| Typ produktu | Robotická kosačka na trávu |
| Značka | Cramer |
| Model | RM1500 |
| Rozmery (VxŠxH) | 26 x 62 x 50 cm |
| Hmotnosť | 11 kg |
| Elektrické napájanie | 100-240 V / 32 V DC, sieťový adaptér IP67 |
| Batéria | Lítium-iónová 24 V / 2,0 Ah, ref. 211022355 |
| Priemerný čas nabíjania | 70 minút |
| Priemerný čas kosenia | 70 minút |
| Systém kosenia | Tri otočné nože, šírka kosenia 22 cm |
| Výška kosenia | 20 až 60 mm (nastaviteľná) |
| Maximálna pracovná kapacita | 1 500 m² |
| Maximálny povolený sklon | 35 % |
| Maximálna dĺžka obvodového kábla | 800 m |
| Hladina hluku | 58 dB(A) nameraná / 60 dB(A) zaručená |
| Stupeň krytia (kosačka) | IPX5 |
| Stupeň krytia (nabíjacia stanica) | IPX2 |
| Hlavné funkcie | Automatické kosenie, programovanie cez aplikáciu Cramer GreenGuide, detekcia prekážok, vedenie káblom, automatický návrat do nabíjacej stanice |
| Bezpečnosť | Tlačidlo STOP, bezpečnostný kľúč, integrovaný alarm, snímače zdvihu a náklonu |
| Bežná údržba | Pravidelné čistenie, výmena nožov každé 2-6 týždňov, výmena batérie každé 2-4 roky |
| Náhradné diely | Náhradné nože (GLOBE 333092355), batéria (ref. 211022355), súprava obvodového a vodiaceho kábla |
| Záruka | 2 roky, okrem nožov a poškodení spôsobených nesprávnym používaním |
| Dodávané príslušenstvo | Nabíjacia stanica, napájanie, obvodový kábel (10 m), kolíky, konektory, náhradné nože a skrutky |
Často kladené otázky - RM1500 Cramer
- Blikajúca zelená: kosačka zastavená, pripravená na štart.
- Stála zelená: v prevádzke alebo nabíjaní.
- Blikajúca modrá: pokus o pripojenie na internet.
- Blikajúca žltá: vyžaduje sa PIN kód.
- Blikajúca červená: chyba, podrobnosti nájdete v aplikácii.
Otázky používateľov k RM1500 Cramer
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod RM1500 - Cramer a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. RM1500 značky Cramer.
NÁVOD NA OBSLUHU RM1500 Cramer
Spusteni a vypnuti sekacky 18
Vypnuti sekačky 18
Nastaveni delky sekani 18
Zvedani a premisfovani sekačky. 19
Zimni skladovani sekacky 23
Zimni skladovani nabijeci stanice 23
Reşení problema 24
Indikatory LED na sekacce 24
Projevy. 25
Popraskanyohranicujici drat a vodici drat 25
Technické udaje 26
Ochrana zivotniho prostiredi 28
Zaručni podmíky 29
ES prohlasei o shode 30
Bezpečnost vyrobku
Pro doplneni tohoto navodu k obsluze jsou na webu k dispozici dalsi informace: www cramertools.com
Kdyz je ochrnicjci drat uplne vlozen a zajisten, instalujte koncové spojky smyckového dratu, a to nasledovn:
Naméréná hladina akustického vykonu 58 dB(A)
Nasledujúce strany obsahuju doležité bezpečnostné a prevádkovéPokyny.
Starostlivo s precitajte a pochopte vsetky bezpecnostne poukny, varovania a upozornenia obsiahnute v toto navode.
Ak si neprecitate a nebudete dorziaval tietoPokyny, varovania a vystrażné upozornenia, moze to viest k vaznemu zraneniu alebo smrti osob a domacich zvierat alebo poškodeniu osobného majetku.
Materialy, technické udaje a obrázký uvedene v tejo priručěk sú len orientačné a nie su záväzně. Vyrobcas si vyhradzuje pravo vykonaf akékovef zemyt technické characteristik i věštkích funkci, materialov, technický udajov alebo obrázkov bez prechodázhájüceho upozorznemia
Obsah
Zapnutie a zastavenie kosačky 18
Vypnutie kosačky 18
NastavenieVy'skykosenia 18
Zdvihanie a prenašanie kosačky. 19
Spárovanie mobilnej aplikácie a kosačky. 19
Udrzba. 20
Ochrana zivotného prostredia 28
Zarucne podmienky 29
Vyhlasenie o zhode CE 30
Dalsie doplunjuce informacia k tomuto navodu na obsluhu sa nachadzaju na webovej stranke: www.cramertools.com

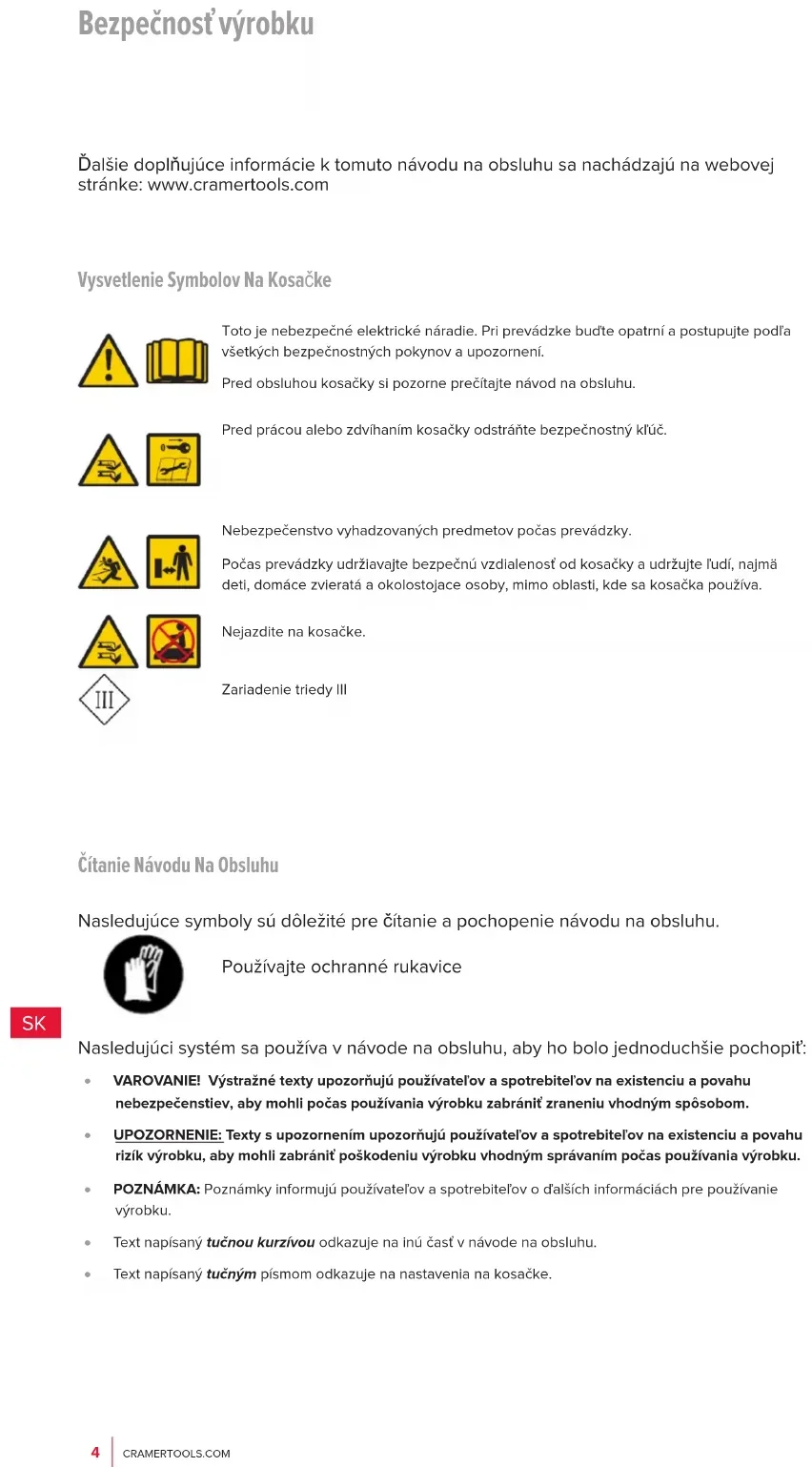

Vysvetlenie Symbolov Na Kosačke
Nebezpečenstvo vyhadzovaných predmetov počas prevážky.
Pocas prevadzky urdiavajte bepezcnu vzdialenost od kosačka uadržujte fudi, majá deti, domace zvierata a okolostojace osoby, mimo oblasti, kde sa kosačka použiva.
Nejazdite na kosacke.
Zariadenie triedy III
Citantie Navodu Na Obsluhu
Nasledujuce symboly su dolezite pre citanie a pochopenie navodu na obsluhu.
Prejate si pozorne tieto Pokyny. Zozname sa ovladacimi prvkami a spravnym pouzivanim stroja.
Nikdy nedovolte fudom, ktori nie su oboznameni s tymitoPokynmi alebo detom, pouzivat stoj. Miestne predpisy mozu obmedzova'vek obsluy.
- Obsluha alebo použivatel' je zodpovedný za nehody a nepredvidané udalosti voči iným osobám a ich majetku.
Priprava
Zabzepeche spravnu instalaci ohraničujúceho a vodiaceho drótu podlaPokynov.
Pravidelne kontrlujte oblast, kde ma byt' stroj pouzivany a odstrahte vsetky kamene, palice, droty, kosti a iné cudzie predmety.
- Pravidelne vizualne kontrolutje, cis n su opotrebované alebo poskodené cepele, skrutky cepeli a rezny mechanizmus. Vymene opotrebované alebo poskodené cepele a skrutky naraz, aby ste zachovali vyväzenia.
Nikdy neprevadzkujte stroj s poskodenymi ochrannymi krytmi alebo bez nasadenych bezpecnostnych zariadeni, napriklad krytu.
Nedavajte ruky alebo nohy do blizkosti rotujucich casti alebo pod nich.
Nikdy stroj nedvihajte ani neprenasajte pochas chodu motora.
Odstrante (alebo aktivujte) blokujuce zariadenie zo stroja
Jdrzba a skladovanie
Kontrolujte dotiahnutie vsetkych zavitnic, skrutiek a matic s ciefom zaistit bezpecny prevadzkovy stav stroja.
Z dovodu bezpečnosti vymeǐne opotrebované alebo poskodené diely.
Ulistite sa, ze pozivate iba spravy typ nahrdnych reznych nastrojov.
- Skontrolujte, cisubatierie nabijane pomocou spravnej nabijačky odporučanej vyrobcom. Nesprávné pouzitie moze viest' k urazu elektrický prudom, prehriatiu alebo uniku korozivnej kvapaliny z baterie.
V pripe undiku elektrolytu oplacnite s vodou/neutralizaynm prostriedkom a vyhfadajte lekarski pomoc, ak sa dostane do kontaktu s ocami atf.
Servis stroja sa musi robit podlaPokynov vyrobu.
Tento námod na obshluho obsahuje vsetky základné informácie týkajúce sa bezpečnej prevádžky a udžby kosačky.
Pred pracou s tymito strojom si pozorne precitaje vsetky bepezcnostne upozornenia a Pokyny uvedené v toto navode na obsluhu. Navod na obsluhu si uschovajte pre buducu potrebu. DodržujtePokyny vyrobu, ktoré sa tykaju instalacie, prevadzky, udrzby a opravy.
Tato kosacka je urcena na kosenie travy na otvorenych a rovnych priestoroch. Pouzivajte iba vyrobcom odporucane vybavenie. Vsetky ostnatne druhy pouzitia su nespravne.
Tato kosacka vyhovuje bezpečnostnym normám CE a smerniciam, ktoré sa týkajú elektromagnetickej kompatibility, strojnéch a nízkonapáťovych zariadeni.
Tato kosačka nie je určená na použivanie osobami (vrátane deti) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúsenosti a znalostí, ak tieto osoby nie su pod dohladom, alebo nie su riadne poučné, co sa týka použītia zariadenia, zo strany osoby zodpovednej za ich bezpečnost.
Dozrite na to, aby sa deti so zariadenim nehrali.
Kosacku smú prevaldkovat, udržiavá oopravovat iba osoby, ktoré plne chapu jej špecificné vlastnosti a bezpečnostné predpisy.
Zapnite kosacku podlaPokynov.Ked je bezpecnostny kIuc v polohe Povolene (Enabled), drzte ruky a nohy mimo dosahu rotujucich cepeli.
Neupravujte pôvodné konštrukciu kosacky. Akékolvek upravy rùsia záruku.
Vypnite kosačku pomocou tlacidla STOP na kosačke, ked' su v oblasti kosenia osoby, najma deti alebo domace zvierata. Odporucame, aby bola kosačka naprogramovaná na použitie poças hodín, kedy je oblast' bez osob alebo domacich zvierat.
Odstrante predmety z pracovnej plochy, akou konare, hracky, kamene, nastroje, ktoro mozu poskodit cepele. Kosacka sa moze zachytit o predmety v pracovnej oblasti a moze byt potrebna pomoc na odstrachenie predmetu predtym, nez kosacka bude moc't Pokracovat v koseni.
Nikdy nezdvihajte kosačku alebo ju nepranášajte s vloženým bezpećnostným klučom.
Ked kosačku nepouživate, vždy ju vypnite pomocou tlacidla STOP. Kosačka sa moze spustit iba po vlozeni bezpečnostného klúca a stlaceni tlacidla START.
Zabudovany alarm je ve'mi hlasny. Budte opatrní, majmá ak sa kosačkou manipuluje vo vnuñtr.
Nepoužívajte kosačku s poskodeným diskom s Čepešami alebo telesom.
Nedovolte osobám používat kosačku, ktoré nevedia, ako kosačka pracuje a chová sa.
Neumiesthujte nic na kosačku ani na jej nabijaciu stanicu.
Stručného sprievodcu si odložte na bezpečné miesto, pretoze obsahuje{jedinečný kód párovania pre vašu kosačku.
Pred začatim instalácie si prečitajte celu tuto āst'. Instálacia ovplyvnije schopnost' kosenia.
Starostlivo si naplanujte instalaciu.
Nasleduju hlavné ulohy v rámci instalácia:
- Plánovanie rozmiestnenia a priprava
- Instalacia a pripojenie nabijacej stanice
Pripojenie napajcieho zdroja - Pociatoché nabijanie baterie
Instalacia hranicneho kábla - Instalacia vodiaceho kábla
Kalibrácia a počiatočné uvedenie do prevadzky
Plánovanie Rozmiestnenia A Príprava
Trava je nizsia ako 10 cm.
Neexistuju ziadne kamene, volné kusy dreva, dróty, elektrické vodiče pod napatim a iné budzie predmety.
- Pracovna plocha je vyrovná a nemažiadne priekopy, vyjazdené kofajnice a strme svahy váčsie ak 35 %.
Nasledujuce nastroje su potrebne na instalaciu, ale nie su sucastou balenia:
Kladivo/gumové kladivo na zatlčenie kolíkov do zeme
Kombinačky na prestrihnutie ohraničujúceho kábla
Klieste pre stlaenie spojok dohromady
- Sesthranny 6 mm kluc pre ukotvenie nabijacej stanice k zemi
Instalácia

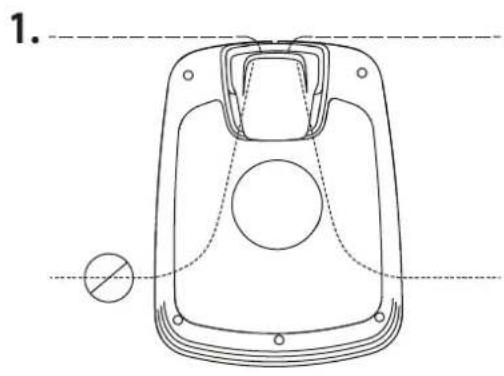

Instalacia A Pripojenie Nabijacej Stanice
Požiadavky na umiestnénie nabíjacej stanice:
Rovné miesto mimo priameho slinečného svetla (Predná strana nabíjacej stanice nesmie byt' o 5 cm vyšsie alebo nižsie ako zadná strana.)
V dosahu stenovej zasuvky (Nizkonapatovy kabel ma dlzku 10 m.)
Volny priestor najmenej 3 m pred a 1 m na každej strane (Neumiesthujte do stiesnenych priestorov v pracovnej oblasti.)
Celà nabijacia stanica musi byt'vo vnútri prevázkovej oblasti, ako je to znázornene na obrázku.
Instalácia
Pripojenie Napajcieho Zdroja
Pripojte napajanie v chladnom, suchom prostredi; mimo priameho slnechno zo zairenia.
Ak je napajci zdroj pripojeny do elektrickej zasuvky vonku, musi byt schvaleny pre vonkajsie pouzitie.
Nizkonapäfový kabel moze prechadzafce pracovnú oblast, ak je prichyteny o zem alebo zakopany.
Instalácia Hranicného Kábla
Pri instalacii hranicneho kablo je potrebné zvaizit niekolko situacci, ktoré su uvedené v nasledujucej tablke.
Tabulka 1 Narabanie s nerovnostami a prekazkami v pracovnej oblasti
| NEROVOSTI Y PRACOVNEJ OBLASTI | PLÁNOVANIE HRANIČNÉHO KÁBLA |
| Pevné prekážky na trávniku, czé ktoré möze kosačka prechádzata (dlažobné chodníký alebo podobné) | Položte hraničné kábel pod dlžobné kamene alebo do spojenia medzi dlžbovými kameřni. Nikdy nevedťe kosačku czé štrk, mulčovanú zem alebo podobný materiál, ktorý möze poškodíř' Čepele. |
| Pevné prekážky s výškou ± 1 cm | Položte hraničné kábel 10 cm od prekážky. |
| Pevné prekážky s výškou 1-5 cm (malé priekopy, kvetinové záhony alebo nizke obrubníky) | Položte hraničné kábel 30 cm od prekážky. |
| Pevné prekážky 5 cm alebo vyšsie (ploty alebo steny) | Položte hraničné kábel 35 cm od prekážky. |
| Pevné prekážky vyšsie aka 15 cm, ktoré vydržia náraz (stromy alebo kráky) | Nie su potrebné ziadne opatrenia; kosačka sa otoží, kež' narazí na takýto typ prekážky. |
| Pevné prekážky, ktoré sa mierne nakláñajú, aka su kamene alebo věfké stromy so zdvihnutými korežmi | Položte hraničné kábel 30 cm od prekážky alebo odstránty prekážku. |
| Pevné prekážky, ktoré nevydržia náraz | Položte hraničné kábel 30 cm od prekážky, dalej ho vedťe okolo nej a potom vráťte spáť na pôvodnétrasu. |
| Dlhé a úzek priechody a oblasti užsie aka 1,5 m Nainšalujte vodiaci kábel. | |
| Hranice na svahu, ceste, zrázu alebo vode. | Doplěte hraničné kábel o fyzicků barériu s výškou majmenej 15 cm. |
| Svah so sklonom až 35% v rámci pracovnej plochy | Nie su potrebné ziadne opatrenia; kosačka möze pracováť až do sklonu 35%, pokial' nie je sklon na hranici pracovnej oblasti. |
| Svah so sklonom mensím aka 15% na okrai pracovnej oblasti | Položte hraničné kábel aka zvyčajne. |
| Svah so sklonom vácším aka 15% na okrai pracovnej oblasti | Nekladťe hraničné kábel, ak existuje pevná prekážka (oplotenie alebo stena), ktorá zabrání kosačke opustí' pracovné oblast'. Ak je Čast' vonkajšej hranice pracovnej oblasti sklonená o viac než 15%; položte hraničné kábel 20 cm na rovnú zem pred začiatkom svahu. |
POZNÁMKA: Sklon svahu sa udáva v percentách (%). Sklon v percentách sa ypočitava ako Rozdiel stúpania v centimetroch na kázdy meter. Ak je napriklad Rozdiel stúpania 10 cm, sklon svahu je 10 %.
Instalácia
Dochasne zaistte koniec slukového kábla kolíkom alebo iným predmetom pri nabíjacej stanici.
Položte slukovy kabel proti smeru hodinovych ruciek pozdiz planovanej hranice pracovnej oblasti, beruc do uvahy pravidla uvedené v tablke 1, az kym sa nevrátite do nabijacej stanice.
Ak je hranicny kabel prilis kratky, pouzite dodané spojky a konektory pre vodiaci kabel na pripojenie pridavného ochničujúceho vodica nasledovne:
Vlozte oba konce hraniénoho kábla do spojky a konektora vodiaceho kábla. Skontrolujte, cisu dróty upnezasunute do spojky a konektora vodiaceho kábla, aby boli konce vidlteñé cz spojku a konektor vodiaceho kábla.
Stlačte tlacidlo na hornej strane spojky a konektora vodiaceho kábla pomocou kliesti, az kým nezačujete kliknutie.
Na miestach, kde sa ma položí' kabel,Pokoste travu na velmi nizko pomocou standardnej alebo strunovej kosáky.
Polozte hranichny kabel na zem a zaistite kolikmi tesne vedla seba.
Zasunte kolíky do zeme rukou alebo kladivom.
POZNÁMKA: Ulstite sa, Že hranicny kábel napravo od nabijacej stanice je pripojený k šipke smerujúcej vpravo a rovnako to urobte na l'avej strane.
Instalacia Vodiaceho Kábla
Kosačka použiva volitěný vodiaci kabel pre najdenie cesty naspat do nabijacej stanice, ale tiež pre najdenie tážko dostupnéch miest pracovnej oblasti. Napriklad vodiaci kabel je položéný medzi nabijacou stanicou a vzdialenou ħastou pracovnej oblasti alebo czú zky priechod.
Pri uzkych priechodoch (menej ako 3 m) alebo skratenie casu vyhladavania sa odporuca pouzit vodiaci kabel.
Pred umiestnenim hraničného kábla si naplánujte umiestnienie vodiaceho kábla.
Použite rovnakú káblovú cievku pre hmaničny aj vodiaci kábel.
Vodlaci kabel, podobne ako hraničny kabel, musi byt pripevný k zemi pomocou kolíkov alebo sa musi zakopat.
Zabezpečte spoj, hraničné a vodiaci kábel pomocou kolíkov alebo zakopaním.

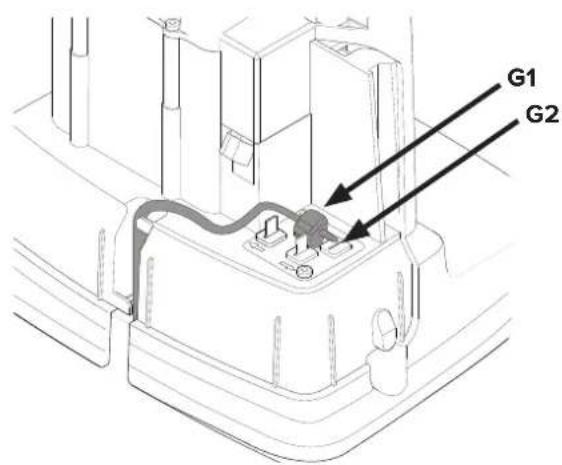

Pripojte vodiaci kabel na nabijaciu stanici nasledovne:
1 Odstrante ochranny kryt na nabijacej stanici azasunte drot za vystupky strbiny, ktora vedie ku svorkam.
2 Pripojte vodiaci kabel na kontaktny kolik nabijacej stanice, ktory je označený G.
Instalácia druhého vodiaceho drótu
1 Ak mate viac ako jeder uzky chodnik alebo komplikovanú zahradu, mozete nainstalovat druhy vodiaci drot. Postupujte pod'apokynov na Instalaciu vodiaceho drotu, s vynimkou priopojenia ku kontaktnému koliku na nabijacej stanici oznaceneho G2.
Instalácia
Kalibrácia A Pociatocné Uvedenie Do Prevadzky
Ukotvite nabijaciu stanicu na zem pomocou piatich dodanych upevnovacic skrutiek a 6 mm sesthranneho kluca.
POZNÁMKA: Nevytvárajte nové olvory do základnej dosky nabijacej stanice. Na ukotvenie základnej dosky nazem sa možu použit iba existujúce olvory.
POZNÁMKA: Na základné dosku nabijacej stanice nevstupujte ani czné neprechodzajte.
Skontrolujte LED kontrlku na nabijacej stanici:
Sparujte kosačku s mobilnou aplikaciou podla návodu v Časti
Sparovanie mobilnej aplikácie a kosačky na strane 19.
Obsluha
Zapnutie A Zastavenie Kosačky
Vypnutie Kosačky
Nastavenie Vyšky Kosenia
SK

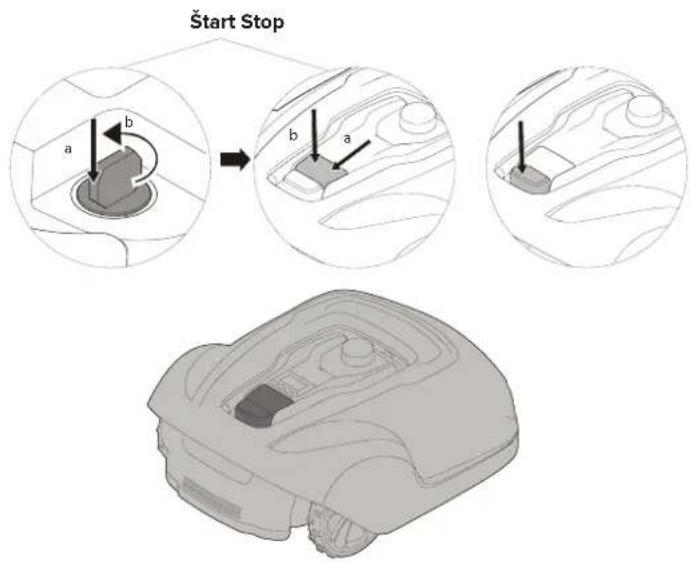

Zapnutie kosačky:
1 Vlozte bezpečnostný kIc a otočte proti smeru hodinovych ručičiek do polohy „1".
2 Posunte zapadku tlaicida STARTsmerom dozadu.
3 StlaCTe tlaCiDio START.

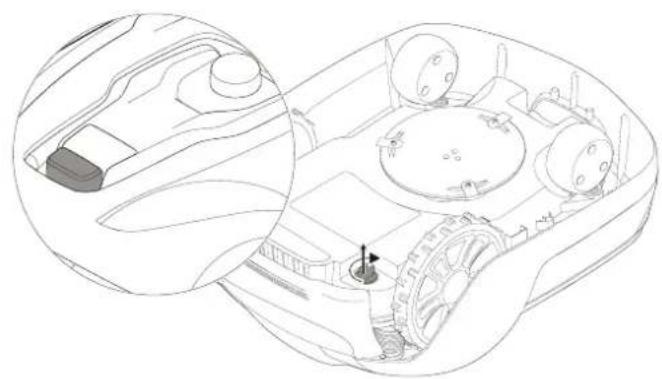

Zastavenie kosačky:
Stlačte tlacidlo STOP na kosačke.
Stlacte tlaicidlo STOP na kosaacke a vyberte bezpecnostny kluc.
VAROVANIE! Bezpečnostný klúc vždy odstránte pri vykonávani udžby alebo pri koseni.

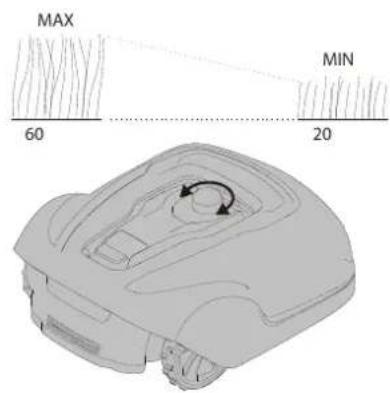

PoÇas prych týzdñov kosenia nastavte vysku kosenia na 60 mm, aby ste predisci prererezani hraničného alebo vodiaceho kábla. Potom meñte nastavenie o jedem krok každý týzden, kym sa nedosiahne požadovaná vyska.
Otocte gombik nastavenia vysky kosenia na pozadované nastavenie.
Zvolené nastavenie, ktoré je zarovnané so šipkou na gombíku, je oznacénie na kryte.
Spárovanie Mobilnej Aplikácie A Kosačky
Stiahnite si aplikaciu Cramer GreenGuide zo sluzby App Store/Google Play a postupujte podlaPokynov na obrazovke pre sparovanie kosačky. Majte k dispozicii{jinečný kód párovania (najdete v strucnom návode) a kosačku.
SK
VAROVANIE! Pri manipulacll alebo pracl v blizkostl ostrych cepeli pouzivalte ochrannre rukavlc.
VAROVANIE! Pred samotnou pracou na kosacke odstrante bezpecnostny kl'uc.
VAROVANIE! Pred précou na nabijacej stanlcl alebo napajacim zdrojom vyberte zastrku zo zasuvky.
- Pravidelne vizualne kontrolujte kosačku a z dovodu bezpečnosti vymene opotrebované alebo poskodené Časti.
Skontrolujte voIne otacanie cepeli - Skontrolujte dotiahnutie vsetkych zavitnic, skrutiek a matic s ciefom zaistit' bezpechny prevadzkovy stav kosačky.
Bezná zivotnost Čepeli je 2 až 6 týždnov, kěd sa používa pri maximálnej kapacite plochy a dlhsie pre mensie plochy.
VAROVANIE: Tupé Čepele vedú k nesprávnemu rezu travy; vyžaduje to viac energia a kratsí Ās medzi nabjanim baterie.
Pravidelne cistite kosaeku,aby ste dosiahli co najlepiu funkciu.
VAROVANIE! Stlačte tlacidlo STOP a pred Čistenim odstránte bezpečnostné kl'uc.
V pripe de potreby vycistite vonkajsiu cast' kosaicky pomocou makkej kefy, vhlkej tkaniny a nizkotlakovej vodnej hadice. Demontujte kryt z podvozku.
Otocte kosaeku na bok a vycistite oblast cepelaf kolesa pavnym stetcom alebo skrabkou,aby ste odstranill zhutnene odrezky travy.
Vymena Cepeli
Udrzba Baterie
VAROVANIE! Stlacte tlacidlo STOP a pred vymenou cepeli vyberte bezpecnostny kluc a nasadte si ochranné rukavice.
VAROVANIE! Používajte Iba Čepel' GLOBE: 333092355
VAROVANIE: Používajte iba originé náhradné diely.
Povolte skrutky pomocou plocheho alebo križoveho skrutkovača.
Vyberte Čepele a skrutky.
Nové Čepele priskrutkujte pomocou nových skrutiek.
VAROVANIE: Používajte Iba origináne nahradné diely.
Otocte kosačku hore nohami, vyberte styri skrutky Torx T20 a odstrante kryt baterie.
Odpojte konektor baterie.
Bateriu vytiahnite priamo von.
Vlozte novu bateriu do otvoru 1 (zadny otvor).
Pripojte konektor baterie na novu batériu.
Založte kryt baterie naspal' na miesto, vložte a utiahnite styri skrutky Torx T20.
Staru bateriu zlikvidujte v sulade smiestnymi environmentalynimi predpismi.
Zimne Uskladnenie Kosačky
Pred zimnym uskladnenim vzdy očistite kosačku.

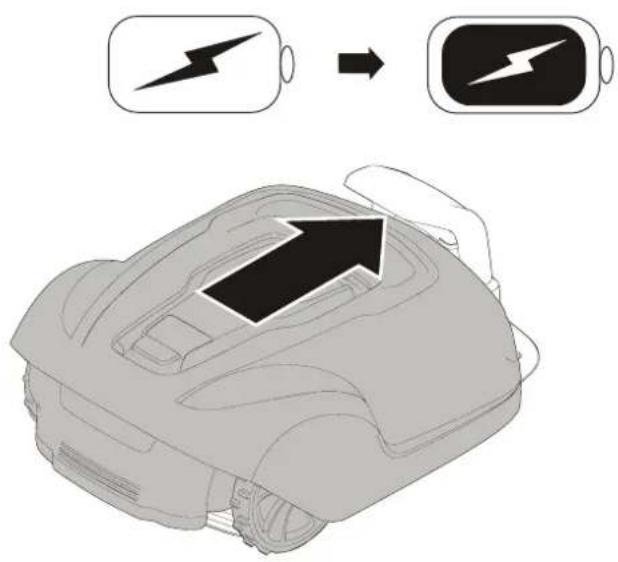

Pred zimným uskladnením uplnne nabite bateriu. Ak sa bateria celkom nenabije, moze sa poskodit a v niedortych pripadoch aj uplne zničit.
VAROVANIE: Ak sa bateria celkom nenabije, moze sa poskodit' a v niedtorych pripadoch aj upine zniit.
Skontrolujte stav opotrebovanych predmetov; ostrost Čepelí, volné otáčanie Čepeli a prednych kolies. Opravte všetky nedostatky.
Skladujte kosačku na všetkých styroch kolesách v suchom prostredi bez mrazu..
Zimné Uskladnenie Nabijacej Stanice
Ak je to mozne, odpojte hraničné y a vodiaci kábel z nabíacej stanice a uložte nabíaciu stanicu a napájací zdroj do vnútorného priestoru.
Ponechajte hraničné a vodiaci kábel v zemi, ale ochrănte konce drótov pred vlhkosťou tym, ze ich spojite s povodnou spojkou alebo ich vložte do nádoby s mazivom.
Ak nie je możné uskladnit' nabijaciu stanicu vo vnútri, nabijacia stanica musí zostaf pripojená k sieti, hranicnému a vodiacemu káblu.
Skontrolujte kontakty kosačy a nabijacej stanice a nabijacie pásiky na koróziu, spalenie alebo spinu. Ak nabijacie alebo kontakné pásiky vyžadujučistenie, ochistè ich pomocou jemného brúsneho papiera.
Táto Čast' obahujé aj niedtoré priznaky, ktoré vam mozu pomóct, ak kosacka nefunguge podla očakávania.
Led Kontrolky Na Kosačke
| LED STAV VÍZNAM | AKCIA | ||
| 1. Prevadzka (zelená) | Bliká | Kosačka sa zastavila pomocou tlacidla Stop na kosačke | Stlačte tlacidlo Šstart na kosačke pre prevadzkovanie |
| Svieti | Kosačka v prevadzkovom režime (nabijanie, zaparkovaná v nabijacej stanici, pozastavená, kosenie alebo vyhjadvanie) | ||
| Nesvieti | Bezpečnostné kluč vo vypnutej polohe, kosačka v chybovom stave alebo kosačka Čaká na kód PIN. | ||
| 2. Pripojitelnost' (modrá) | Bliká Pokus o pripojenie na internetový server | ||
| Svieti Pripojená na internetový server | |||
| Nesvieti | Kosačka nie je v „Zapnutom režime" | ||
| 3. Bezpečnost' (žltá) | Bliká Vyžaduje sa oprávnenie pomocou kódu PIN ... cez mobilné aplikáciu | ||
| Nesvieti | Nie je potrebný Žiadny pin | Nie je potrebná Žiadna akcia | |
| 4. Chyba (Červená) | Bliká | Kosačka sa zastavila s chybou | Skontrolujte pričinu chyby a potom ju znova spustite stlačením tlacidla ŠSTART na kosačke. |
LED KONTROLKY NA NABIJACEJ STANICI
| LED STAV YÍZ NAM AKCIA | |||
| 5. Zelená Sviěti | Hraničný kábel a nabijacia stanica OK | Nie je potrebná Žiadna akcia. | |
| Modrá Bliká | Hraničný kábel je prerušený alebo nie je pripojený | Skontrolujte a opravte hraničný kábel. | |
| Červená | Bliká Oblátté sa na svojho predajcu. Nie je potrebná Žiadna akcia. | ||
Priznaky
| PRÍZAKY | PRIČINA | AKCIA |
| Kosačka má problémy so zaparkovaním do nabijacej stanice | Nabijacia stanica je na svahu. Umiestnite nabijaciu staniću | na povrch, ktorý je celkom rovný. Pozrite si Inšalácia a pripojenie nabijacej stanice na strane 9. |
| Hraničný kabel nie je správné položený vzhladom na nabijaciu staniću. | Skontrolujte, Či są nabijacia stanica a hraničné kabel správné nainšalované. Pozrite si Inšalácia a pripojenie nabijacej stanice na strane 9. | |
| Nerovnomérné vysledky kosenia | Kosačka pracuje prilis málo hodín davon. | Zvýste prevádkovú dobu. Pozrite si funkciu Scheduling (Plánovanie) v mobilnej applíkácil. |
| Tvar pracovnej plochy vyžaduje manuálne nastavenie, aby si kosačka našla cestu do větkych vzdialených oblastí. | NastavtePokrytie trávnika tak, aby sa kosačka dostala do"Just alebo viacerych vzdialenych oblastí. Pozrite si funkciu Settings (Nastavenia) v mobilnej applíkácil. | |
| Tvar pracovnej plochy vyžaduje manuálne nastavenie, aby si kosačka našla cestu do větkych vzdialeních oblastí. | Vyskúšajte obmedzit' pracovné oblast' alebo predlžit' prevádkovú dobu. Pozrite si funkciu Scheduling (Plánovanie) v mobilnej applíkácil. | |
| Čepele su tupé. | Vyměnte věsetky nože a skrutky tak, aby rotujuce Časti boli vyväžené. Pozrite si Výmena Čepelí na strane 21. | |
| Tráva sa zhromañdůje na disku s Čepelami alebo okolo hriadeťa motora. | Skontrolujte, Či sa disku s Čepelami lahko otáča. Ak tomu tak nie je, odstránty trámnu a budzie predmety. Pozrite si Udržba na strane 20. | |
| Kosačka medzi nabijanim kosí kratsí Čas akо obvykle | Tráva alebo iné cudzie predmety blokujú disku s Čepelami. | Odstránty trámnu a budzie predmety. Pozrite si Udržba na strane 20. |
| Batériya je opotrebovaná. | Vyměnte batériu. Pozrite si Výmena batérié na strane 22. | |
| Doba kosenia a nabijania je kratsia akо obvykle | Batériya je opotrebovaná. | Vyměnte batériu. Pozrite si Výmena batérié na strane 22. |
PRERUSENIE HRANICNEHO A VODIACEHO KÁBLA
Skontrolujte, cbi boli vsetky spojky spravne stlacené pre vytvorenie spojenia.
Technické udaje
| Optimow 10 Optimow 15 Optimow 20 | |||
| Rozmery: | |||
| Vyška 26 cm 26 cm 26 cm | |||
| Dlžka | 62 cm 62 cm 62 cm | ||
| Širka 50 cm 50 cm 50 cm | |||
| Hmotnost' | 11 kg 11 kg 11 kg | ||
| Elektrický systém: | |||
| Bátéra, špecialna litium-Iónová batéria | 24 V / 2,0 Ah, Čísló dielu211022355 | 24 V / 2,0 Ah, Čísló dielu211022355 | 24 V / 2.0 Ah, Čísló dielu211022355 |
| Napájanie 100 -240 V" / 32 V= 100 -240 V" /32 V= | 32 V= 100-240 V" /32 V= | ||
| Dlžka nízkonapăťového kábla | 10 m 10 m 10 m | ||
| Stredné spotreba energia pri maxírnom použítí | 8 kWh/mesiac pre pracovnú plochu 1000 m² | 10 kWh/mesiac pre pracovnú plochu 1500 m² | 12 Wh/mesiac pre pracovnú plochu 2,000 m² |
| Nabljaci prud 1,3 A= 1,3 A= 2.4 A DC | |||
| Priemerný Čas nabijania | 140 minút | 70 minút | 40 minút |
| Priemerný Čas kosenia | 70 minút 70 minút | 70 minút | |
| Emisie hluku: (*) | |||
| Meraná hladina akustického vykonu**) | 58 dB (A) | 58 dB (A) | 58 dB (A) |
| Garantovaná hladina akustického vykonu | 60 dB (A) | 60 dB (A) | 60 dB (A) |
| Hladina akustického tlaku *** | 47 dB (A) | 47 dB (A) | 47 dB (A) |
| Kosenie: | |||
| Rezací systém | Tri otočné rezace Čepele | Tri otočné rezace Čepele | Tri otočné rezace Čepele |
| Priemerná spotreba energia pri rezaní | 25 W ± 20% | 25 W ± 20% | 25 W ± 20% |
| Vyška kosenia | 2-6 cm | 2-6 cm | 2-6 cm |
| Širka kosenia | 22 cm 22 cm 22 cm | ||
| Najmení možný prechod | 60 cm 60 cm 60 cm | ||
| Maximálny sklon pre oblast' kosenia | 35% | 35% | 35% |
| Maximálny sklon hraničného kábla | 15% 15% | 15% | |
| Maximálna dlžka hraničného kábla | 800 m | 800 m 800 m | |
| Maximálna pracovná oblast' | 1,000 m² | 1,500 m² | 2,000 m² |
| Odporúčaná pracovná oblast' | 0 - 700 m² | 500 - 1,200 m² | 1000 - 1,700 m² |
| Klasifikácia IP: | |||
| Kosačka | IPX5 | IPX5 | IPX5 |
| Nabijacia stanica | IPX2 | IPX2 | IPX2 |
| Napájanie IP67 | IP67 | IP67 | |
) Emisie hluku v prostredi merané ako akustický vykon (LWA) v sulade so smernicou ES 2000/14/ES. Garantovaná hladina akustického vykonu zahfma zmenu vo vyrobe ako aj odchylku od testovacieho kódu 1-3 dB (A).
Vyhlasenia o emisiach hluku zodpovedaju norme EN 50636-2-107:2015
*) nepravidelnosti KWA, 2 dB (A)
***) nepravidelnosti KPA, 2-4 dB (A)
| Rädiofrekvenčný udajový list | ||
| GPRS(SARA-G350) | Zariadenia krátkeho dosahu (ZKD) (Ohraničujúci vodič) | |
| Frekvenčné pásmo | GSM 850 MHz | 0~148.5KHz |
| E-GSM 900 MHz | ||
| DCS 1800 MHz | ||
| PCS 1900 MHz | ||
| Výkonová trieda | Trieda 4 (33 dBm) pre pásma 850/900 | NA |
| Trieda 1 (30 dBm) pre pásma 1800/1900 | ||
OchranaŽivotného prostredia
Podla europskej smernice 2012/19/EU elektrické a elektronické zariadenia, ktoré už nie su pouzitelné a podla europskej smernice 2006/66/ES chybné alebo pouzité akumulatory/batériè sa musia zhromázdovat oddelene a zlikvidovat ekologicky správnym spó sobom.
Symbol na kosačke alebo jeho obale znamená,Že s týmto vyrobkom nemožno zaobchodzaf' akos domacim odpadom. Namiesto toho sa musi odovzdat do vchodného recyklačného strediska na recyklaciu elektronických componentov a baterí.
Bâtérie su uzavreté v podvozku pod kosačkou. Pozrite si Výmèna bátéri na strane 22 pre yámùnă bátéri.
Ak sa o tento vyrobok spravne postarate, mozete pomoc'tyvazit potenciaryl negativny vplynu na zivotne prostredie a ludi, ktoré by inak mohl vzniknut' nespravnou manipulaciou s tymto vyrokom.
Podrobnejsie informácie o recyklacii tohto vyrobku vám poskytne obec, miestne stredisko pre likvidáciu opadu alebo obchod, kde bol vyrobok zakúpený.
Oddeleny zber pouzitych produktov a obalov umoznjuhe recyklaciu a opatovne pouzitie materialov. Opakované pouzitie recyklovanych materiakov pomáha predchadzata znečisteniu zivotného prostredia a znižuje dopyt po surovinach.
Na konci zivotnosti zlikvidujte akumulatory s ohladom na zivotné prostredie. Akumulator obsahuje material, ktory je nebe pečné pre vás i zivotné prostredie Musí sa vyhadzová t likvidovát oddelene v zariadeni na zber litiu ionovych akumulátoov.
Záručné podmienky
GLOBGRO AB, Globe Group Europe garantuje funkčnost toto vyrobku po dobu dvoch rokov (od datumu zakúpenia). ZárukaPokryva závažné chyby týkajúce sa materiálov alebo vyrobnych chyb. V záručnej lehote vymenime vyrobok alebo ho bezplatne opravíme, ak budu splné nasledujúce podmienky:
- Poškodenie spôsobene bleskom.
- Poškodenie spôsobene nesprávném uskladnením bátéri alebo nesprávnou manipuláciou s batériou.
- Poškodenie spòsobné použitím batarie, ktorá nie je originálnu batériou.
- Poskodenie spoobene tym, ze sa nepouzivali originale nahradne diely a prisluosenstvo, ako su cepele a instalačny material.
- Poškodenie slučkového kábla.
Čepele su považované za spotrebný material a nevztahuje sa na nich záruka.
Ak sa vytskyne porucha s kosačkou, kontaktujte predajcu, ktorý vám poskytné dalsie poukny. Prijavte si svojPokladnićny blok a sériove cislo vyrobku pre rychlejsiu pomoc.
(Plati len pre europiske verzie)
Názov a adresa výrobca:
Vyrobca: GLOBGRO AB, Globe Group Europe
Adresa: Propellergatan 1, 21115 Malmö, Sweden
Názov a adresa spolocnosti oprávnenej vypracovat SUBOR technickej dokumentácie:
Názov: Peter Söderström
Adresa: Propellergatan 1, 2115 Malmö, Sweden
Tymto prehlasujeme, ze vyrobok:
Skupina: Roboticka kosacka
Model: RM1000/ RM1500/ RM2000
Vyrobné cislo: Pozrite si stitok s označenim vyrobku.
Vyrobné C. Pozrite si stitok s označenim vyrobku.
Je v sulade s ustanoveniami nasledujucich smernic:
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
Boli pouzité nasledujúce europske harmonizované normy (ich Časti/dolozky):
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301 511, EN 50563, EN 303 413, EN 303 447, Draft EN 301 489-1, Draft EN 301 489-52, Draft EN 301 489-19,
IEC62321-7-2,IEC62321-4,IEC62321-5,IEC62321-6,IEC62321-7-1, IEC62321-8,IEC62321-3-1
Namerana uroven hluku 58 dB(A)
Garantovana uroven hluku 60 dB(A)
Metoda posudenia zhody s prilohou: Priloha V/Smernica 2000/14/ES
Zucastnény notifikovany organ:
Name: Intertek Testing & Certification Ltd. (Notifikovany organ 0359)
