RM1500 - Sekačka na trávu Cramer - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma RM1500 Cramer ve formátu PDF.
| Typ výrobku | Robotická sekačka na trávu |
| Značka | Cramer |
| Model | RM1500 |
| Rozměry (VxŠxH) | 26 x 62 x 50 cm |
| Hmotnost | 11 kg |
| Elektrické napájení | 100-240 V / 32 V DC, síťový adaptér IP67 |
| Baterie | Lithium-ion 24 V / 2,0 Ah, ref. 211022355 |
| Průměrná doba nabíjení | 70 minut |
| Průměrná doba sečení | 70 minut |
| Systém sečení | Tři otočné nože, šířka sečení 22 cm |

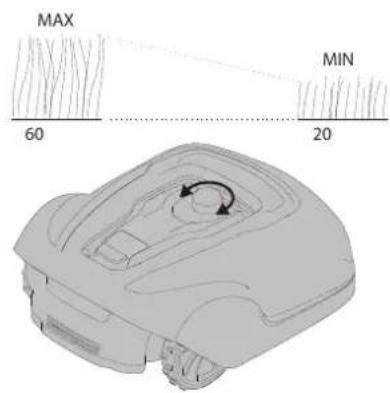

| Výška sečení | 20 až 60 mm (nastavitelná) |
| Maximální pracovní kapacita | 1 500 m² |
| Maximální povolený sklon | 35 % |
| Maximální délka obvodového vodiče | 800 m |
| Hladina hluku | 58 dB(A) naměřeno / 60 dB(A) garantováno |
| Stupeň krytí (sekačka) | IPX5 |
| Stupeň krytí (nabíjecí stanice) | IPX2 |
| Hlavní funkce | Automatické sečení, programování přes aplikaci Cramer GreenGuide, detekce překážek, vedení vodičem, automatický návrat do nabíjecí stanice |
| Bezpečnost | Tlačítko STOP, bezpečnostní klíč, integrovaný alarm, snímače zvednutí a náklonu |
| Běžná údržba | Pravidelné čištění, výměna nožů každé 2-6 týdnů, výměna baterie každé 2-4 roky |
| Náhradní díly | Náhradní nože (GLOBE 333092355), baterie (ref. 211022355), sada obvodového a vodicího vodiče |
| Záruka | 2 roky, kromě nožů a poškození v důsledku nesprávného použití |
| Dodávané příslušenství | Nabíjecí stanice, napájení, obvodový vodič (10 m), kolíky, konektory, další nože a šrouby |
Často kladené otázky - RM1500 Cramer
- Zelená bliká : sekačka zastavena, připravena ke spuštění.
- Zelená svítí : v provozu nebo nabíjení.
- Modrá bliká : pokus o připojení k internetu.
- Žlutá bliká : vyžadován PIN kód.
- Červená bliká : chyba, podrobnosti v aplikaci.
Dotazy uživatelů ohledně RM1500 Cramer
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod RM1500 - Cramer a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RM1500 značky Cramer.
NÁVOD K OBSLUZE RM1500 Cramer
Nasledujíci stránky obsahuji duležite bezpečnostné a provozníPokyny.
Pečlíve si prečtěte a prostudujte všechny bezpečnostníPokyny, upozorněné i varovány obsažené v těto príručce.
Pokud si tyto Pokyny, varovani a upozorneni neprostudujete, muze to vest k vaznemu zraneni nebo smrti osob a zviat nebo poskozeni osobniho majetku.
Materiały, technické udaje a obrázky v tóto pflürcce jsou pouze orlontacni a nejsou závezne. Vybroce si vyhrazaju provecát jakékoli zmyenckych technikcharkaristrik a此文 provochnich funkci, materialiu, technickych udajć obrázku bez předozhoizu upozerneni
Obsah
Bezpečnost výrobku 4
Prostudovani navodu k obsluze 4
Provozní bezpečnost 6
Rozbaleni vyrobku. 7
Instalace. 8
Naplánováni rozvrženi a priprava 8
Instalace a pripojen nabijeci stanice 9
Umistete nabijeci stanice takto: 9
Pripojennapajeni 10
Po catecn nabit baterie 11
Instalace ohraničujiciho dratu 12
Instalace vodicihodratu. 15
Spárováni mobilí aplikace a sekačky. 19
Udrzba. 20

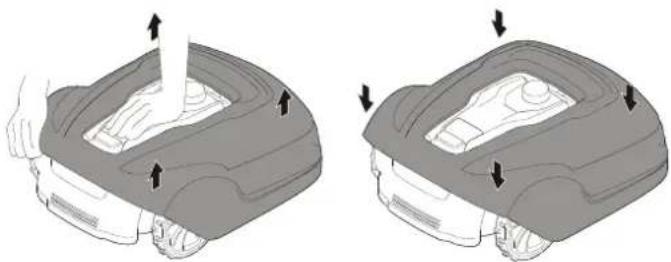

Odstraneni tela sekacky z podvozku 20

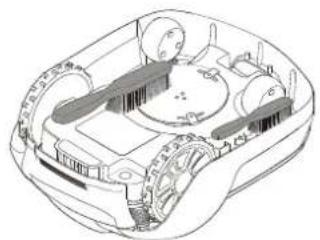

Cisteni 20

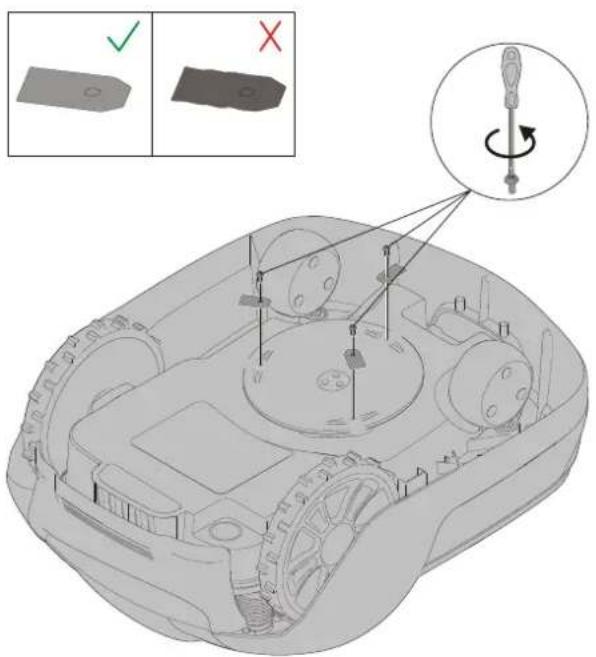

Vymena nozu 21

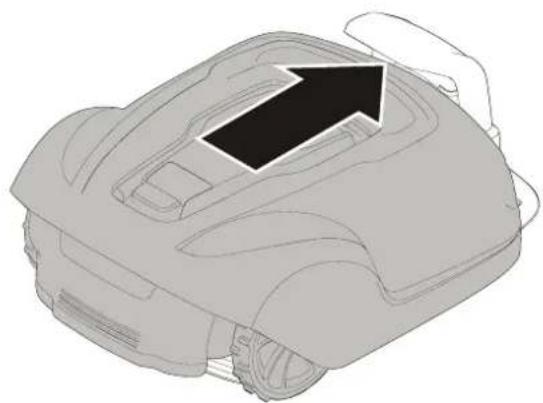

Udrzba baterie 21

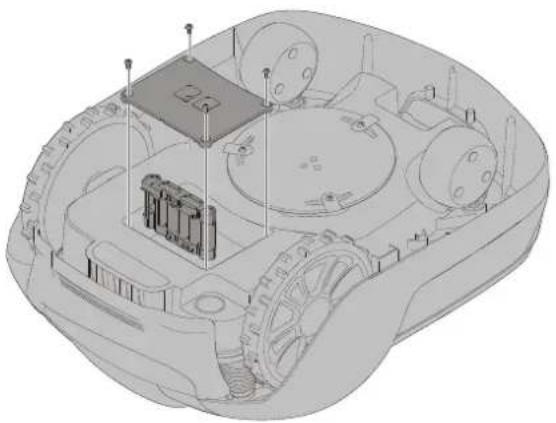

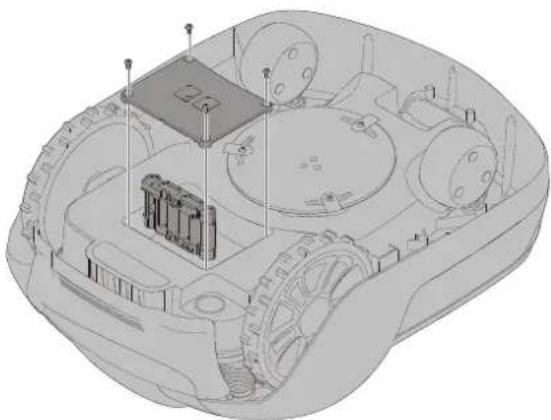

Vymena baterie 22

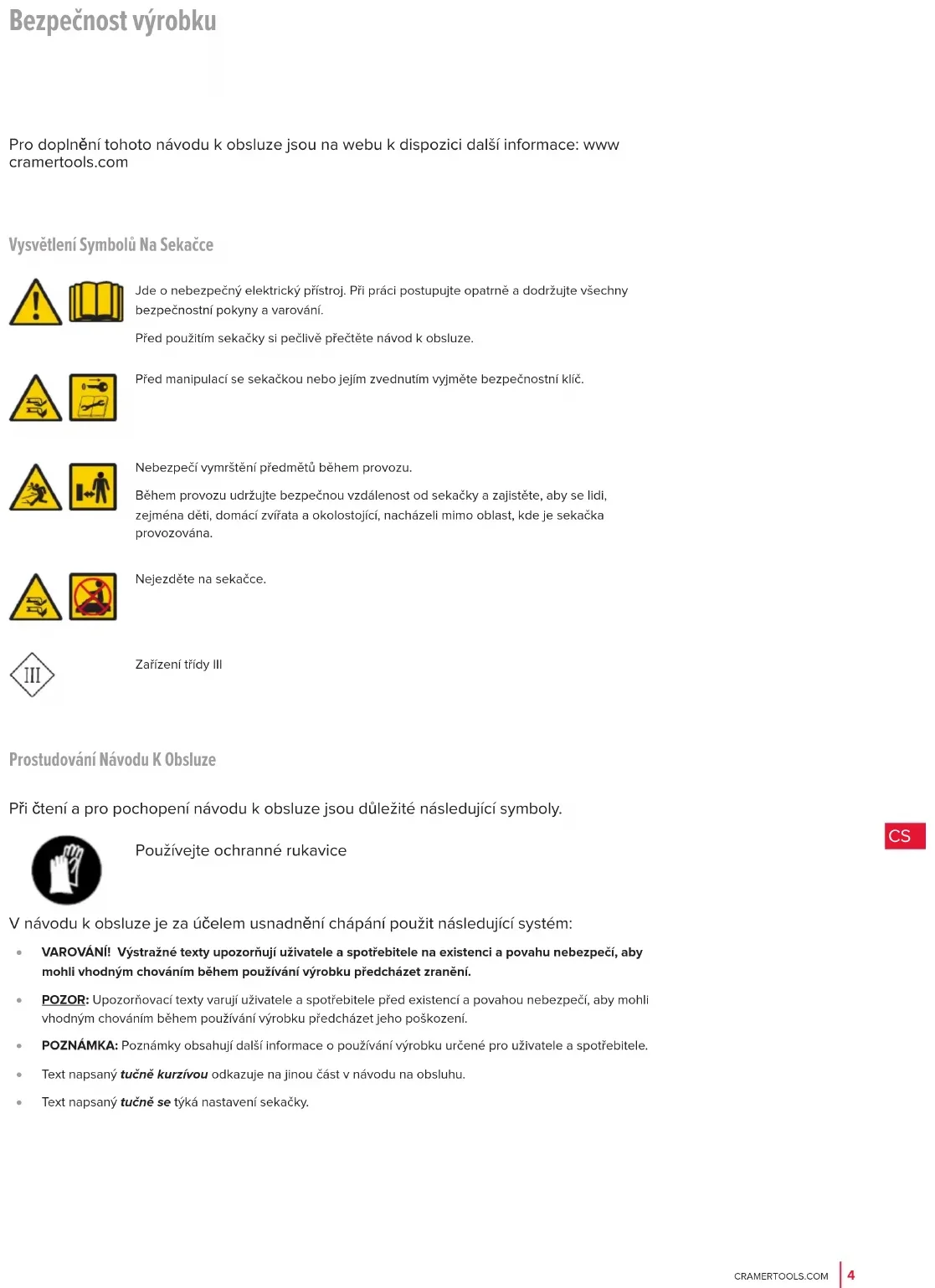

Vysvetleni Symbolu Na Sekace
Jde o nebezpečné elektricky prístroj. Při práci postupujte opatrně a dodržujte vsechny bezpečnostníPokyny a varováni.
Pred pouzitim sekacksy peclive preeite navod k obsluze.
Pred manipulaci se sekackou nebo jejm zvednutim vyjmte bezpecnotni klic.
Nebezpecy vymrsteni predmetu beshem provozu.
Béhem provozu udržujte bezpečnou vzdálenost od sekačky a zajistěte, aby se lidi,zejména déti, domácí zviřata a okolostojíci, nacházeli mimo oblast, kde je sekačka provozována.
Nejezdete na sekacce.
Zaizeni tridy III
Prostudovani Navodu K Obluze
Přičtení a pro pochopení námodu k obsluze jsou duležité následujíci symboly.
Používejte ochranné rukavice
V návodu k obsluze je za učelem usnaděni chápaní použit nasledujíci systém:
VAROVÁNÍ! Vystrážné texty upozorůji uživatele a spotřebytele na existenci a povahu nebezpeci, aby mohli vchodný chovám během použivány vyrobku prěchodázet zraněni.
POZOR: Upozornovaci texty varuji uživatele a spotrebitele prd existencá a povahou nebezpečí, aby mohlý vchodný chovám během použivaní vyrobku prdcházet jeho poskození.
- POZNÁMKA: Poznámky obsahuji dalíf informace o použiváni vyrobku určné pro uzivatele a spotřebitele.
Text napsany tucne kurzivou odkazujne ja jinou ccast v navodu na obsluhu.
Text napsan' tucne se tyka nastaveni sekacky.
DULEZITE
CTETPECLIVE PREDPOUZITIM!USCHOVEJTE PRO NAHLEDNUTIV BUDOUCNU!
Školení
VAROVÁNÍ! Automatická sekacka na trám v Držte se v bezpečné vzdálenostl od stroje! Dohlížejte na déti!
- Pozorné si préféte né návod. Seznamte se s ovladacimi privky a správnym používaní stroje.
Osoby, které se neseznámily s tímtó námodem, nebo déti nesmi stoj nikdy používat. Mistni prédispy mohou stanovovatnejniží věk obshluy. - Obsluha nebo uživatel je zodpovědny za nehody nebo ohroženi jiních osob nebo jejich majetku.
Prijrava
Zajlste spe spravnou instalaci ohraniucijcich a vodicich vodić podlePokynu.
Pravidelné kontrolujte prostor, kde budete stroj používat, a odstrańte vsechny kameny, klacky, dráty, kosti a dalí cizi tělesa.
- Před použitim vždy vizuálne zkontrolujte, zda nejsou noze, srouby nožu a zači mechanizmus opotřebované nebo poskozené. Opotřebované nebo poskozené noze a srouby vyměnujte v sadách z dúvodu zachovani vyvä Zení.
Obecne informace
Nikdy nepouzivejte strojs vadinnymi kryty nebo bez bezpecnostnich zaifeni, napriklad krytu.
- Nestrkejte ruce ani nohy do blizkosti rotujicich Častí nebo pod ně.
Nikdy stroj nezvedejte ani neprenasejte,Pokud je motor v chodu.
- Odstrańte (nebo použijte) deaktivačné zařizené ze stroje
- préd odstranénim prekážky;
- préd kontrlou, Čišěním nebo prací na stroji.
Nenechávejte stroj fungovat bez dozoru,Pokud vite,ze jsou v blízkosti domácí zviřata,détī nebo lidé.
Udrzba a skladovani
Udrzujte vsechny matice, svorniky a srouby utazené, abyste si byli jisti, ze je stroj v bezpecném provozním stavu.
- Opotbrebené nebo poskozené díly z bezpečnostnich dúvodú vyměnte.
Zajistete,abyvpipadevymenybylypuozitypouze sekaciplostfedy spravneho typu.
Zajistete, aby baterie byly nabijeny s pouzitim spravne nabjeciy doporueneVyrobcem. Nespravne pouziti muze vest k urazu elektrickym proudem, preefati nebo uniku korozivni kapaliny z baterie.
V pripade uniku elektrolytu je tbreba posti zeni casti vyplachnout vodou/neutralizaclin prostedkem, aPokud dojde ke kontaktu s oima atd. vyhledat lekafrskou pomoc.
Servis zařizení musi byt provaděn podlePokynu výrobce.
Provozni Bezpečnost
Tento námod k oblsuze obsahuje všechny základní informace týkající se bezpečného provozu a udžby sekačky.
Prid zprovoznénim sekacky si pozorné prectete vsechna bezpecnostní opatrefi a Pokyny uvedené v tomto navodu k obsluze. Ponechte si tento navod, abyste do nej mohli v budoucnu nahlednout. DodržujtePokyny vyrobce tykajci se Instalace, provozu, udrzby a oprav.
Tato sekacka je urcena k secniragy v otevrefnch a rovnych prostorech. Pouzivejte pouze vybaveni dopuuceneVyrobcem.Vsechny ostatni typy pouziti jsou nespravne
Tato sekacka odpovidá bezpečnostím normám ES a směrnícím týkajíím se elektr magnetické kompatibility, strojnic hžaření a nizkého napétí.
Sekacka nenirucena k pouzivani osobami (vcetne deti) s omezenymi fyzickymi, smyslovymi nebo dusevnimi schopnostmi nebo nedostatkem zkuosenosti a znalosti,Pokud tyto osoby nejsou pod dohledem nebo nebly radne pouceny ohledne pouzit stroje ze strany osoby zodpovedne za jejich bezpecnost.
Deti museji byt pod dozorem, aby bylo zajisteno, aby si se strojem nehraly.
Sekacku smi oblsuhovat, opravovat a povadet na ni udrzbu pouze osoby, které plné chapou její zvlástní vlastnosti a bepezností predpisy.

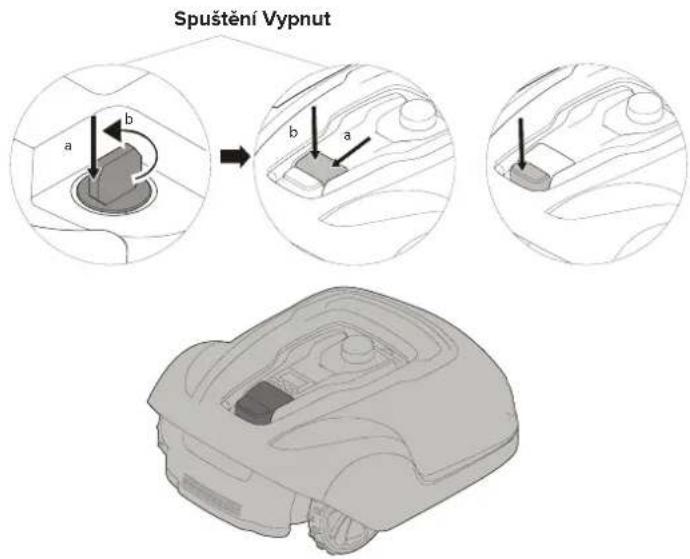

Spustte sekačku podlePokynu. Pokud je bezpečnostní klic v aktivované poloze, udžujte ruce a nohy v bezpećné vzdálenosti od rotujicich nožu.
Nikdy nedávejte ruce ani nohy pod sekačku.
Neupravujte pūvodni konstrukci sekačky. V dūsledku jakychkoli Čρrav dojde k pozbyti platnosti záruky.
Pokud se v prostoru seceni nachacejí osoby, zvlasté deti, nebo domáci zvifata, vypněte sekačku pomoci tlacitka STOP umistěného na sekacce. Dopurucujeme, aby byla sekáčka naprogramována k použí v hodinach, kdy se v prostoru nenachacejí osoby ani domáci zviřata.
Odstraţne z pracovniho prostoru prédměty jako jsou věte, hráčky, kameny a nastroje, které mohou poskodit noze. Sekačka se můze zachytit o prédměty v prostoru fungování a prédPokracovámív sekáni můze být nutné tyto prédměty odstranit.
Nikdy nezvedejte sekačku ani ji neprenásejte, je-li vlozen bezpečnostné klic.
Kdyz se sekacka nepouziva, vzydjvynete pomoci tlačitka STOP. Sekacka se muze spustit pouze po vlozeni bezpečnostniho klice a stisknuti tlačitka START.
Zabadovany alarm je velmi hesity. Budte opatrni, zvlastePokud je sekačka provozováu uvnit.
Nepouziveje sekacku s vadnym kotoucem nebo telem noze.
Nenechávejte sekačku používat osoby, které nevedí, jak funguje a jak se chová.
Nepokladejte nic na sekačku ani nabijeci stanici.
Při práci se sekacími noži používejte vždy ochrannes rukavice.
1 Snimateiny kryt
2 Vypinaci tlačitko
3 Zapinaci tlačitko
4 Kontroly LED
5 Nastaveni vysky sekani
6 Zadni kolecka
7 Predni kolecka
8 Kotouč noze
9 Kryt baterie
10 Drzadlo
11 Bezpečnostní klič
12 Nabijeci stanice
13 Kontrolka LED pro kontrolu provozu
14 Navod k obsluze a rychly pruvodce
15 Napajeni
16 Srouby k upevnéni nabijeci stanice (x5)
17 Nizkonapé'tovy kabel
18 Smyckovy drat pro ohranichujici a vodicrdrat
19 Dratene kolky
20 Nahrdní noze a srouby (x3)
21 Pravitko (odlomte vrchni cast krabice)
22 Spojky spoje a vodicico dratu
23 Spojky smyckového drátu
*Vzhled napajeciho zdroje se muze lisit v zavislosti na trhu, pro nejz je sekacka urcena.
Vyjměte sekačku a instalacni materiały z krabice. Ujistěte se, ze vsechny díly zobrazené na obrázku 1jsou soucásti baleni a jsou nepoškozené. Pokud nějaké polozky chybí nebo jsou poskozené, obrat'ce se na svého prodejce.
Umistete rychl pryvodce na bezpecné misto, protoze obsahuje Jedinechny k od ke sparovacni vaši sekacky.
Instalace
Prid zahajenim instalace si preeite cel y oddil. Instalace ovlivnjuye vkon sekacky. Peivine instalaci naplanujte.
NiZe jsou uvedeny hlavníukony v rámci instalace:
Naplánováni rozvržéní a připrava
Instalace a pripojeni nabijeci stanice
Pripojen napajeni
Po catecn nabit baterie
Instalace ohraniucjicih dratu
Instalace vodicihodatu
Nastavenia prvnispusteni
Naplánováni Rozvrženi A Príprava
Zajistete, aby byly v provozni oblasti, kde bude sekačka používána, udržovány následujíci podminky:
Trava je kratsi nez 10 cm.
V prostoru se nevyskytuji zadne kameny, volné kusy d'reva, draty, zive siove kabely a jine cizí prédmetу.
Provozniprostor je vyrovnany a nejsou v nem zdne prikopy, diry ani strme svahy se sklonem nad 35%
Pro instalaci jsou nutne nasledujici nastroje, ktere nejsou soucasti dodavky:
Kladivo/gumová palice k zatlucén kolík do země
Kombinovaneklestkeuzaniohraniucijicihodrata
Hasak ke stlačeni spojek dohromady
6mm imbus k upevnéni nabijeci stanice k zemi
Instalace
Instalace A Pripojeni Nabijeci Stanice

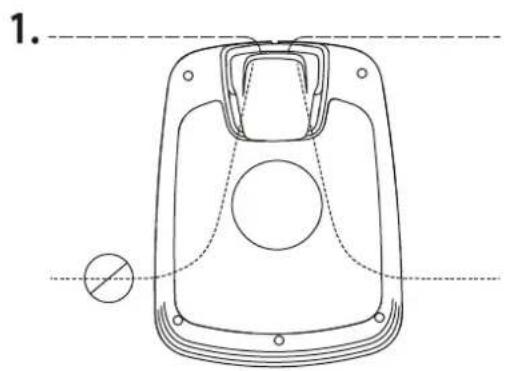

Umistete nabijeci stanice takto:
Na rovném povrchu mimo prime slunečni světlo (Přední konec nabíjecí stanice se nesmí nacházet nizé ani vyse než zadní konec o více než 5 cm.)
V dosahu si'tové zasuvky (Nizkonapetovy kabel je dlouhy 10 m.)
S volnym prostorem v rozsahu aspon 3 m prd n a 1 m na kaźde strané (Neumist'ujte do omezenych prostoru v provoznim prostoru.
Vet'sina nabijeci stanice musi byt uvnit' provozniho prostoru.
Celà nabijeci stanice musi byt uvnit' provozni oblasti, jak je znázornéno na obrázku.
Instalace
Pripojení Napajeni
Pripojte napajec zrodj na chladnem a suchem miste; mimo prime slunecn svetlo.
Je-l napajeci zrodj pfpjoen k elektricke zauvce venku, musi byt schvalen pro venkovni pouziti. Nizkonapetovky kabel muze vest pres provozni prostor,Pokud je pifevn dratenou skobou nebo je v zemi.
POZOR: Nízkonapět'ovy kabel nepřežávejte, nesplétejte ani jinak neupravujte. Zásahy do nízkonapět'ového kabelu budou mit za následek pozbyti platnosti záruky na vyrobek.

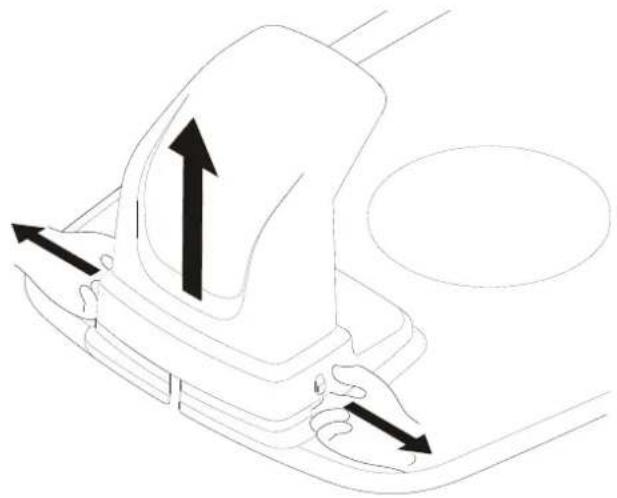

Odrstraţe ochranny kryt na nabijeci stanici stlačenim uchytek na kaźde straně základny a odklopenim vika.

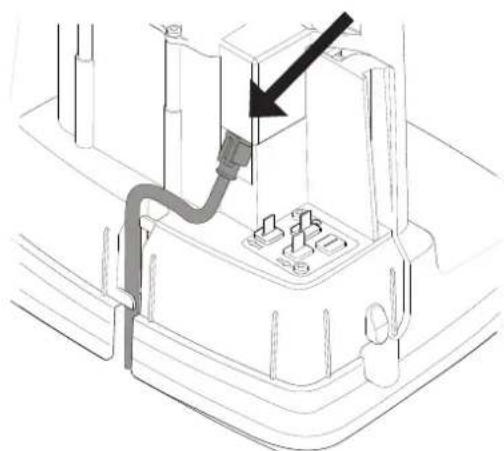

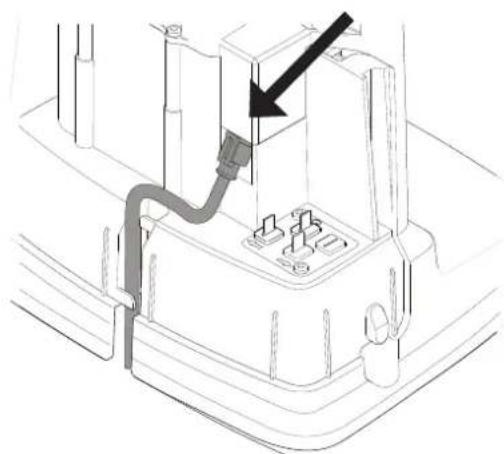

Zapojte nizkonapěťový kabel do nabijeci stanice.
Zasroubujte nizkonapéovy kabel za uchytky, aby drzel na miste v nabjeci stanici.
Pripojte napajeci kabel do 100-240V nastenné zasuvky v napajeci siti.
Instalace
Poćatečni Nabiti Baterie

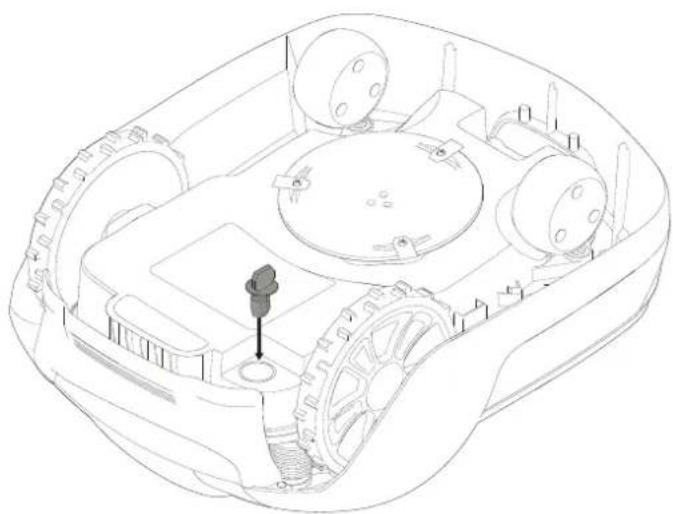

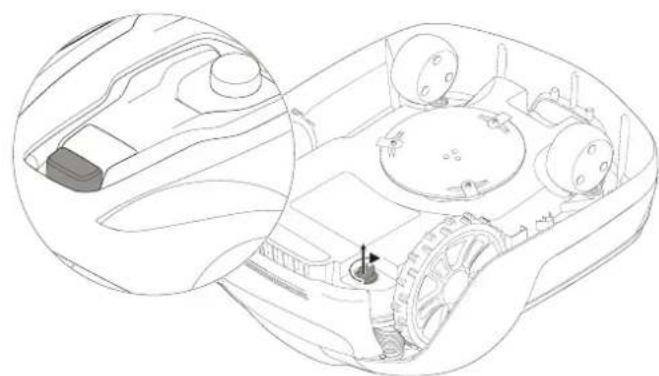

Vloztbe bezpechnostni klic do spodni casti sekachy a otocte jim do Aktivované polohy.

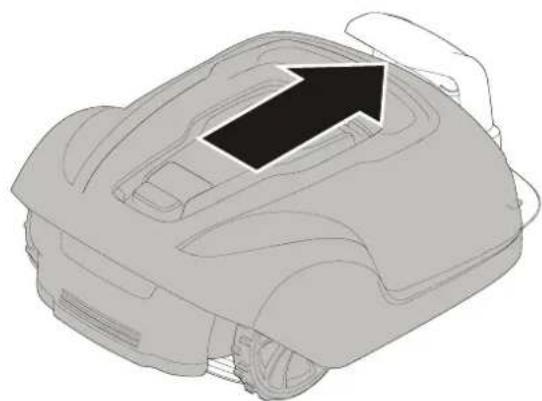

Umistete sekačku do nabijeci stanice a položte ochraničujici a vodici drat.
Sekcu nelze pouzt pred dokoncem instalace.
Př instalaci ochrnicjuciho dratu je třeba zvážit několik situací, které jsou popsány v níze uvedené tabulce.
Tabulka 1. Zvladani vychleni a preekazek v provoznim prostoru
| ODCHYLKY V PROVOZNI PROSTORU NAPŁANOVI UMISTENI OHRAN | CJUJCICHO DRATU |
| Pevné prěkážky na urovní travníku, které sekačka mûze prějet (dlažděné cestičky a podobně) | Položte ohraničujíc drát pod dlazební kameny nebo do spáry mezi dlazebními kameny. Nikdy sekačkou nejezděte prěses štěrk, mulčne bo podobný materiál, který mûze poškodit nože. |
| Pevné prěkážky vysoké ± 1 cm | Položte ohraničujíc drát 10 cm od prěkážky. |
| Pevné prěkážky vysoké 1-5 cm (malé príkopy, květinové záhony nebo nízké obrubníky) | Položte ohraničujíc drát 30 cm od prěkážky. |
| Pevné prěkážky vysoké 5 cm nebo vyší (ploty nebo stěny) | Položte ohraničujíc drát 35 cm od prěkážky. |
| Pevné prěkážky, které se mírně svažúji, jako napřiklad kameny nebo velké stromy s vyväšenými kořeny | Nevyžaduji sežádná opatřeni; když sekačka narazí na tento typ prěkážky, otočí se. |
| Pevné prěkážky, které nemohou odolat srázkám (stromy nebo keře) | Položte ohraničujíc drát 30 cm od prěkážky nebo prěkážku odstraťne. |
| Pevné prěkážky, které nemohou odolat srázce | Umistěte ohraničujíc drát do vzdálenost 30 cm od prěkážky a kolem ni a pak jej vedťe zpět stejnu trasou. |
| Dlouhé a uzné pruchody a prostory uží než 1,5 m Instalujte vodici drát. | |
| Pomezí svahu, silnice, srázu nebo vody. | Doplěte ohraničujíc drát fyzickou baríróu o výšce nejménye 15 cm. |
| Sklon až 35% v provozním prostoru | Není třeba zádnych opatřeni; sekačka mûze fungovat do sklonu až 35%,Pokud svah není na pOMEZI provozního prostoru. |
| Sklon pod 15% na okrají provozního prostoru | Položte ohraničujíc drát jako normálné. |
| Sklon nad 15% na okrají provozního prostoru | Neumistůte ohraničujíc drát,Pokud neexistuje pevná prěkážka (plot nebo stěna),aby sekačka neopustila provozní prostror. Pokud se Čast vnějsího okraje provozního prostoru svažuje o více než 15%;položte ohraničujíc drát na rovnou zem,20 cm před začátkem svahu. |
POZNÁMKA: Sklon svahu je definován v procentuánlích Jednotkách (%) . Sklon v procentuánlích Jednotkách se ypočita jako rozdīl ve stoupání v centimetrech na každý metr. Pokud je napřilad rozdīl ve stoupání 10 cm, sklon svahu je 10 %.
Instalace
Doasne upevete konec smyckoveho dratu ke koliku nebo jinemupredmetu v nabijeci stanici.
Polożte smyckový drat proti smétru hodinovych rucěček poděl plánované hranice provozniho prostoru s přilédnutím k pravidlám uvedenym v tabulce 1, dokud se nevrátte do nabijeci stanice.
Pokud hodláté instalovat vodici drát, vytrofte v misté, kde bude později pripojen, očko s asi 20 cm ochraničujiciho drátu.
Bližsí informace viz Instalace vodicího drátu na stránce 15.
Je-li ochraničujic drat prfliš krátký, použijte k pripojení dalsího ochraničujicho drátu dodané spoje a spojky vodicího drátu, a to následujícím zpúsobem:
1 Vlozte oba konce ochraničujíciho drátu do spoje a spojky vodiciho drátu. Zkontrolujte, zda jsou dráty plné zasunuty do spoje a spojky vodiciho drátu tak, aby byly konce prěs spoj a spojku vodiciho drátu viditelné.
2 S pouzitim hasaku upnne stisknete tlacitko na horni strane spoje a spojky vodiciho dratu, dokud neuslysiete cvaknuti.
Polozte na nabijeci stanici civku smyckového drátu.
Vratte se zpét k pomezi provozniho prostoru a zajistete ochraničujici drat bud pomoci koliku, nebo vlozenim do země. Doporučují se kolíky, protoze umoznji upravu behem prvnich několika týdnu provozu.
P'upehovani ohraniucijicho dratu pomoci koliku
V misté, kde ma byt drat polozen, posekeje travu velmi nakrátko pomoci bezné sekačky nebo zastřilovace.
Polozte ohraničujíci drát na zem a zajistěte kolíky blízkó sebe.
Zatlačte nebo zabijte kolíky do země.
Nezasouvjetekoliky prilis hluboko do zeme,aby neutiskovaly ochraniucjic drat.
1 Otevretepojku smyckového dratu a vlozte drat do drzaku spojky smyckového dratu.
2 Stlaček sobe spojky smyčkového dratu pomoci hasáku, dokud neuslyšte cvaknuti.
Ordjeze preeivajici ohraniucjici drat 1-2 cm nad kazdou spojkou.
Instalace

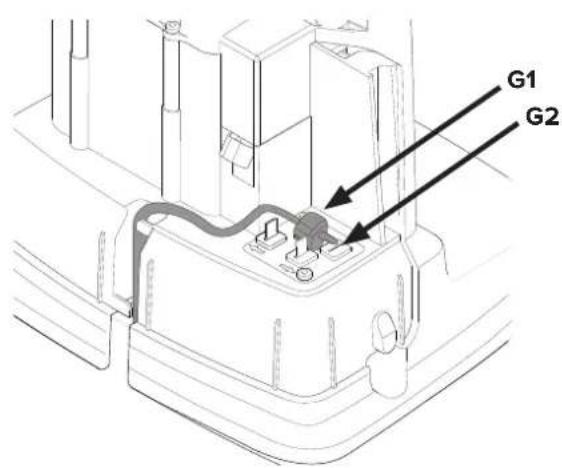

Pipojte ohraniucijic drat k nabjeci stanici, a to nasledujicim zpusobem:
1 Odstrahte ochranny kryt nabijeci stanice a provlecte drat za uchytky do kanalu v zadni casti nabijeci stanice.
2 Vtlacte spojku na kovove koliky na nabijeci stanici (oznaene levou a pravou sikkou).
POZNÁMKA: Ujistěte se, ze je ochraničujíc drát vpravo od nabíjcí stanice prípojen k šlipce směřujíc vpravo a totéž na levé stranje.
Instalace
Instalace Vodiciho Dratu
Sekka pouziva volitelny vodi crat, aby na sla cesti zpét do nabijeci stanice, ale také k dosaženi těžko pristupnych oblastí v provoznim prostoru. Vodici drat se napřkladPokláde mezi nabijeci stanici a vdálenou Čast pracovniho prostoru nebo do uzkého pruchodu.
U uzkych pruchodu (mene nez 3 m) nebo pro zkraceni doby vyhledavani doporučujeme použit vodicicho dratu.
Pred polozenim ohraničujicho drátu naplánujte umistěné vodiciho drátu.
Jak pro ohraničujici drát, tak pro vodici drát použijte stejnou kabelovou rolí.
Vodici drat stejné jak ohraničujici drat musi byt pripevn k zemi pomoci koliku nebo vlozen do zeme.
Př instalaci vodicího drátu na strmém svahu drát položte v jistém uhlu vzhledem ke sklonu svahu, aby sekačka mohla snadnéji drát na svahu sledovat.
Neumistujte vodicic drat do ostrich uhlne bude pro sekacku obtizne jej sledovat.
Neumist'ujte vodici drat blize nez 30 cm od ochraniucjicih dratu.
Neumist'ujte vodicic drat prs ohraniucjici drat.
Vedte vodicirat rovnepod nabijeci deskou apote nejmene 2 metry rovnéz prndinho okraje desky.
Ponechte co nejvice mista vlevo od vodlcno dratu (jak je videt pri pohledu zepfedu na nabijeci stanici).
Vedte vodiciratdo smyckny ohraniucjicim dratu,do mista,kde ma byt vodicirat priopojen.
Orfnete ohraniucijic drat pomoci kombinovanych klesti.
Instalace
Vlozte oba konce ohraničujího drátu a konec vodicího drátu do spoje a spojky vodicího drátu. Zkontrolujte, zda jsou dráty plné zasunuty do spoje a spojky vodicího drátu tak, aby byly konce prés spoj a spojku vodicího drátu viditelné.
S pouzitim hasaku uplné stisknete tlacitko na horni strane spoje a spojky vodicinho dratu, dokud neuslysite cvaknuti.
Zajistete spoj, ochrnicujici a vodicic drat bud pomoci koliku nebo vlozenim do zeme.
Pipojte vodici drat k nabijeci stanici, a to nasledujicim zpusobem:
1 Odstrańte ochranny kryt nabijeci stanice a provlecte vodici drat za vystupky do kanalu vedoucho do koncovek.
2 Pripojte vodici drat ke kolku konektoru na nabijeci stanici, ktera je označena G.
Instalace druhého vodicího drátu
1 Pokud mate nez jeder uzky pruchod nebo komplikovanou zahradu, muzete nainstalovat druhy vodici drat. Chcete-li to provest, postupujte podlePokynu pro instalaci vodicicho dratu, svyjmkou priopojenke kontaktnimu koliku na nabijeci stanici označeneho G2.
Instalace
Nastaveni A První Spustěné

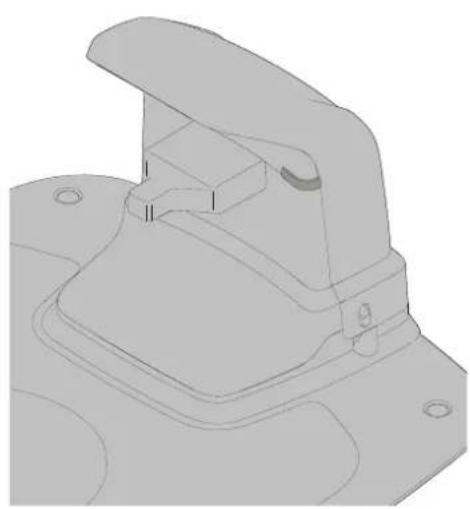

Pripnevete nabijeci stanici k zemi pomoci peti dodanych upevnovacich sroubu s pouzitim 6mm imbusu.
POZNAMKA: Nevytaeje nové ovty v zakladni desne nabjeci stanice.
K upevneni zakladni desky k zemi lze pouzit pouze stavajici otvory.
POZNÁMKA: Nestoupejte na základní desku nabíjecí stanice ani po ní nechodte.
Zkontrolujte indicator LED na nabijeci stanici:
Indikator LED se rozsvitzelene, Pokud je k disposiciy vystupnnapeti napajecho zdroje a ohraniucijicdrat neni pferusen.
Indikator LED se nerozvit, pocud vystupni napeti napajecho zdroje nenki disposzici.
Pokud indicator LED nezobrazuje pine nebo zelené svétlo, prostudujte si Indikáry LED na nabijeci stanici na straně 24 věnovaned odstrańovani problémů.
Spárujte sekačku s mobilí aplikací podle instrukci pro Spárováni mobilí aplikace a sekačky na strané 19.
Provoz
Spusteni A Vypnuti Sekacky
Vypnuti Sekačky
Nastaveni Delky Sekani
Sekacha se spousti nasledujicim zpusobem:
1 Vlozte bezpečnostni klic a otočte jím proti směru hodinovych ručíček do polohy „1".
2 Posuñte západku tlacitka START dozadu.
3 Stlacte tlactko START dolu.
Pro zastavení sekačky:
Stisknete tlačitko STOP umistěné na sekace.
Stiskněte tlacitko STOP umistěné na sekačce a vyjměte bezpečnostni klic.
VAROVÁNÍ! Při prováděné udžržby, nebo když je sekačku třeba prěmistít, vždy vyjměte bezpečnostní klic.
Bēhem prvnich několika týdnú sekáni nastavé yväsku sekáni na 60 mm, aby nedoslo k přežaní ochraničujího drátu a vodicho drátu. Poté kázdy týden snižte nastaveni o jedem krok, až dosáhnete požadované yväsky sekáni.
Otocte knoflikem pro nastaveni vysky sekani do pozadované polohy.
Zvolene nastaveni je označeni na tle sekacky, ktere je na urovni sipl na knofliku.
Jeho otočenim ve směru hodinovych ručićek zvýšite vyväsku sekáni.
Jeho otočením proti směru hodinovych ručíček snížité výšku sekáni.
Vyšku sekáni sekačky Ize nastavit od 20 mm do 60 mm.
Provoz
Zvedani A Premistovani Sekačky
Pred zvednutim sekačky stisknéte tlacitko STOP a vyjměte bezpečnostní klic.
Sekacku vzdy zvedejt pomoci drzadla.
Spárováni Mobilí Aplikace A Sekačky
Stáhněte si z App Store/Google Play Cramer GreenGuide a pro spárovány sekačky postupujte podlePokynu na obravocce. Mějte po ruce jedinečné párovací kód (uvedeny v přirucce rychly průvodce) a sekačku.
VAROVÁNI! Príl manipulaci nebo práci v blízkosti ostrych nožu používejte ochranné rukavice.
VAROVÁNI! Pred zahájením práce se sekačkou vyjměte bezpečnostní klic.
VAROVÁNI! Než začnete pracovat na nabíjecí staníčne nebo napájecím zdroj, vytáhněte zástrčku ze site.
Pravidelné sekačku vizualné kontrolujte a z bezpečnostnich dūvodu vyměñujte opotřebované nebo poskozené současti.
Zkontrolujte, zda se kotouce volne otaceji
Udrzujte vsechny matice, svorniky a srouby utazené, abyste si byli jisti, ze je sekačka v bezpečné m provoznim stavu.
Bézná zivotnost nozu je 2 až 6 týdnu pri pouziti na maximálni kapacitu plochy, u mensich ploch delsi.
POZOR: Jsou-li noze tupé, trava bude špatné posekaná; bude třeba vice energia a mení intervaly mezí jednotlivými nabitími baterie.
- Aby sekačka fungovala co nejlépe, pravidelné ji Čistěte.
Odstraneni Tela Sekačky Podvozku
Podrzte sekačku Jednou rukou a zvedněte pevně jeder z rohu těla;
zopakujte tento ukon u všech Čtyř rohu, dokud se tělo neuvolní z podvozku.
Nové těleso položte na podvozek do zákrytu a silné na něj potlačte, dokud se neozve cvaknutí. Zkontrolujte, zda je tělo pevně pripevně no k podvozku.
Cisteni
VAROVANI! Pred cisitenim stisknete tlačitko STOP a vyjměte bezpečnostní klic.
Dukladne vycistete vnejsi cst sekacky pomoci mekkeho katace, vlhkeho hadiku a v priadepotfeby nizkotlake vodni hadice. Demontujte telo z podvozku.
Otocte sekačku na bok a očistěte nuz a kola tvrdým kartáčem nebo skrabkou, abyste odstranili zhutnéne odřezky trvy.
Vymena Nozui
Udrzba Baterie
VAROVÁNÍ! Pred vyměnou nožú stlsknéte tlacítko STOP a vyjměte bezpečnostní klic; použijte ochranné rukavice.
VAROVANI! Pouzljte výhradné nuz značky GLOBE: 333092355
POZOR: Používejte pouze originální nahradní díly.
Vymente vsechny tri noze i srouby v ramci sady soucasne.
Překlopte sekačku.
Povolte srouby pomoci Jednoduchego nebo križoveho sroubováku.
Odstrahte noze a srouby.
Prsroubujte nove noze s pouzitim novych sroubu.
Zkontrolujte, zda se noze volné otáčejí
VAROVÁNI! V prépáde „uniku elektrólytu vyplachnéte postižénéolesti vodou/neutralzačním prostředkem, aPokud dojde kekontaktu s ocima vyhledjefte lékarskou pomoc.
Bateri nabijejte pouze v pvodni nabijeci stanici. Nespravne pouziti muze vest k urazu elektrickym proudem, phehrati nebo uniku korozivnikapaliny z baterie.
Baterie je bezudrzbová, ale má omezenou zivotnost 2 až 4 roky v závislosti na delce sezony a poctu hodin, po které je sekačka Denné používána.
Vymena Baterie
VAROVÁNÍ! Stísknéte tlacitko STOP a préd vyménou baterli vyjměte bezpečnostní klic; použijte ochrannes rukavice.
POZOR: Používejte pouze originální nahradní díly.
Otocte sekačku vzhúru nohama, vyjměte Čtyří srouby Torx T20 a odstraťe kryt baterie.
Odpojte koncovou svorku baterie.
Vyjmte bateri pimo ven.
Vlozte novou bateril do slotu 1 (zadni slot).
Zapojte koncovou svorku do nové baterie.
Vratte kryt baterie na své misto a vlozte a utáhněte Čtyří srouby Torx T20.
Starou baterii zlikvidujte v souladu s mistrimi prdepisy o ochrané zivotniho prostfedi.
Zimni Skladovani Sekačky
Pred zimnim uskladnemim sekachu vzdy vycistete.
Prid zimnim uskladnenim plne nabijte baterii. Pokud neni baterie zcela nabitá, muze dojit k jejímu poskození a v některych pripeadech se muze znehodnotit.
POZOR: Pokud není baterie zcela nabitá, muže dojit k jejímu poskozeni a v některych prípadech se muže znehodnotit.
Zkontrolujte stav opotřebovanych současti, ostrost nožu a volné otáčeni nožu a přednich kol. Odstraťvechny nedostatky.
Uskladnete sekačku v suchém prostředi, KDE teplota neklesá pod nulu, v poloze na všech chtyrch kolech.
Zimni Skladovani Nabijeci Stanice
Pokud je to mozné, odpoje ohraničujíc drát a vodici drát od nabijeci stanice a uložte nabijeci stanici a napajći zdroj do vnitřnich prostor.
Nechte ohraničujíc drát a vodici drát v zemi, ale chraťe konce drátu préd vhlkostí tim, ze je pripjóité k originínim spojkám nebo je vložité do nádoby s mazivem.
Pokud nelze nabijeci stanici ulozit uvnit, musi nabijeci stanice zustat pripojena k siti, ochriucjicimu dratu i vodicimu dratu.
Po Zimnim Skladovani
Zkontrolujte, zda nejsou kontaktni a nabijec pasky sekacky a nabijec stanice zkorodované, spalene nebo znečistěné. Pokud je třeba nabijec nebo kontaktni pasky vyčistit, vyčistěte je jemným brusným platnem.
Tato Čast také obsahuje některé informace o chováni sekačky a o tom, co dělat,Pokud sekačka nefunguje podle očekávány.
Indikatory Led Na Sekacce
| LED STAV VÍZNIAM UKON | |||
| 1. Provoz(zelená) | Bliká | Sekačka se zastavila pomoci tlacitka Stop na sekačce | Stisknéte tlacitko Start na sekačce proprovoz |
| Svití | Sekačka v provoznim režimu (nabijeni, zaparkována v nabijeci stanici, pozastavena, sekani nebo vyhledáványi) | ||
| Nesvití | Bezpečnostní klic ve vypnutě poloze, sekačka v chybovém stavu nebo sekačka Čeká na kód PIN. | ||
| 2. Připojení(modrá) | Bliká | Pokus o připojení k internetovému serveru | |
| Zapnuto | Připojeno k internetovému serveru | ||
| Vypnuto Sekacka není v režimu „Zapnuto" | |||
| 3. Bezpečnost(žlutá) | Bliká | Je vyžadováno oprávněi pomoci kódu PIN | ...přes mobilní applikaci |
| Vypnuto | Není nutné Žádný PIN | Není požadován Žádný Úkon | |
| 4. Chyba(Červená) | Bliká | Sekačka se zastavila kvúli chybě | Zkontrolujte důvod chyby a poté provedte restartoványí stisknutím tlacitka Start na sekačce. |
Indikator Led Na Nabijeci Stanici
| LED STAV VÍZ NAM UKON | |||
| 5. Zelená Zapnuto Ohraničujíci drát i nabijeci stanice OK Neni požadován zádný ukon. | |||
| Modrá | Bliká | Ohraničujíci drát je přerušné nebo není zapojený | Zkontrolujte a opravte ohraničujíci drát. |
| Červená Bliká | Elektronická porucha v nabijeci stanici nebo napajeci jednotce | Obratrte se na svého prodejce. | |
Projevy
Pokud vase sekačka nefunguje podle očekávání, postupujte podle nizé uvedenychPokynu pro odstražováni problemu.
| PROJEV PřICINA UKON | ||
| Sekačka má problém se zajetím do nabíjecí stanice | Nabíjecí stanice je na svahu. | Umistěte nabíjecí stanici na zcela rovný povrch. Viz Instalace a prípojení nabíjecí stanice na straně 9. |
| Ohraničujíci drát není správně položen vzhledem k nabíjecí stanici. | Zkontrolujte, zda byly nabíjecí stanice a ochraničujíci drát správně instalovány. Viz Instalace a prípojení nabíjecí stanice na straně 9. | |
| Tráva není posekána rovnoměrně | Sekačka funguje prěliš mál o hodin Denně. | Zvysté dobu provozu. Viz funkce Plánoványí v mobilní applikaci. |
| Tvar pracovního prostoru vyžaduje ručné nastavení, aby sekačka mohla najit cestu ke všem vzdáleným oblastem. | NastavtePokrytí trávníku tak, aby sekačka směrovala do{jedné nebo vice vzdálených oblastí. Viz funkce Nastavení v mobilní applikaci. | |
| Tvar pracovního prostoru vyžaduje ručné nastavení, aby sekačka mohla najit cestu ke všem vzdáleným oblastem. | Snažte se omezit provozné prostor nebo prodloužit provozné dobu. Viz funkce Plánoványí v mobilní applikaci. | |
| Nože jsou tupé. | Vyměñe vsechny nože a šrouby tak, aby rotujíci Časti byly vyväzené. Viz Výměna nožú na straně 21. | |
| Na kotouči nože nebo kolem hřidele motoru se shromáždůje tráva. | Zkontrolujte, zda se kotouč nože snadno otáčí. Pokud ne, odstraťne trámnu a cízi prědměty. Viz Údržba na straně 20. | |
| Sekačka mezi Jednotlivými nabitimi seká kratsí dobu než obvykle | Kotouč nože blokuje tráva nebo jiné cízi prědměty. | Odstraťne trámnu a cízi prědměty. Viz Údržba na straně 20. |
| Baterie je opotřubená. | Vyměñe bateri. Viz Výměna baterie na straně 22. | |
| Doba sečeni a nabíjení je kratsí než obvykle | Baterie je opotřubená | Vyměñe bateri. Viz Výměna baterie na straně 22. |
Popraskany Ohraničujici Drat A Vodici Drat
Praskiny v ochrucijcim dratu a vodicim dratu (pokud je instalovan) jsou obvykle dusledkem neumyslneho fyzickho poskozeni.
Zkontrolujte celý ochrnicjúci drát z nabíjcí stanice a zpět.
Zkontrolujte vodicirat (je-li instalovan)znabijeci stanice ke spojk ohranicujcimudratu.
Zkontrolujte, zda byly vsechny spoje radne zmaeknuty za uicelem pripojeni.
| Optimow 10 Optimow 15 Optimow 20 | |||
| Rozměry: | |||
| Vyška 26 cm 26 cm 26 cm | |||
| Délka 62 cm 62 cm 62 cm | |||
| Šīfka 50 cm 50 cm 50 cm | |||
| Hmotnost 11 kg 11 kg 11 kg | |||
| Elektrický systém: | |||
| Baterie, speciálni lithium-ontová baterie 24 V / 2.0 Ah, Part No.211022355 | 24 V / 2.0 Ah, Part No.211022355 | 24 V / 2.0 Ah, Part No.211022355 | |
| Napájeci zdroj 100-240 V/32 V DC 100-240 V/32 V DC 100-240 V/32 V DC | |||
| Délka nízkonapěťového kabelu | 10 m 10 m 10 m | ||
| Prüměrná spotřeba energia pfi maximálnim použítí | 8 kWh/měsic na pracovni oblast o 1.000 m² | 10 kWh/měsic na pracovni oblast o 1.500 m² | 12 kWh/měsic na pracovni oblast o 2,000 m² |
| Nabíjecí proud | 1,3 A= | 1,3 A= | 2.4 A DC |
| Prüměrná doba nabijeni | 140 minut | 70 minut | 40 minut |
| Prüměrná doba sekány | 70 minut | 70 minut | 70 minut |
| Emise hluku: (*) | |||
| Naměřená hladina akustického výkonu**) | 58 dB (A) | 58 dB (A) | 58 dB (A) |
| Garantovaná hladina akustického výkonu | 60 dB (A) | 60 dB (A) | 60 dB (A) |
| Hladina akustického tlaku *** | 47 dB (A) | 47 dB (A) | 47 dB (A) |
| Sekány: | |||
| Sekaci systém | Tři otočné sekaci noze | Tři otočné sekaci noze | Tři otočné sekaci noze |
| Prüměrná spotřeba energia pfi祯ZNi | 25 W ± 20% | 25 W ± 20% | 25 W ± 20% |
| Vyška sekány | 2-6 cm | 2-6 cm | 2-6 cm |
| Šīfka sekány | 22 cm 22 cm 22 cm | ||
| Nejmensí mozný pruchod | 60 cm 60 cm 60 cm | ||
| Maximálni ulhel pro oblast sekány | 35% | 35% 35% | |
| Maximálni ulhel pro ochraničujici drát | 15% | 15% | 15% |
| Maximálni délka ochraničujiciho drátu | 800 m | 800 m | 800 m |
| Maximálni pracovní kapacita | 1,000 m² | 1,500 m² | 2,000 m² |
| Doporučený rozsah oblasti | 0 - 700 m² | 500 - 1,200 m² | 1000 - 1,700 m² |
| Klasifikace IP: | |||
| Sekačka | IPX5 | IPX5 | IPX5 |
| Nabíjecí stanice | IPX2 | IPX2 | IPX2 |
| Napájeci zdroj IP67 | IP67 | IP67 | |
) Emise hluku v prostre i me rené jak akusticky vykon (LWA) v souladu se smernici ES 2000/14/ ES. Garantovaná hladina akustického vykonu zahrnuje odchylky ve vyrobe, jakoz odchylky od zkusebniho kódu o 1-3 dB (A).
Prohlasei o emisich hluku opovidaji EN 50636-2-107:2015
*) nejistoty KWA, 2 dB (A)
**e) nejistoty KPA, 2-4 dB (A)
| Radiofrekvenčni list | ||
| GPRS(SARA-G350) | Zařízení krátného dosahu (ZKD) (Ohraničujíci vodič) | |
| Frekvenčné pásmo | GSM 850 MHz | 0~148.5KHz |
| E-GSM 900 MHz | ||
| DCS 1800 MHz | ||
| PCS 1900 MHz | ||
| Výkonová třída | Třída 4 (33 dBm) pro pásma 850/900 | NA |
| Třída 1 (30 dBm) pro pásma 1800/1900 | ||
OchranaŽivotniho prostreć
Podle evropske smernice 2012/19/EU o odpadnich elektrickych a elektronickych zařazenich a podle evropske smernice 2006/66/ES musi byt vadné nebo použité napajeci sady/baterie sbírány odděleně a likvidovány ekologicky.
Symbol na sekačce nebo jejím obalu znamena,Že s tímto vyrobkem nelze zacházet jako s domácim odpadem. Recyklaci elektronickych componentu a baterii musí provestre vchodné recykláčni středisko.
Baterie jsou uzavrefny v podvozku pod sekačkou. Odstraněni baterie viz Výměna baterie na straně 22.
Tim, ze zajistite spravne zacházení s tímo vyrobkem, mužete pomoci vyvarovat se moznému negativním Dopadu naŽivotné prostředí a osoby, který by jinak mohl vzniknout nesprávnýn nakladáním s tímo vyrobkem.
Podrobnéjsi informace o recyklaci tohoto vyrobku ziskáte na obecním ufrade, od zpracovatele vaseho domáciho opadu nebo v prodejné, kde jste si vyrobek zakoupili.
Na konci zivotosti baterie je zlikvidujte tak, abyste neposkodili zivotni prostfedi. Baterie obsahuje material, ktery je nebezpecny vam i zivotnimu prostfedi. Musi se vyndat a zlikvidovat oddelené v zařazení, ktere prijima lithiumontové baterl.
Odevzdánim pouzitych vyrobku a obalu ve sberném dvoře podpořite recyklaci. Opětovné použiti recyklovanych materialílù pomáhá chránit zivotní prostředi prěd znečistěním a snizuju požadavky na suroviny.
Záručni podmíky
GLOBGRO AB, Globe Group Europe zaručuje funkčnost tohoto vyrobku po dobu dvou let (od data nákupu). Záruka se vztahuje na závažné vady týkajíci se materialú nebo vyrobní vady. Během záručí doby vyrobek nahradíme nebo opravime bezplatné, pocud budou splnény nasledujíci podmínky:
- Sekačka a nabijeci stanice se smí používat pouze v souladu sPokyny uvedenymi v tomto navodu k obsluze.
Uživatelé nebo neoprávně třeti strany se nesmějiPokoušet výrobek opravit.
Příklady poruch, které nejsou zahrmuty v záruce:
- Poškození zpúsobene bleskem.
Poskozeni zpusobene nespravnym uskladnenim baterie nebo manipulaci s n.i. - Poškození zpúsobene použitim neoriginalí baterie.
- Poskozeni zpúsobene nepouživánim originárnich nahradnich dlu a prisluşenství, jako například nožu a instalacniho materílu.
- Poškození smyčkového drátu.
Nozejsoupovaovanyza Jednorazové a nevtahuje se na né zaruka.
Pokud dojde na sekačce k poruse, pro dalšiPokyny se prosim obratte na prodezje. Mějtpe po ruce prřijmový doklad a sérižev Čislo, abyste mohl obdržet okamžitou pomoc.
(Plati pouze pro evropske verze)
Název a adresa vyrobce:
Vyrobce: GLOBGRO AB, Globe Group Europe
Adresa: Propellergatan 1, 21115 Malmö, Sweden
Název a adresa společnosti oprávněné vypracovat soubor technické dokumentace:
Název: Peter Söderström
Adresa: Propellergatan 1, 2115 Malmö, Sweden
Tínto prohláujeme, Že výrobek:
Kategorie: Robotická sekacka na travu
Vyrobní Číslo: Viz štětek s jmenovitým vykonem vyrobku.
Vyrobní Č. Viz štǐtek s jmenovitým vykonem vyrobku.
je v souladusustanovenimi nasledujicichdalsich smernic:
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
byly pouzity následujíci (Cásti/Tridy) evropských harmonizovanych norem:
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301 511, EN 50563, EN 303 413, EN 303 447, Draft EN 301 489-1, Draft EN 301 489-52, Draft EN 301 489-19,
Garantovaná hladina akustického výkonu 60 dB(A)
Metoda posuzovani shody v souladu s: pflohou V/smernice 2000/14/ES
Zúcastnén yozámeny subjekt:
Název: Intertek Testing & Certification Ltd. (Oznáméný subjekt 0359)
Bezpečnost' vyrobku 4
Citanie nadvu na obsluhu 4
Prevadzková bezpečnost 6
Rozbalenie vrobku 7
Instalacia. 8
Toto je nebezpećné elektrické náradie. Pri prevadzke budte opatrí a postupujte podla věstkých bezpečnostnýchPokynov a upozorneni.
Pred obsluhou kosačky si pozorne precitajte námod na oblsluhu.
Pred pracou alebo zdvihanim kosacky odstrante bezpecnostny kluc.
Používajte ochrannes rukavice
Nasledujuci systém sa používa v námode na obsluhu, aby ho bolo Jednoduchsie pochopit:
VAROVANIE! Vystrażne texty upozornuju použivatešov a spotrebitešov na existenciu a povahu nebezpečenstiev, aby mohl počas použivania vyrobku zabranić zranenić vchodným spôsobom.
UPOZORNENIE: Texty s upozornenim upozornuju pouzivatei'ov a spotrebitel'ov na existenciu a povahurizik vyrobku, aby mohl zabrni' poskodeniu vyrobku vhdnym spravanim pocas pouzivania vyrobku.
- POZNÁMKA: Poznámky informujó používatel'ov a spotrebite'ov o d'al'sh informáciách pre používané výrobku.
Text napisany tucnou kurzivou odkazujne na inu castv navode na obsluhu.
Text napisany tucnym pismom odkazujne na nastavenia na kosacke.
DOLEZITE
PREDPOUZITIMSI POZORNEPRECITAJE!ODLOZTE SI PRE BUDUCUPOTREBUI
Skolenie
VAROVANIE! Automatická kosacka! Udržujte mlmo dosahu stroja! Dohlladajte na detl!
Vseobecné informacia
Prevadzková Bezpečnost
Nikdy nedávajte ruky a nohy pod kosačku.
Použivajte vždy ochranné rukavice pri práci's Čepešami kosačky.
Rozbalenie vyrobku
1 Odnimateyn kryt
2 TlaCIDlo Stop
3 TlaCIDlo Start
4 LED kontrolky
5 Nastavenie vysky kosenia
6 Zadné kolesá
7 Predné kolesá
8 Disk s cepeplami
9 Kryt batérii
10 Rukovat na prenástanie
11 Bezpečnostný kluc
12 Nabijacia stanica
13 LED pre kontrlu cinnosti
14 Navod na obsluhu a stručný sprievodca
15 Napajaci zdroj
16 Skrutky pre ukotvenie nabijacej stanice (x 5)
17 Nizkonapätvékabel
18 Slukovy kabel pre ohraničujuci a vodiaci kabel
19 Káblóve kolíky
20 Nahradne Čepele a skrutky (x 3)
21 Pravitko (odtrhniye vrchnu'cast'kartonu)
22 Spojky a konektory pre vodiaci kabel
23 Konektory pre slučkový kábel
^* Vzhlad napajacieho zroja sa moze lisit v zovislosti od trhu.
Vybalte kosačka u instalačné materialy. Uistite sa, ze vsetky diely uvedene na obrázku 1 su pritomné a neposkodené. Oblatte sa na predajcu, ak nejaké položky chýbaj alebo su poškodené.
Zabezpečte, aby v prevadzkovom priestore, kde sa bude kosačka používaft, bolì splnéti tieto podmienky:
VAROVANIE: Nerežte, nestrihajte ani nemeite nízkonapáťový kabel. Uprava nízkonapáťoveho kábla spósobí neplatnost záruky vyrobku.
Odstrante ochranny kryt na nabijacej stanici stlačením jazyckov na každej strane základne a zdvihnite kryt.
Pripojte nizkonapatovky kabel do nabijacej stanice.
Priviaţe nizkonapătový kabel o vystupky, aby sa udrzal v nabijacej stanici.
Pripojte napajci kabel do stenovej zasuvky 100-240 V.
Pociatocne Nabijanie Baterie
Vlozte bezpečnostny kfc do spodnej Časti kosáčky a otočte do polohy Enable (Povolit).
Pred instalaciou hraničných a vodiacich káblov umiestnite kosakcu do nabjacestanice.
Koska sa nesmie pouzival' pred uplnym dokonem instalacie.
Ak chcete nainstalovat vodiaci kabel, vyvtote ocko s pribliJane 20 cm ohraničujuceho kábla navyse na mieste, kde bude vodiaci kabel neskör pripojený.
Dalsie informáce najdete v Časti Instalácia vodiaceho kábla na strane 15.
Polozte cievku so slučkovým káblom ku nabijacej stanici.
Znovu prejdite okolo hranice pracovnej oblasti a zaistte hranichny kabel pomocou kolikov alebo ho zakopte do zeme. Odporucame kolky, pretoze to umozhneje robit nastavenia pochas prych nich ekolkych tzydnikov prevadzky.
Zaistenie hranicneho kábla s kolikmi:
Nezatláčajte kolíky prilíš hlboko do zeme, aby sa nenapínal hranićny kábel.
Zakopanie hraničného kábla:
Zakopte hranichny kabel 1 a2 20 cm do zeme.
Ked je hranichny kabel upline Rozlozeny a zaisteny, nainstalujte koncové konektory sluckového kábla nasledovne:
Otvorte konektor pre slučkový kábel a vložte kábel do svorky konektora pre slučkový kábel.
Stlacte konektory pre sluckovy kabel dohromady pomocou kliesti, a kym nezaucjete kilknutie.
Odstrihnite akykolvek nadbytočný hranichny vodič 1-2 cm za každym konektorom.
Pripojte hranicny kabel na nabijaciu stanicus nasledovne:
1 Odstrante ochranny kryt na nabijacej stanici a zasunte drot za vystupky strbiny na zadnej strane nabijacej stanice.
2 Zasunte konektor na kovove koliky na nabijacej stanici (oznaene' avymi a pravymi sipkami).
Pri instalaci vodiaceho kábla na strom svahu položte kabel pod uhlom voči sklonu svahu, aby kosačka lahsie slevovala vodiaci kabel na svahu.
Nadavajte vodiaci kabel do ostrzych uhlov, pretoze kosačka bude mat problemy s jeho sledovanim.
Vodiaci kabel neumiestnujte blizsie ak0 30 cm od hranicneho kábla.
Vodiaci kabel neumiestnujte cz hraničny kabel.
Vedte vodiaci kabel priamo pod nabijaciu dosku a potom aspoh 2 m priamo od predneho okraja dosky.
Nechajte co najvic pristoru na'avo od vodiaceho kábla (pri pohlade z prednej strany nabijacej stanice).
Vytvorte slučku z vodiaceho kábla na mieste pripojenia na hraničné kábel.
Hraničny kabel odstrihnite pomocou kombinačiek.
Instalácia
Vložte oba konce hranicného a vodiaceho kábla do spojky a konektora vodiaceho kábla. Skontrolujte, Či su droty uplnézasunuté do spojky a konektora vodiaceho kábla, aby boli konce viditelné cz spojku a konektor vodiaceho kábla.
Stlačte tlacidlo na hornej strane spojky a konektora vodiaceho kábla pomocou kliesti, az kým nezačujete kliknutie.
LED kontrlka svieti zelene bez prerušenia, ak je k dispozici viystupné napätie zdroja napájania a hrančny kabel nie je prerušeny.
LED kontrolka sa nerozsvieti, ked'nie je k disposzicii yystupné napatie zdroja napajania.
Ak LED kontrlka nesvieti zeleno a bez prerušovania, pozrite si LED kontrlky na nabijacej stanici na strane 24 s riešeniami problémov.
Otačanim v smere hodinovych ručiciek zvyšujete vyšku kosenia.
Otačanim proti smeru hodinovych ruciciek znižujete yysku kosenia.
Vysku kosenia pre kosaeku je mozné nestavit od 20 mm do 60 mm.
Obsluha
Zdvihanie A Prenasanie Kosačky
Stlačte tlacidlo STOP a pred zdvihnutim odstrante bezpečnostný klic. Kosačku vždy zdvihajte pomocou prenasacej rukováte.
Podrzte kosačku Jednou rukou a pvne zdvihnite jedem z rohov krytu a zopakujte pre vsetky styri rohy, az kym sa kryt neuvolni z podvozku.
Kryt založite zarovnanim na podvozak a pritlačením, kým nebude počut kliknutie. Skontrolujte, Č je kryt pvne pripojený na podvozok.
Cistenie
Vymehte vsetky tri Čepele a skrutky sučasne.
Stroj prévrâtte.
Skontroljte voñé otácanie Čepelí
VAROVANIE! V pripline uniku elektrolytu oplacnite s vodou/ neutralizačným prostrledkom a vyháadajte lekarsku pomoc, ak sa elektrolyt dostane do kontaktu s ochami atd.
Nabijaje bateriu iba v originalnej nabijacej stanici. Nespravne pouzitie moze viest' urazu elektrickym prudom, prehriatiu alebo uniku korozivnej kvapaliny z baterie.
Bateria je bezudrzbova, ale má obmedzenuŽivotnost' 2 až 4 roky v závislosti od dlžkysezonya kolko hodin denen sa kosačka použiva.
Vymena Baterie
VAROVANIE! Stlacte tlacidlo STOP a pred vymenou batellyvberte bezpecnostny kluc a nasadte si ochranné rukavice.
Ak vaša kosačka nefunguje podla očakavani, postupujte podlaPokynov nizsie.
Prerusenia hranieneho a vodiaceho kábla (ak su nainstalované) su zvyčajne dosledkom neumyselného fyzického poskodenia.
Skontrolujte celý hraničné kábel od nabíjacej stanice a naspat.
Skontrolujte vodiaci kabel (ak je nainstalovaný) z nabijacej stanice po pripopenie na hraničny kabel.
Kosačka a nabíjacia stanica je použivaná iba v súlade sPokynmi uvedenyí m v tomto námode na obšluhu.
Použivatelia alebo neautorizované tretie strany sa nesmúPokus' oopravu výrobu.
Priklady poruch, ktoré nie su zahrmuté do zaruky:
