BRUGSANVISNING RM1500 Cramer

• Installera begränsningskabeln

• Maskinen må ikke løftes eller fraktes mens motoren er i gang.

Materialer, tekniske data og tal i denne manual er kun anført som vejledende, og er ikke bindende. Fabrikanten forbeholder sig ret til uden forudgående varsel at foretage ændringer i de tekniske egenskaber og driftsmæssige funktioner, materialer, tekniske data eller data De følgende sider indeholder vigtige sikkerheds- og betjeningsanvisninger. Læs og gennemgå alle sikkerhedsanvisninger og advarsler og forsigtighedsregler indeholdt i denne manual. Hvis disse anvisninger, advarsler og påbud ikke læses og følges, kan det medføre alvorlig tilskadekomst eller dødsfald for personer eller kæledyr eller skade på personlig ejendom.CRAMERTOOLS.COM

Forklaring Af Symboler På Plæneklipperen Det er et farligt eldrevet værktøj. Udvis forsigtighed når der arbejdes, og følg alle sikkerhedsanvisninger og -advarsler. Læs brugervejledningen omhyggeligt før betjening af plæneklipperen. Tag sikkerhedsnøglen ud, før du begynder at at arbejde på eller løfte plæneklipperen. Fare for udslyngede genstande under drift. Hold sikker afstand til plæneklipperen under drift, og hold mennesker, især børn, kæledyr og tilskuere væk fra det område, hvor plæneklipperen kører. Sid ikke på plæneklipperen. Klasse III-apparat Som supplement til denne brugerhåndbog er der flere oplysninger tilgængelige på webstedet: www.cramertools.com Læs brugervejledningen Følgende symboler er vigtige for læsning og forståelse af betjeningsanvisningerne. Brug beskyttelseshandsker Følgende system anvendes i brugervejledningen for at lette forståelsen:

• ADVARSEL! Advarselstekster fortæller brugere og forbrugere, at der kan være risici og om arten af disse, således at ulykker kan undgås ved hensigtsmæssig adfærd under brugen af produktet.

• FORSIGTIG: Tekster om forsigtighed fortæller brugere og forbrugere, at der kan være produktrisici og om arten af disse, således at det undgås at beskadige produktet ved hensigtsmæssig adfærd under brugen af det.

• BEMÆKNING: Bemærkninger giver brugere og forbrugere supplerende oplysninger om produktets anvendelse.

• Tekst skrevet med fed kursiv refererer til et andet afsnit i brugervejledningen.

• Tekst skrevet med fed angiver indstillinger på plæneklipperen. ProduktsikkerhedCRAMERTOOLS.COM

Produktsikkerhed VIGTIGT LÆS GRUNDIGT INDEN BRUG! GEM TIL SENERE BRUG! Undervisning ADVARSEL! Automatisk plæneklipper! Hold afstand til maskinen! Hold opsyn med børn!

• Læs anvisningerne grundigt. Bliv fortrolig med alle knapper og håndtag og den korrekte brug af apparatet.

• Lad aldrig personer, der ikke kender disse anvisninger, eller børn bruge maskinen. Lokale forskrifter kan sætte aldersgrænser for en operatør.

• Ejeren eller brugeren er ansvarlig, hvis andre personer eller andres ejendom udsættes for ulykke eller fare. Forberedelse

• Sikr korrekt montering af kant- og styrekablet, som anvist.

• Undersøg med jævne mellemrum området, hvor maskinen skal bruges, og ern evt. sten, pinde, ledninger, hundeben og andre fremmedlegemer.

• Efterse med jævne mellemrum, om der er slid og skader på knivene, knivenes bolte og skæreenheden. Nedslidte eller beskadigede klinger og bolte skal skiftes på samme tid, så balancen opretholdes. Generelt

• Brug aldrig maskinen med defekte afskærmninger eller uden sikkerhedsudstyr, som fx kabinettet, på plads.

• Hænder eller fødder må ikke komme i nærheden af eller under roterende dele.

• Løft eller bær aldrig på en maskine, mens motoren kører.

• Fjern (eller betjen) deaktiveringsanordningen fra maskinen - før ernelse af en blokering; - før kontrol, rengøring eller arbejde på maskinen.

• Lad aldrig maskinen køre uden opsyn, hvis du ved, at der er kæledyr eller personer i alle aldre i nærheden. Vedligeholdelse og opbevaring

• Hold alle møtrikker, bolte og skruer stramme for at være sikker på, at maskinen er i sikker driftsmæssig stand.

• Udskift for en sikkerheds skyld slidte eller beskadigede dele.

• Sørg for, at de skærende dele kun udskiftes med den rigtige type.

• Sørg for, at batterierne oplades ved hjælp af den korrekte lader anbefalet af fabrikanten. Forkert brug kan medføre elektrisk stød, overophedning eller udsivning af ætsende væske fra batteriet.

• I tilfælde af udsivning af elektrolyt: Skyl med vand eller andet neutraliserende middel. Søg lægehjælp, hvis elektrolytten kommer i øjnene osv.

• Udførelse af service på maskinen skal ske i overensstemmelse med fabrikantens anvisninger.CRAMERTOOLS.COM

Driftsmæssig sikkerhed Denne brugervejledning indeholder alle de grundlæggende oplysninger om sikker betjening og vedligeholdelse af plæneklipperen. Produktsikkerhed Læs omhyggeligt alle sikkerhedsadvarsler og -anvisninger i denne vejledning inden brug af plæneklipperen. Gem denne brugervejledning til senere brug. Følg fabrikantens anvisninger vedrørende installation, drift, vedligeholdelse og reparation. Denne plæneklipper er designet til at slå græs på åbne og jævne områder. Brug kun udstyr godkendt af fabrikanten. Alle andre anvendelsestyper er forkerte Denne plæneklipper opfylder CE-mærkningsstandarderne og direktiverne vedrørende elektromagnetisk kompatibilitet, maskiner og lavspænding. Plæneklipperen er ikke beregnet til brug af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller manglende erfaring og viden, medmindre de er blevet vejledt eller instrueret i brugen af apparatet af en person med ansvar for deres sikkerhed. Børn bør overvåges, for at sikre, at de ikke leger med apparatet. Plæneklipperen må kun betjenes, vedligeholdes og repareres af personer, som forstår dens særlige karakteristika og sikkerhedsforskrifter. Start plæneklipperen i overensstemmelse med anvisningerne. Når sikkerhedsnøglen er i aktiveret stilling: hold hænder og fødder væk fra de roterende knive. Stik aldrig hænder og fødder ind under plæneklipperen. Lav aldrig om på plæneklipperens originale design. Alle ændringer resulterer i garantiens bortfald. Sluk for plæneklipperen med STOP-knappen på plæneklipperen, hvis der er personer, især børn eller kæledyr i arbejdsområdet. Det anbefales at programmere plæneklipperen til at arbejde, når området er ryddet for personer eller kæledyr. Fjern genstande fra området, såsom grene, legetøj, sten, redskaber, der kan beskadige knivene. Plæneklipperen kan køre fast på genstande i arbejdsområdet, og det kan være nødvendigt at erne genstanden, før plæneklipperen kan fortsætte med arbejdet. Løft eller bær aldrig plæneklipperen med sikkerhedsnøglen isat. Sluk altid plæneklipperen ved hjælp af STOP-knappen, når plæneklipperen ikke er i brug. Plæneklipperen kan kun starte, når sikkerhedsnøglen er isat, og der trykkes på startknappen. Den indbyggede alarm giver en meget kraftig lyd. Vær forsigtig, især hvis plæneklipperen håndteres indendørs. Brug ikke slåmaskinen med defekt knivskive eller kabinet. Overlad ikke brugen af plæneklipperen til personer, der ikke ved, hvordan den arbejder og opfører sig. Placér ikke noget ovenpå plæneklipperen eller ladestationen. Bær altid beskyttelseshandsker, når der arbejdes med plæneklipperens knive.CRAMERTOOLS.COM

1 Aftageligt dæksel 2 Stop-knap 3 Start-knap 4 LED-indikatorer 5 Justering af klippehøjde 6 Baghjul 7 Forhjul 8 Knivskive 9 Batteridæksel 10 Bærehåndtag 11 Sikkerhedsnøgle 12 Ladestation 13 LED til driftskontrol 14 Brugervejledning og kontrolvejledning 15 Strømforsyning* 16 Skruer til fastgørelse af ladestationen (5 stk.) 17 Lavspændingskabel 18 Kabelsløjfe til afgrænsnings- og styrekabel 19 Ledningspløkker 20 Ekstra knive og skruer (3 stk.) 21 Lineal (knækkes af emballagens top) 22 Samler og stik til styrekabel 23 Stik til kabelsløjfe

• Strømforsyningen kan se anderledes ud i det land, hvor du har købt apparatet. Tag plæneklipperen og installationsdelene ud af emballagen. Kontrollér, at alle dele vist i figur 1 forefindes i emballagen og er ubeskadiget. Kontakt din forhandler, hvis der mangler dele, eller hvis de er beskadiget. Opbevar Kvikvejledningen på et sikkert sted, da den indeholder den unikke parringskode til din plæneklipper. Udpakning af produktetCRAMERTOOLS.COM

Installation Læs hele afsnittet, før installationen påbegyndes. Installationen påvirker plæneklipperens kapacitet. Planlæg installationen grundigt. Følgende er de vigtigste opgaver ifm. med installation:

• Fysisk planlægning og forberedelse

• Installation og tilslutning af ladestation

• Tilslutning af strømforsyningen

• Første opladning af batteriet

• Installation af afgrænsningskablet

• Installation af styrekablet

• Kalibrering og første opstart Fysisk planlægning og forberedelse Sørg for, at følgende forhold er til stede i området, hvor plæneklipperen vil blive brugt:

• Græsset er kortere end 10 cm.

• Der er ingen sten, løse stykker træ, ledning, strømførende kabler og andre fremmedlegemer.

• Arbejdsområdet er jævnt og har ingen grøfter, riller og stejle hældninger på mere end 35 %. Der skal bruges følgende værktøj til installationen, men de medfølger ikke:

• Hammer/gummihammer til at slå pløkkerne ned i jorden.

• Universaltang til at klippe afgrænsningskablet.

Hele ladestationen skal inden for arbejdsområdet, som vist på billedet. Installation Placering af ladestation:

• P et plant sted uden direkte sol (forenden af ladestationen må ikke være 5 cm højere eller lavere end bagenden).

• Inden for rækkevidde af en vægstikkontakt (lavspændingskablet er 10 m langt).

• Med mindst 3 m foran og 1 m til hver side (undgå at placere den i indelukke i arbejdsområdet). Installation og tilslutning af ladestation >1m >1m

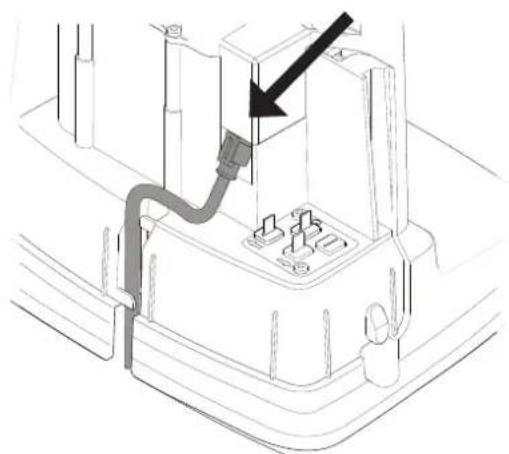

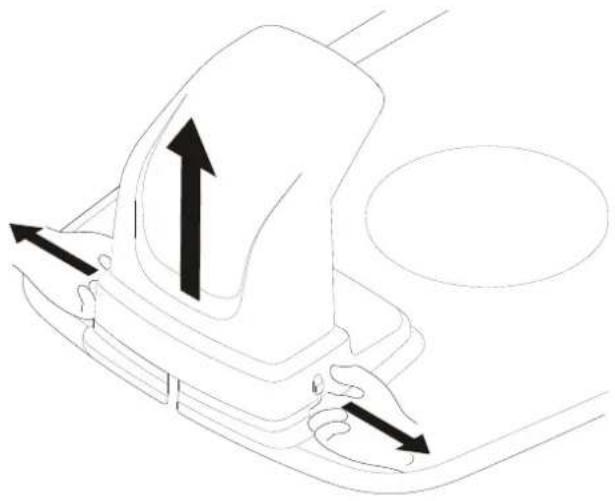

Tilslutning af strømforsyning Tilslut strømforsyningen på et køligt, tørt sted, der ikke er i direkte sollys. Hvis strømforsyningen er sluttet til en stikkontakt udendørs, skal den være godkendt til udendørs brug. Lavspændingskablet kan løbe hen over arbejdsområdet, hvis det holdes nede med bøjler eller nedgraves. FORSIGTIG: Undlad at skære, splejse eller ændre lavspændingskablet. Ændring af lavspændingskablet vil medføre garantiens bortfald. Installation Tilslut lavspændingskablet til ladestationen. Før lavspændingskablet gennem kanalen bag tapperne for at holde det på plads i ladestationen. Tilslut strømforsyningens kabel til en 100-240 V-stikkontakt. Fjern beskyttelsesdækslet på ladestationen ved at trykke på tapperne på hver side af dens bund, og løft dækslet væk.CRAMERTOOLS.COM

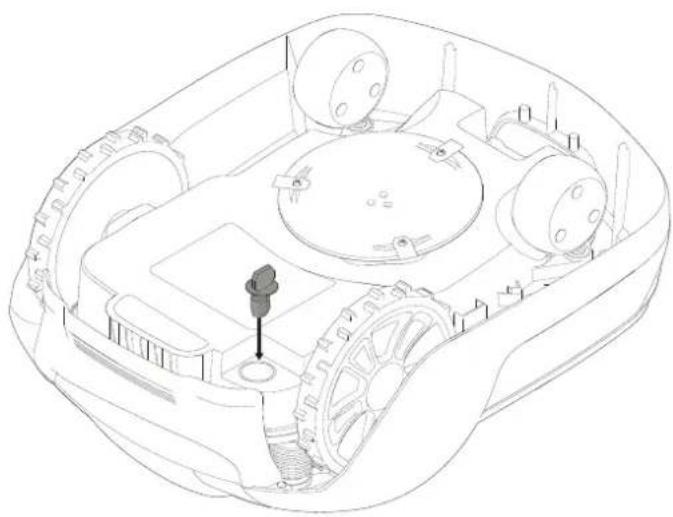

Installation Første opladning af batteriet Sæt sikkerhedsnøglen i på undersiden af plæneklipperen, og drej den til stillingen klar (Enable). Placér plæneklipperen i ladestationen, men afgrænsnings- og styrekablet lægges ud. Plæneklipperen kan ikke bruges, før installationen er fuldført.CRAMERTOOLS.COM

Udlægning af afgrænsningskabel Når af afgrænsningskablet skal lægges, er der mange forhold at tage i betragtning som beskrevet i nedenstående tabel. Tabel 1. Håndtering af undvigelser og forhindringer i arbejdsområdet VARIATIONER INDEN FOR ARBEJDSOMRÅDET PLANLÆGNING VEDR. AFGRÆNSNINGSKABEL Faste forhindringer i niveau med græsplænen, som plæneklipperen kan køre henover (brosten, fliser eller lignende) Læg afgrænsningskablet under belægningsstenene eller i samlingerne mellem belægningsstenene. Lad aldrig plæneklipperen køre over grus, muld eller lignende materiale, da det kan beskadige knivene. Faste forhindringer ± 1 cm høje Læg afgrænsningskablet 10 cm fra forhindringen. Faste forhindringer 1-5 cm høje (små grøfter, blomsterbede eller lave kantsten) Læg afgrænsningskablet 30 cm fra forhindringen. Faste forhindringer 5 cm eller højere (hegn eller mure) Læg afgrænsningskablet 35 cm fra forhindringen. Faste forhindringer højere end 15 cm, som kan modstå et sammenstød (træer eller buske) Ingen foranstaltninger påkrævet, plæneklipperen vil vende om, når den støder imod denne type forhindring. Faste forhindringer, der hælder let, såsom sten eller store træer med rødder, der stikker op. Læg afgrænsningskablet 30 cm derfra, eller ern forhindringen. Faste forhindringer, der ikke kan modstå et sammenstød Læg afgrænsningskablet 30 cm fra og rundt om forhindringen og derefter tilbage ad samme rute. Lange og smalle passager og områder snævrere end 1,5 m Læg et styrekabel. Kanter mod en skråning, vej, afgrund eller vand. Supplér afgrænsningskablet med en fysisk barriere, der er mindst 15 cm høj. Fald op til 35 % i arbejdsområdet Ingen foranstaltninger påkrævet; plæneklipperen kan arbejde på op til 35 %, så længe hældningen ikke er i udkanten af arbejdsområdet. Hældning mindre end 15 % i kanten af arbejdsområdet Læg afgrænsningskabel som normalt. Hældning større end 15 % i kanten af arbejdsområdet Læg ikke afgrænsningskabel, medmindre der er en fast forhindring (hegn eller mur), der hindrer plæneklipperen i at køre ud af arbejdsområdet. Hvis en del af arbejdsområdets yderkant hælder mere end 15 %: Læg afgrænsningskablet 20 cm inde på flad bund for begyndelsen af hældningen. BEMÆRK: Hældningsgraden bestemmes i procenter (%). Hældningen i procenter beregnes som forskellen i højde i centimeter for hver meter. Hvis højdeforskellen eksempelvis er 10 cm, er hældningsgraden 10 %. InstallationCRAMERTOOLS.COM

0cm Installation Fastgør midlertidigt enden af sløjfekablet til en pløk eller en anden genstand ved ladestationen. Læg sløjfekablet ud, mod uret, langs den planlagte afgrænsning af arbejdsområdet, idet anvisningerne i tabel 1 tages i betragtning, indtil du er kommet tilbage til ladestationen. Hvis du vil installere et styrekabel, laves et øje med ca. 20 cm ekstra afgrænsningskabel, hvor styrekablet senere vil blive tilsluttet. Se Udlægning af styrekabel på side 15 for yderligere oplysninger. Hvis afgrænsningskablet er for kort, bruges medfølgende samler og stik til styrekablet for at splejse yderligere afgrænsningskabel på følgende måde: 1 Indsæt begge ender af afgrænsningskablet i samleren og stikket til styrekablet. Kontrollér, at kablerne er skubbet helt ind i samleren og stikket til styrekablet, så enderne synligt går gennem samleren og stikket til styrekablet. 2 Tryk knappen på toppen af samleren og stikket til styrekablet helt med polygrip-tangen, indtil du hører et klik. Lad spolen med sløjfekabel ligge ved ladestationen. Gå tilbage omkring afgrænsningen på arbejdsområdet, og sikr afgrænsningskablet enten med pløkker eller nedgravet i jorden. Det anbefales at bruge pløkker, da det giver mulighed for justering i de første par ugers drift. Hvis afgrænsningskablet sikres med pløkker:

• Klip græsset meget kort med en almindelig plæneklipper eller en trimmer, hvor kablet skal lægges.

• Læg afgrænsningskablet på jorden, og sikr det med pløkke tæt på hinanden.

• Pløkkene trykkes eller hamres i jorden. Skub ikke pløkkene så langt ned i jorden, at de trykker på afgrænsningskablet. Hvis afgrænsningskablet nedgraves:

• Grav afgrænsningskablet 1-20 cm ned i jorden. Når afgrænsningskablet er lagt helt ud og sikret, monteres stikkene på det afsluttende sløjfekabel således: 1 Åbn stikket på sløjfekablet, og læg kablet i tangen til sløjfekablets stik. 2 Tryk stikkene til sløjfekablet sammen med polygrip-tangen, indtil du hører et klik. Klip alle overskydende afgrænsningskabel af 1-2 cm over hvert stik.CRAMERTOOLS.COM

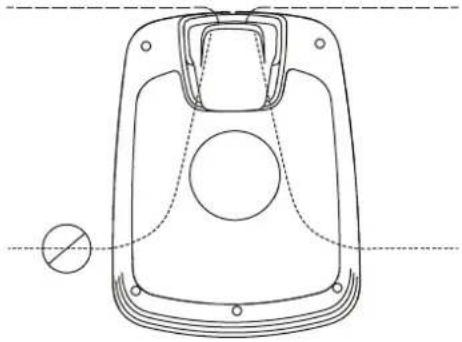

Slut afgrænsningskablet til ladestationen sådan: 1 Fjern beskyttelsesdækslet på ladestationen, og før ledningen bag tapperne ind i kanalen bag på ladestationen. 2 Tryk stikket ned over ladestationens metalben (mærket med venstre og højre pile). BEMÆRK: Kontrollér, at afgrænsningskablet til højre for ladestationen er forbundet til pilen, der vender mod højre og det samme i venstre side. InstallationCRAMERTOOLS.COM

Læg ikke styrekablet nærmere afgrænsningskablet end 30 cm. Læg ikke styrekablet tværs over afgrænsningskablet. Kør styrekablet lige under opladningspladen og derefter mindst 2 m lige ud fra den forreste kant af pladen. Lav så meget plads til venstre (set med ansigtet mod ladestationen) for styrekablet som muligt. Brug samme kabelrulle til både afgrænsningskabel og styrekabel. Såvel styrekabel som afgrænsningskabel skal gøres fast til underlaget med pløkker eller nedgraves. Hvis styrekablet udlægges på en stejl hældning, udlægges kablet i en vinkel til hældningen, så det er nemmere for plæneklipperen at følge styrekablet på hældningen. Læg ikke styrekablet med skarpe vinkler, da plæneklipperen så vil have svært ved at følge det. Udlægning af styrekabel Plæneklipperen bruger det ekstra styrekabel til at finde vej tilbage til ladestationen, men også arbejdsområder, der er svære at finde. Eksempelvis udlægges styrekablet mellem ladestationen og et ernt sted i arbejdsområdet eller gennem en snæver passage. Det anbefales at bruge et styrekabel til snævre passager (under 3 m) eller til at forkorte søgetiden. Planlæg placeringen af styrekablet, før afgrænsningskablet lægges ud. Før styrekablet hen til sløjfen på afgrænsningskablet, hvor styrekablet skal tilsluttes. Klip afgrænsningskablet over med universaltangen. InstallationCRAMERTOOLS.COM

Installation Sæt de to ender af afgrænsningskablet samt enden af styrekablet ind i samleren og stikket til styrekabel. Kontrollér, at kablerne er skubbet helt ind i samleren og stikket til styrekablet, så enderne synligt går gennem samleren og stikket til styrekablet. Klem knappen på toppen af samleren og stikket til styrekablet helt ned ved hjælp af polygriptangen, indtil du hører et klik. Sikr samleren og afgrænsnings- og styrekablerne enten med pløkker eller ved nedgravning. Forbind styrekablet til ladestationen på følgende måde: 1 Fjern beskyttelsesdækslet på ladestationen, og før ledningen bag tapperne ind i kanalen, der fører til terminalerne. 2 Tilslut styrekablet til kontaktstiften på ladestationen, som er mærket G1. Montering af et ekstra styrekabel 1 Hvis du har mere end en smal passage eller en kompliceret have, kan du montere et ekstra styrekabel. For at gøre dette skal du følge trinene for montering af et styrekabel, undtagen trinene for tilslutning til ladestationen, som markeret i G2.

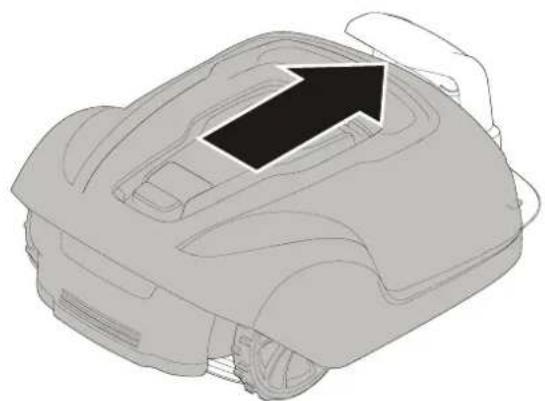

Par plæneklipperen med mobilappen som anvist i Parring af mobilapp med plæneklipper på side 19. Installation Kontrollér LED-indikatorerne på ladestationen:

• LED-indikatorerne lyser fast grønt, hvis der er udgangsspænding på, og afgrænsningskablet ikke er arudt. LED-indikatoren lyser ikke, hvis der ikke er udgangsspænding fra strømforsyningen. Hvis indikator-LED’en ikke viser fast lys eller grønt lys, se Indikator- LED’er på ladestation for fejlfinding på side 24. Kalibrering og første start Fastgør ladestationen til underlaget med de fem medfølgende skruer ved hjælp af en 6 mm unbrakonøgle. BEMÆRK: Lav ikke nye huller i ladestationens bundplade. Det er kun de eksisterende huller, der kan bruges til at fastgøre bundpladen til underlaget. BEMÆRK: Man må ikke stå eller gå på ladestationens bundplade.CRAMERTOOLS.COM

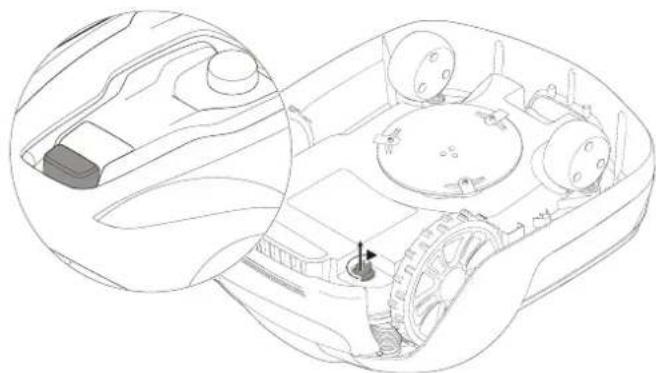

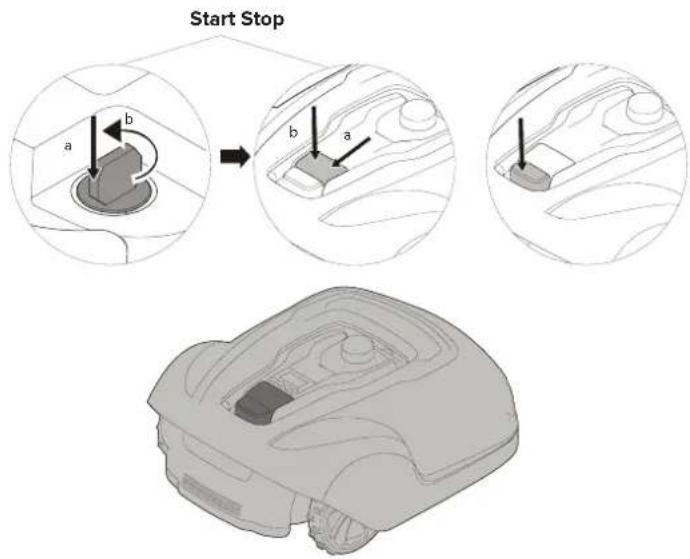

Betjening Start og stop af plæneklipper Sådan startes plæneklipperen:: 1 Sæt sikkerhedsnøglen i, og drej mod uret til stilling ”1”. 2 Skub låsen på startknappen bagud. 3 Tryk ned på START-knappen. Sådan stoppes plæneklipperen: Tryk på plæneklipperens STOP-knap. Frakobling af plæneklipperen Tryk på plæneklipperens STOP-knap, og tag sikkerhedsnøglen ud. ADVARSEL! Tag altid sikkerhedsnøglen ud under vedligeholdelse, eller hvis maskinen skal flyttes. Justering af klippehøjde I de første par uger sættes klippehøjden til 60 mm for at undgå at klippe i afgrænsningskablet og styrekablet. Sænk indstillingen af klippehøjden et trin i de følgende uger, indtil den ønskede klippehøjde er nået. Drej på justeringsknappen for klippehøjde for den ønskede indstilling. Den valgte indstilling er markeringen på kabinettet, der flugter med pilen på knappen. Ved at dreje med uret øges klippehøjden. Ved at dreje mod uret mindskes klippehøjden. Plæneklipperens klippehøjde kan justeres mellem 20 mm og 60 mm. MAX

Parring af mobilapp med plæneklipper Download Cramer GreenGuide fra App Store/Google Play, og følg anvisningerne i displayet for parring af plæneklipperen. Hav den unikke parringskode (anført på kvikguidemanualen) og plæneklipperen klar. Løfte og bære plæneklipperen Tryk på STOP-knappen, og tag sikkerhedsnøglen ud før løft. Løft og bær altid plæneklipperen i bærehåndtaget. BetjeningCRAMERTOOLS.COM

ADVARSEL! Bær beskyttelseshandsker, når du arbejder med eller i nærheden af de skarpe knive. ADVARSEL! Før der arbejdes på selve plæneklipperen, tages sikkerhedsnøglen ud. ADVARSEL! Før der arbejdes med ladestationen eller strømforsyningen, ernes stikket fra elnettet.

• Efterse jævnligt plæneklipperen, og udskift for en sikkerheds skyld slidte eller beskadigede dele.

• Den normale levetid for knivene er 2 til 6 uger, når de benyttes til det maksimalt mulige arbejdsområde og længere for mindre områder. FORSIGTIG: Sløve knive giver dårligt slået græs, og der kræves mere energi og dermed kortere perioder mellem batteriopladninger.

• Rengør plæneklipperen jævnlig for bedste udbytte. Vedligeholdelse Tage kabinettet af chassiset Hold plæneklipperen nede med den ene hånd, og løft med et fast tag et hjørne af kabinettet, og gentag for alle fire hjørner, indtil kabinettet løsner sig fra chassiset. Sæt kabinettet på igen ved at flugte kabinettet med chassiset, og tryk ned med et fast tag, indtil du hører et klik. Kontrollér, at kabinettet sidder godt fast på chassiset. Rengøring ADVARSEL! Tryk på STOP-knappen, og tag sikkerhedsnøglen ud før rengøring. Rengør plæneklipperens ydre omhyggeligt med en blød børste, fugtig klud og eventuelt med en vandslange med lavt tryk. Tag kabinettet af chassiset. Læg plæneklipperen om på siden, og rengør knivområdet og hjulene med en stiv børste eller skraber for at erne sammenpressede græsflager.CRAMERTOOLS.COM

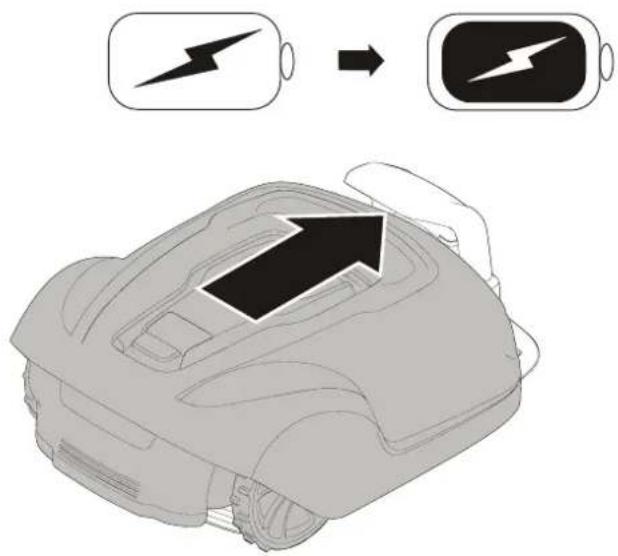

Vedligeholdelse Vedligeholdelse af batteriet ADVARSEL! I tilfælde af udsivning af elektrolyt: Skyl med vand eller andet neutraliserende middel. Søg lægehjælp, hvis elektrolytten kommer i øjnene osv. Brug kun den originale ladestation til opladning af batteriet. Forkert brug kan medføre elektrisk stød, overophedning eller udsivning af ætsende væske fra batteriet. Batteriet er vedligeholdelsesfrit, men har en begrænset levetid på 2 til 4 år aængigt af sæsonens længde, og hvor mange timer om dagen plæneklipperen anvendes. Udskiftning af knive ADVARSEL! Tryk på stopknappen, og tag sikkerhedsnøglen ud før udskiftning af knive. Husk beskyttelseshandsker. ADVARSEL! Brug kun knive fra GLOBE: 333092355 FORSIGTIG: Brug kun originale reservedele. Udskift alle tre knive og skruerne samtidig som et sæt. Vend plæneklipperen med bunden i vejret. Løsn skruerne med skruetrækker med lige kærv eller krydskærv. Tag knivene og skruerne af. Skru de nye knive fast med nye skruer. Kontrollér, at knivene drejer frit cross tip screwdriverCRAMERTOOLS.COM

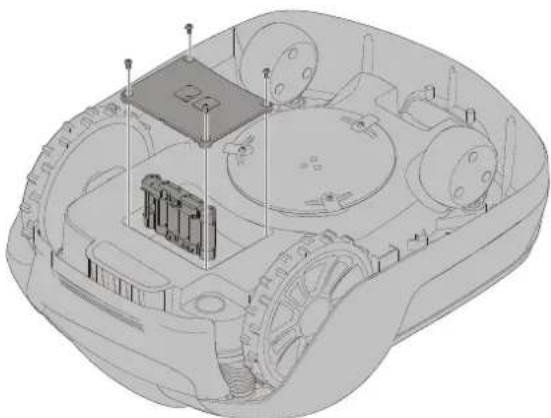

Vedligeholdelse Udskiftning af batteriet ADVARSEL! Tryk på stopknappen, og tag sikkerhedsnøglen ud før udskiftning af batterier. Husk beskyttelseshandsker. FORSIGTIG: Brug kun originale reservedele. Vend plæneklipperen med bunden i vejret, og ern de 4 Torx T20- skruer, og tag batteridækslet af. Tag stikkene på batteriklemmen af. Løft batteriet lige ud. Sæt det nye batteri ned i batteriholder 1 (den bagerste). Sæt stikkene på batteriklemmen på. Sæt batteridækslet på igen, og sæt de fire Torx T20-skruer i og stram dem. Bortskaf det gamle batteri i overensstemmelse med lokale miljøbestemmelser.CRAMERTOOLS.COM

Vinteropbevaring af plæneklipperen Rengør altid plæneklipperen før vinteropbevaring. Lad batterierne helt op før vinteropbevaring. Hvis batteriet ikke er fuldt opladet, kan det tage skade og i visse tilfælde være ubrugeligt. FORSIGTIG: Hvis batteriet ikke er fuldt opladet, kan det tage skade og i visse tilfælde blive ubrugeligt. Efterse sliddelenes tilstand, kontrollér, at knivene, og at knive og forhjul drejer frit. Foretag eventuelle udbedringer. Opbevar plæneklipperen på et tørt og frostfrit sted, stående på alle fire hjul. Winter storage Charging Station Hvis det er muligt, skilles afgrænsningskablet og styrekablet fra ladestationen. Opbevar ladestationen og strømforsyning indendørs. Lad afgrænsningskabel og styrekabel ligge i jorden, men beskyt enderne af kablerne mod fugt ved at sætte dem i et originalt stik eller stikke dem ned i en beholder med smørefedt. Hvis det ikke er muligt at opbevare ladestationen indendørs, skal ladestationen forblive tilsluttet lysnet, afgrænsningskabel og styrekabel. Efter vinteropbevaring Efterse plæneklipperens og ladestationens kontakt- og ladestrips for korrosion, svidninger eller snavs. Hvis der er behov for at rengøre kontakt- og ladestrips, bruges fint smergellærred. VedligeholdelseCRAMERTOOLS.COM

Fejlfinding Indikator-led’er på ladestation

LED STATUS BETYDNING HANDLING

5. Grøn Tændt Afgrænsningskabel og ladestationen OK Ingen handling påkrævet.

Blå Blinker Afgrænsningskabel knækket eller ikke tilsluttet Undersøg, og reparér afgrænsningskabel. Rød Blinker Elektronikfejl i ladestationen eller strømforsyningsenheden Kontakt venligst din forhandler. I dette afsnit præsenteres også nogle symptomer på fejl, der kan vejlede dig, hvis plæneklipperen ikke fungerer som forventet. Indikator-led’er på plæneklipperen

LED STATUS BETYDNING HANDLING

1. I drift (grøn) Blinker Plæneklipperen blev stoppet med stop-knappen på

plæneklipperen Tryk på start på plæneklipperen for at starte den Tænd Plæneklipperen er i drift (oplader, parkeret i opladestationen, på pause, slår græs eller søger) Sluk Sikkerhedsnøglen er på deaktiveret indstilling. Plæneklipperen er i fejltilstand eller den venter på en pinkode.

(blå) Blinker Forsøger at koble sig på internetserver Tændt Tilsluttet til internetserver Slukket Plæneklipper ikke i ”Tændt tilstand”

(gul) Blinker Godkendelse med PIN-kode påkrævet ... via mobilapp Slukket Ingen PIN påkrævet Ingen handling påkrævet

4. Fejl (rød) Blinker Plæneklipper stoppet med fejl Undersøg årsagen til fejlen, og genstart ved at

trykke på plæneklipperens startknap.CRAMERTOOLS.COM

Symptomer Hvis din plæneklipper ikke fungerer som forventet, følges nedenstående fejlfindingsvejledning.

SYMPTOMER ÅRSAG HANDLING

Plæneklipperen har problemer med at slutte til ladestationen Ladestationen står på en hældning. Stil ladestationen på en overflade, der er helt i water. Se Installation og tilslutning af ladestation på side 9. Afgrænsningskablet er ikke lagt korrekt i forhold til ladestationen. Kontrollér, at ladestationen og afgrænsningskablet er korrekt installeret. Se Installation og tilslutning af ladestation på side 9. Græsset slås ujævnt Plæneklipperen arbejder for få timer pr. dag. Øg driftstiden. Se funktionen Programmering i mobilappen. Arbejdsområdets form kræver manuelle indstillinger, så plæneklipperen kan finde vej til alle erntliggende områder. Justér dækningen af græsplænen til at styre plæneklipperen til ét eller flere udkantsområder. Se funktionen Indstillinger i mobilappen. Arbejdsområdets form kræver manuelle indstillinger, så plæneklipperen kan finde vej til alle erntliggende områder. Prøv at begrænse arbejdsområdet eller forlænge driftstiden. Se funktionen Programmering i mobilappen. Knivene er sløve. Udskift alle knivene og skruerne, så de roterende dele er aalancerede. Se Udskiftning af knive på side 21. Græs samler sig på knivskiven eller omkring motorakslen. Kontrollér, at knivskiven drejer let rundt. I modsat fald ernes græs og fremmedlegemer. Se Vedligeholdelse på side 20. Plæneklipperen slår græs i kortere perioder end normalt mellem opladningerne Græs eller fremmedlegemer blokerer knivskiven. Fjern græs eller fremmedlegemer. Se Vedligeholdelse på side 20. Batteriet er nedslidt. Udskift batteriet. Se Udskiftning af batteriet på side

Der slås græs og oplades i kortere perioder end normalt Batteriet er nedslidt. Udskift batteriet. Se Udskiftning af batteriet på side

Brud på afgrænsningskabel og styrekabel Brud på afgrænsningskabel og styrekabel (hvis installeret), skyldes normalt utilsigtet fysisk beskadigelse. Efterse hele afgrænsningskablet fra ladestationen og tilbage igen. Efterse styrekablet (hvis installeret) fra ladestationen til samleren i afgrænsningskablet. Kontrollér, at alle samlinger er ordentligt trykket ned for at skabe forbindelse. FejlfindingCRAMERTOOLS.COM

Tekniske data Optimow 10 Optimow 15 Optimow 20 Mål: Højde 26 cm 26 cm 26 cm Længde 62 cm 62 cm 62 cm Bredde 50 cm 50 cm 50 cm Vægt 11 kg 11 kg 11 kg Elektrisk system: Batteri, lithium-ion-specialbatteri 24 V / 2,0 Ah, del nr. 211022355 24 V / 2,0 Ah, del nr. 211022355 24 V / 2.0 Ah, del nr. 211022355 Strømforsyning 100-240 V/32 V DC (jævnstrøm) 100-240 V/32 V DC 100-240 V/32 V DC Længde på lavspændingskabel 10 m 10 m 10 m Gennemsnitlig energiforbrug ved maks. anvendelse 8 kWh/måned for et arbejdsområde på 1.000 m

10 kWh/måned for et arbejdsområde på 1.500 m

12 kWh/måned for et arbejdsområde på 2,000 m

Opladningsspænding 1,3 A DC (jævnstrøm) 1.3 A DC 2.4 A DC Gennemsnitlig opladningstid 140 minutter 70 minutter 40 minutter Gennemsnitlig arbejdstid 70 minutter 70 minutter 70 minutter Støjemissioner: *) Målt lydeektniveau **) 58 dB (A) 58 dB (A) 58 dB (A) Garanteret lydeektniveau 60 dB (A) 60 dB (A) 60 dB (A) Lydtrykniveau ***) 47 dB (A) 47 dB (A) 47 dB (A) Græsslåning: Klippesystem Tre roterende knive Tre roterende knive Tre roterende knive Gennemsnitligt strømforbrug under klipning 25 W ± 20 % 25 W ± 20% 25 W ± 20% Klippehøjde 2-6 cm 2-6 cm 2-6 cm Klippebredde 22 cm 22 cm 22 cm Smallest mulige passage 60 cm 60 cm 60 cm Maksimal hældning for arbejdsområde 35% 35% 35% Maksimal vinkel for afgrænsningskabel 15% 15% 15% Maksimal længde af afgrænsningskabel 800 m 800 m 800 m Maksimal arbejdskapacitet 1,000 m

Anbefalet dækningsområde 0 - 700 m

IP-klasse: Plæneklipper IPX5 IPX5 IPX5 Ladestation IPX2 IPX2 IPX2 Strømforsyning IP67 IP67 IP67 *) Støjemissioner til omgivelserne målt som lydeekt (LWA) i overensstemmelse med direktiv 2000/14/EF. Det garanterede lydeektniveau inkluderer produktionsvarianter samt forskel i testkode med 1-3 dB (A). Erklæringerne om støjemissioner efterlever EN 50636-2-107:2015 **) usikkerheder KWA, 2 dB (A) ***) usikkerheder KPA, 2-4 dB (A)CRAMERTOOLS.COM

Miljøvenlig produktion Ifølge EU-direktiv 2012/19/EU og EU-direktiv 2006/66/EF skal henholdsvis elektrisk og elektronisk udstyr, der ikke længere er brugbart, og defekte eller brugte batterier / batteripakker indsamles særskilt og bortskaes på miljørigtig måde. Symbolet på plæneklipperen eller emballagen betyder, at produktet ikke kan behandles som husholdningsaald. Det skal i stedet afleveres på et egnet genbrugscenter, så de elektroniske komponenter og batterier kan blive genbrugt/genanvendt. Batterierne sidder i chassiset under plæneklipperen. Se Udskiftning af batterier på side 22 for udtagning af batteriet. Ved at sikre, at produktet håndteres korrekt, bidrager du til at modvirke eventuelle negative virkninger på miljøet og mennesker, der kan opstå ved forkert aaldshåndtering af produktet. For yderligere oplysninger om genbrug/genanvendelse af dette produkt bedes du kontakte din kommune, aaldsselskabet eller den butik, hvor du købte produktet. Separat indsamling af brugte produkter og emballage, tillader genbrug af materialerGenbrug af genanvendte materialer hjælper med at forhindre forurening af miljøet og reducerer efterspørgslen efter råmaterialer. Ved afslutningen af deres levetid, skal batterierne bortskaes på en miljømæssig korrekt måde. Batteriet indeholder materialer, som er skadelige for dig selv og for miljøet. De skal udtages og bortskaes separat ved et indsamlingspunkt, der acceptererlithiumionbatterier.CRAMERTOOLS.COM

Garantivilkår GLOBGRO AB, Globe Group Europe garanterer dette produkts funktion i en periode på 2 år (fra købsdatoen). Garantien dækker alvorlige fejl i materialer eller fabrikationsfejl. I garantiperioden vil vi udskifte produktet eller reparere det uden beregning, hvis følgende betingelser er opfyldt:

• Plæneklipperen og ladestationen må kun anvendes i overensstemmelse med anvisningerne i denne brugervejledning.

• Brugere eller uautoriserede tredjeparter må ikke forsøge at reparere produktet. Eksempler på fejl, som ikke er omfattet af garantien:

• Skader forårsaget af lynnedslag.

• Skader opstået ved forkert opbevaring eller håndtering af batterier.

• Skader opstået ved brug af et batteri, der ikke er et originalt batteri.

• Skader opstået ved ikke at bruge originale reservedele og originalt tilbehør, såsom knive og installationsmateriale.

• Skader på sløjfekablet. Knivene betragtes som engangsartikler og er ikke omfattet af garantien. Hvis der opstår fejl med din plæneklipper, bedes du kontakte forhandleren for yderlige anvisninger. Hav din kvittering og produktets serienummer ved hånden for at få hurtigere hjælp.CRAMERTOOLS.COM

(Gælder kun modeller til Europa) Navn og adresse på fabrikant Fabrikant: GLOBGRO AB, Globe Group Europe Adresse: Propellergatan 1, 21115 Malmö, Sweden Navn og adresse på personen med bemyndigelse til udarbejdelse af den tekniske fil: Navn: Peter Söderström Adresse: Propellergatan 1, 21115 Malmö, Sweden Vi erklærer herved, at produktet: Kategori: Robotplæneklipper Model: RM1000/ RM1500/ RM2000 Serienummer: Se produktets typemærkat. Serienummer Se produktets typemærkat.
