MANUAL DE UTILIZADOR RM1500 Cramer

Organismo notificado competente:

As páginasas seguintes contém importantes instruções de segurança e operativas.

Leia atentamente e revela todas as instruções de segurar, advertências e avisos contidos neste manual.

Qualquer falha em ler e seguir estas instruções, avisos e instruções de advertência pode resultar em ferimentos graves ou morte de pessoas e animais de estimação ou danos na propriedade pessoal.

Os materiais, dados tecnicos e imagensnesto manual sao fornecidos apenas como orientacao e nao sao vinculativos. O fabricante reserva-se o direito de efetuar quaisquer alteracoes nas caracteristicas tecnicas e em todas as caracterticas de funcaoamento, materiais, dados tecnicos ou imagens sem aviso previo.

Índice

Carregamento inicial da bateria 11

Instalar o fio de delimitacao 12

Instalar um flo-guia. 15

Calibracao e arranque inicial. 17

Funcionamento 18

Iniciar e parar o corta-relva 18

Desligar o corta-relva 18

Ajustar aalta de corte 18

Levantar e transporte o corta-relva 19

Emparelhamento de App molev com o corta-relva. 19

Manutenção 20

Remover o corpo do chassis 20

Limpeza 20

Substituicao das laminas 21

Manutenção da bateria 21

Substituir a bateria 22

Armazenamento do corta-relva no inverno 23

Armazenamento de estacao de correamento no inverno 23

Resolucao de Problemas 24

Indicadores LED no corta-relva 24

Sintomas 25

Quebras no fio de delimitacao e fio-guia 25

CharacteristicasTecnicas. 26

Protecao ambiental 28

Termos de garantia 29

Declaracao de Conformidade CE 30

Como complemento este manual do operador, está disponible mais informacoes no site: www.cramertools.com

Explicação Dos Simbolos Sobre O Corta-Relva

Esta é uma ferramenta perigosa. Tenha dificuldado quando operar e siga todas as instruções de segurança e avisos.

Leia atentamente o manual do operador antes de operar o certa-relva.

Remova a chape de seguranca antes de travailhar ou levantar o corta-relva.

Perigo de objetivos projetados durante a operação.

Mantenha uma distência segura do corta-relvas quando operar e mantenha as pessoas, especialmente criancies, animais e espetadores longe da area onde o corta-relvas está a ser operado.

Nao se monte no corta-relva.

Aparelho de classe III

Leitura Do Manual Do Operador

Os seguiñes símbolos são importantes para a leitura e o entendimento do manual de instruções.

Use luvas de proteção.

O Sistema segunte é uso no manual do operador para tornar mais fácil deDSLrder:

AVISO! Os textos de征求意见 alertam os Utilizadores e consumldores para a existencia para a natureza dos perigos para que possam evaporar lesoes devido a conduta adequada durante o uso do produits.
CUIDADO: Os textos de征求意见 os Utilizadores e consumidos para a existência e para a natureza dos riscos do produits para que possam fazer danos no produit devo a conduita adequada durante o uso do produits.
- NOTE: As notas informam os'utilizadores e consumidos sobre informações adcionais sobre o uso do produit.
- Texto escrito em negrito italico refere-se a outras secção no manual do operador.
Texto escrito em negrito refere-se a configurações sobre oorta-relva.

IMPORTANT

LEIA COM ATENÇAO ANTES DA UTILIZÂÇÂO. GUARDE PARA REFERÊNCIA FUTURA!

Formação

AVISO! Corta-relva automatico! Mantenha-se afastado da maior! Supervisione as crlanças!

Leia atentamente as instruções. Familiarize-se com os controlos e o uso adequado da boa.
- Nunca permita que pessoas não familiarizadas com estas instruções ou crianças usem o aparelho. Os regulamentos locais podem restringir a idade do operador.
- O operador ou o'utilizaré responsavel por accidentes ou perigos que ocorrém em outras pessoas ou na sua propriedade.

Preparacao

• Garanta a correta instalação dos flos de delimitação e guia, conforme indicado.
• Inspecione periodicamente a area onde a mhquina esta a ser usada e remove todas as pedras, varas, fios, ossos e outros objetos estranhos.
  Inspejione periodicamente para ver se as lamas, parafusos e o Conjunto de corte não está desgastados ou danificados. Substitua as lamas gastes ou danificadas e os parafusos em conjuntos para preservar o equilibrio.

Geral

• Nunca opere a boaquina com proteções defeituosas ou sem dispositivos de segurança, por exemplo, a estrutura, no devido lugar.
• Não coloque as Mãos ou os pés proxies ou por baixo das peças rotativas.
• Nunca pegue ou transporte uma boaquina com o motor em等功能amento.
• Remova (ou opere) o disposicao de desativacao da maquina

-antes delimpar umbloqueio;

-antes deinspectionar, limpar ou efetuar管理工作 naquina.

• Não deixe a boaina a funcionar sem vigilência ou se souber que existem animais de estimação, crianças ou pessoas nas proximidades.

Manutenção e armazenamento

• Mantenha todas as porcas e parafusos apertados para verficar se a boa está em condições deestruturação seguro.
• Por motivos de segurarca, substitua as peças desgastadas ou danificadas.
• Garanta que utilizes apenas o corte de substituição do tipoarto.
  Verifique se as baterias estao correadas usingo o carregador correto, recomendao poel fabricante. O uso incorreto pode resultar em什麽 eltrico, sobreaquecisiono ou vizamento do liquido corrosivo da bateria.
• Em caso de fazamento de eletrólico, lave com água/agente de neutralização, procure ajuda médica se entra em contacto com os olhos, etc.
  A manutenção da区内a deve ser de acordo com as instruções dos fabricantes.

Segurarca Operacional

Este manual de operador contém todas as informaçõesbasicas sobre a operação segura e manutençãodo corta-relva.

Leia atentamente todas as instruções deste manual do operador e as precauções de segurar antes de operar o certa-relva. Guarde este manual de operador para referência futura. Siga as instruções do fabricante sobre a instalação, operação, manutenção e reparação.

Este certa-relva foi projetado paraURTAR relva em areas abertas e niveladas.Use somente equipamento recomendado ao fabricante. Todos os outros tips de uso são incorretos

Este corte-relva está em conformidade com as normas de segurarca CE e diretivas compatibilidade eletromagnética e mequinas de baixa tensao.

O corta-relva não se destina a ser realizado por pessoas (incluindo crijanças) com capacidades fisicas, sensoriais ou mentalais reduzidas, ou com falta de experiencia e conheçimento, a menos que tenham recebido supervisão ou instruções relatives à'utilisation do aparecido por uma pessoa responsavel pela sua segurarca.

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

O corta-relva so deve ser operado, mantido e reparado por pessoas que entendam totalmente as suas caracteristicas especials e regulamentos de seguranca.

Ponha o corta-relva a travaíbalhar em conformidade com as instruções. quando a chave de segurarça está na posicao de "Enabled" (acionado), mantenha as mãos e os pés afastados das lâminas rotativas.

Nunca coloque as mães e os pés por boa do corta-relva.

Não modifique o projeto original do corta-relva. Todas as modificações anulam a garantia.

Desligue o corta-relva com o botao STOP no cimo do corta-relva quando pessoas, especially crianças, ou animais de estimaacao estiverem na area de corte. E recomendavel que o corta-relva sera programado para uso durante horas em que a area esteja livre de pessoas ou animais de estimaacao.

Remova objetos da area operacional, tais como galhos, pedras, brinquedos, ferramentas que podem danilclar as laminas. O certa-relva pode bloquear em objetos na area operacional e pode ser necessaria ajuda para remover o objeto antes deContinuar aURTARelva com o aparelho.

Nunca levante o corta-relva ou o transporte com a chape de segurarca inserida.

Desligue sempre o corta-relva com o botão STOP quando o aparecido não estiver a ser utilizado. O corta-relva está para ser posto a functionar quando a chave de segurarly estiver inserida e o botão START (iniciar) for premido.

OAlarme interno é muito alto.Tenha cuidado,especiallyseocorta-relva forusado dentro de casa.

Não utilize o corta-relva com um disco de lamina com defeito ou o corpo.

Não deixe que pessoas que não sabem como o corta-relva funciona e se compora ou utilizesm.

Não coloque nada em cima do corta-relva ou na sua estação de correamento.

Utilize sempre luvas protetoras quando estiver a travaHar com as laminas do corta-relva.

Desembalar o produto

PT

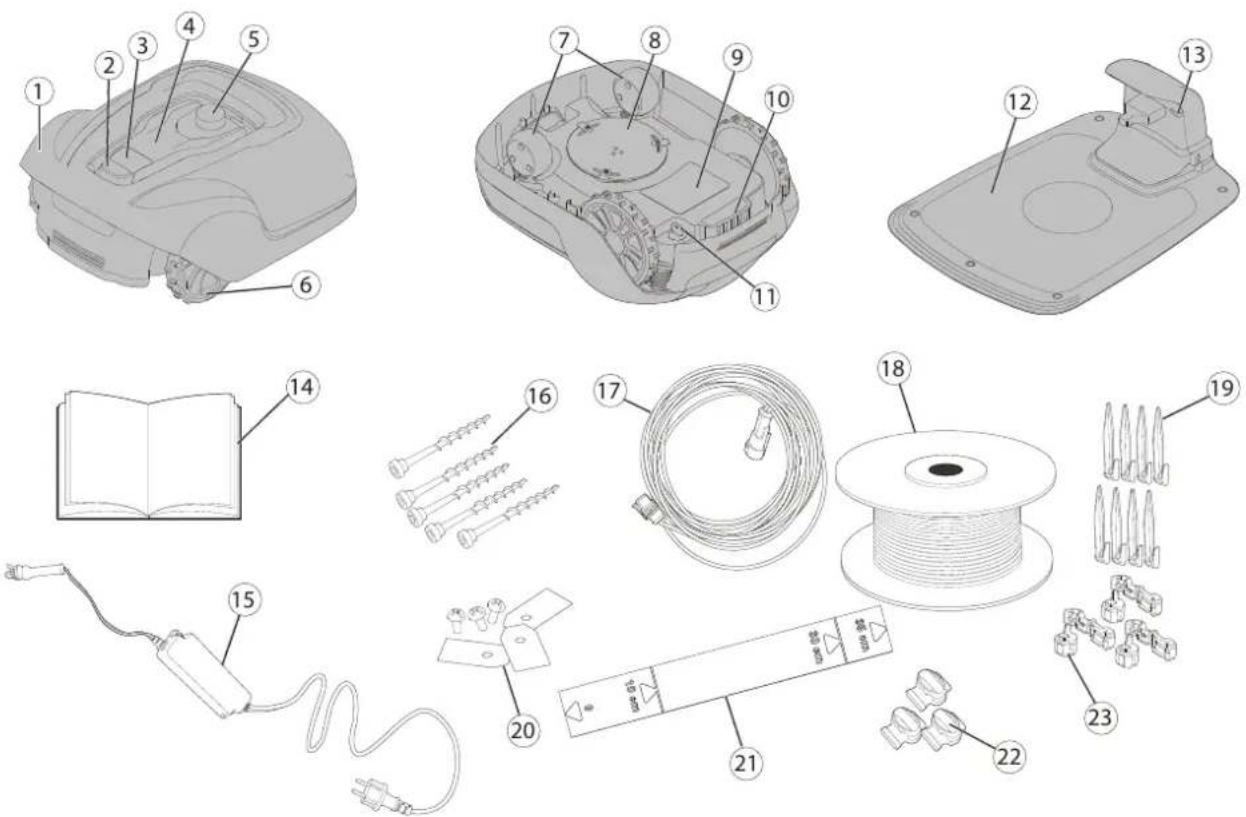

1 Tampa removal
2 Botao Stop (parar)
3 Botao Start (iniciar)
4 Indicadores LED
5 Ajuste de altera de corte
6 Rodas traseiras
7 Rodas dienteiras
8 Disco de lamina
9 Tampa do compartmento da bateria
10 Pega de transporte
11 Chave de segurarca
12 Estação de carrogamento

13 LED para verificacao de functiOnamento
14 Guia rápido emanualdo operador
15 Fornecimento de energia+
16 Parafusos para fixar a estaqao de cargo (x5)
17 Cabo de baixa tensao
18 Rolo de fio para delimitacao e fio guia
19 Molas de arame
20 Láminas extra e parafusos (x3)
21 Regua (corte do topo da caixa)
22 Especial e conectores do fio guia
23 Conectores do rolo de fio

• A aparência da fonte de alimentação pode diferir dependendo do mercado.

Desencaixotar o certa-relva e materiais de instalacao. Certificque-se de que todas as peças mostradas na Figura 1 estao incluidas e nao estao danificadas. Se quaisquer itens estiverem em falta ou danificados, contacte o seu revendedor.

Guarde o guia rápido num lugar seguro uma vez que contentorowningo exclusivo para seu corta-relva.

Leia toda a secção antes de iniciar a instalação. A instalação afeta a capacidade do certa-relva. Planeia a instalação com cuidado.

Abaixo está as principalis tarefas dentro da instalacao:

• Preparação e Esquema de Planeamento
• Instalar e ligar a estação de carrogamento
• Ligar a fonte de alimentacao
• Carregamento inicial da bateria
• Instalar o fio de delimitacao
  Instalar o fio guia
• Calibrar e arranque inicial

Preparação E Esquema De Planeamento

Certifique-se de que as seguiñtes condições existem na area operacional,onde sera uso oorta-relva:

A relva é menor do que 10 cm.
- Não existem pedras, peças soltas de madeira, fios, cabos de rede ativos e outros objetivos estranhos.
A area de atuação é equilibrada e não tem fossos, sulcos e encostas ingremes superiores a 35%.

As ferramentas a seguir sao necessarias para a instalacao, mas nao está inclidas:

• Martelo/martelo de borracha para colocar os pinos no chao
• Combinação de um alicate paraURT o fio de delimitação
• Polygrip para pressionar os acopladores+juntos
• Chave sextavada de 6mm para fixar a estação de carreamento a terra

Instalacao

Instalacao E Ligação Da Estação De Carregamento

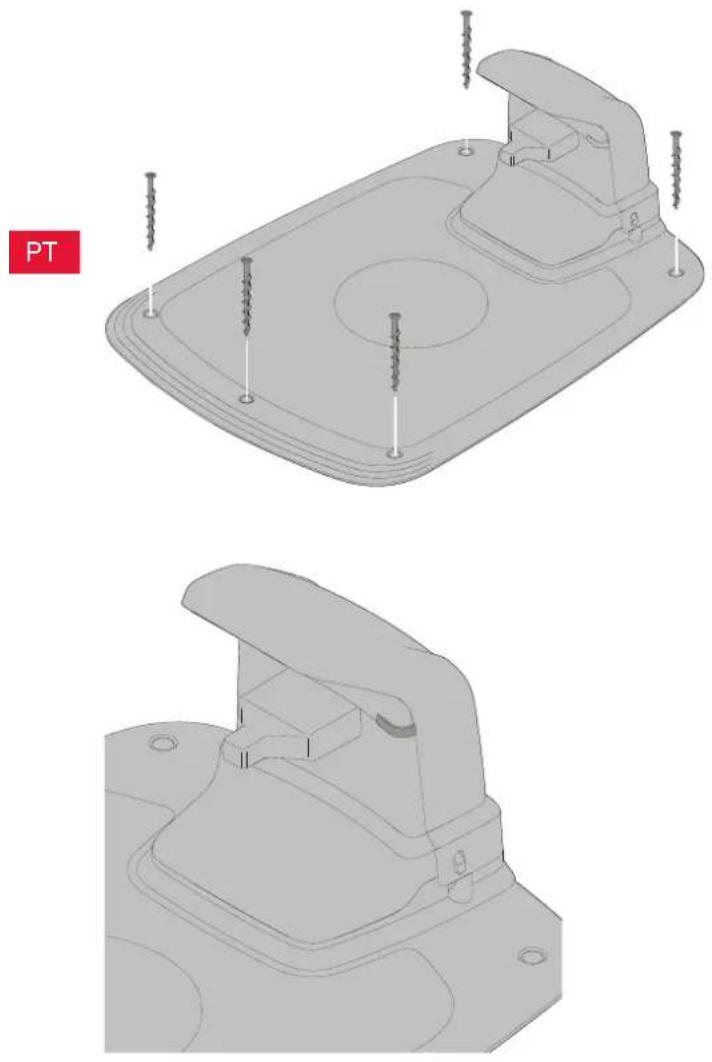

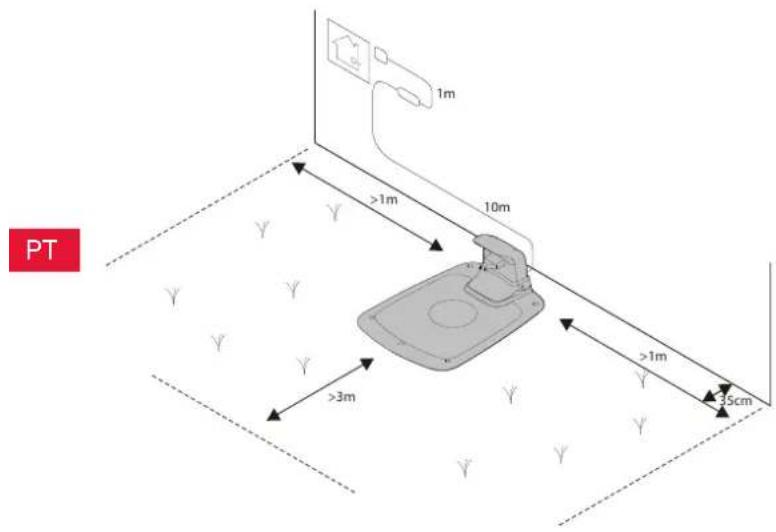

• Em um local nivelado fora da luz direta do sol (a parte frontal da estação de corregamento não deve ser 5 cm mais alta ou mais baixa do que a parte traseira).
• Perto de uma tomada eletrica (o cabo de baixa tensao tem 10 m de comprimento).
• Com pelo menos 3 m narente e 1 m para cada lado (Não colocar em espacços confinados na area operacional.

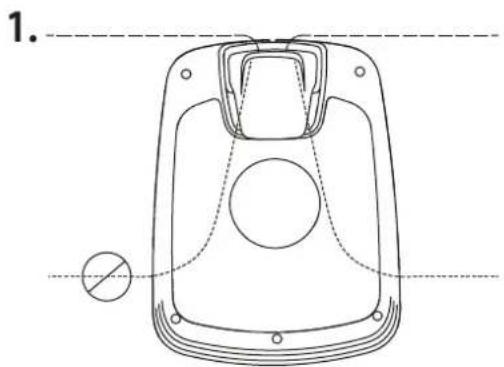

A estação de corregamento deve estar completenessmente dentro da area de functimento, conforme aparecido na imagem.

Ligar A Fonte De Alimentacao

Ligue a fonte de alimentacao em um ambiente fresco e seco; fora da luz direta do sol.

Se a fonte de alimentacao estiver ligada a uma tomada eltrica ao ar livre, deve ser aprovada para uso ao ar livre. O cabo de baixa tensao pode atravessar a area de atuação se for grampeado para baixo ou enterrado.

CUIDADO: Não cortar, emendar ou alterar o cabo de baixa tensão. Alterar o cabo de baixa tensão é anular a garantia do produits.

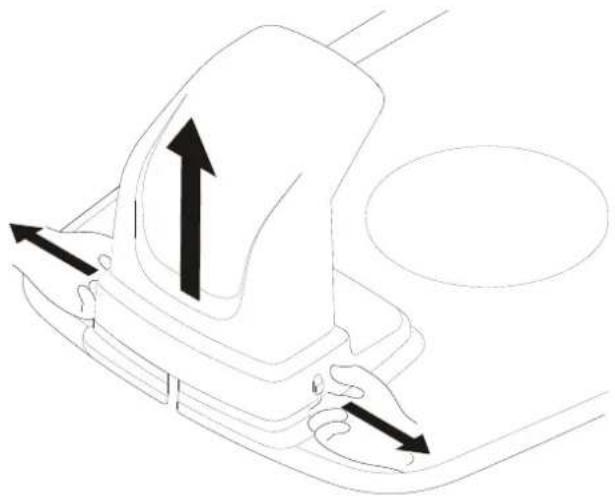

Remova a tampa protetora na estaqao de corregamento ao premir as guias de cada lado da base e levantar a tampa.

Ligue o cabo de baixa tensao a estacao de correamento.

Introduza o cabo de baixa tensão por eles das guias para o prender na estação de carrogamento.

Ligue o cabo de alimentacao, a uma tomada elétrica100-240 V.

Carregamento Inicial Da Bateria

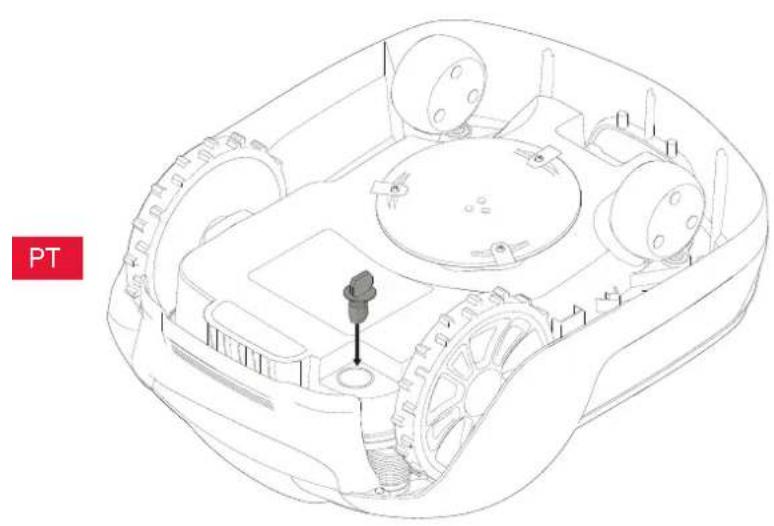

Insira a chave de segurar na parte de baixo do corte-relva e gire para a posicao de Enable (acionar).

Coloque o certa-relva na estaqao de corregamento quando os fios-guia e fio de delimitacao sao colocados.

O certa-relva não pode ser uso antes de conclusão a instalacao.

Instalar O Fio De Delimitacao

Ao instalar o fio de delimitacao, ha una série de situacoes a considerar, conforme descririto naanela abaixo.

Tabela 1. Manipulacao de desvios e obstaculos na area operacionl

VARIÇÃO DENTRO DA AREA DE ATUÇÃO PLANEAMENTO DO FIO DE DELIMINAÇÃO
Fixe o;nível de obstáculos que o certa-relva pode atravessar(caminhos de pavimento em pedra ou similar)	C Coloque o fio de delimitação sob as pedras do pavimento ou na junçãoentre as pedras do pavimento.Nunca passe o certa-relva sobre cascalho, palha ou material similarque possa danficar as lâminas.
Obstáculos fixos ± 1 cm de alta Coloque o fio de delimitação a 10 cm do Obstáculo.
Obstáculos fixos com 1 - 5 cm de alta (pequenas valas, canteiros deflores ou lancis baixos)	C Coloque o fio de delimitação a 30 cm do obstáculo.
Obstáculos fixos de 5 cm ou superiores (cercas ou muros) Coloque o fio de delimitação a 35 cm do obstáculo.
Obstáculos fixos maiorres que 15 cm que podem suportar uma colisão(árvores ou arbustos)	Sem medidas necessarias; o certa-relva giraré em redor quando colidir com este tipo de obstáculo.
Obstáculos fixos que se inclinam ligeiramente como pedras ou árvoresde grande porte com raizes levantadas	C Coloque o fio de delimitação a 30 cm ou remove o obstáculo.
Obstáculos fixos que não consagemar suportar uma colisão Coloque o fio de delimitação a 30 cm de e em volta do obstáculo edepos补水 e colocá-lo atraves do mesmo caminho.
Passagens longas e estreitas e和地区 mais estreitas do que 1,5 m Instale um fio-guia.
Extremidades num declive, estrada, precipíce ou água. Suplemento do fio de delimitação com uma barreira fisica a pello menos 15 cm de alta.
Inclinação de até 35% dentro da区内 de funconamento Sem medidas necessarias; o certa-relva pode operar até 35%,enquanto a inclinação não estiver no limite da区内 operacional.
Inclinações inferiores a 15% na extremidade da区内 de funconamento Coloque o fio de delimitação normalmente.
Inclinações superiores a 15% na extremidade da区内 defunconamento	Não levante o fio de delimitação a menos que exista um obstáculofixo (cerca ou parede) para fazer que o certa-relva saía da区内 de atuação.Quando uma parte da extremidade externa da区内 operacional temuma inclinação superior a 15%; colque o fio de delimitação 20 cmnuma superficie plana antes do inico da inclinação.

NOTA: O gradualte de inclinação é definido em unidas de percentagem (%). A inclinação como uma unida de percentagem é calculada como a differenca de altitude em centimetros a cada metro. Se, por example, a differenca de altitude for de 10 cm, o gradualte de inclinação é 10%.

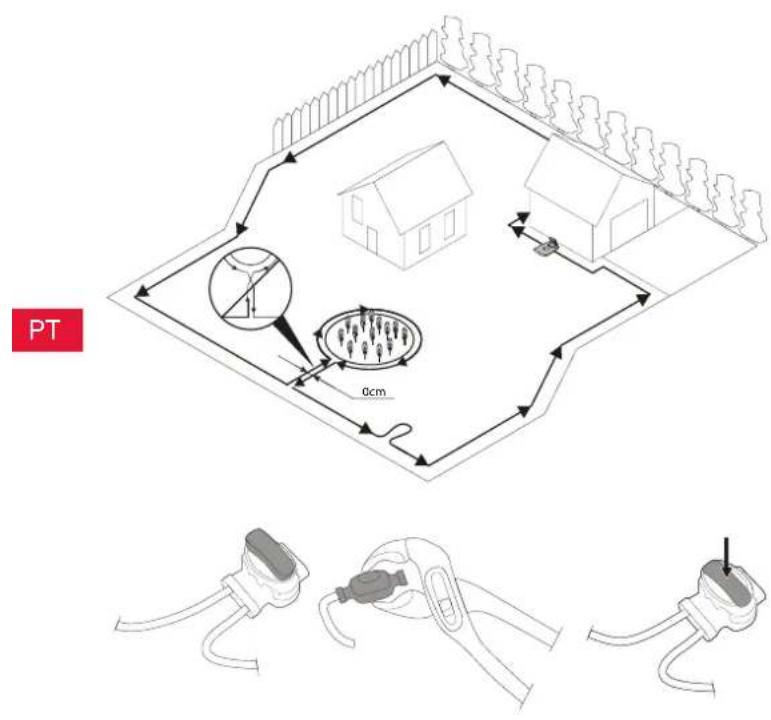

Temporariamente, prenda a extremidade do rolo de fio a uma estaca ou除外 ojeito na estação de correamento.

Estenda o rolo de fio no sentido anti-horário apenas dentro do limite planeado da area operacional, levando em consideração as regras no quadro 1, às vezes para a estação de correamento.

Se vai instalar um fio-guia, crie um ilho com circa de 20 cm de fio extra de delimitacao no punto onde o fio-guia sera posteriormente ligado.

Consulte Instalar um fio-guiia na pagina 15 para obter mais informacoes.

Se o fio de delimitacao for demasiado curto, utilize o espalcador fornecido e os connectores do fio-guiia para acrescentar fio de delimitacao como indicado:

1 Insira às extremidades do fio de delimitação no espaçador e conector do fio-guia. Verifique se os fios estao totalmente inseridos no espaçador e oriente o conector do fio para que as extremidades sejam visíveis atraves do espaçador e oriente o conector do fio.
2 Aperte o botão em cima do espaçador e oriente o conector do fio utilizingo um Polygrip ate ouvir um clique.

Coloque a bobina dorolo de fiona estaço de correamento.

Volte em torno do limite da area operacional e fixe o fio de delimitacao using pinos ou enterrado no solo. Sao recomendados pinos, uma vez que permito o ajuste durante as primeiras semanas da operationa.

Ao fixar o fio de delimitacao com pinos:

Corte a relva muito baixa com um certa-relva padrão ou um aparador onde o fio está colocado.
- Coloque o fio de delimitação no chão e segure-o com pinos proxies um do除外.
Empurre ou martele os pinos no chao.

Não empure os pinos muito fundosno chao para poderem esticar o fio de delimitacao.

Quando enterrar o fio de delimitacao:

• Enterre o flo de delimitacao a 1—20 cm no chao.

Quando o fio de delimitacao estiver completeness definido e seguro, instale conectores de rolo de fio como se segue:

1 Abra o conector do rolo de fio e coloque o fio na aderência de conector do rolo de fio.
2 Pressione os conectores do rolo de fio juntos usingo um Polygrip ate ouvir um clique.

Corte qualquer excesso do fio de delimitacao 1-2 cm acima de cada conector.

1 Retire a tampa protetora na estação de corregamento e passo o fio porTRS das guias para dentro do canal na traseira da estação de corregamento.
2 Pressione o conector sobre os pinos de metal na estacao de carregamento (marcadacomsetas esquerda e direita).
3 NOTA: Verifique se o fio de delimitacao a direita da estacao de carregamento está ligado a seta que aponta para a direita e o mesmo para o lado esquerdo.

Instalacao

Instalar Um Fio-Guia

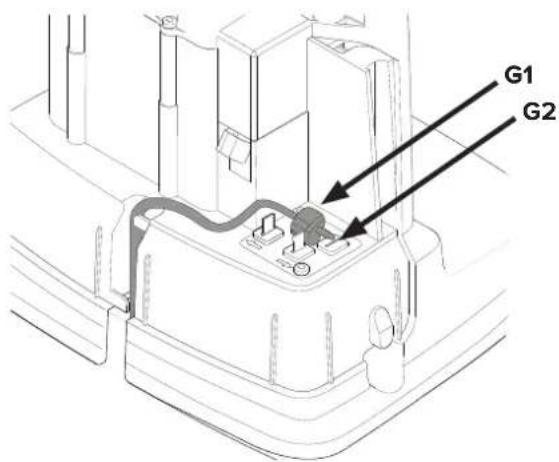

O corta-relva usa o fio-guía optional para encontrar o seu caminho de volta para a estação de corregamento, mas también encontrarAreas de dificil alcance da area operacional. Por exemplo, o fio-guía é colocado entre o carregador e uma parte remota da area de trabalho ou atraves de uma passagem estreita.

Para passagens estreitas (menos de 3 m) ou para reduzir os tempos de busca, recomenda-se um fio-guia.

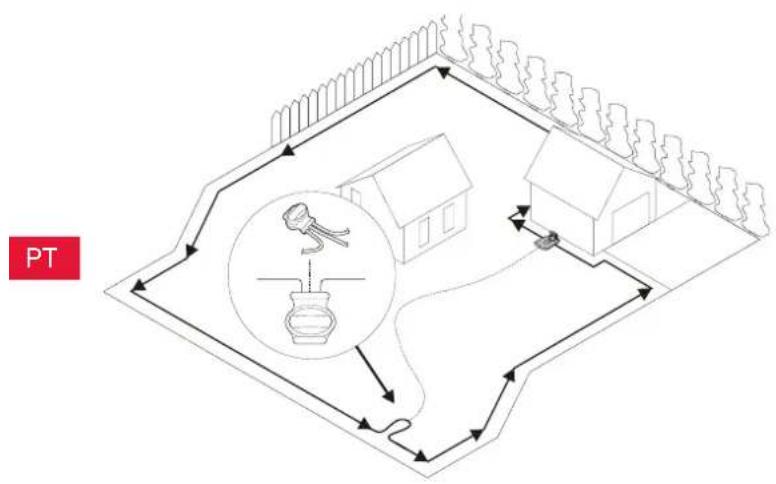

Planeia a localização do fio-guia antes de dispon o fio de delimitação.

Use o mesmo rolto de cabo para o fio de delimitacao e o fio-guia.

O fio-guia, como o fio de delimitacao, deve ser fixo a terra com pinos ou enterrado.

Ao instalar o fio-guiia em uma encosta ingreme, coloque o fio num angulo de inclinação para que seja mais fácil para o corta-relva seguir o fio-guiia na encosta.

Não coloque o fio-guiá em ángulos agudos ou o corta-relva terá dificuldade em segui-lo.

Nao coloque o fio-gui a menos de 30 cm do fio de delimitacao.

Não coloque o fio-guia atraves do fio de delimitação.

Passo o fio-guiia em linha reta sob a placu de correamento e,deois, no minimo 2 m em linha reta para fora da extremidade frontal da plac.

Deixe tanto espoço quando possível à esquerda do flo-gula (como pode ser visto quando virado para a estação de correamento).

Passo o fio-guia para o rolo no fio de delimitacao onde o fio-guia ligado.

Corte o fio de limitacao com o alicate da combinacao.

Insira às extremidades do fio de delimitação, bem como o fim do fio-guia naança e o conector do fio-guia. Veríquise se os fios estao totalmente inseridos no espaçador e oriente o conector do fio-guia de modo às extremidades ficarem visíveis atraves da ligação e do conector do fio-guia.

Pressione o botão por cima da lígia e oriente o flo-guía totalmente usingo um Poligrip até ouvir um clique.

Fixe a uniao e os fios de delimitacao e fios-gula com pinos ou enterrando.

Ligue o fio-guià à estação de cargo, como se segue:

1 Retire a tampa protetora da estaqao de correamento e passe o fio-gua por tras das gulas para o canal, levando ao terminals.
2 Ligue o fio-guiia ao pino de contacto na estaqao de corregamento rotulada G.

Instalar um segundo fio-guia

1 Se tiver mais do que uma passagem estreita ou um jardim complicado, pode instalar um segundo fio-guia. Para也是如此, sugas passos de Instalacao do fio-guia, exceto a ligaçao à cavilha de contacto na本站e de correamento assinalada G2.

Instalacao

Calibracao E Arranque Inicial

Proteja a estação de corregamento no chão usingo os cinco parafudos de fixação fornecidos e uma chave Allen de 6 mm.

NOTA: Não faça novos furos na placá de base estação de corregamento. So pode utilizes os buracos existentes para fixar a placá de base para o chão.

NOTA: Não pise ou caminho sobre a placá de base estação de carregamento.

Verifique o indicator de LED na estaqao de correamento:

• O indicator LED acende continuamente verde se a tensão de saída da fonte de alimentação estiver disponible e o fio de delimitação não for interrompido.

O LED não acende quando a tensão de saída da fonte de alimentação não está disponible.

Se o LED indicator não做不到 uma luz verde ou solida, consulte Indicador LED na colocação de correlogamento na网页 24 para soluções de problemas.

Emparelhe o corta-relva com a Mobile App conforme as instruções de Emparelhamento Mobile App para corta-relva na páginá 19.

Funcimiento

Iniciar E Parar O Corta-Relva

Desligar O Corta-Relva

Ajustar A Altura De Corte

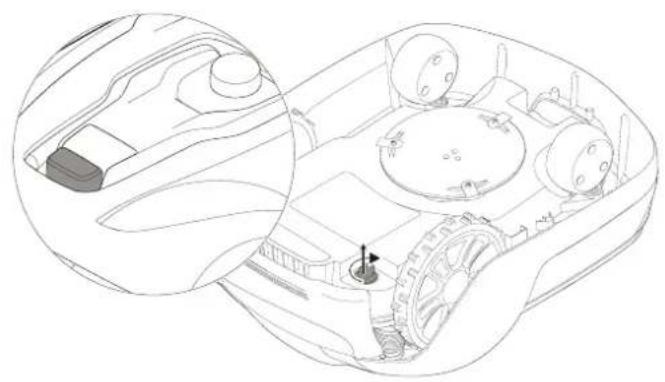

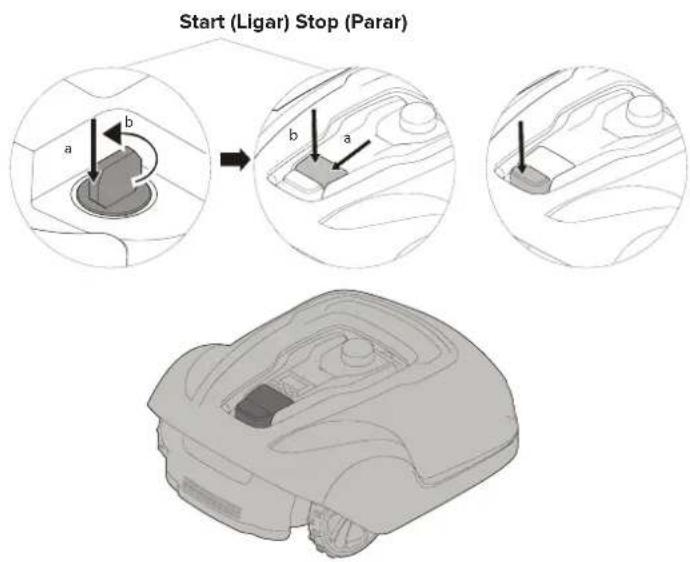

Para iniciar oorta-relva:

1 Insira a chave de segurar e rode para a esquerda para a posicao "1".
2 Deslize a trava do botao START paraTRS.
3 Pressione o botao START.

Para parar o corta-relva:

Pressione o botão STOP noorta-relva.

Pressione o botão STOP no certa-relva e retire a chave de segurarça.

AVISO! Retire sempre a chave de segurar ao executar a manutenacao ou se o certa-relva for movido.

Para as primeiras semanas de corte, defina a alta de corte para 60mm para evaporar cortar o fio de delimitacao e fio-guia. Reduza a configuracao um passo a cada sextana dai em diante ate atingir a alta de corte desejada.

Gire o botão de ajuste de altera de corte para a posicao pretendida. O ajuste的选择ado é a marca no corpo que coincide com a seta no botão.

Gire no sentido anti-horário para diminuiar a altitude de corte.

A alterations de corte para o corta-relva pode ser ajustada entre 20 e 60 mm.

Funcimiento

Levantar E Transportar O Corta-Relva

PT

Pressione a tecla STOP e retire a chave de segurarca antes de levantar. Levante sempre o cortador usingo a pega de transporte.

Emparelhamento App Móvel Para Corta-Relva

Transfira a app Cramer GreenGuide App Store/Google Play e siga as instruções no érá sobre como emparelhá o corta-relva. Tenha o Código de emparelamento único (encontrado no manual guía<rápido) e o corta-relva à não.

AVISO! Use luvas de protecao quando manusear ou travaHar perto de lamInas afladas.

AVISO! Antes de trabajoar como corta-relva em si, retire a chave de segurarca.

AVISO! Antes de trabajo na estação de corregamento ou allimentação eletrica, retire a fcha da tomada.

• Inspecione visual e periodicamente o corta-relva e substitua as peças desgastadas ou danificadas por segurarca.
  Verifique se as laminas giram livrente
• Mantenha todas as porcas e parafudos apertados para ter certeza que o certa-relva está em condição de trabalho seguro.
  A vida de funciona normal das lamas é de 2 a 6 semanas, quando usadas na capacidade de arema maxima e durante mais tempo para areas menos.
  CUIDADO: Láminas rombas resultam num mau corte da relva; requirem mais energia e menor tempo entre carregamentos de bateria.
• Limpe o corta-relva regularmente para melhor funciona.

Segure o corta-relva com uma maior e levante firmamente em um dos cantos do corpo e repita para todos os quatro cantos, até que o corpo se solte do chassi.

Volte a colocar o corpo, alinhando o corpo no chassis e pressionar firmamente para baixo até ouvir o clique. Verifique se o corpo está firmamente acoplado ao chassis.

Limpeza

AVISO! Pressione o botão STOP e retire a chave de segurar naftere Ilmpar.

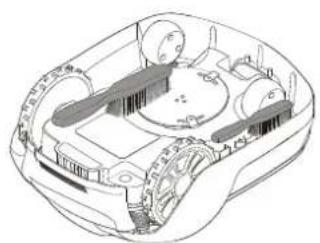

Limpe o exterior doorta-relva cuidadosamente com una escova macia, um pano humido e mangueira de agua de baixa pressao, se necessario. Remova o corpo do chassis.

Gire o corta-relva para o lado e limpe a area da lamina e as rodas com una escova dura ou um raspador para remove aparas de relva compactadas.

Substituição Das Líminas

Manutenção Da Bateria

AVISO! Pressione o botão STOP e remove a chave de segurança antes de substituir as lâminas e use luvas de proteção.

AVISO! Use somente da lamina GLOBO: 333092355

CUIDADO: Use apenas peças de substituição originais.

Substitua todas as tres láminas e parafusos como um Conjunto ao mesmo tempo.

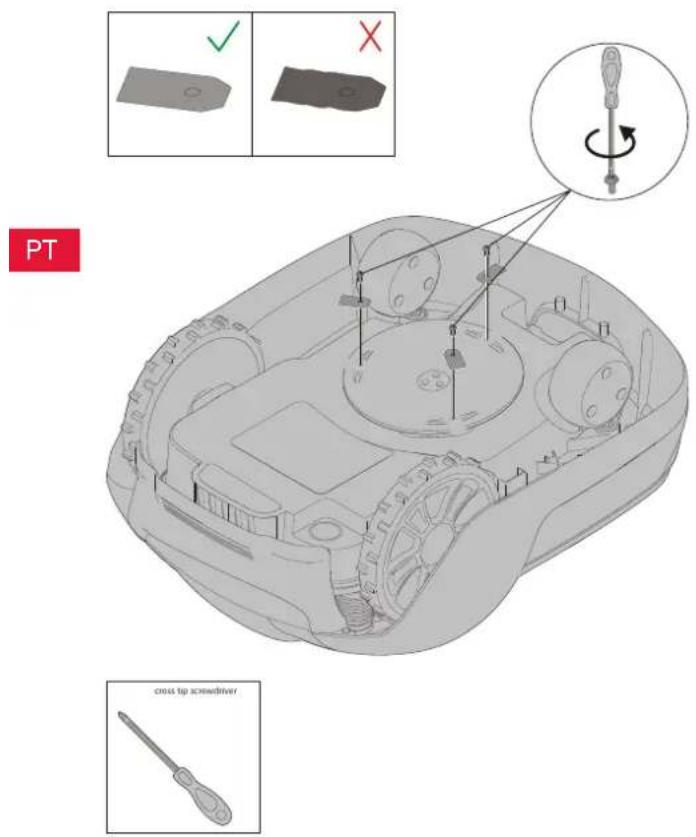

Vire oorta-relva de cabeça para baixo.

Desaperte os parafusos usingo um entalhe em LINHA reta ou uma chave de fendas de cabeca chata.

Aparafuse as novas lâminas com parafusos novos.

Verifique se as laminas giram livrente

AVISO! Em caso de fuga de eletrólltos, lave com água/agente de neutralização e procurecretados médicos se eletrólltosentrarem emcontacto com os olhos.

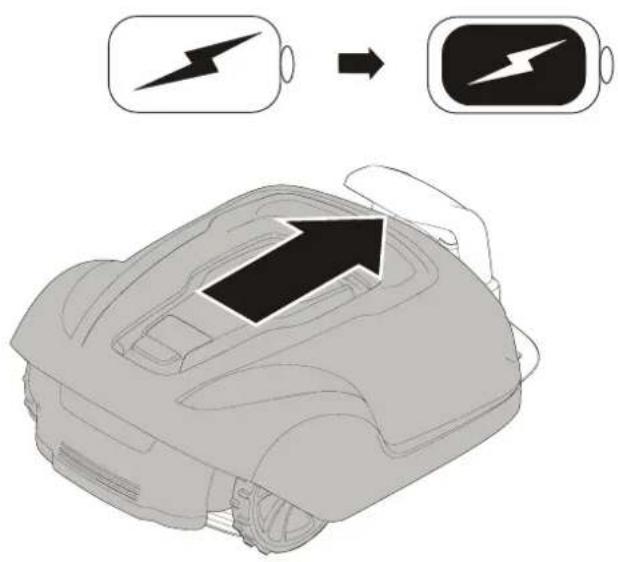

So carregue a bateria na estação de carragemento original. O uso incorreço pode resultar em什麽 eletrico, sobreaquecisiono ou vizamento de liquido corrosivo da bateria.

A bateria está isente de manutenção, mas tem uma vidautil limitada de 2a4anos dependendo da duraçao da temporada e dequantas horas por dia o corta-relva é usado.

Substitur A Bateria

AVISO! Presslone o botão STOP e remove a chave de segurança antes de substituir a bateria e use luvas de proteção.

CUIDADO: Use apenas peças de substituição originais.

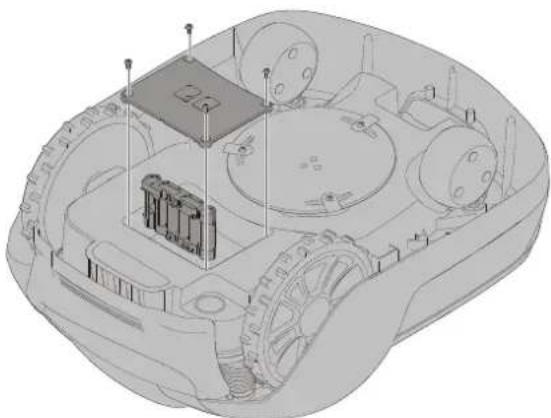

Vire o corta-relva de cabeza para boa e remove os quatre parafudos Torx T20 e remove a tampa da bateria.

Desigue o conector terminal da bateria.

Retire a bateria para fora.

Insira a bateria nova na ranhura 1 (ranhura traseira).

Encaixe o conector terminal da bateria a a bateria nova.

Volte a colocar a tampa da bateria e Insira e aperte os quatre parafusos Torx T20.

Elimine a bateria antiga em conformidade com as normas ambientais locais.

Armazenamento Do Corta-Relva No Inverno

Limpe sempre o corta-relva antes de guardar no inverno.

Carregue a bateria Completely antes de guardar no inverno. Se a bateria não estiver totalmente carregada o corta-relva pode ficar danificado e, emCERTOS casos inutilizando.

CUIDADO: Se a bateria não estiver completenesse carregada, pode ficar danificado e emCERTOS CASES inutilizado.

Inspecione o estado dos itens de desgaste; se as laminas estao afiadas e se as laminas e as rodas dianteiras giram livrente. Corrila eventuales deficiencias.

Armazene o cortador de pe num ambiente seco, isento de gelo e assente em todas as quatro rodas.

Armazenamento Da Estação De Carregamento No Inverno

Quando possivel, desigue o fio de delimitacao e o fio-gui da estagao de carragemto e guarde a estagao de carreamento e a fonte de alimentacao dentro de casa.

Deixe o fio de delimitacao e o flo-gua no chao, mas proteja as extremidades dos fios de humidade, ao ligar a um acoplador original ou colocar em um recipiente com graxa.

Se não for possivel armazenar a estação de corregamento dentro de casa, a estação de corregamento deve permanecer ligada à但现在, o fio de delimitação e os fios de guia.

Apos O Armazenamento Do Inverno

Inspecione o corta-relva e o contacto da estaqao de carregamento e as tiras de correamento quando a corso, queimaduras ou suidade. Se as tiras de correamento ou os contactosrequireem limpeza, limpe com um pano de esmeril de classe final.

Esta secção también aparece algunos sintomas que podem orientá-lo se o certa-relva não funciona como esperado.

Indicador Led Do Corta-Relvaligado

DIODO EMISSOR DE LUX ES ADO SIGNIFICADO ÀRNÉ
1. A Functionar (verde)	A pescar Aária deURTAR relva parou com o botão de parar naária	Prima "Start" naária para iniciar ou funciona
	Ligada Aária deURTAR relva está no modo de acontecimiento (a carregar, parada na址ação de correamento, pausada, aURTAR relva ou a procurar)
	Desligada A chave de segurança está na posicao de desligada. Aária deURTAR relva está no estado deerro ou àespera do ."código PIN."
2. Conectividade (azul)	Intermitente	A tentar ligar ao servidor de Internet
	Ligado	Ligado ao servidor de Internet
	Desligado	corta-relva não em "Modo Power On"
3. Segurança (amarelo)	Intermitente	Autorização de ."código PIN necessária	...atravês do App ".óvel.
	Desligado	Nenhum pin exigido	Nenhuma"ação necessária
4. Erro (vermelho)	Intermitente	Corta-relva parado com oerro	Verifique o motivo doerro e reinicie-o pressionando o botão Start no certa-relva.

Leds Indicadores Na Estação De Carreamento

DIODO EMISSOR DE LUZ	ESTADO SIGNIFICIAO	ADO AÇÃO
5. Verde Ligado Delimitação e estatão de carregamento OK Nenhuma ação necessária.
Azul Interm让它 Fio de delimitação quebrado ou não ligado Verificar e reparar o fio de delimitação.
Vermelho Interm让它 Avaria eletrónica na unidade da estatão de carregamento ou de alimentação electrica			Por favor, contacte o seu revendedor.

Sintomas

Se o certa-relva não funciona conforme o esperado, siga o guia de solucao de problemas abaixo.

SINTOMAS CAUSA ACADE
O corte-relva tem dificuldade em encaixar na estação de carregamento	A estação de carregamento está inclinada. Coloque a estação de carregamento numa superficieque esteja inteiramente nivelada. Consulte Instalar e ligar a estação de carregamento na网页 9.
	O fio de delimitação não está colocado corretoamente em relação à estação de carregamento.	Verifique se a estação de carregamento e o fio de delimitação foram instalados corretamente. Consulte Instalar e ligar a estação de carregamento na网页 9.
Resultados de cortes irregulares	O corta-relva travaça poucas horas por dia. Aumente o tempo de operação. Consulte a função de颍amento na Mobile App.
	A forma da area de trabalho require a realização de configuraçõesmanuals para o corte-relva encontrar o caminho para todas as和地区 remotas.	Ajuste a cobertura de relva para orientar o corte-relva para uma ou mais和地区 remotas. Consulte as configurações da função na Mobile App.
	A forma da area de trabalho require a realização de configuraçõesmanuals para o corta-relva encontrar o caminho para todas as和地区 remotas.	Tente limitar a area de funcionalmente ouacularo tempo de operação. Consulte a função de颍amento na Mobile App.
	As lâminas estao rombas. Substitua todas as lâminas e os parafusos para que as peças rotativas esteyam equilibradas. Ver Substituir lâminas na网页 21.
	A relva fica no disco de lâmina ou em torno do eixo do motor.	Verifique se o disco da lâmina gira fácilmente. Se não, remove a relva e os objetivos estranhos. Consulte Manutenção na网页 20.
O corta-relva cordatarda期内os mais curtos do que o habitual entre as cargas	Relva ou及其他 objecto estranho está a bloquear o disco de lâmina.	Remova a relva e outros estranhos. Consulte Manutenção na网页 20.
	A bateria está esgotada. Substitua a bateria. Consulte Substituição da bateria, na网页 22.
Tempos de corte e de carregamento menores do que o habitual	A bateria está esgotada Substitua a bateria. Consulte Substituição da bateria, na网页 22.

Quebras No Fio De Delimitacao E Fio-Guaia

As quebras no fio de delimitacao e fio-guia (se instalado) sao geralmente o resultado de dano fisico intencional.

Inspecione todo o fio de delimitacao a partir da estaciono de carregamento e de volta.

Inspecione o fio-guia (se instalado) da estaqao de carragemoto para a ligaao no fio de delimitacao.

Verifiquese todos os acoplamente foram devidamente espremidos para fazer ligações.

	Optimow 10 Optimow 15 Optimow 20
Dimensoes:
Altura 26 cm 26 cm 26 cm
Comprimento: 62 cm 62 cm 62 cm
Largura: 50 cm 50 cm 50 cm
Peso 11 kg 11 kg 11 kg
Sistema eletrico:
Bateria, bateria de iões de litro especial 24 V / 2.0 Ah, peça n° 211022355	24 V / 2.0 Ah, peça n° 211022355	24 V / 2.0 Ah, peça n° 211022355
Alimentação: 100-240 V/32 V DC 100-240 V/32 V DC
Comprimento do cabo de baixa tensão	10 m 10 m 10 m
Consumo médio de energia em uso máximo	8 kWh/mês para uma区内e de trabalho de 1 000 m²	10 kWh/mês para uma区内e de trabalho de 1 500 m²	12 kWh/mês para uma区内e de trabalho de 2,000 m²
Corrente de cargo 1,3 UM CC	1,3 UM CC	2.4 A DC
Média de tempo de carragemento	140 minutos	70 minutos	40 minutos
Tempo médio de corte	70 minutos	70 minutos	70 minutos
Emissões de ruído: *)
Nível de ruído de potência sonora medico **	58 dB (A)	58 dB (A)	58 dB (A)
Nível de ruído de potência sonora garantido	60 dB (A) 60 dB (A)	60 dB (A)
Nível de ruído de pressão sonora ***	47 dB (A)	47 dB (A)	47 dB (A)
Corta-relva:
Sistema de corte	Três lâminas de corte rotativas	Três lâminas de corte rotativas	Três lâminas de corte rotativas
Consumo médio de energia durante o corte	25 W ± 20%	25 W ± 20%	25 W ± 20%
Altura de corte	2-6 cm	2-6 cm	2-6 cm
Largura de corte	22 cm 22 cm 22 cm
Passagem o mais estreita possível	60 cm 60 cm 60 cm
Ángulo máximo de arealde corte	35%	35%	35%
Ángulo máximo do fio de delimitação	15%	15%	15%
Fio de delimitação de comprimento máximo	800 m	800 m	800 m
Capacidade máxima de trabalho	1,000 m²	1,500 m²	2,000 m²
Capacidade de arealcomendada	0 - 700 m²	500 - 1,200 m²	1000 - 1,700 m²
Classificação IP:
Corta-relva	IPX5	IPX5 IPX5
Estação de corregamento	IPX2	IPX2 IPX2
Alimentação: IP67	IP67	IP67

) Emissões de ruido no ambiente medidas como potência (LWA) em conformidade com Diretiva CE 2000/14/CE. O[nével de potência de som garantido inclui variação na produção, bem como a variação do Código de teste com 1-3 dB (a).
As declaracoes de emissao de ruido estao em conformidade com a EN 50636-2-107:2015
*) incertezas KWA, 2 dB (A)
*** incertezas KPA, 2-4 dB (A)

Dados Técnicos

Folha de datas das frequências do rádio
	GPRS(SARA-G350)	Dispositivos de curto alcance (DCA) (fio delimitador)
Banda de Frequência	GSM 850 MHzE-GSM 900 MHzDCS 1800 MHzPCS 1900 MHz	0~148.5KHz
Classe enerética	Classe 4 (33 dBm) para 850/900 bandasClass 1 (30 dBm) para 1800/1900 bandas	NA

Produção Ambiental

De acordo com a lei Europeia 2012/19/UE, equipamentos eletricos e eletrónicos que não sejam mais'utilizáveis e de acordo com a leição Europeia 2006/66/CE, baterias com defeito ou packs de baterias usados, devem ser recolhidos separatamente e eliminados de uma forma ambientalmente correta.

O*simbolo sobre o corta-relva ou a sua embalagem indica que este produit nao pode ser tratado como lixo domestico. Em vez disso, deve ser deixado em um centro de reciclagem adequado para reciclar os seuas componentes eletronicos e baterias.

As baterias estao so colocadas entre o chassis sob oorta-relva. Consulte Substitulacao da bateria, na pagina 22 para remoço da bateria.

Ao garantir que este produit écioudado corretamente, podeaabdar a neutralizar o potencial impacto negativo sobre o ambiente e as pessoas, o que pode resultar atraves da gestao deresiduos incorrente deste produits.

Para informações mais detolvimento sobre a recicagem deste produits, contate o seu@municpio,o服务于residuosdomesticooua lojaondeadquiriuoproduo.

A recolha seletriva de produits usados e embalagens permite que os materiais se reciclem e voltem a utiliser. A reutilização dos materiais reciclados ajuda a prevenir a poluição Ambiental e reduz a procura de materias primas.

A recolha seletriva de produits usados e embalagens permite que os materiais se reciclem e voltem a utiliser. A reutilização dos materiais reciclados ajuda a prevenir a poluição Ambiental e reduz a procura de materias primas.

Termos de garantia

GLOBGRO AB, Globe Group Europe garante a funcionalidade deste produits por um periodo de dois anos (a partir de data de compra). A garantia cobre defeitos graves relativos aos materiais ou defeitos de fabrico. Dento do periodo de garantia, iremos substituir o produit ou reparar-se sem nenhum custo, se forem satisfeitas as seguientes condições:

• O certa-relva e a estação de cargo é poum ser realizados em conformidade com as instruções deste manual do operador.
  Osutilizadores ou terreiros nao autorizados nao devem tentar reparar o produits.

Exemplos de falhas que não está incluíos na garantia:

PT

Danos causados por raios.

Danos causados por armazenamento inadequado da bateria ou manipulacao de bateria.
- Danos causados pela'utilisation de uma bateria que não seja a bateria original.
- Danos causados por não utiliser peças originais de substituição e acessórios, tais como lâminas e material de instalação.
Danos no cabo do fio.

As lâminas são vistas como descartáveis e não está cobertas pela garantia.

Casó ocorrê uma falha com seu corte-relva, entre em contacto com o revendador para obter instruções adcionais. Tenha à maior seu recibo e número de série do produits para assistência mais<rapida.

(AplicavelapanasasversoesEuropeias)

Nome e morada da Fabricante:

Fabricante: GLOBGRO AB, Globe Group Europe

Morada: Propellergatan 1, 21115 Malmö, Sweden

Nome e morada da pessoa autorizada a compiling o ficheiro Tecnico:

Nome: Peter Soderstrom

Morada: Propellergatan 1, 21115 Malmö, Sweden

especificações do produits

especificações do produits

• Este em conformidade com as cláusulas das seguintes diretivas:

2014/30/EU

2014/53/EU

2006/42/EC

2011/65/EU & (EU) 2015/863

2014/35/EU

278/2009/EC

• Foram realizadas as seguientes normas harmonizadas europeias (peças/classes de):

EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301511, EN 50563, EN 303413, EN 303447, Draft EN 301489-1, Draft EN 301489-52, Draft EN 301489-19,

Método de avaliação da conformidade para:Annex V/Directive 2000/14/EC

Organismo notificado envolvido:

Nome: Intertek Testing & Certification Ltd.(Organismo notificado 0359)

Diretor de qualidade

Malmö, 03. 03. 2019

NL
