Μετά την αφαίρεση των φίλτρων λίπους, μπορείτε να τοποθετήσετε τα φίλτρα ενεργού άνθρακα (Εικ. 8). T1. T2. T3. Κουμπί ON/OFF timer: πατήστε για να προγραμματίσετε την αυτόματη απενεργοποίηση: Ταχύτητα 1: 20 λεπτά Ταχύτητα 2: 15 λεπτά Ταχύτητα 3: 10 λεπτά Εντατική ταχύτητα: 5 λεπτά Κουμπί μείωσης ταχύτητας (δύναμη) αναρρόφησης OFF 1: πατήστε επανειλημμένα για να μειώσετε την ταχύτητα μέχρι να απενεργοποιήσετε τον απορροφητήρα. OFF 2: σε οποιαδήποτε ταχύτητα κρατήστε πατημένο για πολύ χρόνο. Κουμπί ON/ αύξηση ταχύτητας (ισχύς) αναρρόφησης (1-2-3- Εντατική) Η εντατική ταχύτητα έχει μια διάρκεια περίπου 5 λεπτών, στη συνέχεια μεταβαίνει αυτόματα στην ταχύτητα 2. Ένδειξη κορεσμού φίλτρων Ο απορροφητήρας δείχνει πότε είναι απαραίτητο να εκτελεσθεί η συντήρηση των φίλτρων: Φίλτρο λίπους (κάθε 40 ώρες περίπου χρήσης): όλα τα LED με μπλε φως Φίλτρο οσμών ενεργού άνθρακα (κάθε 160 ώρες περίπου χρήσης): όλα τα Led με μπλε φως, το led L2 και L3 αναβοσβήνουν. Reset κορεσμού φίλτρων Μετά την εκτέλεση της συντήρησης των φίλτρων πατήστε και κρατήστε πατημένο το κουμπί T1 και T3, τα led L1, L2 και L3 αναβοσβήνουν για λίγο μπλε και στη συνέχεια σβήνουν τελειωτικά. Ενεργοποίηση δείκτη κορεσμού φίλτρου οσμών ενεργού άνθρακα. Ο δείκτης αυτός είναι συνήθως απενεργοποιημένος. Για να τον ενεργοποιήσετε, ακολουθήστε την εξής διαδικασία:43 SV - Instruktioner för montering och användning Följ anvisningarna som återges i manualen noga. Vi avsäger oss allt ansvar för eventuella fel, skador eller eld- svådor som uppstått på apparaten på grund av att instru- ktionerna i manualen inte har efterlevts. Fläktkåpan är tänkt för utsugning av rök och ånga från tillagning och är endast avsedd för hushållsbruk. Fläktkåpan kan se annorlunda ut än på bilden i handbo- ken. Detta påverkar dock inte innehållet i anvisningarna för bruk, underhåll och installation. ! Det är viktigt att spara manualen för att kunna rådfråga den i alla lägen. Vid försäljning, överlåtelse eller ytt ska man försäkra sig om att manualen följer med produkten. ! Läs noga igenom anvisningarna då dessa innehåller en del information om installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produ- kten eller på dess utloppsrör. ! Förvissa dig om att samtliga komponenter inte är skada- de innan du installerar apparaten. Kontakta återförsäljaren och fortsätt ej med installationen om någon komponent är skadad. Varning Innan man utför vilket som helst arbetsmoment för rengöring eller underhåll ska man koppla ur äktkåpan från elnätet genom att dra ut kon- takten eller genom att stänga av generalström- brytaren för aktivering. För samtliga installations- och underhållsmo- ment ska man ha på sig arbetshandskar. Ap- paraten får användas av barn som har fyllt 8 år och av personer med fysiska, sensoriska eller mentala funktionshinder, samt av personer som saknar erfarenhet av och kännedom om appa- raten. Villkoret är då att apparaten används un- der en annan vuxens tillsyn och att dessa per- soner har fått instruktioner kring hur apparaten ska användas på ett säkert sätt och om vilka fa- ror en användning av apparaten kan innebära. Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten. Barn får inte rengöra eller underhålla apparaten utan tillsyn från en vuxen. Användarlokalen ska vara utrustad med en god ventilation när köksäkten används tillsammans med övriga apparater som drivs med gasför- bränning eller med övriga bränslen. Fläktkåpan ska rengöras ofta både utvändigt och invändigt (MINST EN GÅNG I MÅNADEN). Man bör i vilket fall hålla sig till vad som uttry- ckligen har angivits i underhållsinstruktionen i denna manual. Att inte efterleva reglerna för äktkåpans ren- göring och ltrens byte och rengöring medför en brandrisk. Det är absolut förbjudet att tillaga livsmedel ge- nom ambering. Öppna lågor är skadliga för ltren och kan ge upphov till eldsvåda. Därför ska man undvika dem. Stekning ska ske på ett kontrollerat sätt så att den överhettade oljan inte fattar eld. VARNING: När spishällen är i funktion kan äktkåpans åtkomliga delar bli varma. Varning: Anslut inte apparaten till elnätet förrän installationen är helt klar. Vad gäller de tekniska säkerhetsåtgärder som ska vidtas inför rökgasernasuttömning ska man hålla sig till vad som förutses av de bestäm- melser som görs gällande av behöriga lokala myndigheter. Den utsugna luften får inte ledas in i rörlednin- gar som används till evakuering av rökgaser från apparater som drivs av gas eller av övrigt bränsle. Använd aldrig äktkåpan utan gallret korrekt fastsatt! Fläktkåpan ska ALDRIG användas som stödyta för föremål om detta inte anges uttryckligen. Använd endast de fästskruvar som medföljde produkten till installationen. Om inga skruvar medföljde produkten ska man istället köpa rätt sorts skruvar. Använd då skruvar med rätt skruvlängd och som anges närmare i installa- tionsguiden. Om du är osäker över något ska du rådfråga en auktoriserad kundsupport eller en annan personal med liknande kvalikationer.44 VARNING! En användning av skruvar och fäst- don som inte motsvarar vad som har angetts i vederbörande instruktioner kan medföra elektri- ska risker. Vi avsäger oss allt ansvar för eventuella fel, skador eller eldsvådor som uppstått på appara- ten på grund av att instruktionerna i manualen inte har efterlevts. Vi strävar ständigt efter att förbättra våra pro- dukter och förbehåller oss därför rätten att utföra tekniska, funktionella eller estetiska än- dringar på dem i produktutvecklingssyfte. I ver- sionen med extern motor behöver man för att äktkåpan ska kunna fungera normalt tillgå en uppsugningsenhet (extern motor) från tillverkar- bolaget. Den här apparaten är märkt förenligt med eu- ropadirektiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). När användaren säkerställer att produkten skaffas bort på rätt sätt bidrar han eller hon till att förebygga po- tentiella negativa följdverkningar på miljö och hälsa. Symbolen på produkten eller på den medföljande dokumentationen indikerar att produkten inte ska betraktas som vanligt hu- shållsavfall. Produkten bör tas till en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk apparatur. Skaffa bort produ- kten genom att följa de lokala bestämmelser- na för bortskaffande av avfall. För ytterligare information kring behandling, återanvändning och återvinning av produkten ska ni kontakta lämpligt lokalkontor, tjänsten för sophantering av hushållsavfall eller butiken där produkten inhandlades. Apparaturen har projekterats, testats och tillver- kats förenligt med följande bestämmelser:

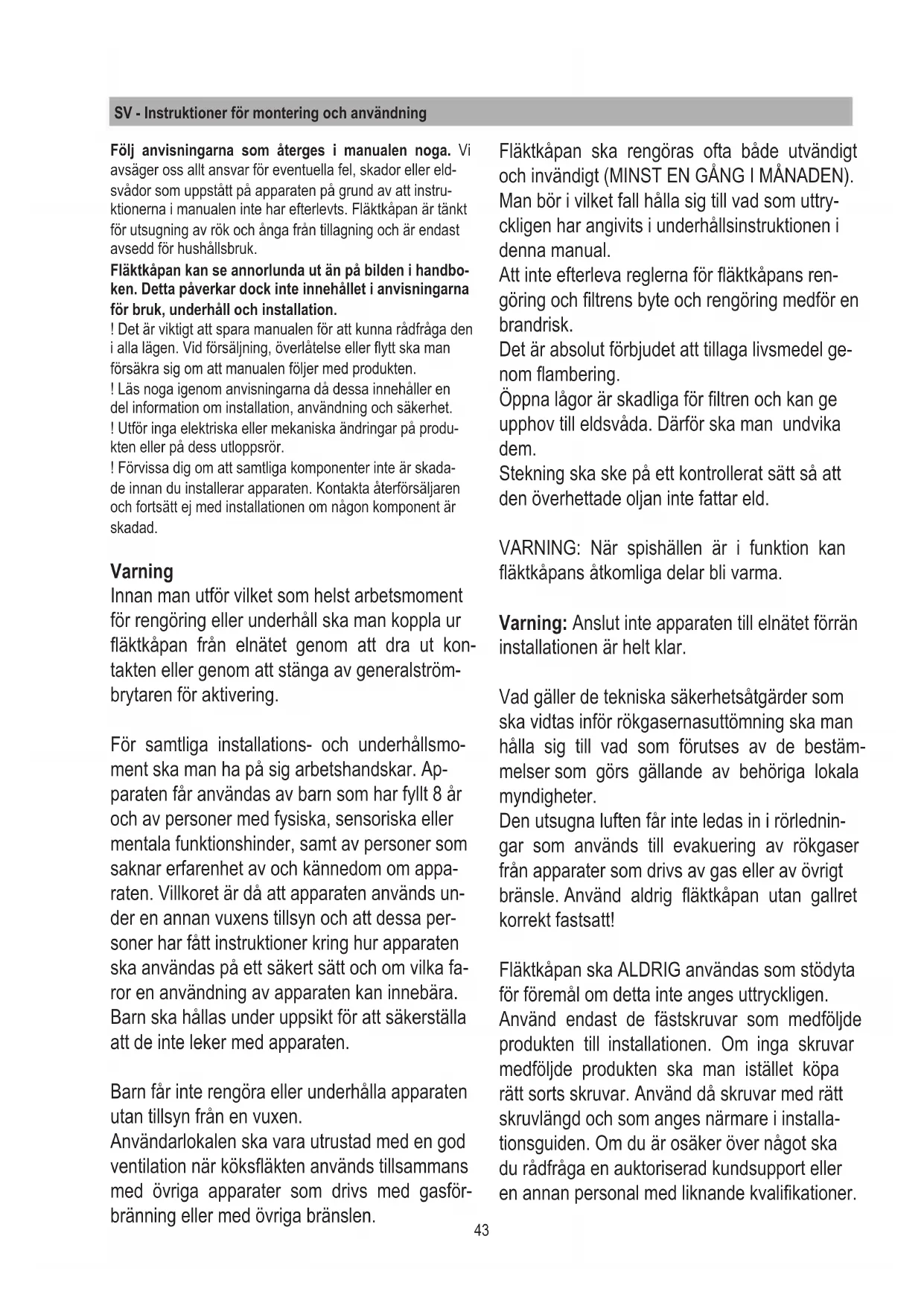

• EMC: EN 55014-1; CISPR 14-1; EN 55014- 2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Tips för en korrekt användning för en minskad miljöpåverkan: När du börjar laga mat ska äktkåpan ställas in på minsta hastighet. Låt äkten stå på några minuter till efter slutförd tillagning. Du ska bara öka på hastigheten vid en förekomst av stora mängder med rökgaser och ångor. Använd booster-funktionen enbart i extremfall. För att behålla systemet för odör- bekämpning i ett funktionsdugligt skick ska man efter behov byta ut kolltret/kolltren. För att behålla fettltret i ett funktionsdugligt skickska man rengöra det efter behov. För att optimera effektiviteten och minimera buller ska man tillgå kanalledningssystemets största tänkbara dia- meter och som tas upp i manualen. Användning Fläktkåpan är tillverkad för att kunna användas i versionerna med frånluftsdrift och extern röke- vakuering eller med lter och intern återcirku- lering. Version med frånluftsdrift Rökgaserna evakueras till utanför husbyggna- den via ett utloppsrör som har fästs till kop- plingsänsen. Utloppströrets diameter ska vara lika stor som diametern på kopplingsringen. Varning! Utloppsröret ingår ej och behöver in- handlas. I sin vågräta del ska utloppsröret ha en lätt lutning uppåt (10° cirka) så att luften lättare kan ledas utåt. Om äktkåpan är försedd med kollter behöver man plocka bort dessa.45 Version med återcirkulering Den utsugna luften behöver avfettas innan den kan ledas tillbaka in i rummet. För att kunna an- vända äktkåpan i den här versionen behöver man först installera ett extra ltreringssystem som fungerar med aktivt kol. Obs: Luften som återvinns genom kolltren skickas tillbaka till köket genom en rörledning som leder luften till möbelns ena sida. Installation Obs: installationen ska utföras på ett sätt som gör det möjligt att nå äktkåpan och alla dess elektroniska komponenter i alla lägen för even- tuella ingrepp under teknisk support. VARNING: Placera lådan i metall innehållande elektroniska komponenter på ett avstånd som inte får understiga 65 cm från gasspishällen och hur som helst 65 cm från äktkåpans utsugningspunkt. TIPS: Vår rekommendation är att ni installerar metallådan som innehåller de elektroniska kom- ponenterna minst 10 cm från golvet och på ett lagom långt avstånd från samtliga värmekällor (t.ex. ugnens sidor eller spishällen). Om gasspisens installationsanvisningar anger ett större avstånd ska man ta hänsyn till detta. Elanslutning Fläktens anslutning till elnätet måste göras av en kvalicerad, specialiserad och tekniskt kun- nig personal. Nätspänningen ska motsvara det spänningstal som återges på märkskylten med tekniska egenskaper som sitter inuti själva äkten. Om äktkåpan levereras med en stickkontakt ska man ansluta den till ett eluttag som är förenligt med gällande lagbestämmelser och som sitter på en plats som är åtkomlig även efter det att installationen är klar. Om äktkåpan levererats utan kontakt (direktanslutning till elnätet), el- ler om stickkontakten inte sitter i ett åtkomligt läge före och efter installation, ska man istället använda sig av en tvåpolig strömbrytare som garanterar att elnätet är helt urkopplat under använ- darförhållanden som motsvarar spänningssprång- skategori 3, samt förenligt med installationsreglerna. Varning! Innan du ansluter äktkåpans krets till elnätet igen och innan du kontrollerar om äkten fungerar korrekt ska du alltid kontrollera att nätkabeln fungerar korrekt. Montering Innan installationen påbörjas ska man kontrol- lera att samtliga komponenter inte är skadade. Kontakta annars återförsäljaren och fortsätt inte med installationen. Läs även noggrant igenom anvisningarna nedan. Använd ett luftevakueringsrör som är högst 5 meter långt.

• Begränsa antalet krökningar hos rörledningen då varje krökning minskar insugningens effekti- vitet. Insugningen anses som fungerande vid 1 linjär meter. (Exempel: om man använder sig av 2 st. krökningar på 90° ska rörledningen inte vara längre än 3 meter).

• Undvik plötsliga riktningsbyten.

• Använd en ledning som har diametern 150 mm längs med hela dess längd.

• Använd en ledning vars material godkänts av gällande lagstiftning.

• Om anvisningarna ovan inte följs ansvarar le- verantörsbolaget inte för problem med anknyt- ning till kapacitet och buller och ingen garanti kommer heller att medges. Innan du borrar hålet ska du kontrollera att det på möbelns invändiga sida i höjd med äktens förva- ringsutrymme inte förekommer en möbelstomme eller andra delar som skulle kunna vara i vägen för installationen. Kontrollera att äktkåpans och spishällens totalmått är förenliga med möbeln och att installationen därmed är genomförbar.

• Borra ett rektangulärt hål i spishällens bakdel. Hålet ska ha följande mått: (Fig. 1). 822mm X 100mm.46 Om innehavd version har färdigmonterad motor ska du ta bort skruvarna och plocka bort den uppsugande enheten för att kunna stoppa in downdraften i det borrade hålet.

• Installera äkten i det borrade hålet genom att sätta in den ovanifrån enligt bilden (Fig. 2). Om innehavd version omfattar motorn ska man installera motorenheten genom att rikta luftut- loppet i det förvalda läget nedåt eller uppåt (Fig. 5). Motorn kan installeras både på downdraf- tens framsida och baksida. När installationen av motorn är klar ska du montera kanalledningen för luftutloppet. I versioner med extern motor ska man placera den utsugande enheten i ett lämpligt läge (ex- tern motor) och även luftevakueringsröret. Gå sedan vidare med att montera rörledningen till luftutloppet mellan extern motor och downdraft. Välj luftutlopp mellan de fem valbara alternati- ven (Fig.6) och montera sedan det medföljande kopplingsröret. När du är färdig med installationen och efter att du har anslutit produkten till elnätet lyfter du upp downdraften genom att trycka på den främre glasrutans utrymme enligt g. 7. Installera därefter kolltren vid en version med återcirkulering (kolltren levereras separat til- lsammans med särskild utrustningssats), fettl- tren (se g. 8) och till sist den främre glasrutan enligt g. 9. Var uppmärksam på att glasrutan hakas fast enligt g. 10.

• Placera ut lådan i metall som innehåller de elektroniska komponenterna på ett område som är lättillgängligt för eventuella ingrepp från kundtjänstens sida och anslut även lådans el- kontakter till äkten, (g.11). Drift För att produkten ska kunna fungera normalt behöver man öppna den utdragbara vagnen enligt följande. Skjut på glasrutan nedåt såsom det visas i gur

12. Nu hakas glaset av och öppnas.
