MANUALE UTENTE Pandora N ELICA

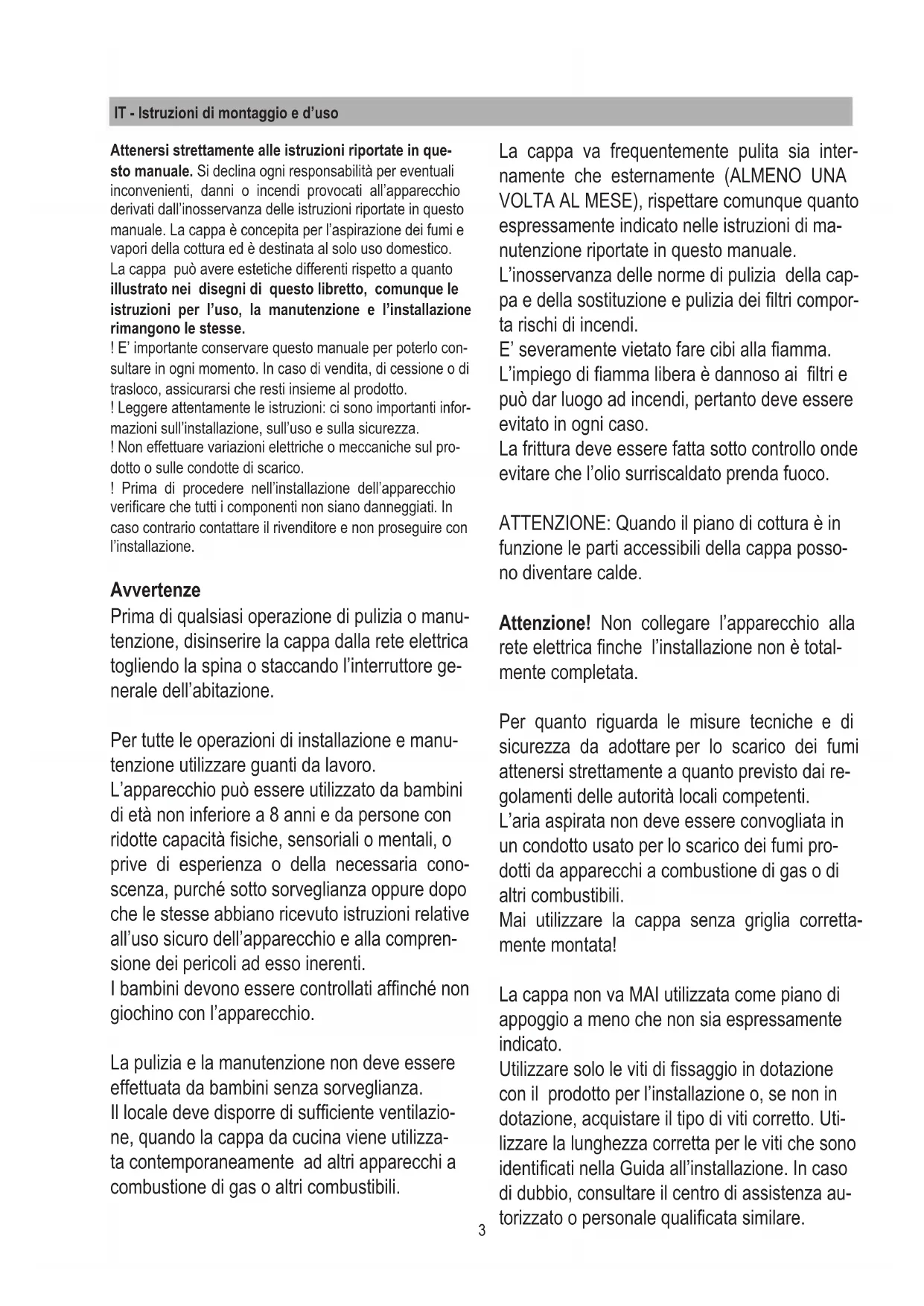

Tizio1 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 62 Fig. 7 Fig. 8 Fig. 9 Fig.10 Fig. 11 Fig. 123 IT - Istruzioni di montaggio e d’uso Attenersi strettamente alle istruzioni riportate in que- sto manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l’uso, la manutenzione e l’installazione rimangono le stesse. ! E’ importante conservare questo manuale per poterlo con- sultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti infor- mazioni sull’installazione, sull’uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul pro- dotto o sulle condotte di scarico. ! Prima di procedere nell’installazione dell’apparecchio vericare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l’installazione. Avvertenze Prima di qualsiasi operazione di pulizia o manu- tenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore ge- nerale dell’abitazione. Per tutte le operazioni di installazione e manu- tenzione utilizzare guanti da lavoro. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria cono- scenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla compren- sione dei pericoli ad esso inerenti. I bambini devono essere controllati afnché non giochino con l’apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. Il locale deve disporre di sufciente ventilazio- ne, quando la cappa da cucina viene utilizza- ta contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia inter- namente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di ma- nutenzione riportate in questo manuale. L’inosservanza delle norme di pulizia della cap- pa e della sostituzione e pulizia dei ltri compor- ta rischi di incendi. E’ severamente vietato fare cibi alla amma. L’impiego di amma libera è dannoso ai ltri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa posso- no diventare calde. Attenzione! Non collegare l’apparecchio alla rete elettrica nche l’installazione non è total- mente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai re- golamenti delle autorità locali competenti. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi pro- dotti da apparecchi a combustione di gas o di altri combustibili. Mai utilizzare la cappa senza griglia corretta- mente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Utilizzare solo le viti di ssaggio in dotazione con il prodotto per l’installazione o, se non in dotazione, acquistare il tipo di viti corretto. Uti- lizzare la lunghezza corretta per le viti che sono identicati nella Guida all’installazione. In caso di dubbio, consultare il centro di assistenza au- torizzato o personale qualicata similare.4 ATTENZIONE! La mancata installazione di viti e dispositivi di ssaggio in conformità di queste istruzioni può comportare rischi di natura elet- trica. Si declina ogni responsabilità per eventuali in- convenienti, danni o incendi provocati all’appa- recchio derivati dall’inosservanza delle istruzio- ni riportate in questo manuale. Nell’intento costante di migliorare i nostri pro- dotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modiche derivanti dalla loro evoluzio- ne. Nel caso di versione con motore esterno, per il normale funzionamento della cappa è ne- cessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice. Questo apparecchio è contrassegnato in con- formità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documenta- zione di accompagnamento indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato pres- so l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufcio locale, il ser- vizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014- 2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utiliz- zo al ne di ridurre l’impatto ambientale: Quan- do iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Au- mentare la velocità solo in caso di grandi quan- tità di fumo e vapore, utilizzando la funzione bo- oster solo in casi estremi. Per mantenere ben efciente il sistema di riduzione degli odori, so- stituire, quando è necessario, il/i ltro/i carbone. Per mantenere ben efciente il ltro del grasso, pulirlo in caso di necessità. Per ottimizzare l’ef- cienza e minimizzare i rumori, utilizzare il dia- metro massimo del sistema di canalizzazione indicato in questo manuale. Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o ltrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’esterno tra- mite un tubo di scarico ssato alla angia di raccordo. Il diametro del tubo di scarico deve essere equi- valente al diametro dell’anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di ltri al carbone, questi devono es- sere tolti.5 Versione ltrante L’aria aspirata verrà sgrassata prima di essere ri-convogliata nella stanza. Per utilizzare la cap- pa in questa versione è necessario installare un sistema di ltraggio aggiuntivo a base di carboni attivi. Nota: L’aria riciclata attraverso i ltri carbone viene rinviata nella cucina attraverso un con- dotto che convoglia l’aria su un lato del mobile . Installazione Nota: l’installazione deve essere eseguita in modo che sia sempre garantita l’accessibilità della cappa e dei componenti elettronici per eventuali interventi in assistenza tecnica. ATTENZIONE: Questo apparecchio non è stato concepito per i fornelli a gas. RACCOMANDAZIONE: Vi raccomandiamo di installare la scatola metallica contenente i com- ponenti elettronici almeno a 10 cm dal suolo e ad una distanza sufciente da tutte le fonti di calore (es: lato di un forno, o piano cottura). Se le istruzioni di installazione del dispositivo di cottura a gas specicano una distanza maggio- re, bisogna tenerne conto. Collegamento Elettrico L’allacciamento della cappa alla rete elettrica deve essere effettuato da personale tecnico qua- licato e specializzato. La tensione di rete deve corrispondere alla ten- sione riportata sull’etichetta caratteristiche situa- ta all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (colle- gamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di vericarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Montaggio Prima di procedere nell’installazione dell’ap- parecchio vericare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l’installazione. Inoltre leggere attentamente tutte le istruzioni di seguito riportate. Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri.

• Limitare il numero di curve nella canalizzazio- ne poiché ogni curva riduce l’efcienza di aspi- razione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).

• Evitare cambiamenti drastici di direzione.

• Utilizzare un condotto con diametro da 150mm costante per tutta la lunghezza.

• Utilizzare un condotto di materiale approvato normativamente.

• Per il mancato rispetto delle precedenti istru- zioni la ditta fornitrice non risponderà per pro- blemi di portata o rumorosità e nessuna garan- zia sarà prestata. Prima di effettuare il foro controllare che nella parte interna del mobile, in corrispondenza del- la zona di alloggio della cappa, non sia presente la struttura del mobile o altri particolari che po- trebbero creare problemi per la corretta installa- zione. Vericare che gli ingombri della cappa e del piano cottura siano compatibili con il mobile e quindi sia fattibile l’installazione.

• Effettuare nella parte posteriore del piano cottura, un foro rettangolare con le seguenti di- mensioni: (Fig. 1) 822mm X 100mm.6 Nel caso di versione con motore già montato, togliere le viti e rimuovere il gruppo aspirante per poter inserire il downdraft nel foro praticato.

• Installare la cappa nel foro praticato, inseren- dolo da sopra, come indicato (Fig. 2). Nel caso della versione con motore a bordo pro- cedere al montaggio del gruppo motore orien- tando l’uscita dell’aria nella posizione prescelta verso il basso o verso l’alto (Fig. 5). Il motore può essere installato sia sul lato anteriore che sul lato posteriore del downdraft. Ad avvenuta installazione del motore procedere al montag- gio della canalizzazione per l’uscita aria. Nel caso di versione con motore esterno po- sizionare in una zona idonea il gruppo aspi rante (motore esterno) e disporre il condotto di evacuazione dell’aria di scarico. Procede-re al montaggio della canalizzazione uscita aria tra il motore esterno e il downdraft. Selezionare l’uscita aria tra le cinque possibilità (Fig.6) ed installare il raccordo in dotazione. Dopo aver completato l’installazione e dopo aver collegato il prodotto alla rete elettrica, sollevare il downdraft premendo sulla sede del frontale, come da g. 7. Installare quindi i ltri carbone, in caso di ver- sione ltrante (i ltri carbone vengono forniti se- paratamente, con apposito kit), i ltri antigrasso (vedi g. 8), quindi installare il vetro frontale come da g. 9; fare attenzione all’aggancio del vetro come indicato in g. 10.
