Tip produs	Hotă de bucătărie
Marcă	Elica
Model	Pandora N
Versiune de utilizare	Aspirantă (evacuare exterioară) sau filtrantă (reciclare interioară)
Număr de viteze	3 viteze + funcție intensivă (Booster)
Temporizator de oprire automată	Da: 20 min (vit.1), 15 min (vit.2), 10 min (vit.3), 5 min (intensiv)
Indicator de saturație a filtrelor	Da, pentru filtru de grăsime (40h) și filtru de cărbune (160h)
Tip filtru de grăsime	Metalic, lavabil (manual sau mașină de spălat vase)
Curățare filtru de grăsime	O dată pe lună
Filtru cu cărbune activ	Înlocuire la fiecare 4 luni (versiune reciclare)
Diametru conductă de evacuare	150 mm
Lungime maximă conductă	5 metri
Distanța minimă față de plita de gătit (carcasa electronică)	65 cm
Alimentare electrică	220-240 V (conform tensiunii indicate pe plăcuța de identificare)
Instrucțiuni de siguranță	Deconectați înainte de curățare; nu utilizați de către copii sub 8 ani fără supraveghere; nu flambați sub hotă
Piese de schimb disponibile	Filtre de grăsime, filtre de cărbune, sticlă de protecție

Întrebări frecvente - Pandora N ELICA

Cum se curăță filtrele de grăsime?

Filtrele de grăsime trebuie curățate o dată pe lună cu detergenți neagresivi, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de spălat vase poate provoca decolorare, dar nu afectează performanța.

Când se înlocuiește filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit la fiecare 4 luni (sau mai des în funcție de utilizare) pentru a menține eficiența reducerii mirosurilor. Este utilizat doar în versiunea de reciclare.

Ce înseamnă indicatoarele luminoase de pe panou?

Indicatoarele indică saturația filtrelor: dacă toate indicatoarele sunt albastre, filtrul de grăsime trebuie curățat (după 40h). Dacă indicatoarele L2 și L3 clipesc, filtrul de cărbune trebuie înlocuit (după 160h).

Cum se resetează indicatorul de saturație după întreținere?

Apăsați lung pe tastele T1 și T3 împreună. Indicatoarele L1, L2 și L3 clipesc scurt în albastru apoi se sting.

Care este distanța minimă dintre hotă și plita de gătit?

Carcasa metalică ce conține componentele electronice trebuie instalată la cel puțin 65 cm de plita de gătit cu gaz sau de punctul de aspirare al hotei.

Pot folosi hota în versiunea de reciclare (fără evacuare exterioară)?

Da, trebuie să instalați un filtru cu cărbune activ (vândut separat) și aerul este evacuat în încăpere printr-un conduct pe lateralul mobilierului.

Ce fac dacă hota nu se aprinde după instalare?

Verificați dacă aparatul este conectat corect și întrerupătorul general este activat. Asigurați-vă că panoul de aspirare este deschis împingând sticla în jos. Dacă problema persistă, contactați un tehnician calificat.

Cum se activează indicatorul de saturație al filtrului de cărbune?

Cu hota oprită, apăsați lung pe T1 și T2 împreună. Indicatoarele L1, L2 și apoi L3 se aprind. Eliberați: L2 și L3 clipesc scurt pentru a confirma activarea. Repetați pentru dezactivare.

Ce diametru de conductă de evacuare să folosesc?

Folosiți o conductă cu diametrul de 150 mm pe toată lungimea. Diametrul trebuie să corespundă cu cel al flanșei de racord.

Cum se folosește temporizatorul de oprire automată?

Apăsați tasta T1 pentru a regla oprirea automată. Durata variază în funcție de viteză: 20 min (vit.1), 15 min (vit.2), 10 min (vit.3), 5 min (intensiv).

MANUAL DE UTILIZARE Pandora N ELICA

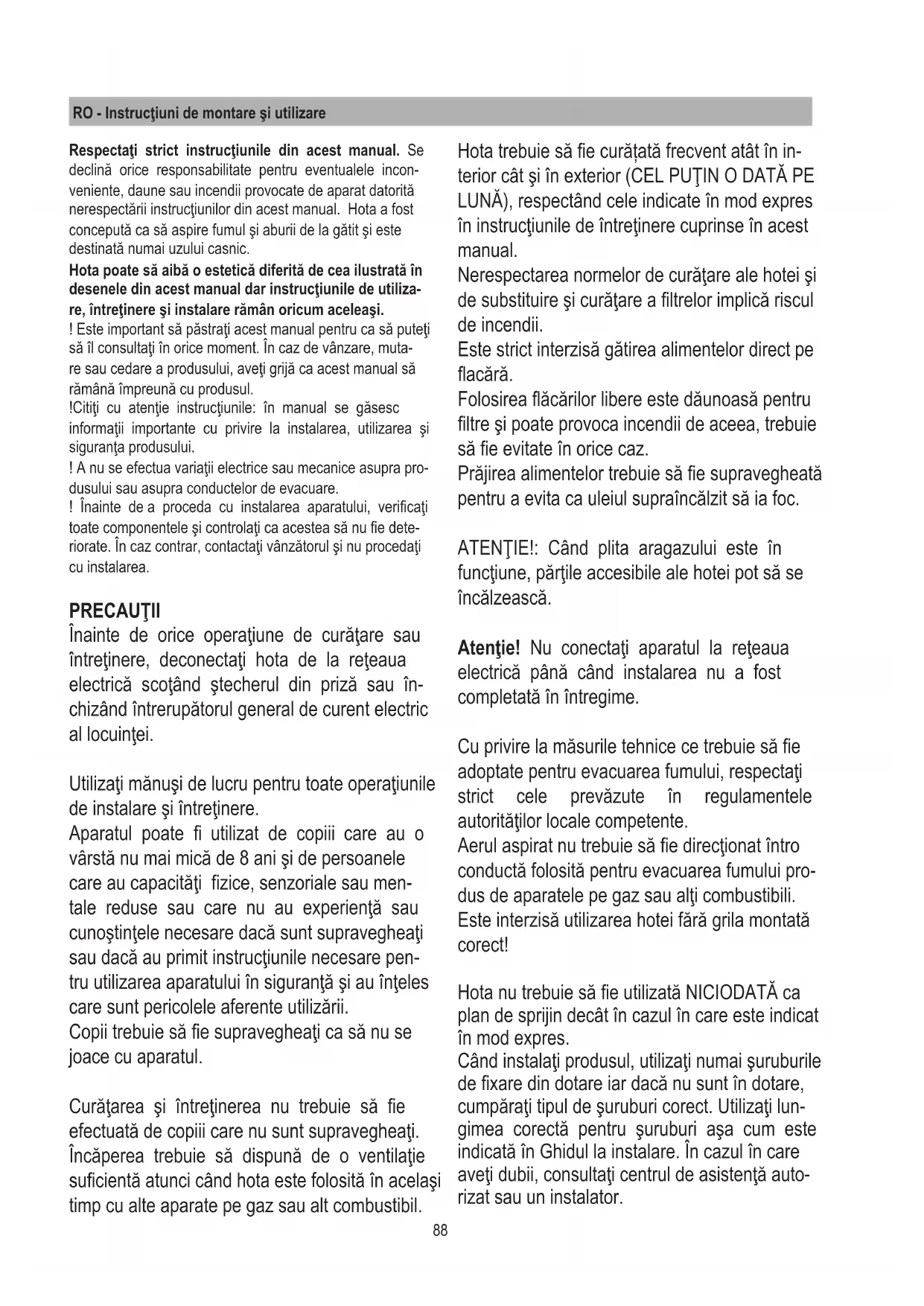

RO Instructiuni de montare, utilizare și întreținere

Respectați strict instrucțiunile din acest manual. Se declină orice responsabilitate pentru eventualele inconveniente, daune sau incendii provocate de aparat datorită nerespectării instrucțiunilor din acest manual. Hota a fost concepută ca să aspire fumul și aburii de la gătit și este destinată numai uzului casnic.

Hota poate să aibă o estetică diferită de cea ilustrată în desenele din acest manual dar instrucțiunile de utilizare, întreținere și instalare rămân oricum aceleași.

! Este important să păstrați acest manual pentru ca să puteți să îl consultați în orice moment. În caz de vânzare, muta-re sau cedare a produsului, aveți grijă ca acest manual să rămână împreună cu produsul.

!Citiți cu atenție instrucțiunile: în manual se găsesc informații importante cu privire la instalarea, utilizarea și siguranța produsului.

! A nu se efectua variații electrice sau mecanice asupra produsului sau asupra conductelor de evacuare.

! Înainte de a proceda cu instalarea aparatului, verificați toate componentele și controlați ca acestea să nu fie deteriorate. În caz contrar, contactați vânzătorul și nu procedați cu instalarea.

PRECAUTII

Înainte de orice operațiune de curățare sau întreținere, deconectați hota de la rețeaua electrică scoțând ștecherul din priză sau în-chizând întrerupătorul general de curent electric al locuinței.

Utilizați mănuși de lucru pentru toate operațiunile de instalare și întreținere.

Aparatul poate fi utilizat de copiii care au o vârstă nu mai mică de 8 ani și de persoanele care au capacități fizice, senzoriale sau mentale reduse sau care nu au experiență sau cunoștințele necesare dacă sunt supravegheați sau dacă au primit instrucțiunile necesare pentru utilizarea aparatului în siguranță și au înțeles care sunt pericolele aferente utilizării.

Copii trebuie să fie supravegheati ca să nu se joace cu aparatul.

Curățarea și întreținerea nu trebuie să fie efectuată de copiii care nu sunt supravegheați. Încăperea trebuie să dispună de o ventilație suficientă atunci când hota este folosită în același timp cu alte aparate pe gaz sau alt combustibil.

Hota trebuie să fie curățată frecvent atât în interior cât și în exterior (CEL PUȚIN O DATĂ PE LUNĂ), respectând cele indicate în mod expres în instrucțiunile de întreținere cuprinse în acest manual.

Nerespectarea normelor de curățare ale hotei și de substituire și curățare a filtrelor implică riscul de incendii.

Este strict interzisă gătirea alimentelor direct pe flacără.

Folosirea flăcărilor libere este dăunoasă pentru filtre și poate provoca incendii de aceea, trebuie să fie evitate în orice caz.

Prăjirea alimentelor trebuie să fie supravegheată pentru a evita ca uleiul supraîncălzit să ia foc.

ATENTIE!: Când plita aragazului este în funcțiune, părțile accesibile ale hotei pot să se încălzească.

Atenție! Nu conectați aparatul la rețeaua electrică până când instalarea nu a fost completată în întregime.

Cu privire la măsurile tehnice ce trebuie să fie adoptate pentru evacuarea fumului, respectați strict cele prevăzute în regulamentele autorităților locale competente.

Aerul aspirat nu trebuie să fie direcționat întro conductă folosită pentru evacuarea fumului produs de aparatele pe gaz sau alti combustibili.

Este interzisă utilizarea hotei fără grila montată corect!

Hota nu trebuie să fie utilizată NICIODATĂ ca plan de sprijin decât în cazul în care este indicat în mod expres.

Când instalați produsul, utilizați numai şuruburile de fixare din dotare iar dacă nu sunt în dotare, cumpărați tipul de şuruburi corect. Utilizați lungimea corectă pentru şuruburi așa cum este indicată în Ghidul la instalare. În cazul în care aveți dubii, consultați centrul de asistență autorizat sau un instalator.

ATENTIE! Neinstalarea şuruburilor și a dispozitivelor de siguranță în conformitate cu aceste instrucțiuni, poate comporta riscuri de natură electrică.

Se declină orice responsabilitate pentru eventualele inconveniente, daune sau incendii provocate la aparat datorate nerespectării instrucțiunilor din prezentul manual.

În intenția constantă de a îmbunătății produsele noastre, ne rezervăm dreptul de a efectuate toate acele modificări tehnice, funcționale sau estetice ce decurg din evoluția lor. Petru ca hota să funcționeze în mod normal, în cazul varian-tei cu motor extern, este necesar să folosiți un grup aspirant (motor extern) produs de același fabricant.

Acest aparat este contrasemnat în conformitate cu Directiva Europeană 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Utilizatorul contribuie la prevenirea potențialelor consecințe negative asupra mediului și sănătății având grijă ca acest produs să fie eliminat în mod corect.

Simbolul de pe produs sau de pe documentația ce îl însoțește indică faptul că acest produs nu trebuie să fie tratat ca un deșeu menajer dar trebuie să fie predat punctului de colectare adecvat pentru reciclarea aparaturii electrice și electrotehnice. Eliminarea aparatu-lui trebuie să fie efectuată în conformitate cu normele locale privind eliminarea deșeurilor. Pentru informații ulterioare referitoare la elimi-narea, valorificarea și reciclarea acestui produs, contactați administrația locală, serviciul de co- lectare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparatură proiectată, testată și realizată în respectul normelor cu privire la:

• Siguranță: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Performante: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Sugestii pentru o utilizare corectă în scopul de a reduce impactul ambiental: Când începeți să gătiți, aprindeți hota la viteza minimă și lăsați-o aprinsă câteva minute și după ce ați terminat de gătit. Măriți viteza numai în cazul cantităților mari de fum și aburi utilizând funcțiunea booster numai în cazuri extreme. Pentru a menține o bună eficiență a sistemului de reducere a mirosurilor, substituiți filtrul/filtrele carbon atunci când este necesar. Pentru a menține eficiența filtrului anti-grăsime în caz de necesitate, curățați-l. Pentru a optimiza eficiența și minimiza zgomotele, utilizați pentru sistemul de evacuare diametrul maxim indicat în acest manual.

Utilizarea

Hota a fost realizată pentru a fi folosită în versiune aspirantă cu evacuare externă sau filtrantă cu riciclu intern.

Versiune aspirantă

Aburii sunt evacuați în exterior printr-o conductă de evacuare fixată la flança de racord.

Diametrul tubului de evacuare trebuie să fie egal cu diametrul colierul de conexiune.

Atenție! Tubul de evacuare nu este livrat și deci trebuie să îl cumpărați. În partea orizontală, tubul trebuie să aibă o ușoară înclinație în sus (10° circa) astfel încât aerul să poată fi transportat în exterior cu mai multă ușurință. Dacă hota are filtre carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat înainte de a fi reintrodus în încăpere. Pentru a folosi această versiune este necesar să instalați un sistem de filtrare adițional pe bază de carbon activ.

Notă: Aerul reciclat prin filtrele carbon este retransmis în bucătărie printr-o conductă care direcționează aerul pe o latură a mobilierului.

Instalarea

Notă: instalarea trebuie să fie efectuată astfel încât să fie garantat accesul la hotă și la componentele sale electronice în cazul eventualelor intervenții de asistență tehnică.

AVERTISMENT: Pozitionați cutia cu componentele electronice la o distanță nu mai mică de 65 cm de plita aragazului pe gaz sau oricum, la o distanță de 65 cm de punctul de aspirație al hotei.

RECOMANDARE: vă recomandăm să instalați cutia metalică cu componente electronice la o distanță de cel puțin 10 cm de la sol și la o distanță suficient de mare de toate sursele de căldură (ex: latura unui cuptor sau plită). Dacă instrucțiunile de instalare ale plitei aragazului pe gaz indică o distanță mai mare, trebuie să respectați aceste recomandări.

Conexiunea Electrică

Conectarea hotei la rețeaua electrică trebuie să fie realizată de un tehnician calificat și specializat. Tensiunea rețelei electrice trebuie să corespundă cu tensiunea indicată în caracteristicile de pe eticheta situată în interiorul hotei. Dacă este dotată cu ștecăr, conectați hota la o priză conformă cu normele în vigoare și situată într-o zonă accesibilă și după montare. Dacă nu este dotată cu ștecăr (conexiune directă la rețeaua electrică) sau priza nu se află într-o zonă accesibilă și după montare, aplicați un întrerupător bipolar standard care să asigure deconectarea completă de la rețeaua electrică în cazul în care sunt îndeplinite condițiile din categoria a III-a de supratensiune, în conformitate cu regulile de instalare.

Atenție! Înainte de a reconecta circuitul hotei la rețeaua electrică și de a verifica dacă funcționează în mod corect, controlați întotde-auna dacă cablul electric a fost montat în mod corect.

Montarea

Înainte de a proceda cu instalarea aparatului, verificați toate componentele și controlați ca acestea să nu fie deteriorate. În caz contrar, contactați vânzătorul și nu procedați cu instalarea. De asemenea, citiți cu atenție toate instrucțiunile indicate în continuare.

Utilizați un tub de evacuare a aerului care să aibă o lungime maximă nu mai mare de 5 metri.

• Limitați numărul de coturi în canalizare deoarece orice cot reduce eficiența de aspirație echivalentă cu 1 metru liniar. (Ex: da se utilizează nr. 2 coturi de 90°, lungimea canalizării nu ar trebui să depășească 3 metri de lungime).
• Evitați schimbări de direcție drastice.
• Utilizați o conductă cu diametrul de 150 mm constantă pe toată lungimea.
• Utilizați o conductă dintr-un material aprobat de lege.
• Firma furnizoare, în cazul nerespectării instrucțiunilor de mai sus, nu va răspunde pentru problemele de debit și zgomot și nu va oferi nicio garanție.

Înainte de a efectua gaura, controlați ca în interiorul mobilei unde va fi instalată hota, să nu existe nicio structură a mobilierului sau alte particulare care ar putea crea probleme unei montări corecte. Controlați dacă dimensiunile hotei și ale plitei aragazului sunt compatibile cu mobilierul și deci dacă montarea este posibilă. - Efectuați în partea din spate a plitei aragazului o gaură dreptunghiulară de dimensiunile următoare: (Fig. 1)

822mm X 100mm.

În cazul variantei cu motor deja montat, scoateți şuruburile și înlăturați grupul aspirant ca să puteți introduce downdraft-ul în gaura pe care ați făcut-o.

- Instalați hota în gaura pe care ați făcut-o introducând-o de deasupra așa cum este indicat (Fig. 2).

În cazul variantei cu motor pe margine, procedați cu instalarea grupului motor orientând ieșirea aerului în poziția pe care ați ales-o, către în sus sau către în jos (Fig. 5). Motorul poate fi instalat atât pe latura anterioară cât și pe latura posterioară a downdraft-ului. După ce ați instalat motorul, procedați cu montarea canalizării pentru ieșirea aerului.

În cazul variantei cu motor extern, amplasați grupul într-o zonă adecvată (motor extern) și dispuneți conducta de evacuare a aerului viciat. Procedați cu montarea canalizării ieșirii aerului dintre motorul exterior și downdraft. Alegeți una dintre cele cinci posibilități de ieșire a aerului (Fig.6) și instalați racordul din dotare.

După ce ați completat instalarea și după ce ați conectat produsul la rețeaua electrică, ridicati downdraft-ul apăsând panoul frontal așa cum este indicat în fig. 7.

Instalați filtrele carbon, în cazul variantei filtrante (filtrele carbon sunt livrate separat, cu un kit specific), filtrele anti-grăsime (a se vedea fig. 8), după care instalați frontul din sticlă așa cum este indicat în fig. 9; fiți atenți la fixarea sticlei și efectuați-o așa cum este indicat în fig. 10.

- Aşezati cutia metalica ce conține componentele electronice într-o zonă ușor accesibilă pentru eventualele intervenții din partea asistenței, conectând conectoarele electrice ale acesteia la hotă, (fig.11)

Functionarea

Pentru funcționarea normală a produsului va trebui să deschideți frontul din sticlă acționând în modul următor:

Împingeți frontul din sticlă în jos, în partea anterioară așa cum este indicat în fig. 12, se va obține eliberarea geamului și a deschizăturii corespunzătoare.

După deschiderea cartului extractibil se va pu-tea acționa motorul de aspirație utilizând tastatura așa cum este indicat mai jos.

Închiderea panoului se va face în mod analog, este necesar să apăsați pe frontul din sticlă până la închiderea totală a cartului.

T1. Tasta ON/OFF timer: apăsați pentru a programa stingerea automată:

Viteza 1: 20 minute

Viteza 2: 15 minute

Viteza 3: 10 minute

Viteză intensivă: 5 minute

T2. Tasta de decrement viteză (putere) de aspiratie

OFF 1: apăsați de mai multe ori pentru a micșora viteza până la stingerea hotei.

OFF 2: la orice viteză țineți apăsat îndelung.

T3. Tasta ON/mărește viteză (puterea) de aspirație (1-2-3-Intens).

Viteza intensă durează aproximativ 5 minute, după care se va stabiliza automat pe viteza 2.

Indicator de saturatie filtre

Hota indică când este necesară executarea operațiunilor de întreținere a filtrelor:

Filtrul anti-grăsime (aproximativ la fiecare 40 de ore de utilizare): toate ledurile cu lumină albastră.

Filtrul pe carbon activ împotriva mirosurilor (aproximativ la fiecare 160 de ore de utilizare): toate ledurile cu lumină albastră, ledurile L2 și L3 luminează intermitent

Resetarea saturatiei filtrelor

După ce ați făcut întreținerea filtrelor, apăsați îndelung tastele T1 și T3, ledurile L1, L2 și L3 luminează intermitent cu o lumină albastră scurt timp după care se vor stinge definitiv.

Activarea indicatorului de saturatie a filtrelor pe carbon activ împotriva mirosurilor

Acest indicator, în mod normal, este dezactivat. Pentru a îl activa, va trebui să procedați în felul următor:

Cu hota stinsă apăsați și țineți apăsat îndelung și în același timp T1 și T2: mai întâi se va aprinde L1 după care și L2 și L3 iar când nu veți mai apăsa tastele, ledurile L2 și L3 se vor lumina intermitent indicând că activarea a avut loc.

Dezactivarea LED saturație filtru carbon: repetați operațiunea descrisă mai sus, mai întâi se vor aprinde le- durile L1, L2 și L3 iar după aceea, când nu veți mai apăsa tastele, ledurile L2 și L3 se vor stinge indicând că dezactivarea a avut loc.

ÎNTRETINERE

Filtrul anti-grăsime

Reține particulele de grăsime ce se formează în timpul gătitului.

Filtrul anti-grăsime și grătarul de strângere de dedesubt trebuie să fie curățate o dată pe lună (sau când indicatorul de saturație al filtrelor - dacă hota le are - indică atunci când este necesar), cu detergenți neagresivi, de mână sau în mașina de spălat vase la o temperatură joasă și un ciclu scurt.

Atunci când filtrul anti-grăsime este spălat cu mașina de spălat vase, culoarea sa se poate modifica dar nu și caracteristicle sale care vor rămâne intacte.

Filtru cu carbon activ (Numai pentru varianta filtrantă)

Reține mirosurile neplăcute ce se formează în timpul gătitului.

Saturația filtrului carbon apare după o utilizare mai mult sau mai puțin prelungită în funcție de felul în care gătiți și de regularitatea cu care curățați filtrul anti-grăsime. În orice caz, cartușul trebuie să fie schimbat la fiecare patru luni maxim.

După ce ați scos filtrele anti-grăsime, puteți să introducți filtrele carbon (Fig. 8).
