KASUTUSJUHEND Pandora N ELICA

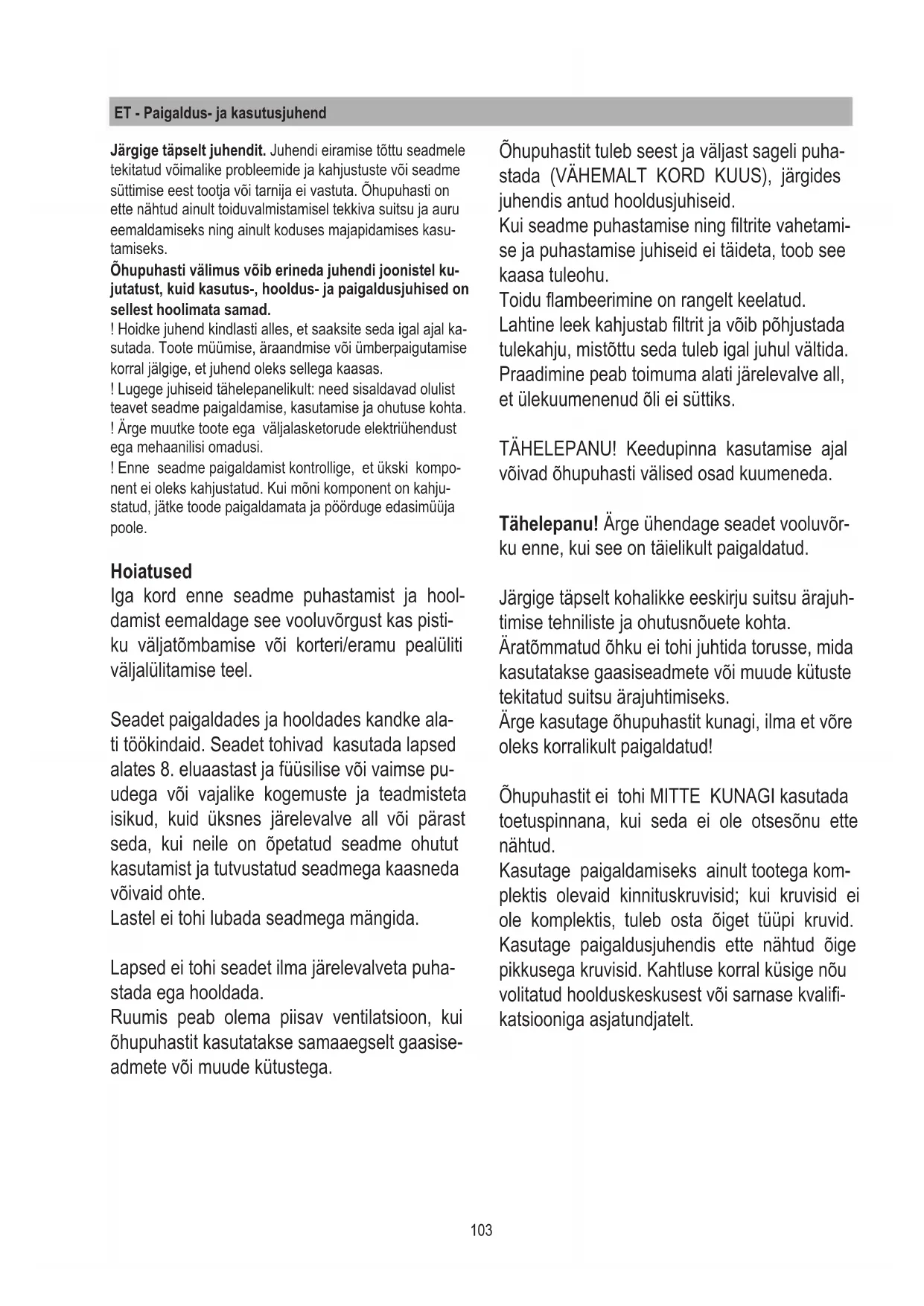

14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Soovitusi õigeks keskkonnamõju vähendava- ks kasutamiseks: toiduvalmistamist alustades lülitage õhupuhasti sisse miinimumvõimsusel ja jätke see tööle ka mõneks minutiks pärast toidu- valmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on väga palju, ning turborežiimi kasutage ainult äärmisel juhul. Et lõhna eemaldav süsteem toimiks tõhusalt, vahetage vastavalt vajadusele ltrit/ltreid/sütt. Puhastage vajaduse korral rasvaltrit, et see toimiks tõhusalt. Võimalikult suure tõhususe ja võimalikult väikese müra tagamiseks kasutage juhendis ette nähtud maksimaalse läbimõõduga torusid. Kasutamine Õhupuhastit saab kasutada äratõmberežiimil või ltreerival siseringlusega režiimil. Äratõmberežiim Aur juhitakse ühendusääriku külge kinnitatud väljalasketoru kaudu välja. Väljalasketoru peab olema sama läbimõõduga nagu ühendusrõngas. Tähelepanu! Väljalasketoru ei kuulu komplekti ja see tuleb juurde osta. Toru horisontaalne osa peab olema väikese ülespoole kaldega (u 10°), et hõlbustada õhu väljajuhtimist. Kui õhupuha- sti on varustatud söeltritega, tuleb need välja võtta.105 Filtreerimisrežiim Äratõmmatud õhk puhastatakse rasvast ja juhita- kse ruumi tagasi. Õhupuhasti kasutamiseks sel- lel režiimil tuleb paigaldada täiendav aktiivsöega ltreerimissüsteem. Märkus. Söeltrid läbinud õhk juhitakse kööki ta- gasi läbi toru, mis suunab õhu kapi küljele. Paigaldamine Märkus. Seade tuleb paigaldada nii, et tagada võimalikeks parandustöödeks alaline juurdepääs seadmele ja selle elektroonilistele komponenti- dele. HOIATUS. Elektroonilisi komponente sisaldav metallkarp tuleb paigutada vähemalt 65 cm kau- gusele gaasipliidist ja igal juhul 65 cm kaugusele õhupuhasti sissetõmbeavast. SOOVITUS. Soovitame paigaldada elektrooni- lisi komponente sisaldava metallkarbi vähemalt 10 cm kõrgusele põrandast ja piisavalt kaugele kõikidest soojusallikatest (nt pliidi külg või kee- dupind). Kui gaasipliidi paigaldamisjuhendis on ette nähtud suurem kaugus, tuleb seda järgida. Elektriühendus Õhupuhasti peab vooluvõrguga ühendama kvali- tseeritud spetsialist. Vooluvõrgu pinge peab vastama õhupuhasti si- seküljel asuval etiketil näidatud pingele. Kui õhu- puhastil on olemas pistik, tuleb see ühendada nõuetekohase pistikupesaga, mille asukoht on juurdepääsetav ka pärast seadme paigaldami- st. Kui pistik puudub (seade ühendatakse otse vooluvõrku) või kui pistikupesa ei asu pärast seadme paigaldamist juurdepääsetavas kohas, paigaldage vastavalt asjakohasele juhendile nõuetekohane bipolaarne kaitselüliti, mis tagab täieliku väljalülitamise vooluvõrgust ülepinge III kategooria tingimustel. Tähelepanu! Iga kord enne õhupuhasti voo- luvõrku ühendamist ja kontrollimist, kas seade toimib nõuetekohaselt, jälgige, et elektrikaabel oleks korralikult ühendatud. Paigaldamine Enne seadme paigaldamist kontrollige, et ük- ski komponent ei oleks kahjustatud. Kui mõni komponent on kahjustatud, jätke seade paigal- damata ja pöörduge edasimüüja poole. Samuti lugege tähelepanelikult läbi kõik alljärgnevad juhised. Kasutage õhu väljajuhtimiseks maksimaalselt 5 meetri pikkust toru.

• Torustikus peaks olema võimalikult vähe pöör- dekohti, sest iga pöördekoht vähendab tõmbe tõhusust ühe jooksva meetri ulatuses (nt kui torustikus on kaks 90° nurka, ei tohiks see olla üle 3 meetri pikk).

• Vältige järske suunamuutusi.

• Kasutage toru, mille läbimõõt on kogupikku- ses 150 mm.

• Kasutage nõuetele vastavast materjalist toru.

• Eeltoodud juhiste täitmata jätmise korral ei va- stuta tarnija läbilaske ja müratasemega seotud probleemide eest ning garantii ei kehti. Enne ava tegemist kontrollige, et kapi selles osas, kuhu õhupuhasti paigutatakse, ei oleks kapi detaile või muid osi, mis võiksid paigalda- mist takistada. Kontrollige, et õhupuhasti ja ke- edupinna mõõtmed oleksid kapiga vastavuses ja paigaldamine seega teostatav.

• Tehke keedupinna tahaossa nelinurkne ava, mille mõõtmed on järgmised (joonis 1): 822mm X 100mm.106 Mudelil, millel mootor on juba ühendatud, tuleb kruvid välja keerata ja mootor eemaldada ning seejärel allatõmbeseade (downdraft) avasse paigaldada.

• Asetage õhupuhasti ülevalt poolt avasse, nagu on näidatud joonisel 2.

• Küljes oleva mootoriga mudeli puhul paigal- dage mootor, suunates õhuväljalaskeava vasta- valt eelnevalt valitud asendile kas alla või üles (joonis 5). Mootori võib paigaldada kas allatõm- beseadme esi- või tagaküljele. Kui mootor on paigaldatud, paigaldage õhu väljalasketorustik. Välismootoriga mudeli puhul paigutage väli- smootor sobivasse kohta ja paigaldage õhu väljalasketoru. Seejärel paigaldage välismooto- ri ja allatõmbeseadme vaheline õhuväljalaske- torustik. Valige üks viiest võimalikust õhuvälja- laskeavast (joonis 6) ja paigaldage komplektis olev ühendus. Kui toode on paigaldatud ja vooluvõrku ühen- datud, tõstke allatõmbeseade üles, vajutades esipaneelile, nagu on näidatud joonisel 7. Seejärel paigaldage söeltrid, kui kasutate ltreerimisrežiimi (söeltreid müüakse eral- di komplektis), ja rasvaltrid (vt joonis 8) ning esiklaas (nagu on näidatud joonisel 9); jälgige, et klaas kinnituks nii, nagu on näidatud jooni- sel 10.
