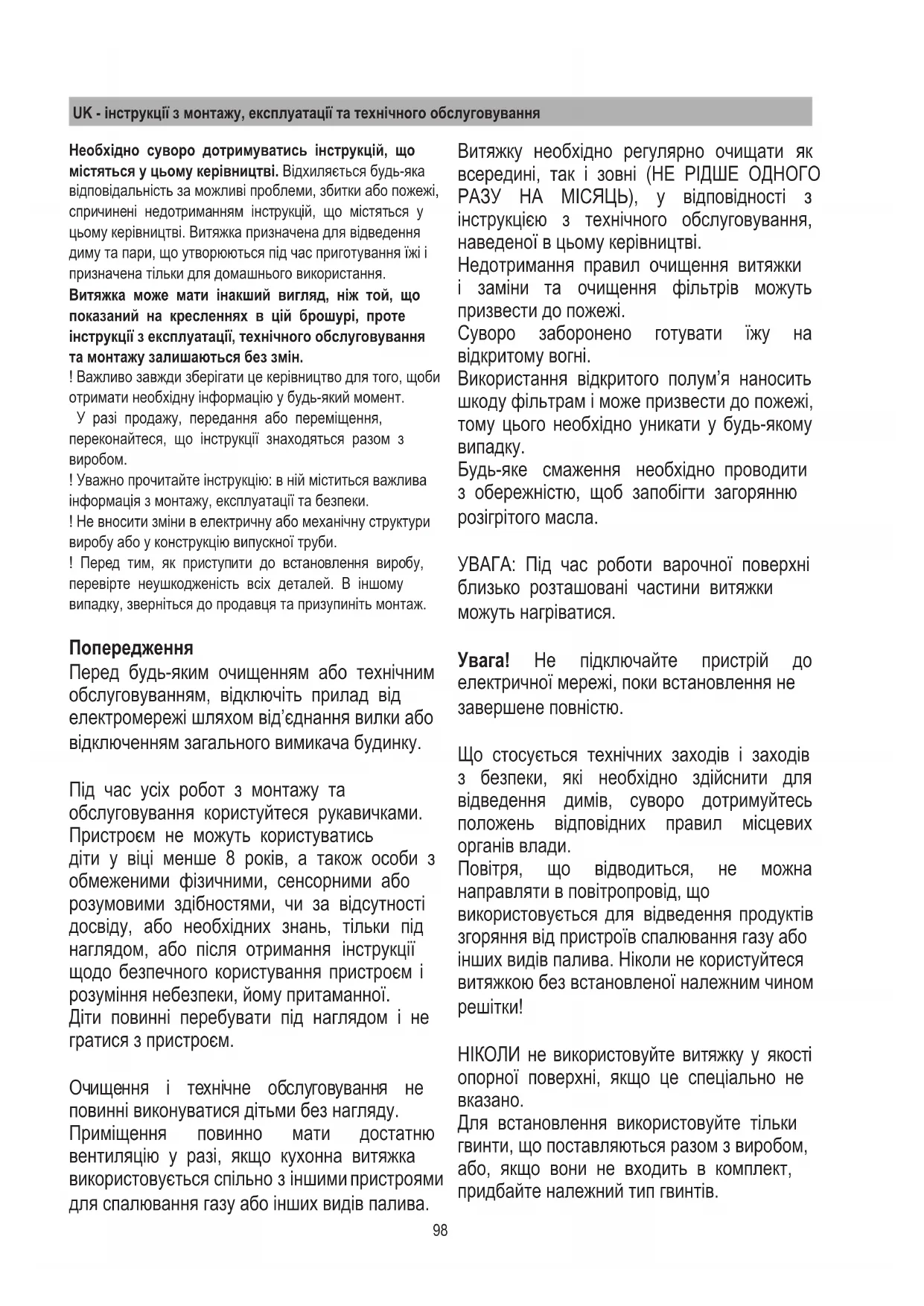

! Уважно прочитайте інструкцію: в ній міститься важлива інформація з монтажу, експлуатації та безпеки. ! Не вносити зміни в електричну або механічну структури виробу або у конструкцію випускної труби. ! Перед тим, як приступити до встановлення виробу, перевірте неушкодженість всіх деталей. В іншому випадку, зверніться до продавця та призупиніть монтаж. Попередження Перед будь-яким очищенням або технічним обслуговуванням, відключіть прилад від електромережі шляхом від’єднання вилки або відключенням загального вимикача будинку. Під час усіх робот з монтажу та обслуговування користуйтеся рукавичками. Пристроєм не можуть користуватись діти у віці менше 8 років, а також особи з обмеженими фізичними, сенсорними або розумовими здібностями, чи за відсутності досвіду, або необхідних знань, тільки під наглядом, або після отримання інструкції щодо безпечного користування пристроєм і розуміння небезпеки, йому притаманної. Діти повинні перебувати під наглядом і не гратися з пристроєм. Очищення і технічне обслуговування не повинні виконуватися дітьми без нагляду. Приміщення повинно мати достатню вентиляцію у разі, якщо кухонна витяжка використовується спільно з іншими пристроями для спалювання газу або інших видів палива. Витяжку необхідно регулярно очищати як всередині, так і зовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ), у відповідності з інструкцією з технічного обслуговування, наведеної в цьому керівництві. Недотримання правил очищення витяжки і заміни та очищення фільтрів можуть призвести до пожежі. Суворо заборонено готувати їжу на відкритому вогні. Використання відкритого полум’я наносить шкоду фільтрам і може призвести до пожежі, тому цього необхідно уникати у будь-якому

Будь-яке смаження необхідно проводити з обережністю, щоб запобігти загорянню розігрітого масла. УВАГА: Під час роботи варочної поверхні близько розташовані частини витяжки можуть нагріватися. Увага! Не підключайте пристрій до електричної мережі, поки встановлення не завершене повністю. Що стосується технічних заходів і заходів з безпеки, які необхідно здійснити для відведення димів, суворо дотримуйтесь положень відповідних правил місцевих органів влади. Повітря, що відводиться, не можна направляти в повітропровід, що використовується для відведення продуктів згоряння від пристроїв спалювання газу або інших видів палива. Ніколи не користуйтеся витяжкою без встановленої належним чином

НІКОЛИ не використовуйте витяжку у якості опорної поверхні, якщо це спеціально не

Для встановлення використовуйте тільки гвинти, що поставляються разом з виробом, або, якщо вони не входить в комплект, придбайте належний тип гвинтів.99 Використовуйте гвинти правильної довжини, як зазначено в керівництві з монтажу. Якщо у вас виникли сумніви, зверніться в авторизований сервісний центр або до аналогічного кваліфікованого персоналу. УВАГА! Якщо гвинти та кріплення встановлені не у відповідності з інструкцією, це може призвести до небезпеки ураження електричним струмом. Відхиляється будь-яка відповідальність за можливі проблеми, збитки або пожежі, спричинені недотриманням інструкцій, що містяться у цьому посібнику. Ми постійно докладаємо зусиль для поліпшення нашої продукції та залишаємо за собою право вносити в неї будь-які технічні, функціональні або естетичні зміни, що випливають з її вдосконалення. У разі версії виробу із зовнішнім двигуном, для нормальної роботи витяжки необхідно використовувати блок відведення повітря (зовнішній двигун) того ж виробника. Даний виріб має маркування відповідно до Європейської директиви 2012/19/EC «Про відходи електричного та електронного обладнання» (WEEE). Забезпечивши належну утилізацію виробу, користувач допомагає запобіганню можливих негативних наслідків для навколишнього середовища і

Символ на виробі або в документації до нього вказує на те, що цей продукт не слід розглядати як побутові відходи, його необхідно передати до відповідного пункту збору для утилізації електричного та електронного устаткування. Позбутися виробу необхідно з дотриманням місцевих правил з утилізації відходів. Для отримання додаткової інформації про правила з обробки, утилізації та переробки даного виробу просимо звертатись в місцеве відділення, пункт утилізації побутових відходів або в магазин, де був придбаний пристрій. Пристрій розроблено, випробувано та виготовлено відповідно до правил:

• Вимог до EMC (електромагнітної сполучуваності): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3- 2; CEI/EN 61000-3-3. Поради з належного використання в цілях зниження впливу на навколишнє середовище: коли ви починаєте готувати, включіть витяжку на мінімальній швидкості, залишаючи її працювати деякий час після закінчення готування. Збільшувати швидкість тільки у разі великої кількості диму і пари, використовуючи функцію бустер тільки у крайніх випадках. Для підтримання високої ефективності системи вловлювання запахів, замінити при необхідності вугільний фільтр/ вугільні фільтри. Для підтримання високої ефективності фільтру- жировловлювача, необхідно очищувати його в разі потреби. Для оптимізації ефективності та зниження рівня шуму, використовуйте максимальний діаметр системи повітропроводів, описаних в цьому керівництві. Використання Витяжка може використовуватись у версії із всмоктуванням і відведенням димів назовні, або у версії з фільтром і внутрішньою рециркуляцією. Версія із всмоктуванням Пари виводяться назовні через випускну трубу, прикріплену до фланця

Діаметр витяжної труби повинен дорівнювати діаметру кільця з’єднання. Увага! Витяжна труба не поставляється, її необхідно придбати окремо. У горизонтальній частині труба повинна мати невеликий нахил вгору (близько 10°), для полегшення відводу повітря назовні. Якщо витяжка поставляється з вугільним фільтром, його необхідно видалити.100 Версія з фільтрацією Перед перенаправленням повітря в кімнату, воно проходить знежирення. При використанні витяжки у цій версії, необхідно встановити додаткову систему фільтрації з використанням активованого

Примітка: рециркульоване повітря через вугільні фільтри направляється назад в кухню через канал, який виводить повітря з бічної сторони витяжки. Встановлення Примітка: Встановлення необхідно здійснювати таким чином, щоби забезпечити постійний доступ до витяжки та до електронних компонентів для можливого технічного обслуговування. ПОПЕРЕДЖЕННЯ: металеву коробку, що містить електронні компоненти, необхідно розмістити на відстані не менше 65 см від газової плити, та у будь-якому випадку, у 65 см від точки всмоктування витяжки. РЕКОМЕНДАЦІЇ: Рекомендуємо встановити металеву коробку, що містить електронні компоненти, щонайменше, у 10 см від підлоги та на достатній відстані від усіх джерел тепла (наприклад: духової плити або варочної поверхні). Якщо в інструкції виробу для приготування їжі на газі вказана більша відстань, необхідно взяти це до уваги. Підключення до електричної мережі. Підключення витяжки до електромережі повинно виконуватись кваліфікованим персоналом з відповідною спеціалізацією. Напруга у мережі повинна відповідати даним напрузі, зазначеній на табличці, що розташована всередині витяжки. За наявності штепселю, підключити витяжку до розетки, до якої, відповідно до діючих правил, необхідно забезпечити доступ і після встановлення витяжки. За оснащення роз’ємом (пряме підключення до мережі) або у разі, якщо розетка не знаходиться в доступному місці, після монтажу встановити двополюсний вимикач згідно з вимогою по забезпеченню повного відключення електричної мережі в умовах перенапруги III категорії, відповідно до правил монтажу. Увага! Перед тим як під’єднати контур витяжки до мережі живлення, необхідно перевірити всі компоненти на відсутність ушкоджень, також обов’язково перевірити правильність встановлення кабелю підключення до мережі.

Перед тим, як приступити до встановлення пристрою, необхідно перевірити всі компоненти на відсутність ушкоджень, в іншому випадку зверніться до продавця і призупиніть монтаж. Також уважно прочитайте всі нижченаведені інструкції. Максимальна довжина витяжної труби не повинна перевищувати 5 метрів.

• Необхідно обмежити кількість колін в каналі, оскільки кожне коліно знижує ефективність всмоктування, еквівалентне 1 метру. (Наприклад: якщо ви використовуєте 2 коліна на 90°, довжина повітропроводу не повинна перевищувати 3-х метрів у довжину).

• Уникайте різких змін напрямку руху.

• Використовуйте повітропроводи з незмінним діаметром у150 мм по всій довжині.

• Використовуйте повітропроводи з дозволеного матеріалу.

• При невиконання вищевказаних рекомендацій підприємство-постачальник не несе відповідальності за проблеми з продуктивністю або шум та не надає ніякої гарантії. Перед тим, як зробити отвір переконайтеся, що всередині меблі, у відповідності до місця розташування витяжки не встановлені несучі деталі шафи або інші деталі, які можуть заважати правильному встановленню виробу. Перевірте, щоби розміри витяжки і варочної панелі сполучались з меблями і забезпечували можливість монтажу.

• В задній частині варочної поверхні зробити прямокутний отвір з наступними розмірами: (мал. 1). 822mm X 100mm.101 у випадку версії з повністю встановленим двигуном, видаліть гвинти і зніміть блок всмоктування для того, щоби вставити блок низхідного потоку в отвір.

• Встановіть витяжку в отвір, вставивши її зверху, як показано на малюнку (мал. 2).

• У разі версії з невстановленим двигуном, встановити блок двигуна, орієнтуючи вихід повітря в обране положення: вниз або вгору (мал.5). Двигун може встановлюватись як спереду, так і ззаду блоку низхідного потоку. Після завершення встановлення двигуна, виконати монтаж повітропроводів для відводу повітря. У разі варіанта з зовнішнім двигуном, встановити його у відповідній зоні пристрою для всмоктування (зовнішній двигун) та встановити повітропровід відводу забрудненого повітря. Виконати монтаж вивідних повітропроводів між зовнішнім двигуном і блоком низхідного потоку. Виберіть один з п’яти варіантів відводу повітря (мал. 6) і встановіть з’єднувальні елементи, що входять в комплект поставки. Після завершення встановлення і підключення пристрою до електромережі, виведіть нагору блок низхідного потоку, натиснувши на передню панель, як показано на мал. 7. Після цього необхідно встановити вугільні фільтри - у випадку версії з фільтрацією (вугільні фільтри поставляються окремо, як спеціальний комплект), фільтри -жировловлювачі (див. мал. 8), потім встановіть переднє скло, як показано на мал. 9; встановлюйте скло обережно, як показано на мал. 10.

• Встановити металеву коробку, що містить електронні компоненти в легко доступному місці для можливого проведення робіт з обслуговування, та під’єднайте її електричні роз’єми до витяжки (мал.11). Експлуатація Для нормальної роботи виробу необхідно витягти висувну панель, діючи наступним

Натиснути на скло згори-вниз, як показано на мал.12, скло вийде із зачеплення та частково відкриється. Після виходу висувної панелі включити електродвигун всмоктування на блоці управління, як показано нижче. Закриття панелі відбувається аналогічним чином, натисканням на фронтальну скляну панель до повного переміщення панелі вниз. T1. T2. T3. Кнопка таймеру ВКЛ./ВИКЛ.: Натиснути для встановлення автоматичного відключення: Швидкість 1: 20 хвилин; Швидкість 2: 15 хвилин; Швидкість 3: 10 хвилин; Висока швидкість: 5 хвилин. Кнопка зменшення швидкості (потужності) відведення повітря. ВИКЛ. 1: натиснути декілька разів для зменшення швидкості аж до відключення витяжки; ВИКЛ. 2: при будь-якій швидкості утримувати у натиснутому положенні тривалий час. Кнопка ВКЛ./збільшення швидкості (потужності) відведення повітря (Інтенсивний режим 1-2-3). Інтенсивна швидкість використовується протягом 5 хвилин, після чого автоматично встановлюється швидкість 2.102 Індикація насичення фільтрів. Витяжка повідомляє, коли необхідно виконати технічне обслуговування фільтрів: Фільтр-жировловлювач (кожні 40 годин роботи): усі світлодіоди горять синім світлом Фільтр вловлювання запахів з активованим вугіллям (кожні 160 годин використання): усі світлодіоди горять синім світлом, світлодіоди L2 і L3
