NÁVOD NA OBSLUHU Pandora N ELICA

• Kovovou krabičku s elektronickými kom- ponenty položte na snadno přístupné místo pro případy nutných servisních zásahů, spojte elektrické konektory samotného odsavače par (obr. 11). Funkce Pro normální fungování spotřebiče je nutno otevřít výsuvný vozík a postupujte dle následu- jícího. Stlačením skla dolů, podle uvedeného obr. 12, je dosaženo odklapnutí a příslušné otevření. Po otevření výsuvného vozíku lze aktivovat motor odsávání pouhým stisknutím tlačítka jak níže uvedeno. Zavření panelu se uskutečňuje obdobným způsobem, stlačením čelního skla až do úpl- ného výsuvného vozíku. T1. T2. T3. Tlačítko ON/OFF timer: stisknĕte pro nastavení auto- matického vypnutí: Rychlost 1: 20 minut Rychlost 2: 15 minut Rychlost 3: 10 minut Intenzivní rychlost: 5 minut Tlačítko snížení rychlosti (výkonu) odsávání OFF 1: několikerým tisknutím lze zvyšovat nebo snižovat účinnost odsávání až do vypnutí odsavače par. OFF 2: při jakékoli rychlosti podržte tlačítko déle. Tlačítko ON/zvýšení účinnosti odsávání (výkon) (1-2-3-Intenzivní) Intenzivní rychlost trvá cca 5 minut, posléze se auto- maticky nastaví na rychlost 2.72 Indikátor nasycení ltrů Odsavač par indikuje kdy je nutno čistit ltry: Tukový ltr (každých cca 40 hod provozu): veškeré Led se rozsvítí modře Pachový ltr s aktivními uhlíky (každých cca 160 hod provozu): veškeré Led se rozsvítí modře, Led L2 a L3 bli- kají Reset signalizace nasycení ltrů Po vykonaném vyčištĕní ltrů podržte stisknuté tlačítko T1 a T3, Led L1, L2 a L3 krátce blikají modrým svĕtlem a pak nakonec zhasnou. Aktivace indikátoru signalizace nasycení pachových ltrů s aktivními uhlíky Tento indikátor je obyčejnĕ deaktivován. Pro jeho aktivaci postupujte podle následovného: Při vypnutém odsavači par tisknĕte a podržte stisknuté tlačítko a zároveň T1 a T2: nejdřív se rozsvítí L1 pak také L2 a L3 posléze po uvolnĕní tlačítek Led L2 a L3 krátce blikají na potvrzení aktivace. Deaktivace LED nasycení ltru s aktivními uhlíky: opa- kujte výše uvedenou operaci, ponejprv se rozsvítí zároveň Led L1, L2 a L3 posléze po uvolnĕní tlačítek Led L2 a L3 zhasnou na potvrzení deaktivace. ÚDRŽBA Tukový ltr Zachycuje tukové částice z vaření. Tukový ltr je nutné jednou měsíčně (nebo když systém signalizace nasycení ltrů signalizuje nutnost umytí) umýt pomocí neagresivních mycích prostředků v dřezu nebo v myčce s krátkým mycím cyklem s nízkou teplotou. Mytím v myčce může kovový tukový ltr vyblednout, na jeho ltrační výkon to ale nemá žádný vliv. Filtr s aktivními uhlíky (Jen pro ltrační verzi) Pohlcuje pa- chy z vaření. K nasycení uhlíkového ltru dojde po kratším či delším čase podle typu vaření a pravidelnosti čištĕní tu- kového ltru. V každém případĕ je nezbytné vyměnit náplň nejméně jednou za každé čtyři měsíce. Po vyjmutí tukových ltrů lze vložit uhlíkové ltry (Obr. 8) .73 SK - Návod na montáž a používanie Striktne sa pridržiavajte pokynov uvedených v tom- to manuáli. Odmieta sa akákoľvek zodpovednosť za prípadné problémy, poškodenie alebo požiare spôsobené prístrojom, vyplývajúce z nedodržania pokynov uvedených v tomto manuáli. Digestor je určený na odsávanie dymu a výparov vznikajúcich pri varení a je určený len pre použitie v domácnosti. Digestor môže mať odlišný vzhľad v porovnaní a jeho vyobrazením v tomto manuáli, napriek tomu pokyny na používanie, údržbu a inštaláciu sú rovnaké. ! Je dôležité uschovať tento manuál, aby ste v prípade po- treby mohli doňho kedykoľvek nahliadnuť. V prípade pre- daja, postúpenia alebo presťahovania sa ubezpečte, aby zostal spoločne s výrobkom. ! Pozorne si prečítajte pokyny: sú v nich uvedené dôležité informácie o inštalácii, o používaní a bezpečnosti. ! Nerobte úpravy na elektrických či mechanických častiach výrobku, alebo na jeho vývodoch. ! Predtým, ako pristúpite k inštalácii prístroja, ubezpečte sa, či sú všetky jeho komponenty nepoškodené. V opačnom prípade kontaktujte predajcu a výrobok neinštalujte. Upozornenia Pred akoukoľvek operáciou čistenia alebo údržby odpojte digestor z elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného ističa v byte. Pri všetkých operáciách inštalácie a údržby používajte pracovné rukavice. Prístroj môžu používať deti nie mladšie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo mentál- nou schopnosťou, alebo osoby bez akejkoľvek skúsenosti alebo potrebnej znalosti len pod pohľadom, alebo po náležitom poučení ohľadom bezpečného používania prístroja a oboznámení sa s nebezpečenstvom s tým súvisiacim. Je potrebné dohliadnuť, aby sa deti nehrali s prístrojom. Deti bez dozoru nesmú vykonávať čistenie a údržbu prístroja. Miestnosť musí byť dostatočne odvetraná, ak bude digestor používaný súčasne s ďalšími plynovými spotrebičmi alebo spotrebičmi na iné palivo. Digestor je potrebné často čistiť zvnútra aj zvon- ka (ASPOŇ RAZ ZA MESIAC), každopádne je potrebné sa riadiť pokynmi pre údržbu uve- denými v tomto manuáli. Nedodržanie pravidelného čistenia digestora a výmeny a čistenia ltrov spôsobuje riziko vz- niku požiaru. Používanie plameňa škodí ltrom a môže byť dôvodom vzniku požiaru, preto je v každom prípade sa mu vyhnúť. Fritovanie musí prebiehať pod kontrolou, aby sa predišlo vznieteniu oleja. POZOR: Keď je varná doska zapnutá, prístup- né časti digestora sa môžu zohriať. Pozor! Nezapájajte prístroj do elektrickej siete pokiaľ nebola inštalácia celkom dokončená. Pokiaľ ide o technické a bezpečnostné opatre- nia, ktoré musia byť prijaté pre odvod pár, je potrebné sa striktne riadiť predpismi vydanými miestnymi kompetentnými orgánmi. Nasávaný vzduch nesmie byť odvádzaný do kanalizácie používanej na odvod dymu pochád- zajúceho z plynových spotrebičov alebo zo spotrebičov na iné palivo. Nikdy nepoužívajte digestor bez správne namontovanej mriežky! Digestor nesmie byť NIKDY používaný ako od- kladacia doska, okrem prípadu, keď je to výslo- vne uvedené. Používajte len xačné skrutky, ktoré sú pri- balené k výrobku a určené na jeho inštaláciu, alebo ak nie sú súčasťou balenia, je potrebné zakúpiť správny typ skrutiek. Použite správ- nu dĺžku skrutiek uvedených v návode na inštaláciu. V prípade pochybností sa obráťte na autorizované servisné centrum alebo na kvali- kovaný personál.74 POZOR! Nenainštalovanie skrutiek a xačných prvkov v súlade s týmito pokynmi môže viesť ku vzniku rizika elektrickej povahy. Odmieta sa akákoľvek zodpovednosť za prípadné problémy, poškodenie alebo požiare spôsobené prístrojom, vyplývajúce z nedodržania pokynov uvedených v tomto ma- nuáli. V snahe neustále zlepšovať naše výrobky si vyhradzujeme právo zaviesť zmeny ohľadom ich technických, funkčných alebo estetických vlastností, vyplývajúce z ich vývoja. V prípade verzie s externým motorom je pre normálne fungovanie digestora potrebné použitie odsáva- cieho bloku (externý motor) od toho istého výrobcu. Tento prístroj je označený ako zhodný s Eu- rópskou smernicou 2012/19/EC o nakladaní s doslúžilými elektrickými a elektronickými spotrebičmi, Waste Electrical and Electro- nic Equipment (WEEE). Tým, že sa užívateľ ubezpečí, že tento výrobok bude vhodne zlikvi- dovaný, prispeje k zamedzeniu potenciálnych negatívnych následkov na životné prostredie a zdravie. Symbol zobrazený na výrobku alebo v sprievodnej dokumentácii označuje, že tento výrobok nesmie byť spracovaný a likvidovaný ako domový odpad, ale musí byť odovzdaný na vhodnom zbernom mieste a určený na re- cykláciu elektrických a elektronických prístrojov. Zlikvidujte výrobok v zmysle miestnych predpi- sov platných pre likvidáciu odpadu. Ohľadom ďalších informácií o spracovaní, zbere a recy- klácií tohto výrobku kontaktujte príslušný miest- ny úrad, službu pre zber domového odpadu ale- bo predajcu, u ktorého bol výrobok zakúpený. Výrobok bol projektovaný, testovaný a realizo- vaný v súlade s normami o:

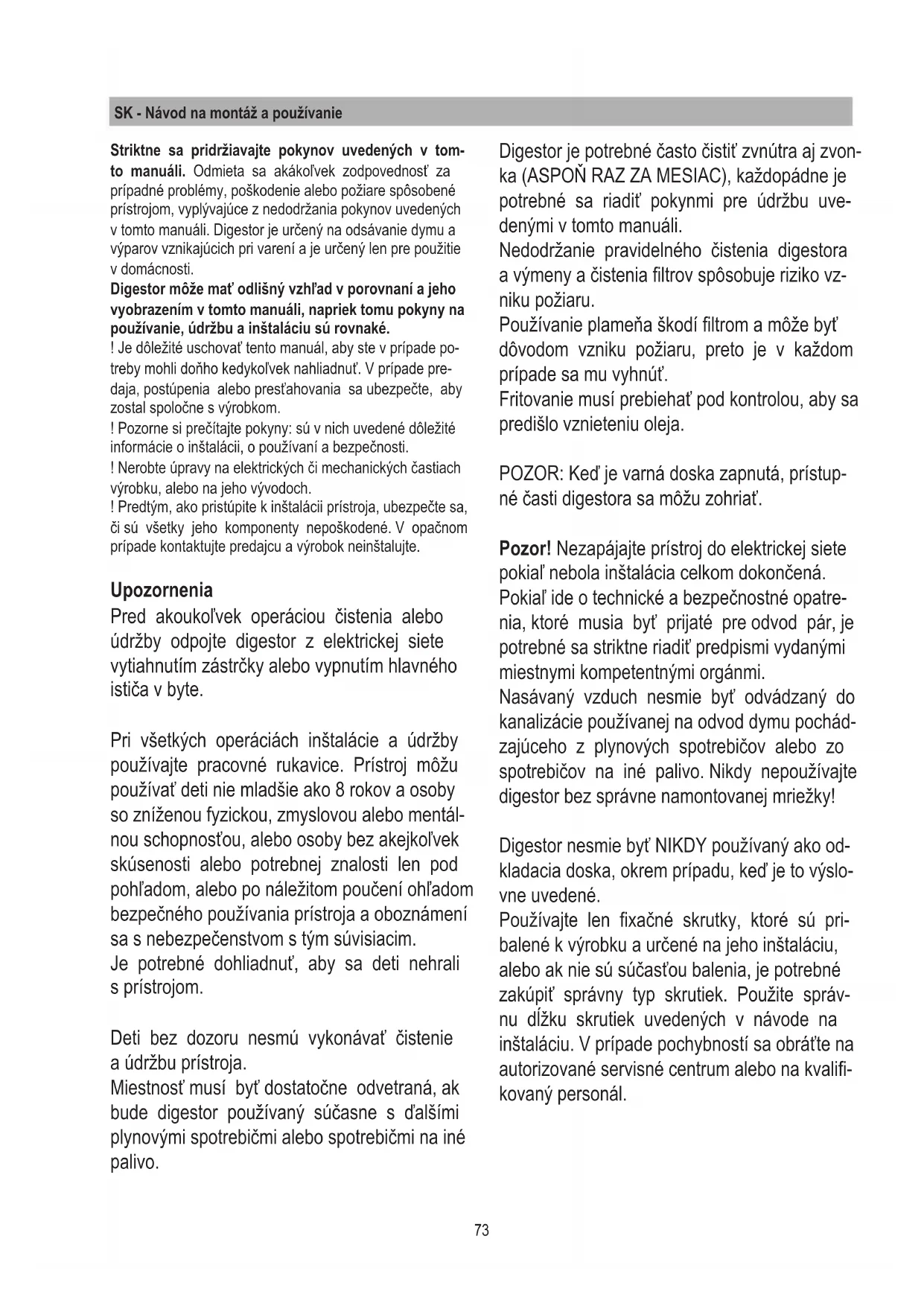

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Odporúčania pre správne používanie za účelom zníženia dopadu na životné prostredie: Keď začnete variť, zapnite digestor na najnižšiu rýchlosť, pričom ho ne- cháte zapnutý ešte niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary, pričom použitie funkcie booster je vhodné len v extrémnych prípadoch. Pre udržanie účinného systému redukcie pa- chov v prípade potreby vymeňte uhlíkové lter/ ltre. Pre udržanie účinnosti tukového ltra je potrebné ho vyčistiť. Pre optimalizáciu účinnosti a minimalizáciu hlučnosti je potrebné použiť čo najväčší priemer kanalizačného systému uvedeného v tomto ma- nuáli. Používanie Digestor je realizovaný tak, aby bol používaný vo verzii s odvádzaním a odvetrávaním alebo s ltráciou s vnútornou cirkuláciou. Verzia s odvádzaním Para je odvádzaná do exteriéru cez vývodná kanalizácia upevnená na spojovaciu prírubu. Priemer odvodnej kanalizácie musí byť zhodný s priemerom spojovacieho krúžku. Pozor! Vývodná rúra sa nedodáva spolu s výrobkom a treba ju zakúpiť. V horizontálnom smere musí mať rúra mierny sklon smerom na- hor (približne 10°) tak, aby mohol byť vzduch ľahšie dopravovaný smerom von. Ak je digestor vybavený uhlíkovými ltrami, tieto treba vybrať.75 Verzia s ltráciou Nasávaný vzduch je zbavený tuku predtým, ako je vovedený späť do miestnosti. Pre použitie digestora v tejto verzii je potrebné inštalovať dodatočný ltračný systém na báze aktívneho uhlia. Nota: Vzduch recyklovaný cez uhlíkové ltre je vháňaný do kuchyne prostredníctvom ka- nalizácie, ktorá odvádza vzduch na boku ku- chynskej skrinky. Inštalácia Nota: inštalácia musí byť vykonaná tak, aby bol vždy zaručený prístup k digestoru a elektro- nickým častiam kvôli prípadným zásahom servi- sného technika. UPOZORNENIE: Umiestnite kovovú schránku obsahujúcu elektronické komponenty do vzdia- lenosti nie menšej ako 65 cm od plynovej varnej dosky alebo v každom prípade do vzdialenosti 65 cm od bodu nasávania digestoru. ODPORÚČANIE: Odporúčame vám inštalovať kovovú schránku obsahujúcu elektronické kom- ponenty vo výške aspoň 10 cm od podlahy a v dostatočnej vzdialenosti od všetkých zdrojov te- pla (napr.: bočná strana rúry, varná doska). V prípade, že pokyny na inštaláciu plynovej var- nej dosky uvádzajú väčšiu vzdialenosť, je potreb- né túto dodržať. Elektrické pripojenie Zapojenie digestora do elektrickej siete musí byť uskutočnené kvalikovaným a špecializovaným technickým personálom. Napätie siete musí byť zhodné a napätím uve- deným na štítku s charakteristikami, umiestne- nom vo vnútri digestora. Ak má prívodný kábel zástrčku, zapojte digestor do zásuvky zhodnej s platnými normami, umiestnenej na mieste prístupnom i po inštalácii, aplikujte dvojpólový spínač podľa normy, ktorý v prípade prepätia III zabezpečí úplné odpojenie zo siete zhodne s pravidlami inštalácie. Pozor! Pred opätovným zapojením obvodu di- gestora do siete a previerkou správneho fungo- vania, vždy skontrolujte či bol správne namon- tovaný prívodný kábel. Montáž Skôr ako pristúpite k inštalácii prístroja, presvedčte sa, či sú všetky jeho časti nepoškodené, v opačnom prípade kontaktujte predajcu a nepokračujte v inštalácii. Okrem toho si pozorne prečítajte všetky pokyny uve- dené v ďalšom texte. Použite kanalizáciu na odvádzanie vzduchu, ktorého maximálny dĺžka nepresiahne 5 metrov.

• Je potrebné obmedziť počet kolien vo vzduchovej kanalizácii, nakoľko každé kole- no znižuje účinnosť odsávania o hodnotu 1 bežného metra. (Napr.: ak budú použité 2 ko- lená s 90° uhlom, dĺžka kanalizácie by nemala presiahnuť 3 metre).

• Vyhnite sa drastickým zmenám smeru.

• Použite kanalizáciu s konštantným priemerom 150mm po celej jeho dĺžke.

• Použite kanalizáciu z materiálu, ktorý je sch- válený príslušnými normami.

• V prípade nedodržania predchádzajúcich pokynov dodávateľ nezodpovedá za problémy súvisiace s prietokom alebo hlučnosťou a nebu- de poskytnutá záruka. Predtým, ako urobíte otvor, skontrolujte, či vo vnútornej časti kuchynskej skrinky, do zóny uloženia digestora nezasahuje konštrukcia samotnej skrinky alebo iné prekážky, ktoré by mohli predstavovať problémy pri správnej inštalácii. Ubezpečte sa, či sú vonkajšie roz- mery digestora a varnej dosky kompatibilné so skrinkou a teda či je možné ich inštalovať.

• V zadnej časti varnej zóny urobte otvor v tvare obdĺžnika s nasledovnými rozmermi: (Obr. 1). 822mm X 100mm.76 V prípade verzie s už namontovaným motorom odstráňte skrutky a vyberte odsávací blok, aby ste do vytvoreného otvoru mohli vložiť down- draft.

• Vložte digestor zhora do vytvoreného otvoru tak, ako je vyobrazené (Obr. 2). V prípade verzie s motorom na boku pristúpte k montáži motora, pričom nasmerujete výstup vzduchu smerom nadol alebo nahor (Obr. 5). Motor môže byť inštalovaný tak na prednej strane ako aj na zadnej strane downdraft-u. Po ukončení inštalácie motora treba pristúpiť k montáži kanalizácie výstupu vzduchu. V prípade verzie s externým motorom uložte odsávací blok (externý motor) do vhodnej po- lohy a nastavte kanalizáciu na odvod vzduchu. Pokračujte v montáži kanalizácie výstupu vzdu- chu medzi externým motorom a downdraft-om. Zvoľte smer výstupu vzduchu z piatich možností (Obr. 6) a nainštalujte spojovací diel. Po ukončení inštalácie a zapojení výrobku do elektrickej siete, nadvihnite downdraft zatlačením na jeho čelnú časť tak, ako je vyo- brazené na obr. 7. Následne nainštalujte uhlíkové ltre, v prípade verzie s ltráciou (uhlíkové ltre sú dodávané separátne, spolu s príslušným kitom), tukové ltre (viď obr. 8), potom nainštalujte čelné sklo tak, ako je vyobrazené na obr. 9; dajte pozor pri nasadení skla, viď obrázok 10.
