Produkttyp	Manuell universalskivmaskin
Märke	Ritter
Modell	Piatto 5
Avsedd användning	Hushållsbruk, skärning av livsmedel
Skärtjocklek	0 till 20 mm (steglös inställning, läge 0 skyddar bladet)
Bladmaterial	Rostfritt stål
Matning	Manuell (vevrotation)
Fötter	Sugkoppar för fastsättning på slät arbetsyta
Säkerhet	Bladet är mycket vasst; använd vagn och resthållare; återställ tjocklek till 0 efter användning; skär inte frysta, varma eller ben-/kärnhaltiga livsmedel
Montering	Vev, skärbräda (modeller amano/piatto), vagn, resthållare
Rengöring	Torka av med fuktig trasa; blad och löstagbara delar kan tvättas i varmt vatten (ej i diskmaskin); träskärbräda (olja regelbundet)
Underhåll	Smörj styrningen ibland med fett eller vaselin
Valfria tillbehör	Slätt blad för kött och chark; Ritter underhållsfett
Garanti	2 år, tillverkare (med förbehåll för villkor på ritterwerk.de)
Reparerbarhet och reservdelar	Kontakta lokal kundtjänst; www.ritterwerk.de
Avfallshantering	Får inte kastas i hushållsavfall; följ WEEE-direktivet

Vanliga frågor - Piatto 5 Ritter

Hur ställer man in skärtjockleken på Ritter Piatto 5?

Vrid skärtjockleksratten (14) till önskat värde (cirka 0–20 mm). Graderingen är inte i millimeter; läge '0' täcker bladet för säkerhet.

Hur monterar man veven på skivmaskinen?

Lossa fästskruven (10) och ta bort den. Se till att plastkontakten (9a) är ordentligt i vevhuset (9). Tryck veven på axeln (9b) och dra sedan åt fästskruven med ett mynt.

Vilka livsmedel ska inte skäras med denna skivmaskin?

Skär aldrig frysta, varma, ben-/kärnhaltiga produkter, filéer eller förpackade livsmedel. Skivmaskinen är avsedd för rumstempererade livsmedel utan hårda delar.

Hur rengör man bladet på Ritter Piatto 5?

Före rengöring, ställ inställningsratten på '0'. Demontera bladet: öppna spännanordningen (2) med ett mynt, ta bort tätningsskivan (2a) och tryck ut bladet. Tvätta det i varmt vatten (ej diskmaskin) med diskmedel, torka noggrant och smörj kugghjulet med fett eller vaselin.

Var hittar man reservdelar till Ritter Piatto 5?

Kontakta lokal kundtjänst eller besök www.ritterwerk.de för originaldelar och tillbehör.

Hur använder man resthållaren?

Skjut resthållaren (7) på vagnens handtag (5). Tryck försiktigt produkten mot bladskyddsplattan (3) med resthållaren för att skydda händerna. Använd endast om produktens storlek tillåter.

Vad göra om bladet blir slött?

Bladet slipas inte av användaren. Kontakta Ritters kundtjänst för utbyte eller reparation. Ett slätt blad finns som tillval för kött.

Vilken garanti gäller för Ritter Piatto 5?

Ritter ger en tillverkargaranti på 2 år från inköpsdatum, i enlighet med EU-direktiv. Detaljerade villkor finns på www.ritterwerk.de/warranty.

Hur förvarar man skivmaskinen efter användning?

Förvara apparaten på en torr plats, utom räckhåll för barn. Före förvaring, rengör, torka och ställ tjockleksratten på '0' för att skydda bladet.

Kan jag använda skivmaskinen utan vagn eller resthållare?

Nej, om inte produktens storlek gör det omöjligt. Vagn och resthållare är nödvändiga för att undvika kontakt med det vassa bladet. Använd dem alltid av säkerhetsskäl.

BRUKSANVISNING Piatto 5 Ritter

- Tag låseskiven ud (2a).

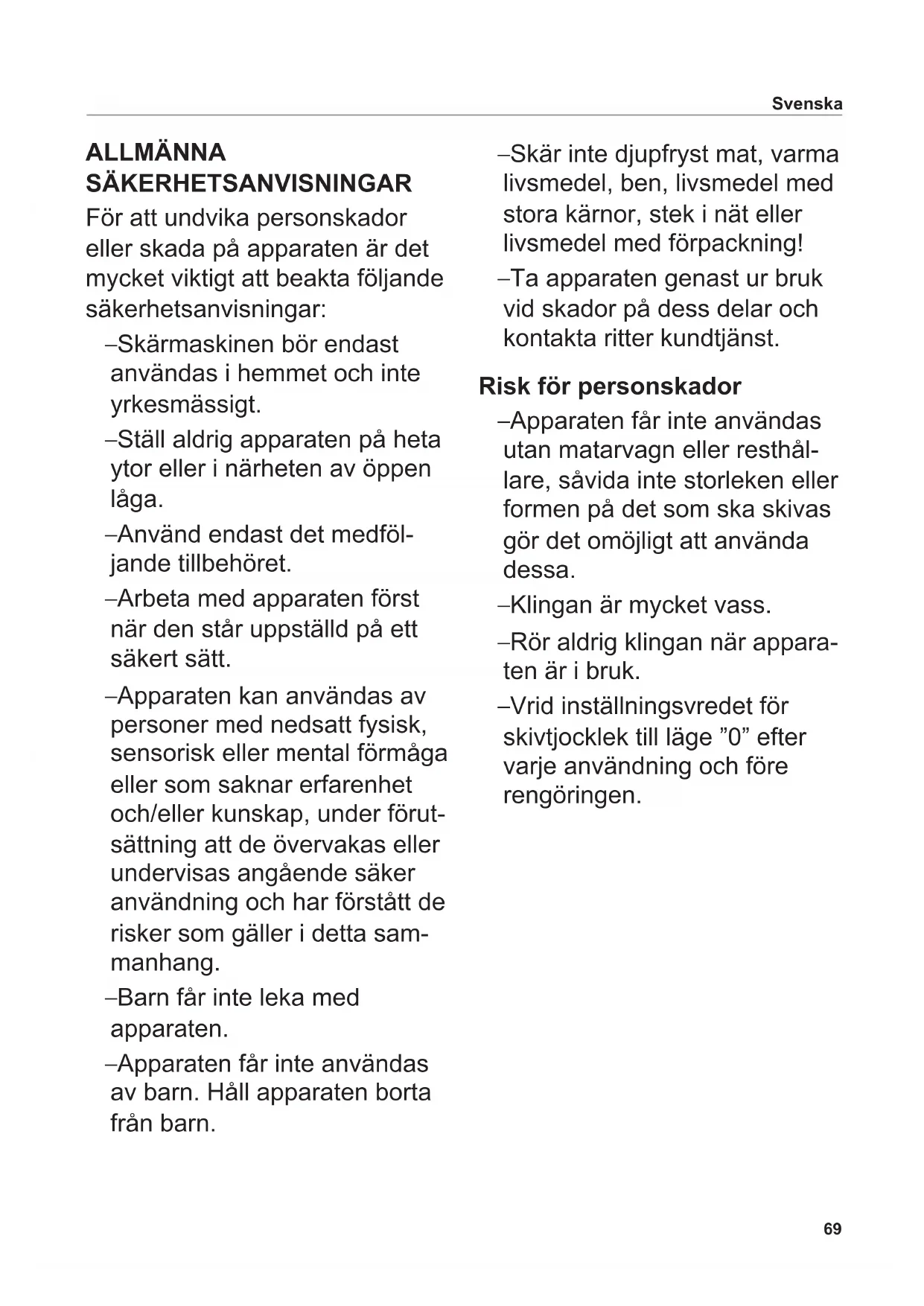

För att undvika personskador eller skada på apparaten är det mycket viktigt att beakta följande säkerhetsanvisningar:

-Skärmaskinen bör endast användas i hemmet och inte yrkesmässigt.

-Ställ aldrig apparaten på heta ytor eller i närheten av öppen låga.

-Använd endast det medföljande tillbehöret.

–Arbeta med apparaten först när den står uppställd på ett säkert sätt.

-Apparaten kan användas av personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och/eller kunskap, under förutsättning att de övervakas eller undervisas angående säker användning och har förstått de risker som gäller i detta sammanhang.

-Barn får inte leka med apparaten.

-Apparaten får inte användas av barn. Håll apparaten borta från barn.

–Skär inte djupfryst mat, varma livsmedel, ben, livsmedel med stora kärnor, stek i nät eller livsmedel med förpackning!

-Ta apparaten genast ur bruk vid skador på dess delar och kontakta ritter kundtjänst.

Risk för personskador

-Apparaten får inte användas utan matarvagn eller resthållare, såvida inte storleken eller formen på det som ska skivas gör det omöjligt att använda dessa.

–Klingan är mycket vass.

–Rör aldrig klingan när appara- ten är i bruk.

–Vrid inställningsvredet för skivtjocklek till läge "0" efter varje användning och före rengöringen.

Slå upp bilderna på bokomslagets insida i början och slutet. Läs noga igenom anvisningen innan apparaten tas i bruk. Spara bruksanvisningen och skicka med den när apparaten lämnas vidare.

Den aktuella bruksanvisningen står även till förfogande på www.ritterwerk.de.

ANVÄNDNING

Den manuella skärmaskinen används för att skära livsmedel som förekommer i hemmet.

Skärmaskinen är lämplig för livsmedel.

Ej avsett bruk eller felaktig användning kan leda till svåra personskador eller skada på apparaten. I sådana fall gäller inga garanti- eller ansvarsanspråk.

FÖRSTA ANVÄNDNING

Förberedelse

Se upp när apparaten tas ut ur förpackningen. Ta bort alla förpackningsdelar och spara dessa tillsammans med förpackningen. Rengör apparaten innan den kommer i kontakt med livsmedel (se RENGÖRING).

Ställa upp apparaten

• Ställ apparaten på ett jämnt, rakt underlag.
• Tryck fast apparaten så att sugfötterna (4) på undersidan suger fast.

Montera apparaten

A Lossa fästskruven (10) och ta bort den.
- Skjut tillbaka plastfästet (9a) om det inte sitter helt i vevhuset (9). Se då till att klacken på plastfästet sitter exakt i det avsedda urtaget på vevhuset.
- Fäst handveven på axeln (9b).

B Sätt in fästskruven igen och dra åt den med ett lämpligt mynt.
C Skjut in skärbrädan (12) från höger (på modell amano ^3/5 / piatto ^3/5 ).
D Placera matarvagnen (5):

- För in matarvagnen i det främre låsstiftet (6a) på vagnstyrningselementet(6).

- Vrid sedan ned matarvagnen för att leda in den i det bakre lässtiftet (6b) på vagnstyrningselementet.

E Skjut på resthållaren (7) på matarvagnens grepp.

Flytta på apparaten

C Lyft inte apparaten i skärbrädan (12). Dra därför ut skärbrädan åt höger ur apparaten innan den flyttas (på modell amano ^3/5 / piatto ^3/5 ). Brädan kan endast dras ut åt höger.
F Ta tag under apparaten bredvid den högra sugfoten och lyft den upp försiktigt. Sugfötterna släpper taget från underlaget efter varandra.

SKÄRA

G Ställ in önskad skivtjocklek med inställningsvredet för skivtjocklek (14).

Information:

Skivtjocklek: 0 mm till ca 20 mm. Inställningsskalan för skivtjocklek är inte en millimeterskala. Läge "0" är satt så att klingan då är täckt av säkerhetsskäl.

C Dra ut skärbrädan (12) lite åt höger för att fånga upp de skurna skivorna (på modell amano ^3/5 / piatto ^3/5 ). Brädan kan endast dras ut åt höger.

- Ställ under en tallrik eller liknande vid behov för att fånga upp de skurna skivorna (på modell manus ^3 /podio ^3 ).

H Fäll skivbygeln (11) till anslag i horisontellt läge vid behov.

Information:

Skivbygeln används för att långa, hårda skivor ska ledas förbi veven utan att hindra rörelsen (t.ex. stora brödskivor).

Vid korta, tunna, mjuka skivor rekommenderar vi att styrningen fälls upp (t.ex. vid korv).

Lägg det som ska skivas på matarvagnen (5). Använd resthållaren (7) för att trycka det lätt mot stopplattan (3).
Skydda dina händer genom att alltid använda matarvagnen och ev. resthållaren.
K Undantag: mycket stora livsmedel.

• Vrid handveven (1) jämnt medurs med höger hand.

- Tryck det som ska skivas lätt mot klingan så snart klingan (8) är i rörelse.

- Efter varje användning ska inställningsvredet för skivtjocklek vridas till läge "0" så att den vassa klingan täcks och person-skador därmed undviks.

RENGÖRING

SE UPP

Klingan är mycket vass. Vrid inställningsvredet för skiv-tjocklek (14) till läge "0" före rengöringen.

För att inga skadliga rester ska fastna bör skärmaskinen rengöras regelbundet. Även klingan måste rengöras regelbundet enligt följande beskrivning så att den rostfria ytan hålls i gott skick.

Information:

Livsmedelsrester kan efter en tid angripa klingans material och göra att rost bildas.

Förberedelse

C Dra ut skärbrädan (12) åt höger ur apparaten (på modell amano ^3/5 /piatto ^3/5 ). Brädan kan endast dras ut åt höger.

• Ta bort resthållaren (7).

Ta bort matarvagnen (5):

- Dra hela matarvagnen mot dig.

- Dra upp matarvagnen i fingerskyddet. Matarvagnen lossnar ur båda lässtiften (6a och 6b) på vagnstyrningselementet (6) efter varandra. Se till att matarvagnen inte tippar åt vänster.

- Håll fast klingan uppifrån under hela demonteringsmomentet.

- Öppna klinglåset (2) genom att vrida låsskruven (2b) moturs med ett lämpligt mynt.

• Ta bort låsbrickan (2a).

N Tryck ut klingan från motsatta sidan och ta tag i dess centrum.

Efter varje skivning

- Torka av huset samt alla borttagna delar, inklusive klingan, med en fuktig trasa.

Då och då

• Skölj av skärbrädan med vatten och diskmedel (på modell amano ^3/5 /piatto ^3/5 ). Använd inte aggressiva skurmedel.
• Fukta skärbrädan med olja för livsmedel (på modell amano ^5 / piatto ^5 ).
• Rengör alla borttagna delar, inklusive klingan, noggrant i varmt kranvatten (inte i diskmaskin).
• Rengör huset bakom klingan med en torr trasa/pensel.

Information:

Använd inte skurmedel, tvättsvampar med rå yta eller hårda borstar.

- Sugfötterna måste vara fett- och smulfria för att apparaten ska sitta fast ordentligt. Därför rekommenderar vi att sugfötterna rengörs regelbundet.

• Torka alla sköljda delar.
- Fetta in kugghjulet på klingan med lite ritter-underhållsfett (eller alternativt med lite vaselin).
Montera tillbaka klingan (8) i omvänd ordningsföljd. Se till att läsbrickan (2a) sitter exakt i det avsedda urtaget.

UNDERHÅLL

Skärmaskinen är underhållsfri. Vi rekommenderar ändå att den del av matarvagnen som går i spåret då och då återfettas med lite ritter-underhållsfett eller vaselin så att den glider lätt.

FÖRVARING

Förvara apparaten oätkomlig för barn.

KASSERING AV ELEKTRISKA OCH ELEKTRONISKA,GAMLA APPARATER

Denna symbol anger att denna produkt inte får kasserastillsammans med osorterat,

kommunalt avfall. Det finns ett separat (gratis) system för insamling och retur av elektrisaka och elektroniska, gamla apparater. Kontakta kommunen eller affären där du köpte produkten för ytterligare information. Genom att se till att denna produkt kasseras enligt föreskrift hjälper du till att förhindra negativ påverkan på miljö och hälsa samt återvinna de naturliga resurserna.

REACH-FÖRORDNING

Speciellt för kött-, korv- och skinkpålägg finns en klinga utan sågtandning.

Original ritter-underhållsfett kan levereras för underhåll (återfettning) av skärmaskinen.

Kontakta den lokala kundtjänsten för service, reparation och reservdelar!

För denna ritter skärmaskin ges en 2-årig garanti av tillverkaren, räknat från inköpsdatum och enligt EU-direktivet för garanti-åtaganden. Dina lagstadgade garantianspråk enligt § 437 ff. BGB (tyska civillagen) påverkas inte av detta. Tillverkargarantin gäller för alla apparater som har sålts inom EU. Garantivillkoren finns på www.ritterwerk.de/warranty. Skärmaskinen måste alltid skickas till den nationella kundtjänsten vid garantianspråk eller för service.
