Produkttyp	Analog HD-inspelare (övervakningskamera)
Märke	ABUS
Modell	TVVR33602
Antal kanaler	6 kanaler (BNC)
Videoformat som stöds	TVI, AHD, CVI, CVBS
Maximal upplösning	HD (upp till 1080p)
Strömförsörjning	12 V DC (nätadapter ingår)
Nätverksanslutning	RJ45 Ethernet, DHCP
Video ut	HDMI, VGA
Intern lagring	Hårddisk (ingår ej, kabel och skruvar medföljer)
Mobilapp	ABUS Link Station (iOS/Android)
Molnfunktion	ABUS Link Station för fjärråtkomst
Säkerhet	Administratörslösenord, verifieringskod
Underhåll och rengöring	Undvik vätskor och magnetfält, säkerställ ventilation
Reservdelar och reparerbarhet	Kontakta återförsäljare eller ABUS support
Mått (uppskattning)	Cirka 200 x 200 x 50 mm
Vikt (uppskattning)	Cirka 1 kg
Drifttemperatur	0 °C till 40 °C
Leveransinnehåll	Inspelare, 12V-nätadapter, USB-mus, RJ45-kabel, hårddisk-kabel, skruvar, guide

Vanliga frågor - TVVR33602 ABUS

Hur installerar jag inspelaren TVVR33602?

Anslut 12V-nätadaptern, koppla nätverkskabeln till routern, och anslut kamerorna till BNC-ingångarna. Slå på enheten och följ installationsguiden på skärmen.

Vilket administratörslösenord ska jag använda?

Vid första starten ber guiden dig om ett lösenord för admin-användaren. Välj ett komplext lösenord (nivå 'Starkt') och förvara det säkert. Återställning kräver ABUS teknisk support.

Hur ansluter jag inspelaren till min smartphone?

Aktivera ABUS Link Station i inspelarens nätverksinställningar. Ladda ner appen 'ABUS Link Station', skapa ett konto, och skanna QR-koden som visas på inspelarens lokala gränssnitt.

Vilka typer av kameror är kompatibla?

Inspelaren stöder analoga HD-kameror i formaten TVI, AHD, CVI och CVBS via BNC-ingångarna. IP-kameror måste anslutas till nätverket och läggas till via gränssnittet.

Hur initierar jag hårddisken?

I installationsguiden, välj den installerade hårddisken, klicka på 'Ändra' i kolumnen 'Process', bekräfta initieringen med OK, och slutför.

Vad gör jag om ABUS Link Station förblir offline?

Kontrollera att inspelaren är ansluten till ett nätverk med internetåtkomst och att DHCP är aktiverat. Kontrollera också att verifieringskoden är korrekt och att appen är uppdaterad.

Kan jag använda inspelaren utan internetanslutning?

Ja, inspelaren fungerar lokalt. För fjärråtkomst via smartphone måste du aktivera ABUS Link Station eller manuellt konfigurera portar på routern (se fullständig manual).

Hur återställer jag administratörslösenordet?

Återställning av administratörslösenord är endast möjlig via ABUS teknisk support. Kontakta supporten med information om din enhet.

Var kan jag ladda ner den fullständiga manualen?

Den fullständiga manualen finns på abus.com, under fliken 'Nedladdningar' för modell TVVR33602. Du kan också använda ABUS IP Installer för att komma åt manualer.

Vilka indikatorlampor finns på frontpanelen?

LED-lamporna indikerar: ström (på), data (hårddiskaktivitet) och nätverk (nätverksaktivitet). De hjälper till att diagnostisera inspelarens status.

BRUKSANVISNING TVVR33602 ABUS

Leveransomfattning 134

Varningar 135

Anslutningar 136

Tips för kamerainstallation 138

Systemaktivering 139

Mjukvaruinställning 140

App-inställning 144

Bruksanvisning + programvara 146

LIEFERUMFANG

TVVR33602:

Snabbguiden innehåller information om de första stegen vid installationen av den analoga HD-inspelaren.

Mer ingående information finns i bruksanvisningen som finns på vår webbplats abus.com.

ABUS

Hej!

Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv.

Överensstämmelsen har fastställts och motsvarande försäkringar och dokument finns tillgängliga från tillverkaren: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

För att uppfylla standarden och säkerställa säker drift måste du som användare följa den här bruksanvisningen! Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna. Kontakta din återförsäljare gällande eventuella frågor!

LEVERANSOMFÅNG

TVVR33602:

• 6-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
- Hårddiskkabel
• Hårddiskskruvar
- Snabbguide

TVVR33802:

• 8-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
- Hårddiskkabel
• Hårddiskskruvar
- Snabbguide

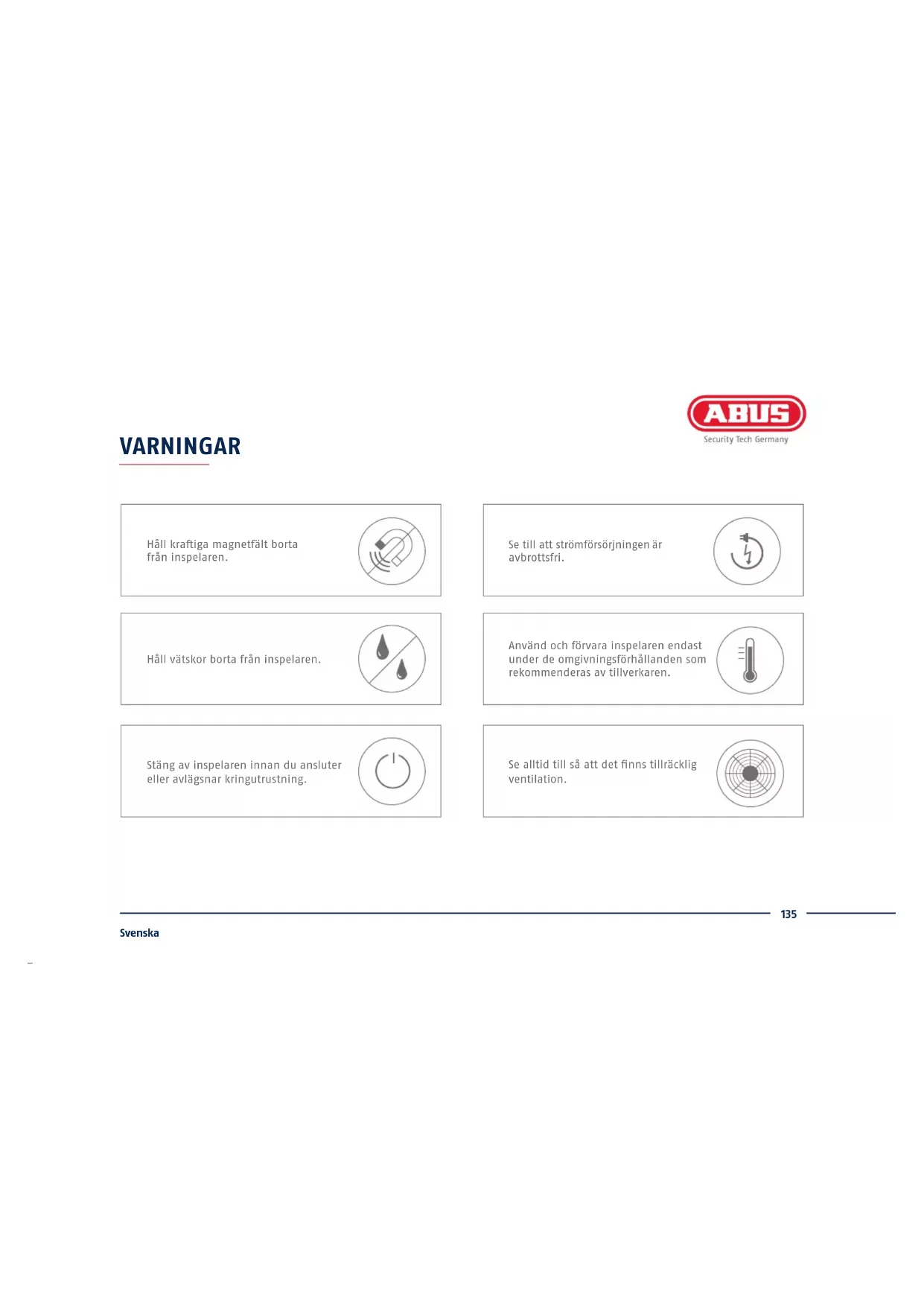

Håll kraftiga magnetfält borta från inspelaren.

Se till att strömförsörjningen är avbrottsfri.

Håll vätskor borta från inspelaren.

Använd och förvara inspelaren endast under de omgivningsförhållanden som rekommenderas av tillverkaren.

Stäng av inspelaren innan du ansluter eller avlägsnar kringutrustning.

Se alltid till så att det finns tillräcklig ventilation.

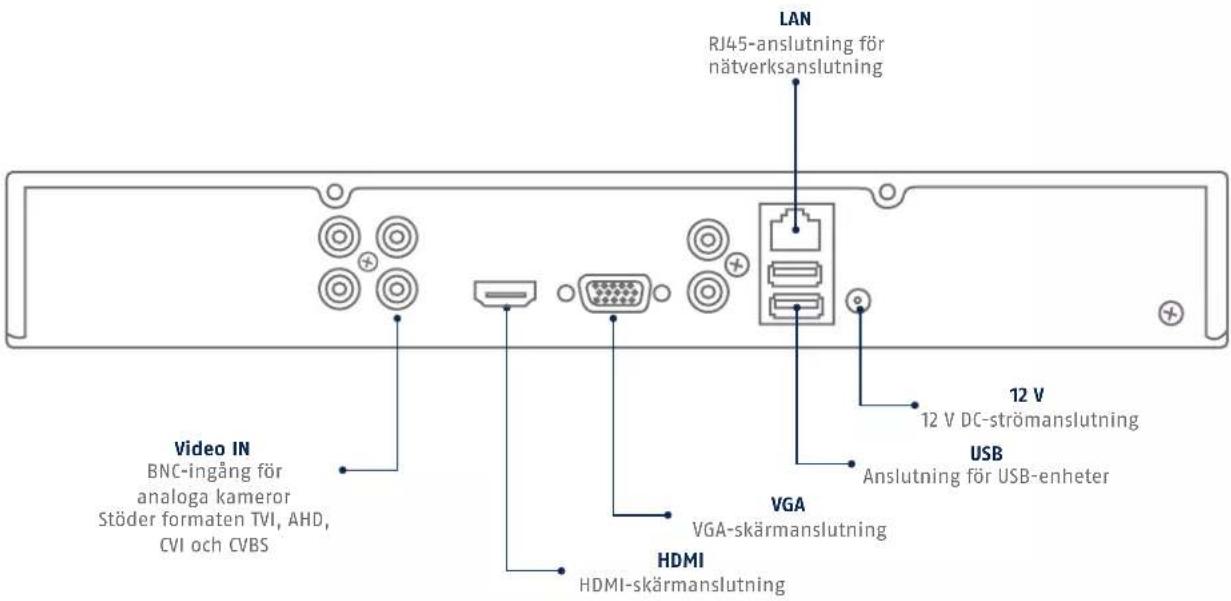

ANSLUTNINGAR

Spänningsmata inspelaren och anslut den till ditt hemnätverk med en nätverkskabel. Du ansluter analoga HD-kameror med den medföljande kombikabeln till inspelarens BNC-uttag och nätdel. Du ansluter IP-kameror till spänningsmatningen och kopplar upp dem mot ditt hemnätverk.

MJUKVARUINSTÄLLNING

Välj det språk du vill ha och klicka på "Tillämpa".

2

I fältet "Nytt lösenord" anger du ett lösenord för admin- användaren. Lösenordet måste följa de minimikrav som ställs. Rekommendation: Skapa ett så komplext lösenord du kan så att det får markeringen "Starkt".

3

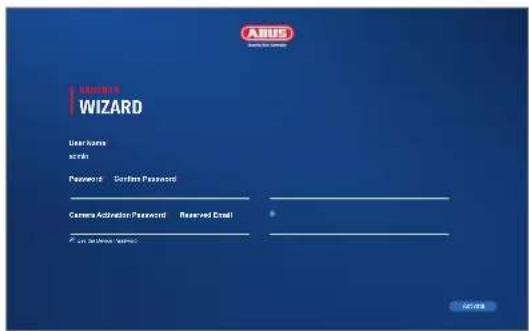

Ange lösenordet igen för att bekräfta det. Notera dessutom lösenordet i snabbguiden och förvara det på en säker plats. Att återställa admin-lösenordet går endast att göra via ABUS tekniska support.

4

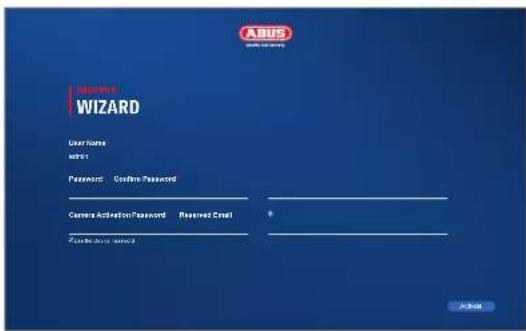

Ange även aktiveringslösenordet för kamerorna. Aktiverar du en kamera via inspelaren, så använder inspelaren angivet lösenord. Klicka till sist på OK. Enheten är nu aktiverad och går att använda fullt ut.

5

Ställ in tidszon, datum/-format och systemtid. Lämna skärmen genom att klicka på "Nästa".

6

Markera en kryssruta vid DHCP för att automatiskt tilldela adressdata. Adresserna tilldelas sedan automatiskt av routern (förutsatt att detta stöds).

Den installerade hårddisken måste installeras före användning initieras. Välj den som ska initieras hårddisken av. I kolumnen „Process“ klickar du på Redigera-knappen och bekräfta initiering med OK. Tryck sedan på „Slutför”.

APPINSTÄLLNING

1

Slå på ABUS Link Station

• Navigera till nätverksinställningarna i det lokala gränssnittet och öppna där ABUS Link Station-inställningarna.
• SIå på ABUS Link Station-funktionen och klicka på "Spara inställningarna".
• Du bör nu ha fått upp "online" på statusen. Får du fortfarande upp "offline" ska du kontrollera om inspelaren är ansluten till ett nätverk med Internetaccess.
• Tilldela nu uppkopplingen en verifieringskod. Här kan du skriva upp den kod du använt. Förvara sedan snabbguiden på säkert ställe.
• Låt webbgränssnittet vara öppet. Du behöver den visade QR-koden och verifieringskoden för att ställa in inspelaren i appen.

Anvisning: ABUS Link Station kopplar upp din inspelare med din smartphone via molntjänsten. Du behöver inte göra några routerinställningar. Använder du ingen molntjänst, så finns det en alternativ appinställning i inspelarens anvisning.

• Hämta appen "ABUS Link Station" på iOS Appstore eller Google Playstore och öppna den.
• Lägg upp ett konto för fj ärraccess genom att "logga in" och sedan klicka på "Registrera konto".
• Aktivera kontot med verifi eringskoden som du fått via mailen.
• Klicka på "Lägg till enhet" och scanna QR-koden från inspelarens yta.
• När inspelaren hittats, anger du verifi eringskoden. Inspelaren har nu lagts till på ditt konto.
• Får du problem vid inställningen, gå in på vår supportwebbsajt: https://support.abus-sc.com/

BRUKSANVISNING + PROGRAMVARA

Bruksanvisningar:

Du hittar fl er bruksanvisningarna till webb- och inspelargränssnitten under fl iken "Nedladdningar" på följande länk: https://www.abus.com/product/TVVR33602 https://www.abus.com/product/TVVR33802

Programvara:

Med TVSW11001 ABUS Central Monitor Station (CMS) övervakar, styr och administrerar du videodata från din ABUS-inspelare på datorn:

ABUS IP Installer för att söka eft er din inspelare på nätverket, kontrollera och installera

fi rmwareuppdateringar samt ladda ned instruktioner och snabbguider direkt till din dator:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
