Tipo de producto	Grabador HD analógico (cámara de vigilancia)
Marca	ABUS
Modelo	TVVR33602
Número de canales	6 canales (BNC)
Formatos de vídeo compatibles	TVI, AHD, CVI, CVBS
Resolución máxima	HD (hasta 1080p)
Alimentación	12 V CC (fuente de alimentación incluida)
Conectividad de red	RJ45 Ethernet, DHCP
Salidas de vídeo	HDMI, VGA
Almacenamiento interno	Disco duro (no incluido, cable y tornillos incluidos)
Aplicación móvil	ABUS Link Station (iOS/Android)
Función en la nube	ABUS Link Station para acceso remoto
Seguridad	Contraseña de administrador, código de verificación
Mantenimiento y limpieza	Evitar líquidos y campos magnéticos, asegurar ventilación
Piezas de repuesto y reparabilidad	Contactar al distribuidor o soporte de ABUS
Dimensiones (estimación)	Aproximadamente 200 x 200 x 50 mm
Peso (estimación)	Aproximadamente 1 kg
Temperatura de funcionamiento	0 °C a 40 °C
Contenido del paquete	Grabador, fuente de 12V, ratón USB, cable RJ45, cable HDD, tornillos, guía

Preguntas frecuentes - TVVR33602 ABUS

¿Cómo instalar el grabador TVVR33602?

Conecte la alimentación de 12V, conecte el cable de red al enrutador y enlace las cámaras a las entradas BNC. Encienda el dispositivo y siga el asistente de configuración en la pantalla.

¿Qué contraseña de administrador debo usar?

En el primer inicio, el asistente le solicita una contraseña para el usuario admin. Elija una contraseña compleja (nivel 'Fuerte') y guárdela en un lugar seguro. El restablecimiento requiere asistencia técnica de ABUS.

¿Cómo conectar el grabador a mi smartphone?

Active ABUS Link Station en la configuración de red del grabador. Descargue la aplicación 'ABUS Link Station', cree una cuenta y luego escanee el código QR que se muestra en la interfaz local del grabador.

¿Qué tipos de cámaras son compatibles?

El grabador es compatible con cámaras HD analógicas en formatos TVI, AHD, CVI y CVBS a través de las entradas BNC. Las cámaras IP deben estar conectadas a la red y agregarse a través de la interfaz.

¿Cómo inicializar el disco duro?

En el asistente de configuración, seleccione el disco duro instalado, haga clic en 'Modificar' en la columna 'Proceso', valide la inicialización con Aceptar y luego finalice.

¿Qué hacer si ABUS Link Station permanece fuera de línea?

Verifique que el grabador esté conectado a una red con acceso a Internet y que DHCP esté activado. Verifique también que el código de verificación sea correcto y que la aplicación esté actualizada.

¿Puedo usar el grabador sin conexión a Internet?

Sí, el grabador funciona en modo local. Para el acceso remoto a través de smartphone, debe activar ABUS Link Station o configurar manualmente los puertos en el enrutador (consulte el manual completo).

¿Cómo restablecer la contraseña de administrador?

El restablecimiento de la contraseña de administrador solo es posible a través de la asistencia técnica de ABUS. Póngase en contacto con el soporte con la información de su dispositivo.

¿Dónde puedo descargar el manual completo?

El manual completo está disponible en el sitio web abus.com, en la pestaña 'Descargas' para el modelo TVVR33602. También puede usar ABUS IP Installer para acceder a los manuales.

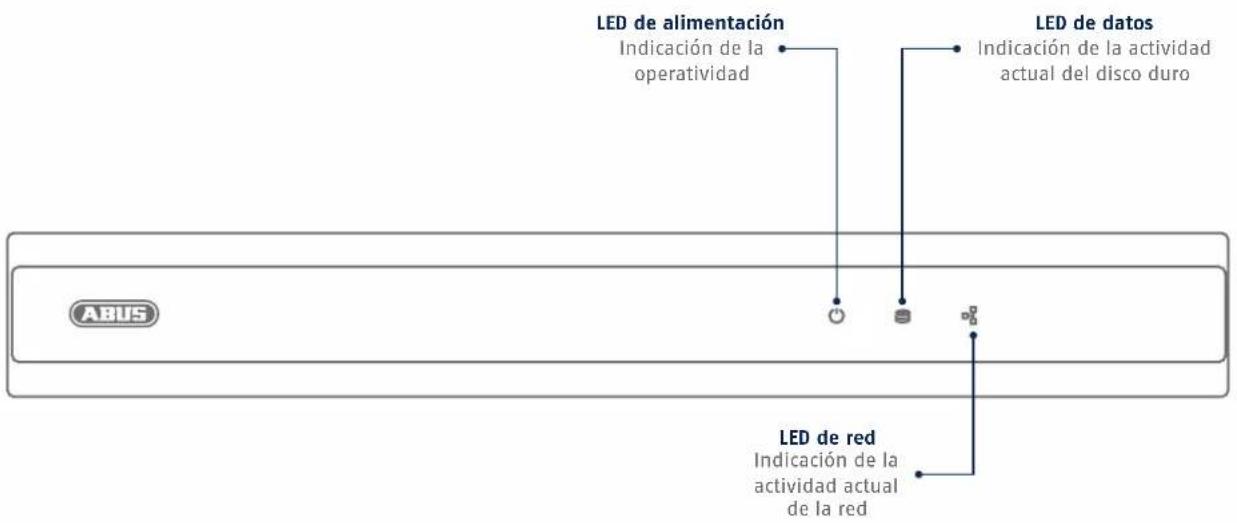

¿Cuáles son los indicadores en el panel frontal?

Los LED indican: alimentación (encendido), datos (actividad del disco duro) y red (actividad de red). Ayudan a diagnosticar el estado del grabador.

MANUAL DE USUARIO TVVR33602 ABUS

Consejos para la instalación de la cámara ..... 122

Activación del sistema 123

Instalación del software 124

Configuración de la aplicación 128

Manual + software 130

Svenska

GRABADORA ANALÓGICA DE ALTA DEFINICIÓN

En esta guía rápida se describen los primeros pasos para instalar su grabadora analógica de alta definición.

Encontrará información detallada en el manual de instrucciones disponible en la página web abus.com.

ABUS

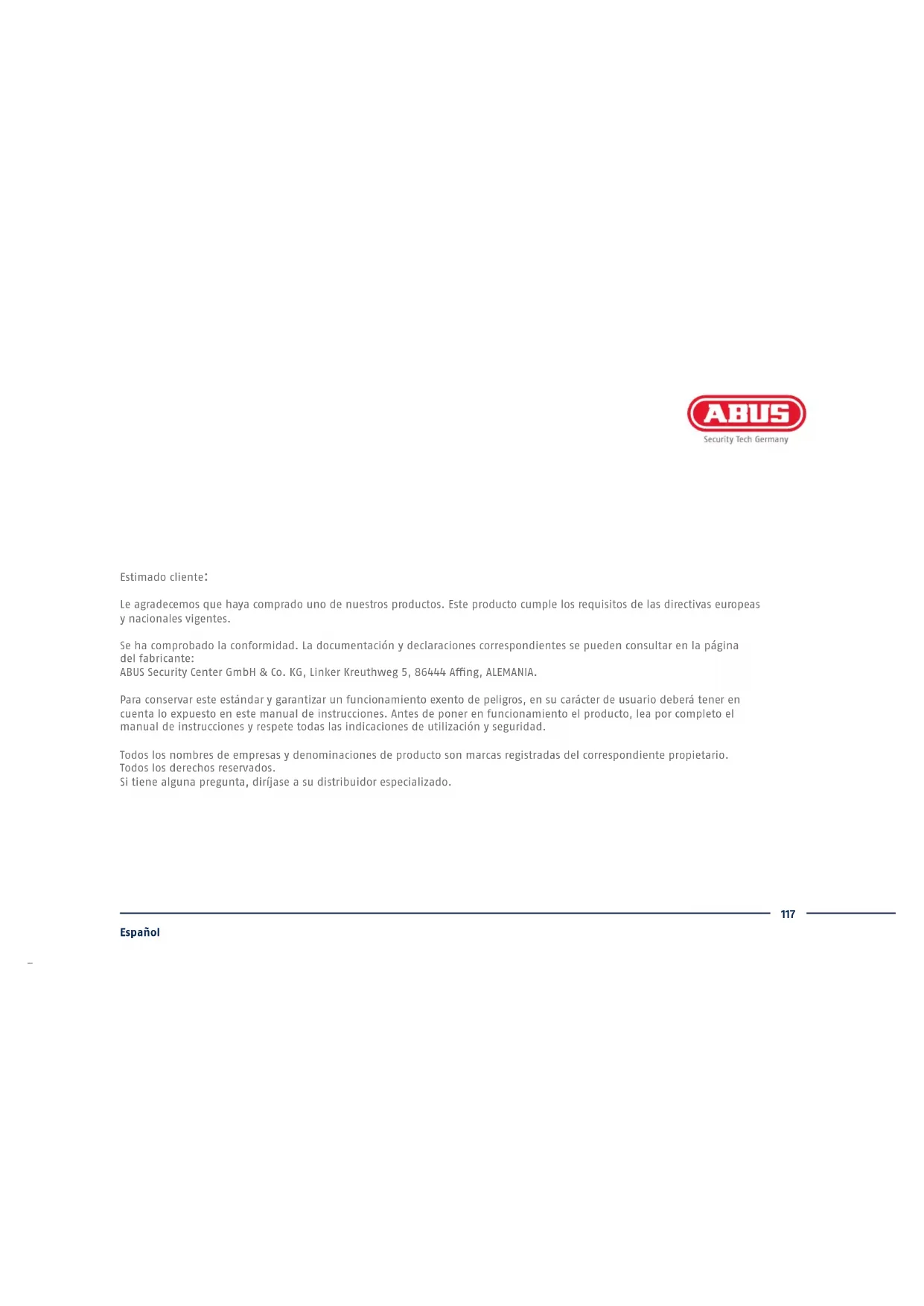

Estimado cliente:

Le agradecemos que haya comprado uno de nuestros productos. Este producto cumple los requisitos de las directivas europeas y nacionales vigentes.

Se ha comprobado la conformidad. La documentación y declaraciones correspondientes se pueden consultar en la página del fabricante:

ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALEMANIA.

Para conservar este estándar y garantizar un funcionamiento exento de peligros, en su carácter de usuario deberá tener en cuenta lo expuesto en este manual de instrucciones. Antes de poner en funcionamiento el producto, lea por completo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su distribuidor especializado.

VOLUMEN DE ENTREGA

TVVR33602:

• Grabadora de 6 canales
• Fuente de alimentación de 12 V
  • Ratón inalámbrico USB
  • Cable de red de 1 m
• Cable de conexión del disco duro
  • Tornillos para el disco duro
  • Guía rápida

TVVR33802:

• Grabadora de 8 canales
• Fuente de alimentación de 12 V
  • Ratón inalámbrico USB
• Cable de red de 1 m
• Cable de conexión del disco duro
  • Tornillos para el disco duro
• Guía rápida

Mantenga la grabadora alejada de campos magnéticos potentes.

Asegúrese de que no se interrumpa la alimentación de corriente.

Mantenga el dispositivo de grabación alejado de líquidos.

Utilice y guarde la grabadora únicamente en un lugar que cumpla las condiciones ambientales recomendadas por el fabricante.

Apague el dispositivo de grabación antes de conectar o retirar aparatos periféricos.

Asegúrese de que haya siempre ventilación suficiente.

CONEXIONES

CONSEJOS PARA LA INSTALACIÓN DE LA CÁMARA

Suministre tensión a la grabadora y conéctela a su red doméstica mediante un cable de red. Para la vinculación de cámaras de analógicas de alta definición, conéctelas enchufando el cable combinado adjunto a la hembra BNC de la grabadora y la fuente de alimentación de la misma. Para la conexión de cámaras IP, suministre tensión a las cámaras y conéctelas a la red doméstica.

INSTALACIÓN DEL SOFTWARE

Seleccione el idioma que desee y haga clic en la tecla «Aplicar».

2

En el campo «Nueva contraseña», introduzca una contraseña para el usuario administrador. La contraseña debe cumplir los requisitos mínimos preestablecidos. Recomendación: Utilice una contraseña lo más compleja posible, que alcance el estado «Fuerte».

Contraseña del administrador:

3

Vuelva a introducir la contraseña para su confirmación. Anote la contraseña en la guía rápida y guárdela en un lugar seguro. El restablecimiento de la contraseña del administrador solo es posible a través del soporte técnico de ABUS.

4

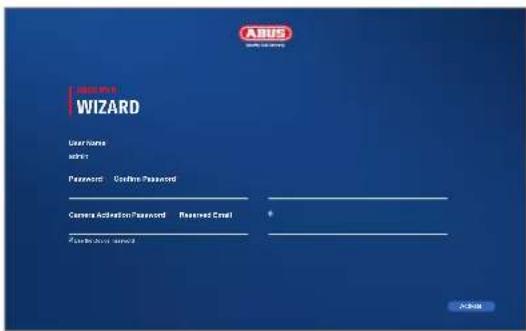

Introduzca también la contraseña de activación para las cámaras. La grabadora utiliza esta contraseña cuando usted activa una cámara a través de la grabadora. Para finalizar, haga clic en «OK». El aparato queda activado y puede utilizarse íntegramente.

5

Establezca la zona horaria, la fecha, el formato de la fecha y la hora del sistema. Salga de la pantalla haciendo clic en «Siguiente».

6

Si desea que los datos de dirección se asignen automáticamente, marque la casilla de verificación en DHCP. De esta forma, el enrutador asignará automáticamente las direcciones (si es compatible).

7

Si su enrutador no asigna automáticamente los datos de dirección, introduzca los datos en los siguientes pasos. El gráfico ilustra a modo de ejemplo los aparatos a conectar junto con las correspondientes direcciones IP.

8

A continuación encontrará todas las cámaras de red compatibles. Utilice la casilla de verificación para seleccionar los que desee Cámaras de red y haga clic en Agregar. Pase a la pantalla siguiente con „Siguiente”.

⑨

El disco duro instalado debe instalarse antes de su uso ser inicializado. Elija el que desea inicializar disco duro apagado. En la columna „Proceso“, haga clic en el Botón editar y confirmar inicialización con OK. Luego presione "Finalizar".

CONFIGURACIÓN DE LA APLICACIÓN

1

Activación de ABUS Link Station

• En la interfaz local, vaya a la configuración de red y abra allí la configuración de ABUS Link Station.
• Active la función ABUS Link Station y haga clic en "Guardar configuración".
• Ahora debería mostrarse el estado "online". En caso de que siga mostrándose "offline", compruebe si la grabadora está conectada a una red con acceso a Internet.
• Asigne ahora un código de verificación a la conexión. Puede anotar aquí el código que utilice. Conserve la guía rápida en un lugar seguro.
• Deje abierta la interfaz web. El código QR y el código de verificación mostrados serán necesarios para configurar la grabadora en la aplicación.

Nota: ABUS Link Station conecta su cámara a su grabadora a través del servicio en la nube. No necesita llevar a cabo ningún ajuste en su router para ello. Si no desea utilizar el servicio en la nube, podrá encontrar una configuración alternativa de la aplicación en el manual de la grabadora.

Aplicación de confi guración

• Descargue la aplicación "ABUS Link Station" de la iOS Appstore o la Google Playstore y ábrala.
• Para el acceso remoto, cree una cuenta haciendo clic en "iniciar sesión" y, a continuación, en "Registrar una cuenta".
• Active la cuenta con el código de verifi cación que se le ha enviado por e-mail.
• Haga clic en "Añadir aparato" y escanee el código QR de la interfaz local de la grabadora.
• Una vez se haya localizado la grabadora, introduzca el código de verifi cación de la misma. La grabadora se ha añadido a su cuenta.
• En caso de difi cultades con la confi guración, visite nuestra página web de soporte: https://support.abus-sc.com/

MANUAL + SOFTWARE

Manuales:

Encontrará otras instrucciones de uso de la web y de la interfaz de la grabadora en la pestaña "Descargas" en el siguiente enlace:

11001 ABUS Central Monitor Station (CMS), puede supervisar, controlar y administrar los datos de vídeo de su grabadora ABUS en el PC:

ABUS IP Installer para buscar su grabadora en la red, comprobar e instalar las actualizaciones del fi rmware y descargar directamente en su PC los manuales y las guías rápidas:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
