Produkttype	Analog HD-optager (overvågningskamera)
Mærke	ABUS
Model	TVVR33602
Antal kanaler	6 kanaler (BNC)
Understøttede videoformater	TVI, AHD, CVI, CVBS
Maksimal opløsning	HD (op til 1080p)
Strømforsyning	12 V DC (strømforsyning inkluderet)
Netværksforbindelse	RJ45 Ethernet, DHCP
Video udgange	HDMI, VGA
Internt lager	Harddisk (ikke inkluderet, kabel og skruer medfølger)
Mobilapp	ABUS Link Station (iOS/Android)
Cloud funktion	ABUS Link Station til fjernadgang
Sikkerhed	Administrator adgangskode, verifikationskode
Vedligeholdelse og rengøring	Undgå væsker og magnetfelter, sørg for ventilation
Reservedele og reparerbarhed	Kontakt forhandleren eller ABUS support
Mål (estimat)	Cirka 200 x 200 x 50 mm
Vægt (estimat)	Cirka 1 kg
Driftstemperatur	0 °C til 40 °C
Leveringsindhold	Optager, 12V strømforsyning, USB-mus, RJ45 kabel, HDD kabel, skruer, guide

Ofte stillede spørgsmål - TVVR33602 ABUS

Hvordan installerer jeg TVVR33602 optageren?

Tilslut 12V strømforsyningen, tilslut netværkskablet til routeren, og forbind kameraerne til BNC-indgangene. Tænd for enheden, og følg opsætningsguiden på skærmen.

Hvilken administratoradgangskode skal jeg bruge?

Ved første opstart beder guiden dig om en adgangskode til admin-brugeren. Vælg en kompleks adgangskode (niveau 'Stærk') og opbevar den sikkert. Nulstilling kræver teknisk support fra ABUS.

Hvordan tilslutter jeg optageren til min smartphone?

Aktivér ABUS Link Station i optagerens netværksindstillinger. Download appen 'ABUS Link Station', opret en konto, og scan QR-koden vist på optagerens lokale interface.

Hvilke typer kameraer er kompatible?

Optageren understøtter analoge HD-kameraer i TVI, AHD, CVI og CVBS formater via BNC-indgange. IP-kameraer skal tilsluttes netværket og tilføjes via interfacet.

Hvordan initialiserer jeg harddisken?

I opsætningsguiden skal du vælge den installerede harddisk, klik på 'Rediger' i kolonnen 'Proces', bekræft initialiseringen med OK, og afslut.

Hvad gør jeg, hvis ABUS Link Station forbliver offline?

Kontroller, at optageren er tilsluttet et netværk med internetadgang, og at DHCP er aktiveret. Kontroller også, at verifikationskoden er korrekt, og at appen er opdateret.

Kan jeg bruge optageren uden internetforbindelse?

Ja, optageren fungerer lokalt. Til fjernadgang via smartphone skal du aktivere ABUS Link Station eller manuelt konfigurere porte på routeren (se fuld manual).

Hvordan nulstiller jeg administratoradgangskoden?

Nulstilling af administratoradgangskoden er kun mulig via teknisk support fra ABUS. Kontakt supporten med oplysninger om din enhed.

Hvor kan jeg downloade den fulde manual?

Den fulde manual er tilgængelig på abus.com under fanen 'Downloads' for model TVVR33602. Du kan også bruge ABUS IP Installer til at få adgang til manualerne.

Hvad er indikatorerne på frontpanelet?

LED'erne angiver: strøm (tændt), data (harddisk aktivitet) og netværk (netværksaktivitet). De hjælper med at diagnosticere optagerens tilstand.

BRUGSANVISNING TVVR33602 ABUS

Advarselshenvisninger 71

Tilslutninger 72

Tips vedrørende kamerainstallation 74

Systemaktivering 75

Softwareopsætning 76

App-opsætning 80

Vejledning + software 82

Italiano

Lieferumfang 86

Warnhinweise 87

Collegamenti 88

Denne kvikguide beskriver de første opsætningstrin for din analoge HD-optager.

Detaljerede informationer findes i betjeningsvejledningen på hjemmesiden abus.com.

ABUS

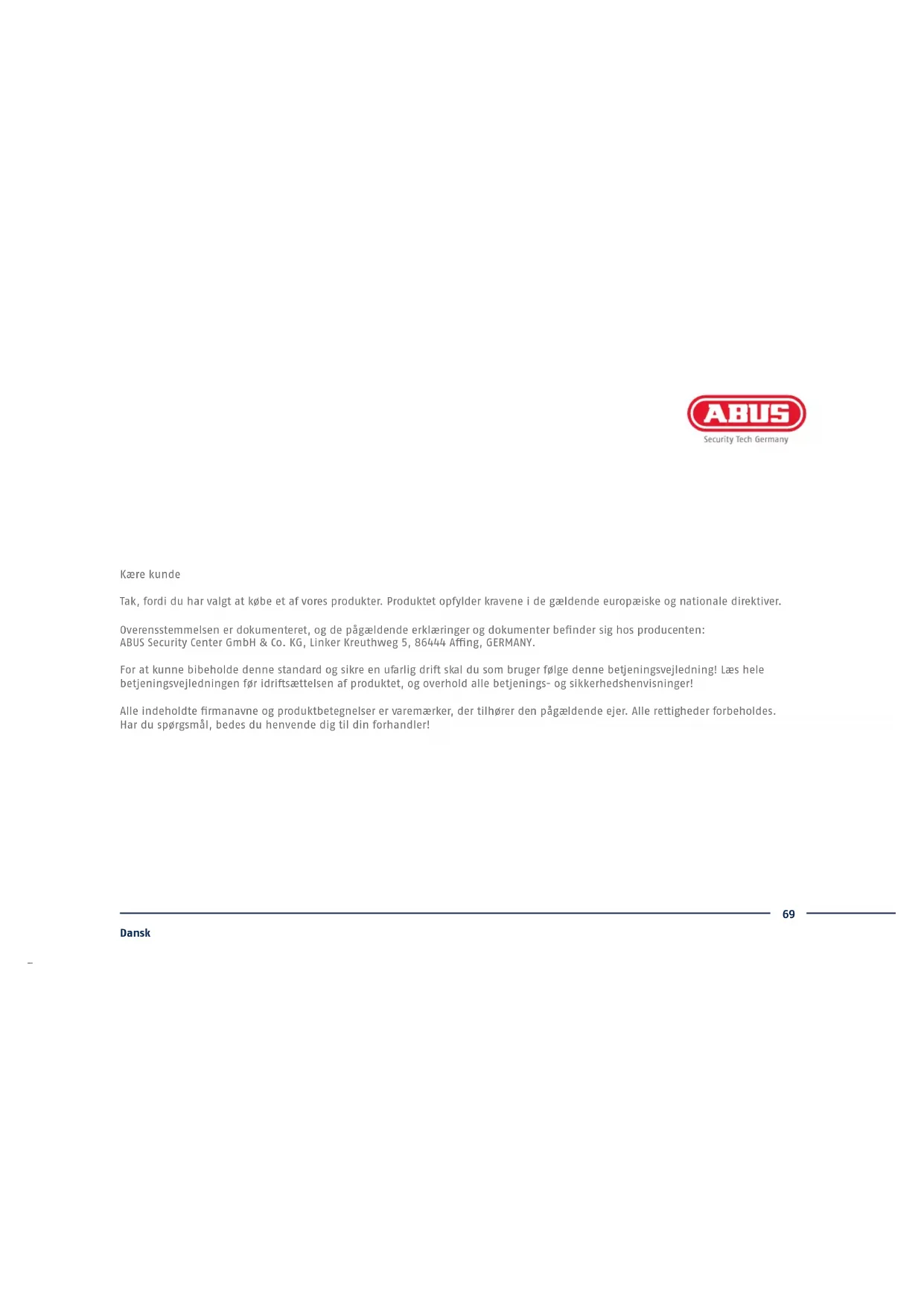

Kære kunde

Tak, fordi du har valgt at købe et af vores produkter. Produktet opfylder kravene i de gældende europæiske og nationale direktiver.

Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos producenten: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

For at kunne bibeholde denne standard og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes. Har du spørgsmål, bedes du henvende dig til din forhandler!

INDHOLD I KASSEN

TVVR33602:

• 6-kanals optager
  • 12 V strømforsyning
  • Trådløs USB-mus
  • 1 m netværkskabel
  • Harddisk-tilslutningskabel
• Skruer til harddisk
  • Kvikguide

TVVR33802:

• 8-kanals optager
• 12 V strømforsyning
- Trådløs USB-mus
• 1 m netværkskabel
• Harddisk-tilslutningskabel
- Skruer til harddisk
• Kvikguide

Hold kraftige magnetfelter væk fra optageren.

Sørg for en nød-strømsforsyning.

Hold væsker væk fra optageren.

Anvend og opbevar kun optageren under de omgivelsesbetingelser, som producenten har anbefalet.

Sluk optageren, før du tilslutter eller fjerner perifert udstyr.

Sørg for, at der altid er tilstrækkelig ventilation.

TILSLUTNINGER

Forsyn optageren med spænding, og forbind den via netværkskabel med dit hjemmenetværk. For at tilslutte de analoge HD-kameraer skal du slutte det til med de medfølgende kombi-kabler til optagerens BNC-bøsning og strømforsyning. For at integrere IP-kameraerne skal disse forsynes med spænding og forbindes med dit hjemmenetværk.

SOFTWAREOPSÄTNING

Vælg det ønskede sprog, og klik på „Anvend“.

2

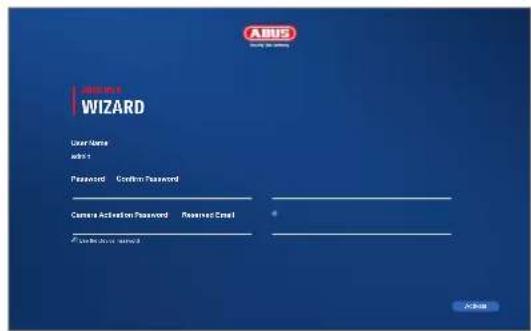

Indtast i feltet „Nyt kodeord“ et kodeord til administratorbrugeren. Kodeordet skal opfylde de specificerede minimumskrav. Anbefaling: Brug et så komplekst kodeord som muligt, som ligger på niveauet „stærkt“.

Administrator-kodeord:

3

Indtast kodeordet igen for at bekræfte. Noter desuden kodeordet i kvikguiden, og opbevar den et sikkert sted. Administrator-kodeordet kan nulstilles via den tekniske support fra ABUS.

4

Indtast desuden aktiveringskodeordet til kameraerne. Hvis du aktiverer et kamera via optageren, bruger optageren dette kodeord til det. Klik til sidst på „OK“. Udstyret er nu aktiveret og kan bruges fuldt ud.

5

Bestem tidszone, datol-format og systemtid. Forlad skærmen ved at klikke på „Næste“.

6

Hvis du ønsker, at adressedataene tildeles automatisk, skal du sætte et flueben ved DHCP. Adresserne bliver så automatisk tildelt af routeren (hvis understøttet).

7

Hvis din router ikke automatisk tildeler adressedataene, skal du indtaste dem i de følgende trin. Grafikken illustrerer som eksempel de apparater, der kan sluttes til med de dertilhørende IP-adresser.

8

Nedenfor finder du alle kompatible netværkskameraer. Brug afkrydsningsfeltet til at vælge dem, du ønsker Netværkskameraer, og klik på Tilføj. Skift til næste skærmbillede med „Næste“.

Den installerede harddisk skal installeres før brug blive initialiseret. Vælg den, der skal initialiseres harddisken slukket. I kolonnen „Process“ skal du klikke på Rediger-knap og bekræft initialisering med OK. Tryk derefter på „Udfør“.

APP- OPSÄETNING

1

Aktivér ABUS Link Station

• Navigér til netværksindstillingerne på den lokale overflade, og åbn her indstillingerne til ABUS Link Station.
• Aktivér funktionen ABUS Link Station, og klik på "Gem indstillinger".
• Nu bør status vise "online". Hvis "offline" fortsat vises, skal du kontrollere, om optageren er forbundet med et netværk med internetadgang.
• Tildel nu en verifikationskode til forbindelsen. Her kan du skrive den kode, du bruger. Opbevar derefter kvikguiden sikkert.
• Lad weboverfladen være åben. Den viste QR-kode og verifikationskode skal bruges til opsætning af optageren i appen.

Bemærk: ABUS Link Station forbinder din optager med din smartphone via cloud-tjeneste. Du behøver ikke foretage indstillinger på din router. Hvis du ikke vil bruge en cloud-tjeneste, kan du finde en alternativ app-opsætning i vejledningen til optageren.

• Indlæs appen "ABUS Link Station" fra iOS Appstore eller Google Playstore, og åbn den.
• Opret en konto til fj ernadgangen ved at klikke på "log ind" og dereft er på "registrering af en konto".
• Aktivér kontoen med verifi kationskoden, som du får tilsendt via e-mail.
• Klik på "tilføj apparat", og scan QR-koden fra optagerens lokale overfl ade.
• Når optageren er fundet, skal du indtaste optagerens verifi kationskode. Nu er optageren føjet til din konto.
• Hvis du har problemer med opsætningen, bedes du besøge vores support-website: https://support.abus-sc.com/

VEJLEDNING + SOFTWARE

Vejledninger:

Andre vejledninger vedr. betjening af web- og optager-overflade findes under fanen "Downloads" via følgende link:

S IP Installer for at søge eft er din optager i netværket, kontrollere og installere fi rmware-opdateringer, downloade vejledninger og kvikguides direkte til din pc:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
