Typ produktu	Analogowy rejestrator HD (kamera monitorująca)
Marka	ABUS
Model	TVVR33602
Liczba kanałów	6 kanałów (BNC)
Obsługiwane formaty wideo	TVI, AHD, CVI, CVBS
Maksymalna rozdzielczość	HD (do 1080p)
Zasilanie	12 V DC (zasilacz w zestawie)
Łączność sieciowa	RJ45 Ethernet, DHCP
Wyjścia wideo	HDMI, VGA
Pamięć wewnętrzna	Dysk twardy (niedołączony, kabel i śruby w zestawie)
Aplikacja mobilna	ABUS Link Station (iOS/Android)
Funkcja chmury	ABUS Link Station do zdalnego dostępu
Bezpieczeństwo	Hasło administratora, kod weryfikacyjny
Konserwacja i czyszczenie	Unikać płynów i pól magnetycznych, zapewnić wentylację
Części zamienne i naprawialność	Skontaktować się ze sprzedawcą lub wsparciem ABUS
Wymiary (szacunkowe)	Około 200 x 200 x 50 mm
Waga (szacunkowa)	Około 1 kg
Temperatura pracy	0 °C do 40 °C
Zawartość zestawu	Rejestrator, zasilacz 12V, mysz USB, kabel RJ45, kabel HDD, śruby, instrukcja

Często zadawane pytania - TVVR33602 ABUS

Jak zainstalować rejestrator TVVR33602?

Podłącz zasilacz 12V, podłącz kabel sieciowy do routera i połącz kamery z wejściami BNC. Włącz urządzenie i postępuj zgodnie z kreatorem konfiguracji na ekranie.

Jakiego hasła administratora powinienem użyć?

Podczas pierwszego uruchomienia kreator poprosi o hasło dla użytkownika admin. Wybierz złożone hasło (poziom 'Silne') i przechowuj je w bezpiecznym miejscu. Reset wymaga pomocy technicznej ABUS.

Jak podłączyć rejestrator do smartfona?

Włącz ABUS Link Station w ustawieniach sieciowych rejestratora. Pobierz aplikację 'ABUS Link Station', utwórz konto, a następnie zeskanuj kod QR wyświetlany na lokalnym interfejsie rejestratora.

Jakie typy kamer są kompatybilne?

Rejestrator obsługuje analogowe kamery HD w formatach TVI, AHD, CVI i CVBS przez wejścia BNC. Kamery IP należy podłączyć do sieci i dodać przez interfejs.

Jak zainicjować dysk twardy?

W kreatorze konfiguracji wybierz zainstalowany dysk twardy, kliknij 'Edytuj' w kolumnie 'Proces', zatwierdź inicjalizację przyciskiem OK, a następnie zakończ.

Co zrobić, jeśli ABUS Link Station pozostaje offline?

Sprawdź, czy rejestrator jest podłączony do sieci z dostępem do Internetu i czy DHCP jest włączone. Sprawdź również, czy kod weryfikacyjny jest poprawny i czy aplikacja jest aktualna.

Czy mogę używać rejestratora bez połączenia z Internetem?

Tak, rejestrator działa lokalnie. Aby uzyskać zdalny dostęp przez smartfon, należy włączyć ABUS Link Station lub ręcznie skonfigurować porty na routerze (patrz pełna instrukcja).

Jak zresetować hasło administratora?

Reset hasła administratora jest możliwy tylko przez pomoc techniczną ABUS. Skontaktuj się z pomocą techniczną, podając informacje o urządzeniu.

Gdzie mogę pobrać pełną instrukcję?

Pełna instrukcja jest dostępna na stronie abus.com, w zakładce 'Pobieranie' dla modelu TVVR33602. Można również użyć ABUS IP Installer, aby uzyskać dostęp do instrukcji.

Jakie są wskaźniki na przednim panelu?

Diody LED wskazują: zasilanie (włączone), dane (aktywność dysku twardego) i sieć (aktywność sieci). Pomagają w diagnozowaniu stanu rejestratora.

INSTRUKCJA OBSŁUGI TVVR33602 ABUS

Zawartość opakowania 102

Wskazówki ostrzegawcze 103

Złącza 104

Wskazówki dotyczące instalacji kamery 106

Aktywacja systemu 107

Konfiguracja oprogramowania 108

Konfiguracja aplikacji 112

Instrukcje + oprogramowanie 114

Español

Volumen de entrega 118

Advertencias 119

Conexiones 120

Ta skrócona instrukcja opisuje pierwsze czynności w zakresie konfiguracji analogowej nagrywarki HD.

Szczegółowe informacje znajdują się w instrukcji obsługi dostępnej na stronie abus.com.

ABUS

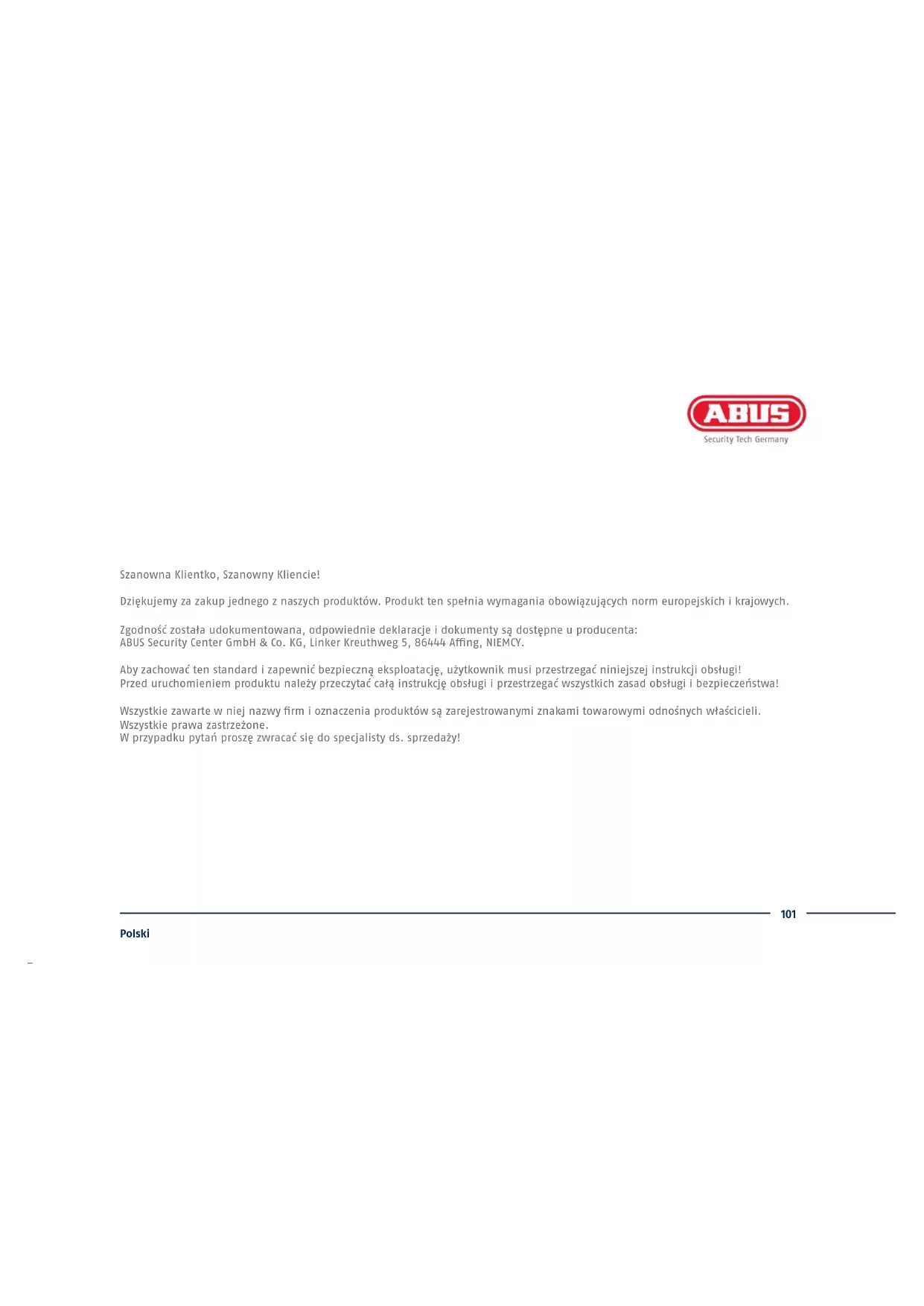

Szanowna Klientko, Szanowny Kliencie!

Dziękujemy za zakup jednego z naszych produktów. Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych.

Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, NIEMCY.

Aby zachować ten standard i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi i przestrzegać wszystkich zasad obsługi i bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone. W przypadku pytań proszę zwracać się do specjalisty ds. sprzedaży!

ZAWARTOŚĆ OPAKOWANIA

TVVR33602:

• Nagrywarka 6-kanałowa
• Zasilacz sieciowy 12 V
• Mysz bezprzewodowa/USB
• Kabel sieciowy 1 m
- Przewody przyłączeniowe do dysków twardych
- Śruby do dysku twardego
- Krótki przewodnik

TVVR33802:

• Nagrywarka 8-kanałowa
• Zasilacz sieciowy 12 V
• Mysz bezprzewodowa/USB
• Kabel sieciowy 1 m
- Przewody przyłączeniowe do dysków twardych
- Śruby do dysku twardego
- Krótki przewodnik

WSKAZÓWKI OSTRZEGAWCZE

Chron nagrywarkę przed silnymi polami magnetycznymi.

Zadbaj o bezprzerwowe zasilanie elektryczne.

Chron nagrywarkę przed kontaktem z płynami.

Używaj i przechowuj nagrywarkę wyłącznie w warunkach zalecanych przez producenta.

Wyłączaj nagrywarkę przed podłączeniem lub odłączeniem urządzeń peryferyjnych.

Zawsze zapewnij dostateczną wentylację.

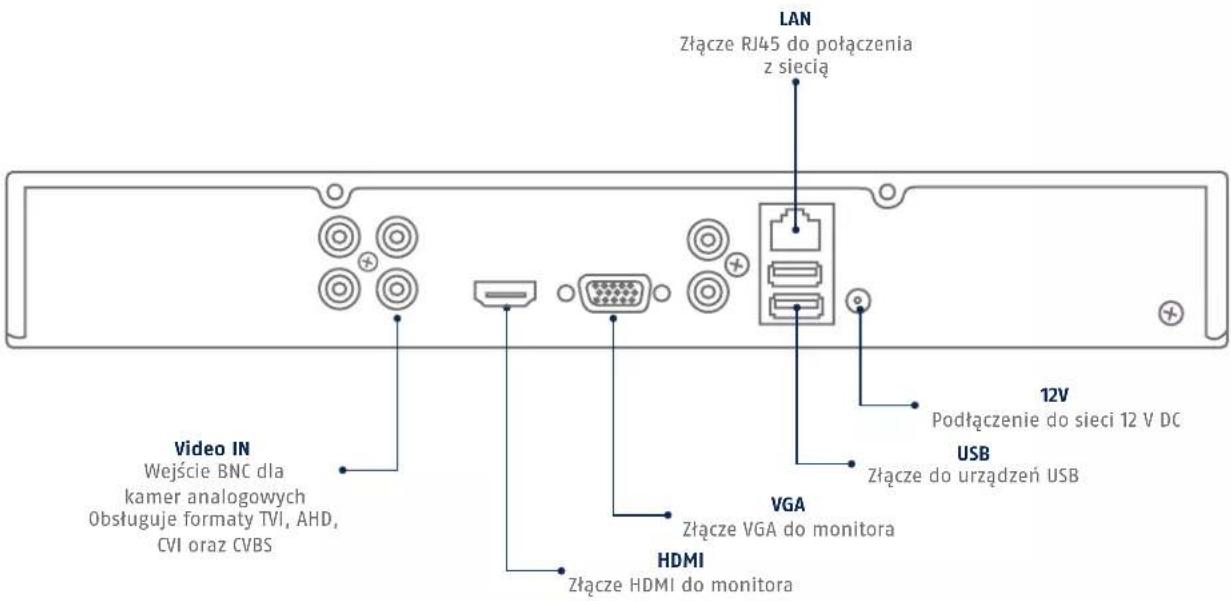

ZŁĄCZA

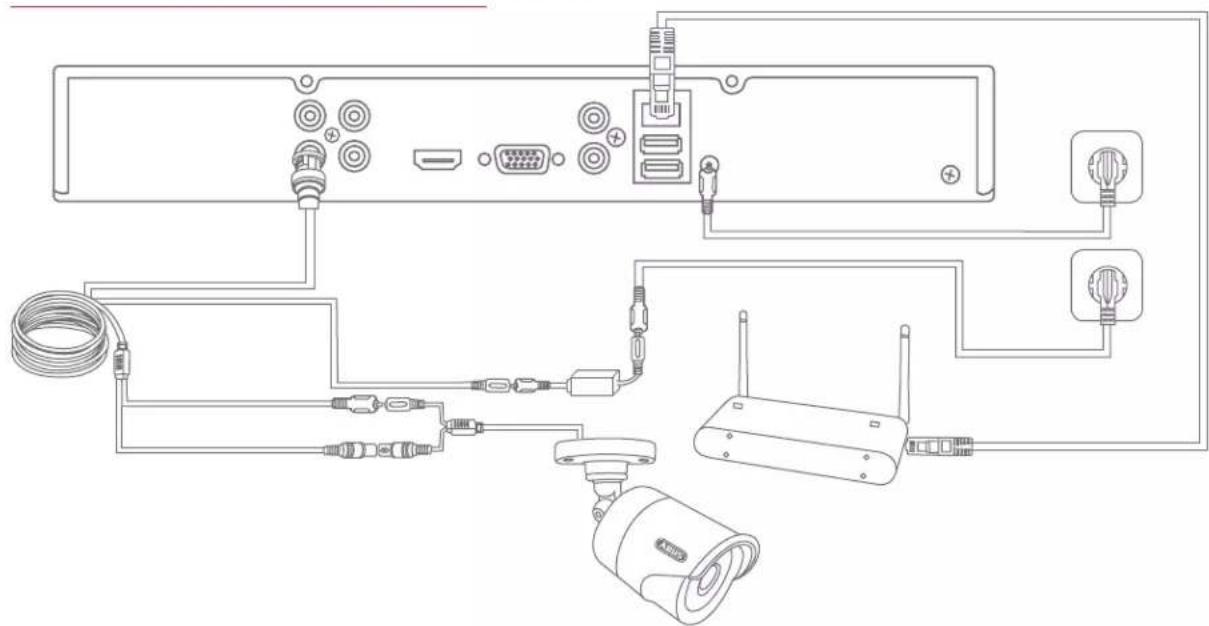

WSKAZÓWKI DOTYCZĄCE INSTALACJI KAMERY

Podłącz nagrywarkę do napięcia i potącz ją kablem z siecią domową.

Aby podłączyć analogowe kamery HD, podłącz je za pomocą dołączonego kabla wielofunkcyjnego do gniazda BNC i do zasilacza nagrywarki. Aby podłączyć kamery IP, podłącz kamery do zasilania i połącz je z siecią domową.

KONFIGURACJA OPROGRAMOWANIA

Wybierz odpowiedni język i kliknij „Zastosuj”.

2

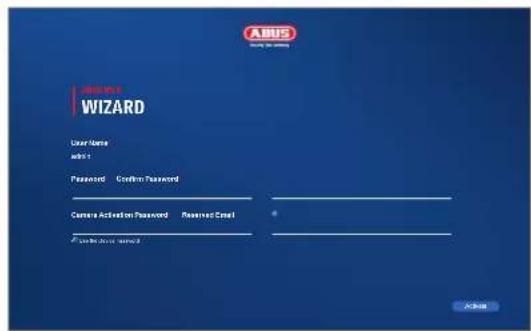

W polu „Nowe hasło” wprowadzić haśło administratora. Haśło musi spełniać określone wymagania minimalne Zalecenie: w miarę możliwości należy wybrać jak najbardziej złożone haśło o stopniu „Silne”.

Hasło administratora:

3

Ponownie wprowadzić hasło w celu potwierdzenia. Zanotować też hasło w skróconej instrukcji i przechowywać je w bezpiecznym miejscu. Reset hasła administratora może przeprowadzić wyłącznie wsparcie techniczne firmy ABUS.

4

Dodatkowo wprowadź haśło aktywacyjne dla kamer. W przypadku aktywacji kamery przez nagrywarkę, nagrywarka używa tego hasła. Na koniec kliknij „OK”. Urządzenie zostało właśnie aktywowane i może być użytkowane w pełnym zakresie.

5

Określ strefę czasową, datę/format i czas systemowy. Opuść ekran, klikając „Dalej”.

6

Jeśli chcesz, aby dane adresu były przypisywane automatycznie, zaznacz opcję DHCP. Adresy będą wówczas nadawane automatycznie przez router (jeśli funkcja jest obsługiwana).

7

Jeśli router nie przypisuje automatycznie danych adresowych, wprowadź dane w kolejnych krokach. Rysunek przedstawia przykładowe urządzenia do podłączenia z odnośnymi adresami IP.

8

Poniżej znajdziesz wszystkie kompatybilne kamery sieciowe. Użyj pola wyboru, aby wybrać te, które chcesz Kamery sieciowe i kliknij Dodaj. Przejdź do następnego ekranu za pomocą „Dalej”.

9

Zainstalowany dysk twardy należy zainstalować przed użyciem być zainicjowane. Wybierz ten do zainicjowania dysk twardy wyłączony. W kolumnie „Proces” kliknij Edytuj przycisk i potwierdź inicjalizacja za pomocą OK. Następnie naciśnij „Zakończ”.

KONFIGURACJA APLIKACJI

1

Aktywacja ABUS Link Station

• W interfejsie lokalnym przejdź do ustawień sieci i otwórz ustawienia ABUS Link Station.
• Aktywuj funkcję ABUS Link Station i kliknij „Zapisz ustawienia”.
• Status powinien wskazywać „online”. Jeżeli nadal wyświetła się „offline”, sprawdź, czy nagrywarka jest podłączona do sieci z dostępem do internetu.
• Przydziel kod weryfikacyjny dla połączenia. W tym miejscu możesz zapisać używany przez siebie kod. Następnie schowaj niniejszy krótki przewodnik w bezpiecznym miejscu.
• Pozostaw otwarty interfejs sieciowy. Wyświetlany kod QR i kod weryfikacyjny będzie wymagany do konfiguracji nagrywarki w aplikacji.

Wskazówka: Oprogramowanie ABUS Link Station służy do połączenia Twojej nagrywarki ze smartfonem za pomocą ustugi Cloud. Powyższa czynność nie wymaga zmiany żadnych ustawień routera. Jeżeli nie chcesz korzystać z ustugi Cloud, możesz wykonać alternatywną konfigurację aplikacji zgodnie z instrukcją nagrywarki.

Konfi guracja aplikacji

• Pobierz aplikację „ABUS Link Station” ze sklepu iOS Appstore lub Google Playstore i otwórz ją.
• Utwórz konto dla dostępu zdalnego klikając „zaloguj”, a następnie „Zarejestruj konto”.
• Aktywuj konto za pomocą kodu weryfi kacyjnego, który otrzymałeś przez e-mail.
• Kliknij „Dodaj urządzenie” i zeskanuj kod QR z lokalnego interfejsu nagrywarki.
• Po odnalezieniu nagrywarki wpisz jej kod weryfi kacyjny nagrywarki. Nagrywarka jest teraz dodana do Twojego konta.
• W przypadku problemów z konfi guracją wejdź na naszą stronę pomocy technicznej: https://support.abus-sc.com/

INSTRUKCJA + OPROGRAMOWANIE

Instrukcje:

Dodatkowe instrukcje dotyczące obsługi interfejsu sieciowego i nagrywarki można znaleźć w karcie „Pobrane” pod następującym adresem:

cą oprogramowania TVSW11001 ABUS Central Monitor Station (CMS) można monitorować, sterować i zarządzać danymi wideo nagrywarki ABUS na komputerze:

6 IP Installer, aby wyszukać swoją nagrywarkę w sieci, zaktualizować oprogramowanie fi rmowe oraz pobrać instrukcje i krótkie przewodniki bezpośrednio na komputer:
