Type de produit	Enregistreur HD analogique (caméra de surveillance)
Marque	ABUS
Modèle	TVVR33602
Nombre de canaux	6 canaux (BNC)
Formats vidéo supportés	TVI, AHD, CVI, CVBS
Résolution maximale	HD (jusqu'à 1080p)
Alimentation	12 V CC (bloc d'alimentation inclus)
Connectivité réseau	RJ45 Ethernet, DHCP
Sorties vidéo	HDMI, VGA
Stockage interne	Disque dur (non inclus, câble et vis fournis)
Application mobile	ABUS Link Station (iOS/Android)
Fonction cloud	ABUS Link Station pour accès à distance
Sécurité	Mot de passe administrateur, code de vérification
Entretien et nettoyage	Éviter liquides et champs magnétiques, assurer ventilation
Pièces détachées et réparabilité	Contacter le revendeur ou support ABUS
Dimensions (estimation)	Environ 200 x 200 x 50 mm
Poids (estimation)	Environ 1 kg
Température de fonctionnement	0 °C à 40 °C
Contenu de la livraison	Enregistreur, bloc 12V, souris USB, câble RJ45, câble HDD, vis, guide

FOIRE AUX QUESTIONS - TVVR33602 ABUS

Comment installer l'enregistreur TVVR33602 ?

Branchez l'alimentation 12V, connectez le câble réseau au routeur, et reliez les caméras aux entrées BNC. Allumez l'appareil et suivez l'assistant de configuration sur l'écran.

Quel mot de passe administrateur dois-je utiliser ?

Lors du premier démarrage, l'assistant vous demande un mot de passe pour l'utilisateur admin. Choisissez un mot de passe complexe (niveau 'Fort') et conservez-le en lieu sûr. La réinitialisation nécessite l'assistance technique ABUS.

Comment connecter l'enregistreur à mon smartphone ?

Activez l'ABUS Link Station dans les réglages réseau de l'enregistreur. Téléchargez l'application 'ABUS Link Station', créez un compte, puis scannez le code QR affiché sur l'interface locale de l'enregistreur.

Quels types de caméras sont compatibles ?

L'enregistreur supporte les caméras HD analogiques aux formats TVI, AHD, CVI et CVBS via les entrées BNC. Les caméras IP doivent être connectées au réseau et ajoutées via l'interface.

Comment initialiser le disque dur ?

Dans l'assistant de configuration, sélectionnez le disque dur installé, cliquez sur 'Modifier' dans la colonne 'Processus', validez l'initialisation avec OK, puis terminez.

Que faire si l'ABUS Link Station reste hors ligne ?

Vérifiez que l'enregistreur est connecté à un réseau avec accès Internet et que le DHCP est activé. Vérifiez également que le code de vérification est correct et que l'application est à jour.

Puis-je utiliser l'enregistreur sans connexion Internet ?

Oui, l'enregistreur fonctionne en local. Pour l'accès à distance via smartphone, vous devez activer l'ABUS Link Station ou configurer manuellement les ports sur le routeur (voir manuel complet).

Comment réinitialiser le mot de passe administrateur ?

La réinitialisation du mot de passe administrateur n'est possible que par l'assistance technique ABUS. Contactez le support avec les informations de votre appareil.

Où puis-je télécharger le manuel complet ?

Le manuel complet est disponible sur le site abus.com, dans l'onglet 'Téléchargements' pour le modèle TVVR33602. Vous pouvez aussi utiliser l'ABUS IP Installer pour accéder aux manuels.

Quels sont les voyants sur le panneau avant ?

Les LED indiquent : alimentation (marche), données (activité disque dur) et réseau (activité réseau). Elles aident à diagnostiquer l'état de l'enregistreur.

MODE D'EMPLOI TVVR33602 ABUS

Contenu de la livraison 54

Avertissements 55

Raccordements 56

Conseils pour l'installation de la caméra 58

Activation du système 59

Configuration du logiciel 60

Configuration de l'application 64

Manuel et logiciel 66

Lieferumfang 70

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur HD analogique.

Vous trouverez des informations détaillées dans le manuel d'utilisation disponible sur le site abus. com.

ABUS

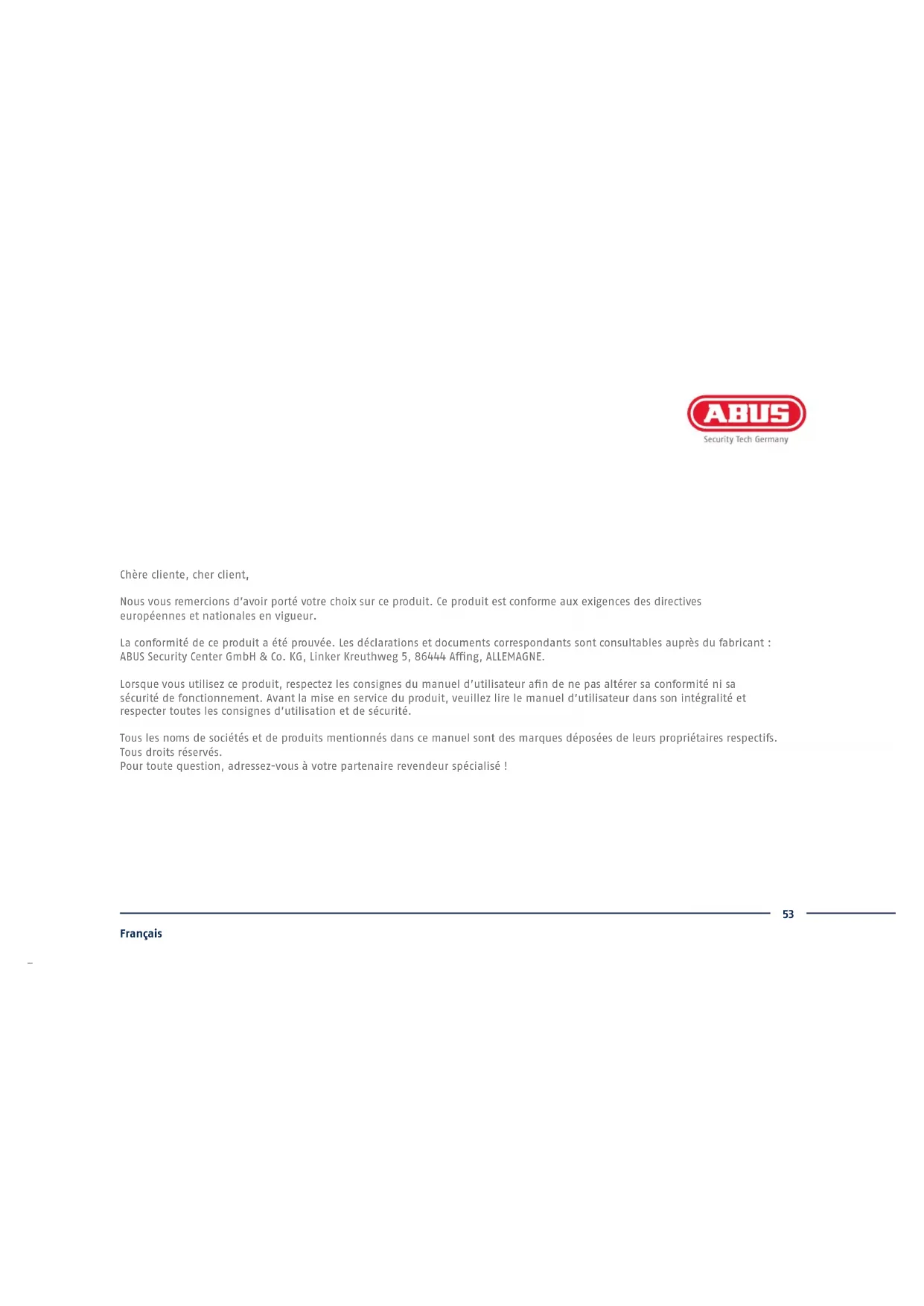

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALLEMAGNE.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer sa conformité ni sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre partenaire revendeur spécialisé !

Contenu de la livraison

• Enregistreur 6 canaux • Bloc d'alimentation de 12 V - Souris sans fil USB • Câble réseau 1 m - Câble de raccordement pour disques durs - Vis pour disque dur • Guide de démarrage rapide

• Enregistreur 8 canaux • Bloc d'alimentation de 12 V - Souris sans fil USB • Câble réseau 1 m - Câble de raccordement pour disques durs - Vis pour disque dur • Guide de démarrage rapide

Avertissements

L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur l'enregistreur.

Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Éteignez l'enregistreur avant de brancher ou de retirer des périphériques.

Veillez à ce que la ventilation soit toujours suffisante.

Raccordements

Conseils pour l'installation de la caméra

Mettez l'enregistreur sous tension et connectez-le à votre réseau domestique via le câble réseau. Pour l'intégration de caméras HD analogiques, connectez-les à la prise BNC de l'enregistreur et à l'alimentation de l'enregistreur à l'aide du câble combiné fourni. Pour intégrer des caméras IP, mettez-les sous tension et connectez-les également à votre réseau domestique.

Configuration du logiciel

Sélectionnez la langue souhaitée et cliquez sur « Appliquer ».

Saisissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommandation : utilisez un mot de passe complexe, de niveau « Fort ».

Mot de passe administrateur :

Pour confirmer, saisissez à nouveau le mot de passe. Notez également le mot de passe dans le guide de démarrage rapide et conservez-le à un endroit sûr. La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS.

Saisissez également le mot de passe d'activation pour les caméras. Lorsque vous activez une caméra via l'enregistreur, l'enregistreur utilise pour ce faire ce même mot de passe. Cliquez ensuite sur « OK ». L'appareil est maintenant activé et peut être pleinement utilisé.

Définissez la zone horaire, la date et son format, ainsi que l'heure système. Quittez l'écran en cliquant sur « Suivant ».

Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge).

Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes. Le graphique illustre par exemple les appareils raccordés avec les adresses IP correspondantes.

Vous trouverez ci-dessous toutes les caméras réseau compatibles. Utilisez la case à cocher pour sélectionner ceux que vous voulez Caméras réseau et cliquez sur Ajouter.

Le disque dur installé doit être installé avant utilisation et être initialisé. Choisissez celui à initialiser disque dur éteint. Dans la colonne „Processus“, cliquez sur le bouton Modifier et valider initialisation avec OK. Appuyez ensuite sur „Terminer“.

Configuration de l'application

Activation de l'ABUS Link Station

• Sur l'interface locale, accédez aux réglages réseau, puis ouvrez les réglages de l'ABUS Link Station.
• Activez la fonction ABUS Link Station et cliquez sur « Enregistrer les réglages ».
• Le statut doit maintenant afficher « en ligne ». S'il continue à afficher « hors ligne », vérifiez si l'enregistreur est raccordé à un réseau avec accès Internet.
• Attribuez alors un code de vérification pour la connexion. Vous pouvez saisir ici le code que vous utilisez. Conservez ensuite le guide de démarrage rapide en lieu sûr.
• Gardez l'interface Web ouverte. Le code QR affiché et le code de vérification sont nécessaires pour la configuration de l'enregistreur dans l'application.

Remarque : L'ABUS Link Station établit la connexion entre votre enregistreur et votre smartphone via un service cloud. Aucun réglage au niveau de votre routeur n'est ainsi nécessaire. Si vous ne souhaitez pas utiliser le service cloud, vous trouverez des instructions pour configurer autrement l'application dans le manuel de l'enregistreur.

iOS Apple App Store

Android Google Play Store

Configuration de l'application

• Téléchargez l'application « ABUS Link Station » depuis l'iOS App Store ou le Google Play Store et ouvrez-la.
• Créez un compte pour l'accès à distance en cliquant sur « Se connecter » puis sur « Créer un compte ».
• Activez votre compte en saisissant le code de vérification qui vous a été envoyé par e-mail.
• Cliquez sur « Ajouter un appareil » et scannez le code QR affiché sur l'interface locale de l'enregistreur.
• Après que l'enregistreur a été reconnu, entrez le code de vérification de l'enregistreur. L'enregistreur a désormais été ajouté à votre compte.
• En cas de problème avec la configuration de l'application, consultez la page d'assistance de notre site Internet : https://support.abus-sc.com/

Manuels :

Verez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet « Téléchargements » du lien suivant :

Logiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les données vidéo de votre enregistreur ABUS depuis votre PC :

installateur IP ABUS pour chercher votre enregistreur dans le réseau, vérifier et installer les mises à jour du firmware, et télécharger manuels et guides de démarrage rapide directement sur votre PC :

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
