TVVR33602 - Bewakingscamera ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Analoge HD-recorder (bewakingscamera)
Merk	ABUS
Model	TVVR33602
Aantal kanalen	6 kanalen (BNC)
Ondersteunde videoformaten	TVI, AHD, CVI, CVBS
Maximale resolutie	HD (tot 1080p)
Voeding	12 V DC (voedingsadapter inbegrepen)
Netwerkconnectiviteit	RJ45 Ethernet, DHCP
Video-uitgangen	HDMI, VGA
Interne opslag	Harde schijf (niet inbegrepen, kabel en schroeven meegeleverd)
Mobiele app	ABUS Link Station (iOS/Android)
Cloudfunctie	ABUS Link Station voor externe toegang
Beveiliging	Adminwachtwoord, verificatiecode
Onderhoud en reiniging	Vermijd vloeistoffen en magnetische velden, zorg voor ventilatie
Reserveonderdelen en repareerbaarheid	Neem contact op met de verkoper of ABUS-ondersteuning
Afmetingen (schatting)	Ongeveer 200 x 200 x 50 mm
Gewicht (schatting)	Ongeveer 1 kg
Bedrijfstemperatuur	0 °C tot 40 °C
Inhoud van de levering	Recorder, 12V-adapter, USB-muis, RJ45-kabel, HDD-kabel, schroeven, handleiding

Veelgestelde vragen - TVVR33602 ABUS

Hoe installeer ik de TVVR33602-recorder?

Sluit de 12V-voeding aan, verbind de netwerkkabel met de router en sluit de camera's aan op de BNC-ingangen. Zet het apparaat aan en volg de configuratie-assistent op het scherm.

Welk beheerderswachtwoord moet ik gebruiken?

Bij de eerste keer opstarten vraagt de assistent om een wachtwoord voor de admin-gebruiker. Kies een complex wachtwoord (niveau 'Sterk') en bewaar het op een veilige plaats. Resetten vereist technische ondersteuning van ABUS.

Hoe verbind ik de recorder met mijn smartphone?

Activeer ABUS Link Station in de netwerkinstellingen van de recorder. Download de app 'ABUS Link Station', maak een account aan en scan de QR-code die op de lokale interface van de recorder wordt weergegeven.

Welke soorten camera's zijn compatibel?

De recorder ondersteunt analoge HD-camera's in de formaten TVI, AHD, CVI en CVBS via de BNC-ingangen. IP-camera's moeten worden aangesloten op het netwerk en worden toegevoegd via de interface.

Hoe initialiseer ik de harde schijf?

Selecteer in de configuratie-assistent de geïnstalleerde harde schijf, klik op 'Wijzigen' in de kolom 'Proces', bevestig de initialisatie met OK en voltooi.

Wat te doen als ABUS Link Station offline blijft?

Controleer of de recorder is verbonden met een netwerk met internettoegang en of DHCP is ingeschakeld. Controleer ook of de verificatiecode correct is en of de app up-to-date is.

Kan ik de recorder gebruiken zonder internetverbinding?

Ja, de recorder functioneert lokaal. Voor toegang op afstand via smartphone moet u ABUS Link Station activeren of handmatig de poorten op de router configureren (zie volledige handleiding).

Hoe reset ik het beheerderswachtwoord?

Het resetten van het beheerderswachtwoord is alleen mogelijk via de technische ondersteuning van ABUS. Neem contact op met de ondersteuning met de gegevens van uw apparaat.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding is beschikbaar op de website abus.com, onder het tabblad 'Downloads' voor het model TVVR33602. U kunt ook ABUS IP Installer gebruiken om toegang te krijgen tot de handleidingen.

Wat zijn de indicatielampjes op het voorpaneel?

De LED's geven aan: voeding (aan), gegevens (harde schijfactiviteit) en netwerk (netwerkactiviteit). Ze helpen bij het diagnosticeren van de status van de recorder.

GEBRUIKSAANWIJZING TVVR33602 ABUS

Inhoud van de levering 38

Waarschuwingen 39

Aansluitingen 40

Tips voor de camera-installatie 42

Activering van het systeem 43

Software-installatie 44

App-configuratie 48

Handleiding + software 50

Français

In deze korte handleiding worden de eerste installatiestappen voor uw analoge HD-recorder beschreven.

Gedetailleerde informatie vindt u in de gebruikershandleiding, beschikbaar op de website abus.com.

ABUS

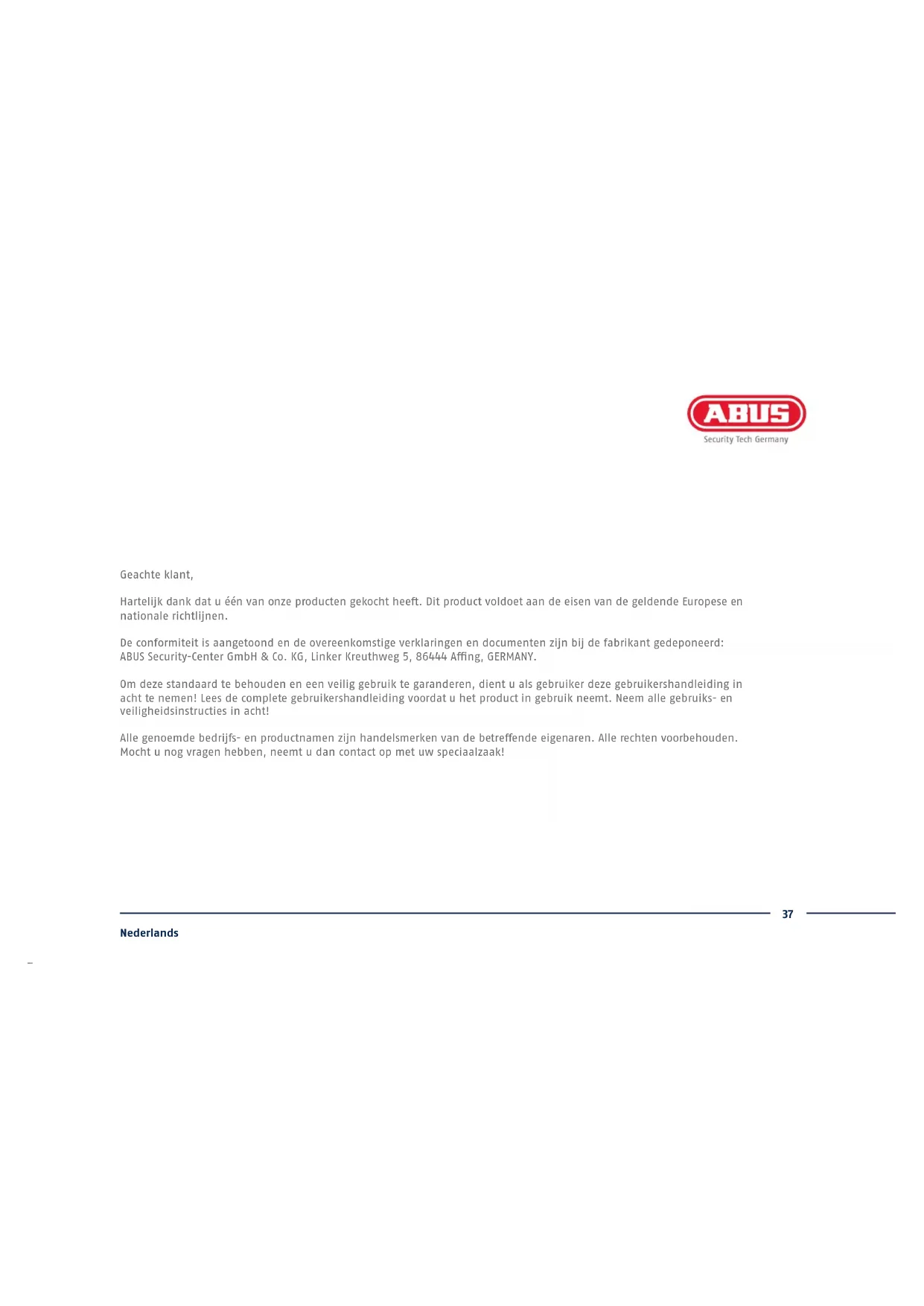

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht heeft. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

• 6-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
- Quickguide

TVVR33802:

• 8-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
- Quickguide

Houd sterke magneetvelden uit de buurt van de recorder.

Zorg voor een niet onderbreekbare noodstroomvoeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

AANSLUITINGEN

TIPS VOOR DE CAMERA-INSTALLATIE

Zorg ervoor dat de recorder spanning krijgt en verbind deze via netwerkkabel met uw thuisnetwerk. Voor de verbinding van analoge HD-camera's sluit u deze met de meegeleverde combikabel op de BNC-bus en de netstekkervoeding van de recorder aan. Voor de verbinding van IP-camera's voedt u deze en verbindt u de camera met uw thuisnetwerk.

SOFTWARE- INSTALLATIE

Selecteer de gewenste taal en klik op 'Toepassen'.

2

Voer in veld 'Nieuw wachtwoord' een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau 'Sterk'.

Administratorwachtwoord:

3

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratorwachtwoord kan alleen door de technische support van ABUS worden gereset.

4

Voer bovendien het activeringswachtwoord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op ,OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

5

Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het screen door op 'volgende' te klikken.

6

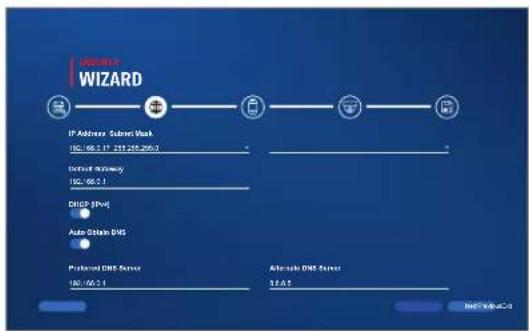

Als u wilt dat de adresgegevens automatisch worden toegewezen, vinkt u DHCP aan. De adressen worden dan automatisch door de router toegewezen (voor zover dat ondersteund wordt).

7

Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afbeelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

8

Hieronder vind je alle compatibele netwerkcamera's. Gebruik het selectievakje om degene te selecteren die u wiltNetwerkcamera's en klik op Toevoegen. Ga met „Volgende“ naar het volgende scherm.

9

De geïnstalleerde harde schijf moet voor gebruik worden geïnstalleerd worden geïntitialiseerd. Kies degene om te initialiseren harde schijf uit. Klik in de kolom „Proces“ op de Bewerk knop en bevestig initialisatie met OK. Druk vervolgens op „Voltooien“.

APP- CONFIGURATIE

1

• Ga op de lokale interface naar de netwerkinstellingen en open daar de instellingen van het ABUS Link Station.
• Activeer de functie ABUS Link Station en klik op "Instellingen opslaan".
• De weergegeven status moet nu "online" zijn. Als nog steeds "offline" wordt weergegeven, controleert u of de recorder verbonden is met een netwerk met toegang tot het internet.
• Wijs nu een verificatiecode voor de verbinding toe. U kunt de door u gebruikte code hier noteren. Berg de quickguide daarna veilig op.
• Laat de webinterface geopend. De weergegeven QR-code en verificatiecode zijn nodig voor het inrichten van de recorder in de.

Aanwijzing: Het ABUS Link Station verbindt uw recorder via clouddiensten met uw smartphone. U hoeft de instellingen op router daarvoor niet aan te passen. Als u geen clouddienst wilt gebruiken, vindt u een alternatieve app-configuratie in de handleiding van de recorder.

• Download de app "ABUS Link Station" uit de iOS Appstore of Google Playstore en open deze.
• Maak voor de remote-toegang een account door eerst op "Inloggen" en daarna op "Een account registeren" te klikken.
  • Activeer het account met behulp van de verifi catiecode die per e-mail naar u wordt gestuurd.
• Klik op "Apparaat toevoegen" en scan de QR-code van de webinterface van de recorder.
• Nadat de recorder is gevonden, voert u de verifi catiecode van de recorder in. De recorder is nu toegevoegd aan uw account.
• Mocht u problemen ondervinden bij de confi guratie, ga dan naar onze support-website: https://support.abus-sc.com/

HANDLEIDING + SOFTWARE

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad 'Downloads' via de volgende link:

1 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te controlleren en te installeren, handleidingen en Quickguides direct op uw pc te downloaden:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
