BRUKSANVISNING WT 1090 BA WHIRLPOOL

Innan du använder apparaten ska du läsa dessa säkerhetsanvisningar. Förvara dem till hands för framtida bruk.

I dessa instruktioner och på själva apparaten ges viktiga säkerhetsföreskrifter som alltid måste följas. Tillverkarenfrånsägersigalltansvarförunderlåtenhet att följa dessa säkerhetsinstruktioner, för olämplig användning av apparaten eller vid felaktig inställning av kontrollerna.

⚠️ WARNING: Om spishällens yta är sprucken ska apparaten inte användas - risk för elchock. ⚠️ WARNING: Risk för brand: Förvara inte föremål på värmezonerna.

⚠ FÖRSIKTIGHET: Tillagningen ska övervakas. Kortvarig tillagning ska övervakas hela tiden.

⚠️ VARNING: Tillagning på spishällen med fett och olja utan uppsyn kan vara farlig - risk för brand. Försök ALDRIG att släcka brand med vatten: Stäng istället av apparaten och täck över lågorna med t.ex. ett lock eller en brandfilt.

⚠ Använd inte spishällen som arbetsyta eller som underlägg.

Håll kläder eller andra brännbara material borta från apparaten tills alla komponenter har svalnat helt - risk för brand.

⚠ Metallföremål såsom knivar, gafflar, skedar och lock får inte läggas på hållens yta eftersom de kan bli heta.

⚠ Mycket små barn (0-3 år) ska hållas på avständ från apparaten. Små barn (3-8 år) ska hållas på avständ från apparaten såvida de inte hålls under konstant uppsikt. Barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap får lov att använda apparaten om de hålls under uppsikt eller om de har fått instruktioner om hur apparaten ska användas på ett säkert sätt och förutsatt att de förstår vilka faror det innebär.

Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

⚠️ Efter användning, stäng av spishällen med hjälp av knappen och lita inte blint på kastrulldetektorn. ⚠️ WARNING: Under användning blir apparaten och dess åtkomliga delar heta. Var försiktig så att du inte rör vid värmeelementen. Barn under 8 år ska hållas borta om de inte övervakas kontinuerligt.

TILLÅTEN ANVÄNDNING

⚠ VIKTIGT: Apparaten är inte avsedd att användas med en extern omkopplingsanordning, såsom en timer, eller ett separat fjärrstyrt system.

⚠️ Den här apparaten är avsedd för hushållsbruk och liknande typ av användning, som t.ex: i personalrum ibutiker, kontor och andra arbetsplatser, eller i fritidshus, eller av kunder på hotell, motell och andra inkvarteringsanläggningar.

⚠ Ingen annan användning är tillåten (t.ex. för att värma rummet).

⚠ Denna apparat är inte avsedd för yrkesmässig användning. Använd inte apparaten utomhus.

INSTALLATION

⚠ För att hantera och installera apparaten krävs minst två personer - risk för skada. Använd skyddshandskar vid uppackning och installation - risk för skärskada.

⚠ Installation, inklusive vattentillförsel förekommande fall), elektriska anslutningar och reparationer ska utföras av behörig tekniker. Reparera eller byt inte ut delar på apparaten om detta inte direkt anges i bruksanvisningen. Håll barn på säkert avständ från installationsplatsen. När produkten har packats upp, kontrollera att den inte har skadats under transporten. Kontakta din återförsäljare eller närmaste kundservice om du upptäcker något problem. Efter installationen ska förpackningsmaterialet (delar av plast, frigolit osv.) förvaras utom räckhåll för barn - risk för kvävning. Apparaten ska kopplas bort från strömförsörjningen innan någon installationsåtgård utförs – risk för elchock. Under installation, se till att apparaten inte skadar nätkabeln – risk för brand eller elchock. Aktivera apparaten endast när installationen har slutförts.

⚠ Utför alla skåputskärningar innan apparaten monteras och ta bort alla träflis och sågspån.

⚠ Om apparaten inte monteras över en ugn är det nödvändigt att placera en skiljepanel (medföljer inte) i utrymmet under apparaten.

ELWARNINGAR

⚠ Det måste alltid kunna gå att koppla bort apparaten från elnätet, antingen genom att ta ut stickproppen från eluttaget, om åtkomligt, eller med hjälp av en flerpolig strömbrytare som installeras före eluttaget i enlighet med kabeldragningsreglerna. Dessutom ska apparaten jordas i enlighet med nationella elstandarder.

⚠ Använd inte förlängningskablar, grenuttag eller adaptrar. När installationen är klar ska inte användaren kunna få åtkomst till de elektriska komponenterna. Använd inte apparaten om du är våt eller barfota. Använd inte denna apparat om nätkabeln eller stickkontakten är skadad, om den inte fungerar som den ska eller om den har skadats eller fallit ned på golvet.

⚠ Om nätkabeln är skadad ska den bytas ut mot en identisk av tillverkaren, tillverkarens servicesagent eller liknande kvalificerad tekniker för att undvika fara - risk för elchock.

KASSERING AV GAMLA HUSHÅLLSAPPARATER

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen. Denna apparat är tillverkad av material som kan återanvändas eller återvinnas.

Kassera den enligt lokala bestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av elektriska hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där apparaten inhandlades. Denna apparat är märkt i enlighet med direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE) och med regleringen för elektrisk och elektronisk utrustning 2013 (i dess ändrade betydelse).

Genom att säkerställa korrekt bortskaffande av denna produkt bidrar du till att förhindra negativa konsekvenser för vår miljö och hälsa.

Symbolen ⚫ på produkten eller i medföljande dokument anger att denna produkt inte får kasseras som hushållsavfall, utan ska lämnas in till en miljöstation för återvinning av elektrisk och elektronisk utrustning.

TIPS FÖR ENERGIBESPARING

Utnyttja värmeplattans restvärme genom att stänga av den några minuter innan tillagningen är klar.

Kastrullens eller stekpannans botten ska täcka plattan helt Ett kärl som är mindre än värmeplattan kommer att slösa energi. Täck över dina kastruller och stekpannor med lock under tillagningen och använd så lite vatten som möjligt. Vid tillagning utan lock ökar energiförbrukningen.

Använd endast flatbottnade kastruller och stekpannor.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Denna apparat uppfyller kraven för ekodesign enligt Europeiska förordningen 66/2014 och föreskrifterna för ekodesign för energirelaterade produkter och energiinformation (rättelse) (EU Exit) 2019, i enlighet med den Europeiska standarden EN 60350-2.

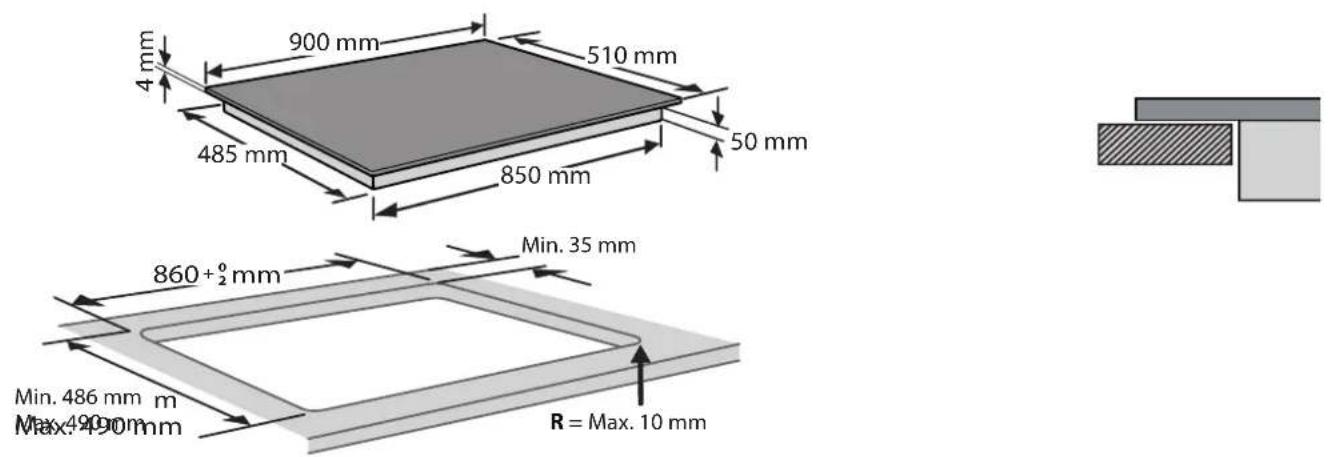

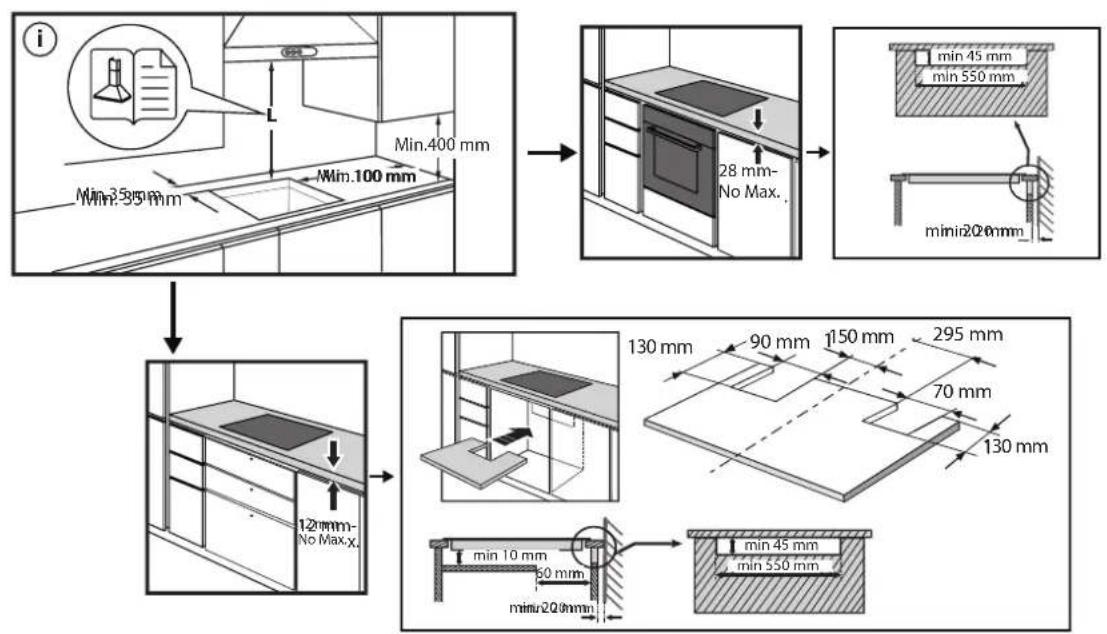

4 mm 900 mm 510 mm 485 mm 850 mm 50 mm 860 + 0/2 mm Min. 35 mm Min. 486 mm m Max. 490 mm R = Max. 10 mm

i Min.35 mm Min.100 mm Min.400 mm 28 mm- No Max. min 45 mm min 550 mm min 20 mm 12 mm- No Max.x 130 mm 90 mm 1150 mm 295 mm 70 mm 130 mm min 10 mm 60 mm min 20 mm min 45 mm min 550 mm

Elanslutning måste göras innan du ansluter apparaten till elnätet, kontrollera att spänningen och frekvensen stämmer överens med de som anges på spishällens namnskylt, som finns under den, och på garantibladet, eller i förekommande fall på det tekniska databladet, som du måste hållas tillsammans med denna manual under hela produktens livslängd. Se till att inloppskabeln inte kommer i kontakt med induktionshällen eller ugnen, om det är installerat i samma enhet.

Den elektriska anslutningen måste vara ordentligt jordad enligt gällande lagstiftning, annars kan induktionshällen inte fungera. Installationen ska utföras av en behörig fackman som har kännedom om gällande säkerhets- och installationsbestämmelser. Det är särskilt viktigt att installationen utförs i enlighet med ditt lokala elbolags bestämmelser. Endast den officiella tekniska tjänsten kan hantera eller reparera apparaten, inklusive byte av strömkabeln.

Kontrollera att spänningen som anges på typskylten på undersidan av apparaten är samma som nätspänningen. Enligt lag är det obligatoriskt att jorda apparaten: använd endast ledare (inkluderat jordledare) med passande dimensioner.

Varning:

⚠️ Ovanligt höga strömstötar kan skada styrsystemet (som med vilken elektrisk apparat som helst).

⚠ Det rekommenderas att avstå från att använda induktionshällen under den pyrolytiska rengöringsfunktionen i fallet med pyrolytiska ugnar, på grund av den höga temperaturen som denna typ av anordning uppnår.

Innan du kopplar ur hällen från elnätet rekommenderar vi att du stänger av strömbrytaren och väntar i cirka 25 sekunder innan du kopplar bort den från elnätet. Denna tid krävs för att möjliggöra fullständig urladdning av de elektroniska kretsarna och därmed utesluta risken för elektriska stötar från kabelanslutningarna.

Behåll garantibeviset eller det tekniska databladet tillsammans med bruksanvisningen under hela produktens livslängd. Dessa innehåller viktig teknisk information.

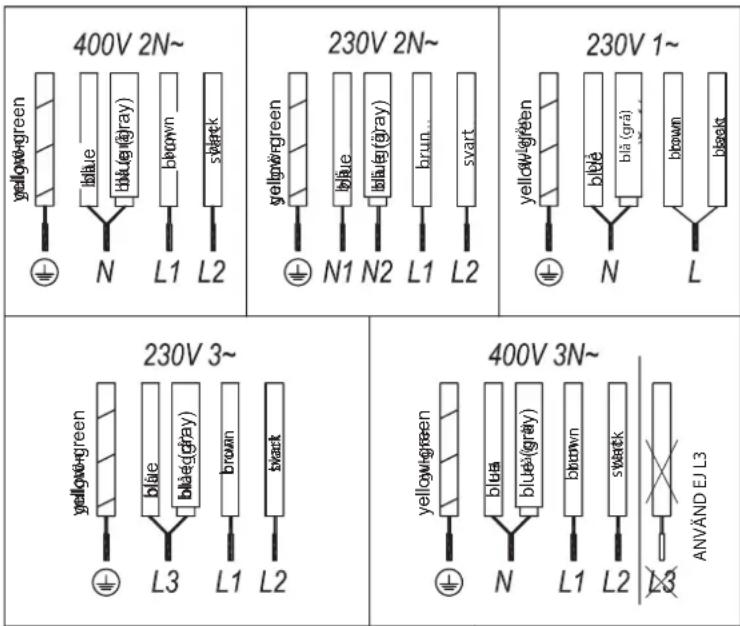

400V 2N~ yellowgreen bluie bluie(gray) brown swark N L1 L2 230V 2N~ yellowgreen bluie bluie(gray) brun... svart N1 N2 L1 L2 230V 1~ yellowgreen bluie bluie(gray) brown blue N L 230V 3~ yellowgreen bluie bluie(gray) brown swark N L1 L2 400V 3N~ yellowgreen bluie bluie(gray) brown blue N L1 L2 ANVÄND E/L3

230V 1~ gulgrón blue Blue(###) Blue(###) Brown Black Gray N L 230V 2N~ gulgrón blue Blue(###) Blue(###) Brown Black Gray N1 N2 L1 L2 400V 3N~ gulgrón blue Blue(###) Blue(###) Brown Black Gray N L1 L2 L3 230V 3~ gulgrón blue Blue(###) Blue(###) Brown Black Gray L3 L1 L2

1. Spishäll
2. Kontrollpanel

Whirlpool 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

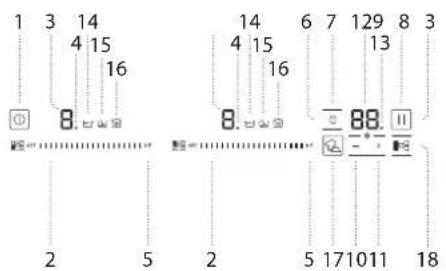

KONTROLLPANEL

1 3 14 4 15 16 8 2 5 2 5 17 10 11 18

Whirlpool 3 4 14 15 16 8 2 5

3 1419 4 15 16 8 2 5 3 14 4 15 16 8 2 5

1. Allmän på/av-sensor
2. Markörreglage för att kontrollera effekten
3. Ström- och/eller restvärmeindikator
4. Decimalpunkt för effekt och/av restvärmeindikator.
5. Direkt åtkomst till "Power"-funktionen.
6. Aktiveringssensor för "Block"-funktion.
7. Pilotindikatorlampa "Block"-funktion aktiverad

8. Aktiveringssensor för "Stop&Go"-funktion

9. Pilotindikatorlampa "Stop&Go"-funktion aktiverad

10. "Minus" sensor för timer.
11. "Plus" sensor för timer.
12. Timerindikator.
13. Decimalpunkt för timern
14. Pilotindikatorlampa "Sjudande" funktion aktiverad

15. Pilotindikatorlampa "Smältning"-funktion aktiverad

16. Pilotindikatorlampa "Värmehållare"-funktionen aktiverad

17. Aktiveringssensor för "6th SENSE" funktioner
18. Aktiveringssensor för "FlexiCook" funktioner
19. Pilotindikatorlampa "Kokande" funktion aktiverad

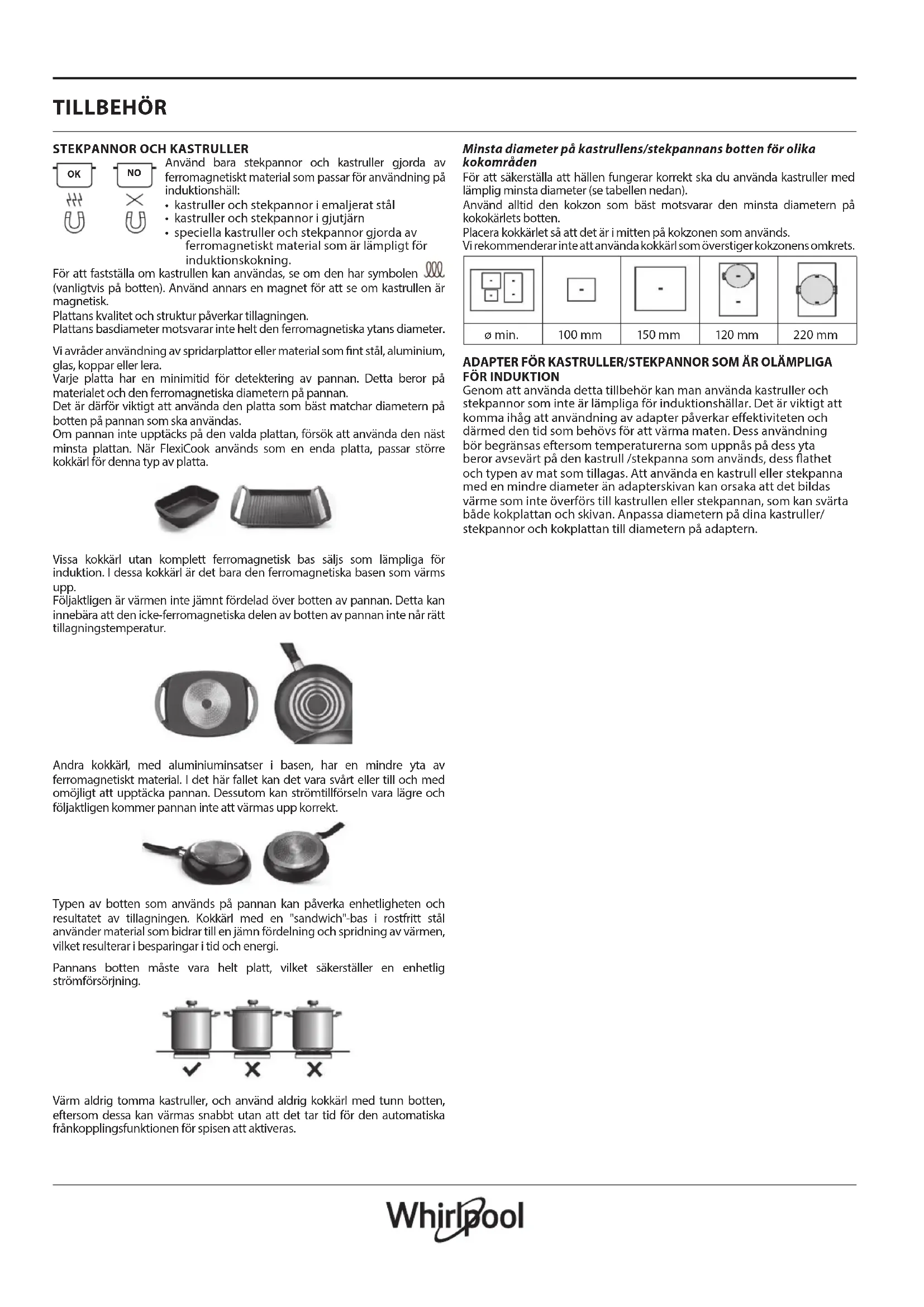

TILLBEHÖR

STEKPANNOR OCH KASTRULLER

Använd bara stekpannor och kastruller gjorda av ferromagnetiskt material som passar för användning på induktionshäll:

• kastruller och stekpannor i emaljerat stål
• kastruller och stekpannor i gjutjärn
• speciella kastruller och stekpannor gjorda av ferromagnetiskt material som är lämpligt för induktionskokning.

För att fastställa om kastrullen kan användas, se om den har symbolen (vanligtvis på botten). Använd annars en magnet för att se om kastrullen är magnetisk.

Plattans kvalitet och struktur påverkar tillagningen.

Plattans basdiameter motsvarar inte helt den ferromagnetiska ytans diameter.

Vi avråder användning av spridarplattor eller material som fint stål, aluminium, glas, koppar eller lera.

Varje platta har en minimitid för detektering av pannan. Detta beror på materialet och den ferromagnetiska diametern på pannan.

Det är därför viktigt att använda den platta som bäst matchar diametern på botten på pannan som ska användas.

Om pannan inte upptäcks på den valda plattan, försök att använda den näst minsta plattan. När FlexiCook används som en enda platta, passar större kokkärl för denna typ av platta.

Vissa kokkärl utan komplett ferromagnetisk bas säljs som lämpliga för induktion. I dessa kokkärl är det bara den ferromagnetiska basen som värms upp.

Följaktligen är värmen inte jämnt fördelad över botten av pannan. Detta kan innebära att den icke-ferromagnetiska delen av botten av pannan inte när rätt tillagningstemperatur.

Andra kokkärl, med aluminiuminsatser i basen, har en mindre yta av ferromagnetiskt material. I det här fallet kan det vara svårt eller till och med omöjligt att upptäcka pannan. Dessutom kan strömtillförseln vara lägre och följaktligen kommer pannan inte att värmas upp korrekt.

Typen av botten som används på pannan kan påverka enhetligheten och resultatet av tillagningen. Kokkärl med en "sandwich"-bas i rostfritt stål använder material som bidrar till en jämn fördelning och spridning av värmen, vilket resulterar i besparingar i tid och energi.

Pannans botten måste vara helt platt, vilket säkerställer en enhetlig strömförsörjning.

Värm aldrig tomma kastruller, och använd aldrig kokkärl med tunn botten, eftersom dessa kan värmas snabbt utan att det tar tid för den automatiska frånkopplingsfunktionen för spisen att aktiveras.

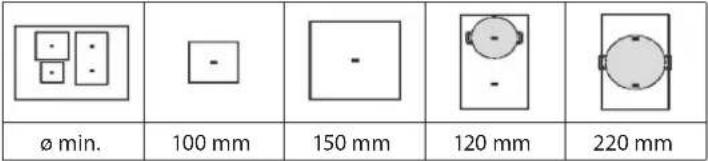

Minsta diameter på kastrullens/stekpannans botten för olika kokområden

För att säkerställa att hållen fungerar korrekt ska du använda kastruller med lämplig minsta diameter (se tabellen nedan).

Använd alltid den kokzon som bäst motsvarar den minsta diametern på kokokärlets botten.

Placera kokkärlet så att det är i mitten på kokzonen som används. Vi rekommenderar inte att använda kokkärl som överstiger kokzonens omkrets.

ADAPTER FÖR KASTRULLER/STEKPANNOR SOM ÄR OLÄMPLIGA FÖR INDUKTION

Genom att använda detta tillbehör kan man använda kastruller och stekpannor som inte är lämpliga för induktionshällar. Det är viktigt att komma ihåg att användning av adapter påverkar effektiviteten och därmed den tid som behövs för att värma maten. Dess användning bör begränsas eftersom temperaturerna som uppnås på dess yta beror avsevärt på den kastrull /stekpanna som används, dess flathet och typen av mat som tillagas. Att använda en kastrull eller stekpanna med en mindre diameter än adapterskivan kan orsaka att det bildas värme som inte överförs till kastrullen eller stekpannan, som kan svärta både kokplattan och skivan. Anpassa diametern på dina kastruller/ stekpannor och kokplattan till diametern på adaptern.

IBRUKTAGNING

EFFEKTHANTERING

Vissa modeller är utrustade med en effektbegränsande funktion (Power Management). Denna funktion gör att den totala effekten som genereras av hällen kan ställas in på olika värden valda av användaren. För att göra detta, under den första minuten efter att ha anslutit hällen till strömförsörjningen, är det möjligt att komma åt menyn för effektbegränsning.

1. Tryck på + (11) touchknappen i tre sekunder. Bokstaven PL visas på timerindikatorn (12)

2. Tryck på den låsande touchknappen (6). De olika effektvärdena som hällen kan begränsas till kommer att visas och dessa kan ändras med hjälp av sensorerna + (11) och - (10).

3. När värdet har valts, tryck en gång till på den låsande touchknappen [6]. Hällen kommer att begränsas till det valda effektvärdet.

Tillgängliga effektnivåer är:

2 kW - 2.5 kW - 3 kW - 3.5 kW - 4 kW - 4.5 kW - 5 kW - 5.5 kW - 6 kW - 6.5 kW - 7 kW

Om du vill ändra värdet igen måste du koppla ur hällen och koppla in den igen efter några sekunder. Därmed kommer du återigen att kunna gå in i menyn för effektbegränsning.

Varje gång effektnivån på en kokplatta ändras kommer effektbegränsaren att beräkna den totala effekten som hållen genererar. Om du har nätt den totala effektgränsen kommer touchkontrollen inte att tillåta dig att öka effektnivån för den värmeplattan. Hällen piper och strömindikatorn (3) blinkar vid en nivå som inte kan överskridas. Om du vill överskrida det värdet måste du sänka effekten på de andra kokplattorna. Ibland räcker det inte att sänka en annan med en enda nivå eftersom detta beror på effekten av varje kokplatta och nivån den är inställd på.

Det kan vara möjligt att du behöver sänka flera mindre kokplattor för att höja effekten på en större platta.

Om du använder snabbstartsfunktionen vid maximal effekt och det nämnda värdet ligger över det värde som satts av gränsen, kommer kokplattan att ställas in på högsta möjliga nivå. Hällen piper och nämnda effektvärde blinkar två gånger på indikatorn (3).

För att ställa in spishällens effektnivå:

Manövrarna görs med hjälp av touchknapparna. Du behöver inte tillämpa kraft på önskad touchknapp, du behöver bara röra den med fingertoppen för att aktivera önskad funktion.

Varje åtgård verifieras av ett pip.

Använd skjutreglaget (2) för att justera effektnivåerna (0 - 9) genom att föra fingret över det. Om du sveper åt höger ökar värdet och vänster minskar det.

Det är också möjligt att direkt välja en effektnivå genom att placera fingret direkt på en önskad punkt på markörreglaget (2)

⚠️ För att välja en platta på dessa modeller, tryck direkt på markörreglaget (2).

SLÅ PÅ ENHETEN

1 Nudda On Touch-knappen ① (1) i minst en sekund. Touchkontrollen kommer att aktiveras, ett pip hörs och indikatorerna (3) tänds och visar ett "-". Om någon kokplatta är varm kommer den tillhörande indikatorn att blinka ett H.

Om du inte utför någon åtgård inom de närmaste 10 sekunderna stängs touchkontrollen av automatiskt. När touchkontrollen är aktiverad kan du koppla bort den när som helst genom att trycka på touchknappen (1), även om den är låst (läsfunktion aktiverad). Touchknappen (1) har alltid prioritet för att koppla bort pekkontrollen.

AKTIVERA PLATTOR

När touchkontrollen har aktiverats med sensor ① (1), kan vilken platta som helst slås på genom att följa dessa steg:

1. Svep fingret eller rör i valfri position på en av markörens "skjutreglage" (2). Plattan har valts och samtidigt ställs effektnivån in mellan 0 och 9. Det effektvärdet kommer att visas på motsvarande effektindikator och dess decimalpunkt (4) kommer att lysa under 10 sekunder.

2. Använd skjutreglaget (2) för att välja en ny tillagningsnivå mellan 0 och 9.

Så länge plattan är vald, med andra ord, med decimalpunkten (4) tänd, kan dess effektnivå ändras.

STÄNGA AV EN PLATTA

Använd touchknappen (2) för att sänka strömmen till nivå 0. Kokplattan stängs av.

När en kokplatta är avstängd visas ett H i dess effektindikator (3), om glasytan på den tillhörande kokplattan är varm och det finns risk för brännskador. När temperaturen sjunker slocknar indikatorn (3) (om hållen är fränkopplad), annars tänds ett "-" om hållen fortfarande är ansluten.

STÄNGA AV ALLA PLATTOR

Alla plattor kan stängas av samtidigt genom att använda den allmänna på/av-sensorn ① (1). Alla indikatorer för kokplattorna (3) släcks. Om den avstängda värmezonen är varm visar dess indikator ett H

DAGLIG ANVÄNDNING

DETEKTOR AV PANNOR

Induktionskokplattor har en inbyggd detektor av pannor. På så sätt slutar plattan att fungera om det inte finns någon panna eller om pannan inte är lämplig.

Strömindikatorn (3) kommer att visa en symbol för att beteckna "det finns ingen panna" om, medan plattan är på, ingen panna upptäcks eller pannan inte är lämplig.

Om en panna tas bort från plattan medan den är igång, slutar plattan automatiskt att tillföra energi och den kommer att visa symbolen för "det finns ingen panna". När en kastrull återigen placeras på kokzonen kommer energitillförseln att återupptas med samma effektnivå som tidigare valts.

LÅSA KONTROLLPANELEN

Med blockeringsfunktionen kan du blockera de andra sensorerna, förutom på/av-sensorn ① (1), för att undvika önskade operationer. Denna funktion är användbar som en barnsäkerhet.

För att aktivera denna funktion, tryck på touchsensorn (6) i minst en sekund.

När du har gjort det slås piloten (7) på och indikerar att kontrollpanelen är blockerad. För att avaktivera funktionen, tryck helt enkelt på sensorn (6) igen.

Om på/av-sensorn (1) används för att stänga av apparaten medan blockeringsfunktionen är aktiverad, går det inte att slå på spishällen igen förrän den öppnar.

AVAKTIVER PIPSIGNALEN

När hällen är påslagen, om man trycker på touchknappen + (11) och den läsande touchknappen ⚙ (6) samtidigt i tre sekunder, kommer pipsignalen som följer med varje åtgård att avaktiveras. Tidsindikatorn (12) visar "OFF". Denna avaktivering kommer inte att tillämpas på alla funktioner, eftersom till exempel pipsignalen för på/av, slutet av timern eller läsning/upplåsning av touchknapparna alltid förblir aktiverade. För att återigen aktivera alla ljudsignaler som följer med varje åtgård, tryck återigen på touchknappen + (11) och den läsande touchknappen ⚙ (6) samtidigt i tre sekunder. Tidsindikatorn (12) visar "On".

STOP&GO-FUNKTION

Denna funktion sätter tillagningsprocessen på paus. Timern kommer också att pausas om den är aktiverad.

Aktivering av stoppfunktionen.

Rör vid stoppsensorn (8) i en sekund. Piloten (9) tänds och effektindikatorerna visar symbolen // för att indikera att tillagningen har pausats.

Avaktivering av stoppfunktionen

Touch Stop&Go-sensor (8) igen. Piloten (9) stängs av och tillagningen återupptas med samma effekt- och timerinställningar som gjordes före pausen.

POWER-FUNKTION

Denna funktion ger "extra" ström till plattan, över det nominella värdet. Vald effekt beror på plattans storlek, med möjlighet att nå det maximala värdet som generatorn tillåter.

1. Svep fingret ovanför motsvarande markörreglage (2) tills strömindikatorn (3) visar "9" och håll fingret intryckt i en sekund, eller tryck direkt på "P" och håll fingret intryckt i en sekund.
2. Effektnivåindikatorn (3) visar symbolen P och plattan börjar ge extra ström. Power-funktionen har en maximal varaktighet som anges i Tabell 1. Efter denna tid kommer effektnivån automatiskt att justeras till 9. Ett pip hörs.

När Power-funktionen aktiveras på en kokplatta är det möjligt att prestandan för några av de andra kan påverkas, vilket minskar dess effekt till en lägre nivå, i vilket fall detta kommer att visas på dess indikator (3).

Inaktivering av Power-funktionen, innan dess arbetstid går, kan göras antingen genom att trycka på markörens "svepreglage" för att ändra dess effektnivå eller upprepa steg 3.

TIMERFUNKTION (nedräkningsklocka)

Denna funktion underlättar matlagningen eftersom du inte behöver vara närvarande: Du kan ställa in en timer för en platta, och den stängs av när den önskade tiden har nätts.

För dessa modeller kan du samtidigt programmera varje platta för en varaktighet från 1 till 99 minuter.

Ställa in en timer på en platta.

När effektnivån är inställd på den önskade zonen, och medan decimalpunkten i zonen fortsätter, kommer zonen att kunna tidsinställas.

För detta ändamål:

1. Touchsensor — (10) eller (11). Timerindikator (12) visar "00" och motsvarande zonindikator (3) visar symbolen blinkande växelvis med dess aktuella effektnivå.
2. Ställ omedelbart därefter in en tillagningstid mellan 1 och 99 minuter med hjälp av sensorerna — (10) eller ⬕1). Med den första börjar värdet på 60, medan det med den andra börjar på 01. För att avbryta timerfunktionen kan klockan justeras till värdet '00' med hjälp av sensor — (10). Ett snabbare sätt att göra detta är att hålla sensorerna — (10) och ⬕1) nedtryckta samtidigt. När det är mindre än en minut kvar börjar klockan att räkna ned på sekunder.
3. När timerindikatorn (12) slutar blinka, börjar den automatiskt räkna ned tiden. Indikatorn (3) för den tidsinställda kokplattan visar växelvis den valda effektnivån och symbolen ^L .

När den valda tillagningstiden har löpt ut stängs kokplattan som tidsinställs av och klockan avger en rad pipljud i flera sekunder. Tryck på valfri sensor för att stänga av ljudsignalen. Timerindikatorn (12) kommer att visa en blinkande 00 bredvid decimalpunkten (4) för den valda zonen. Om den avstängda värmezonen är varm kommer dess strömindikator (3) att visa växelvis H-symbolen och en "-".

Om du vill ställa in en annan kokplatta samtidigt, upprepa steg 1 till 3.

Om en eller flera zoner redan är tidsinställda, visar timerindikatorn (12) som standard den kortaste återstående tiden att avsluta, och visar ett "t" på den relaterade zonen. Resten av tidszonerna kommer att visa decimalpunkten blinkande på motsvarande indikatorzoner. När markörens "svetreglage" för en annan tidszon trycks in, visar timern den återstående tiden för den zonen i några sekunder och dess indikator visar dess effektnivå och "t" växelvis.

Ändra den programmerade tiden

För att ändra programmerad tid måste markörens "svepreglage" (2) för tidszonen tryckas in. Då blir det möjligt att läsa och ändra tiden.

Genom sensorerna — (10) och (T1) kan du ändra den programmerade tiden.

Koppla bort klockan

Om du vill stoppa klockan innan den programmerade tiden är ute, kan detta göras när som helst genom att helt enkelt justera dess värde till "—"

1. Välj önskad platta.
2. Ställ in värdet på klockan till "00" med hjälp av sensorn — (10). Klockan är inställd. Detta kan också göras snabbare genom att trycka på "sensorerna — (10) och (4-1) samtidigt.

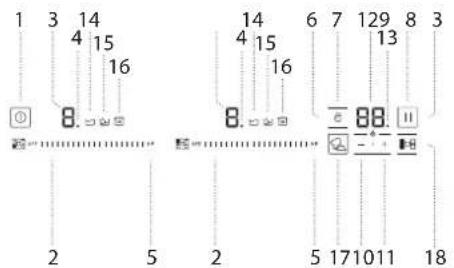

FUNKTIONER

1 3 14 4 15 16 8. 2 5 2 2 5 17 10 11 18 6 7 129 8 3 4 15 16 8. 88 13

Whirlpool 3 4 14 15 16 8 2 5

3 1419 4 15 16 8. 3 14 4 15 16 8. 2 5 2 5

6TH SENSE

Dessa funktioner har förinställda effektnivåer för att göra matlagningen enklare, vilket ger utmärkta resultat eftersom pannans temperatur styrs kontinuerligt av sensorer. När måltemperaturen för funktionen har uppnåtts bibehålls den automatiskt utan att effektnivån behöver ändras.

6th SENSE -funktionerna fungerar korrekt med kokkärl med samma ferromagnetiska område på kokkärlets botten som området för kokzonen. In addition, for high temperature functions (above 100°C), pans must have a flat, even base (preferably "sandwich" type) as shown in the figure below

För att säkerställa att dessa funktioner fungerar korrekt är det viktigt att pannan och kokzonen inte är varma i början av processen.

Touch Control har speciella funktioner som hjälper användaren att laga mat genom 6th SENSE sensorn (17). Dessa funktioner är tillgängliga beroende på modell.

Så här aktiverar du en specialfunktion i en zon:

1. Först ska det väljas; och sedan kommer decimaltecknet (4) att vara aktivt på effektindikatorn (3).
2. Klicka nü på 6th SENSE sensorn (17). De sekventiellt följande tryckningarna kommer att gå över alla 6th SENSE-funktioner som finns tillgängliga i varje zon en efter en. Dessa funktioner kommer att visa aktiveringen med motsvarande lysdioder (14) sjuda, (15) smälta, (16) hålla värmen.

Om du vill avbryta en speciell aktiv funktion när som helst, bör du peka på "slider"-markörsensorn (2) för den relaterade zonen för att välja den. Decimaltecknet (4) på effektindikatorn (3) tänds. Tryck sedan på "skjutreglaget" (2) igen för att ställa in en ny effektnivå eller för att stänga av zonen, eller så kan du välja en annan specialfunktion genom att trycka igen på 6th SENSE -sensorn 6 (17).

SKJUDNINGSFUNKTION

Den här funktionen låter dig hålla det sjudande.

Efter att maten har kokats, aktivera plattam genom att välja den och tryck på 6th SENSE -sensorn 6 (17) tills lysdioden (14) på ikonen

tänds. När funktionen är aktiverad visas symbolen på strömindikatorn (3).

Du kan åsidosätta funktionen när som helst genom att stänga av plattan, genom att ändra effektnivån eller genom att välja en annan specialfunktion.

SMÄLTFUNKTION

Denna funktionen bibehåller en låg temperatur på kokzonen.

Perfekt för att tina mat eller för att långsamt smälta andra mattyper som choklad, smör osv.

För att aktivera den, välj plattan och tryck på 6th SENSE-sensorn (17) tills lysdioden (15) på ikonen tänds. När funktionen är aktiverad visas symbolen på strömindikatorn (3). Du kan åsidosätta funktionen när som helst genom att stänga av plattan, genom att ändra effektnivån eller genom att välja en annan specialfunktion.

Denna funktion ställer automatiskt in en lämplig effektnivå för att hålla den tillagade maten varm. För att aktivera den, välj plattan och tryck på 6th SENSE-sensorn (17) tills lysdioden (16) på ikonen hands. När funktionen är aktiverad visas symbolen på strömindikatorn (3). Du kan åsidosätta funktionen när som helst genom att stänga av plattan, genom att ändra effektnivån eller genom att välja en annan specialfunktion.

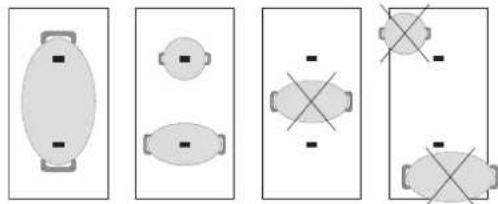

FLEXICOOK

Genom denna funktion är det möjligt att aktivera två kokzoner att arbeta tillsammans, och att välja en effektnivå och att aktivera timerfunktionen för-båda zonerna.

Tryck på sensorn (18) för att aktivera funktionen. Genom att göra det kommer decimaltecknen (4) på de länkade plattorna att tändas och värdet "0" kommer att visas på deras effektindikatorer (3).

Klocktimerindikatorn (12) kommer att visa tre segment som indikerar de aktiverade zonerna.

Om din modell har flera zoner med "FlexiCook", kan du välja önskat alternativ genom att trycka på sensorn (18) innan du tilldelar strömmen till den valda zonen. Du kommer att ha några sekunder på dig att utföra nästa operation, annars kommer funktionen att inaktiveras automatiskt.

Efter att "FlexiCook" har valts kan du tilldela effekten genom att trycka på någon av "sliders"-markörerna (2) i en av de länkade zonerna.

Effektnivån och dess variationer visas samtidigt på effektindikatorerna (3) för båda zonerna.

För att avaktivera denna funktion bör du välja nivå '0' till en av kokzonerna. När funktionen är avaktiverar rensas även effektnivåerna och funktioner som tilldelats de relaterade zonerna.

VIKTIGT: Placera kokkärlen på mitten av kokzonen så att de täcker minst en av referenspunkterna (som visas nedan).

Denna funktion aktiverar den automatiska kokningskontrollen, vilket är till stor hjälp för att laga pasta, ris, ägg, koka lite mat osv. Den är endast tillgänglig i zoner där symbolen visas.

Aktivering av funktionen

För att aktivera funktionen, välj plattan och tryck på den 6:e SENSE-sensorn (17) tills lysdioden (19) på ikonen/tänds. När funktionen är aktiverad kommer tecknet att visas på strömindikatorn (3); ett rörligt segment visas, vilket indikerar att tillagningen är under systemets kontroll. När systemet upptäcker att det håller på att börja koka hörs ett första pip.

Ta tillfället i akt att förbereda din mat för kokning eller bakning efter önskemål. Efter 30 sekunder hörs ett andra pip; om du inte redan har gjort det är det dags att hålla maten i pannan. Efter det andra pipljudet kommer systemet att aktivera timern och stoppuret åt dig så att du kan styra hur länge maten ska kokas.

30 sekunder efter att stoppuret har aktiverats hörs ett tredje pip för att varna att systemet från och med det ögonblicket kommer att minska den tillförda effekten för att bibehålla en mjuk och kontinuerlig kokning. Timern förblir aktiv fram till slutet av tillagningen.

Om så önskas kan du inaktivera timern och ställa in en tid för nedräkning och automatisk avstängning av plattan (se avsnittet Timerfunktion).

Avaktivering av funktionen

Du kan åsidosätta funktionen när som helst genom att stänga av plattan, genom att ändra effektnivån eller genom att välja en annan specialfunktion.

FÖRSLAG OCH REKOMMENDATIONER

• Använd grytor eller kastruller med tjock och helt platt botten.
• Skjut inte kastruller och kastruller över glaset eftersom det kan repas.

• Även om glaset kan ta stötar från stora grytor och stekpannor utan vassa kanter ska du undvika det.

• Dra inte kastruller och kastruller över glaset och håll undersidan av dem rena och i gott skick för att undvika att skada den keramiska glasytan.

• Rekommenderad diameter på kastrullens botten (se "Tekniskt datablad" som medföljer produkten).

UNDERHÅLL OCH RENGÖRING

WARNING

• Använd inte ångrengöringsutrustning.
• Kontrollera att kokzonerna är avstängda och att eftervärmeindikatorn ("H") är släckt innan rengöring.

Viktigt:

• Undvik att använda repande skursvampar eller stålull eftersom de kan förstöra glaset.
• Rengör hällen efter varje användning (när den har svalnat) för att ta bort matrester och fläckar.
• En yta som inte hålls tillräckligt ren kan minska känsligheten för kontrollpanelens knappar.
• Använd en skrapa endast om rester har fastnat på kokplattan. Följ anvisningarna från skrapans tillverkare för att undvika att repor i glaset.
• Socker och mat med högt sockerinnehåll kan skada spishällen och ska torkas bort omedelbart.
• Salt, socker och sand repar hållens glasyta.
• Använd en mjuk trasa, hushällspapper eller särskilda rengöringsprodukter för denna typ av spishäll (följ tillverkarens anvisningar).
• Om vätska spills ut på kokzonen kan kastrullerna börja röra sig eller vibrera.
• Torka av spishällen noga efter rengöring.

FELSÖKNING

• Kontrollera att strömförsörjningen fungerar korrekt.
• Om du inte kan stänga av hällen efter användning ska du koppla bort den från eluttaget.
  • Om alfanumeriska koder visas på displayen när spishällen slås på ska du kontrollera koderna och anvisningarna i följande tabell.

Observera: Det kan hända att kontrollpanelens knapplås oavsiktligt aktiveras eller avaktiveras om vatten, utspilld vätska från kastrullerna eller andra föremål hamnar på hållens knappar.

Om något inte fungerar

Utför verifieringarna som beskrivs nedan innan du ringer den tekniska servicen.

Apparaten fungerar inte:

Se till att strömkabeln är ansluten.

Induktionszonerna producerar inte värme:

Kärlet är inte lämplig (den har ingen ferromagnetisk botten eller är för liten). Kontrollera att botten på behållaren drar till sig en magnet, eller använd en större behållare.

Ett surrande hörs när man börjar laga mat i induktionszonerna:

Med kärl som inte är särskilt tjocka eller inte i ett stycke, resulterar surrandet från överföring av energi direkt till botten av kärlet. Surrandet är inget fel, men om du ändå vill undvika det, sänk effektnivån något eller använd ett kärl med tjockare botten och/eller i ett stycke.

Touchkontrollen lyser inte eller reagerar trots belysning inte svarar:

Ingen värmezon har valts. Se till att välja en värmezon innan du använder den. Det finns fukt på sensorerna och/eller dina fingrar är blöta. Håll touchkontrollytan och/eller fingrarna rena och torra. Låsfunktionen är aktiverad. Lås upp kontrollerna.

Ljudet från en fläkt hörs under tillagningen, vilket fortsätter även efter att tillagningen är avslutad:

Induktionszonerna har en fläkt för att hålla elektroniken sval. Detta fungerar bara när de elektroniska kretsarna blir varma. Den stannar igen när kretsarna svalnar oavsett om hållen är påslagen eller inte.

Symbolen visas U på strömindikatorn på en kokplatta: Induktionssystemet hittar ingen kastrull eller panna på en kokplatta eller så är det av en olämplig typ.

Kokplattan stängs av och meddelande:

DISPLAYKOD	BESKRIVNING	MÖJLIGA ORSAKER	LÖSNING
C81 eller C82 Kommer att visas på indikatorerna.	För hög temperatur i elektroniken eller på glaset.	Vänta en stund tills elektroniken har svalnat eller ta bort kastrullen eller pannan så att glaset kan svalna.
C85 Visas på indikatorn på en av kokplattorna.	Den använda kastrullen eller pannan är av en olämplig typ.	Stäng av hällen, sätt på den igen och prova med en annan kastrull eller panna.
C90 Apparaten stängs av och meddelandet C90 visas på strömindikatorerna (3).	Touchkontrollen upptäcker att på/ av (1) sensorn är täckt och tillåter inte att hällen slås på.	Ta bort eventuella föremål eller vätskor genom att hålla touchkontrollytan, rengör och torka tills meddelandet försvinner.
C91 Apparaten stängs av och meddelandet C91 visas på strömindikatorerna (3).	Touchkontrollen upptäcker att Stop&Go-sensorn (6) är täckt och tillåter inte att hantera spishällen.	Ta bort eventuella föremål eller vätskor som håller pekkontrollytan ren och torr, tryck sedan två gånger på Stop&Go (6) sensor för att ta bort meddelandet och återgå till normal drift.

LJUD SOM AVGES UNDER ANVÄNDNING

Induktionshällar kan avge väsande och knastrande ljud under normal användning.

Dessa ljud kommer från kokkärlen och är kopplade till pannbottnarnas egenskaper (till exempel när bottnarna är gjorda av olika materiallager eller är oregelbundna).

Dessa ljud kan variera beroende på vilken typ av kokkärl som används och mängden mat den innehåller och inte symptom på något fel.

KUNDTJÄNST

För att få fullständig hjälp, registrera din produkt på www.whirlpool.eu/register.

INNAN DU KONTAKTAR KUNDTJÄNST:

1. Se om du kan lösa problemet själv med hjälp av FELSÖKNINGS förslagen.

2. Stäng av apparaten och slå på den igen för att se om felet kvarstår.

OM PROBLEMET KVARSTÄR EFTER DESSA KONTROLLER, KONTAKTA NÄRMASTE KUNDTJÄNST.

För teknisk service, ring numret som står i garantihäftet eller följ anvisningarna på webbplatsen www.www.whirlpool.eu.

När du kontaktar kundservice ska du alltid uppge:

- en kort beskrivning av felet

- apparatens typ och exakta modell;

- serienumret (numret efter ordet SN på märkskylten under apparaten). Serienumret anges även i dokumentationen;

Vänd dig alltid till en auktoriserad serviceverkstad om det blir nödvändigt med reparation (som garanti för att originalreservdelar används och att reparationen utförs på korrekt sätt).

Ring kundservice för att beställa skruvsats 4801 211 00112 om apparaten ska monteras i jämnhöjd med bänkskivan.
