Märke	Metabo
Modell	KHEV 1152 BL
Kategori	Kombinationshammare (borr-huggmejsel)
Huvudanvändning	Borrning med slag och huggning i betong, tegel, sten och liknande material
Verktygshållare	SDS-max
Vibrationsdämpning	Inbyggd Metabo VibraTech (MVT)
Justering av slagkraft	Ja, 2 nivåer: reducerad (ca 70%) och maximal (100%)
Driftslägen	Borrning med slag, huggning, justering av mejselposition
Djupanslag	Ja, justerbar (enligt modell)
Kontinuerlig drift	Ja, endast i hugg-läge
Elektroniskt skydd	Överbelastningsindikator och skydd mot oavsiktlig start efter strömavbrott
Extrahandtag	Ja, vridbart (bygelhandtag eller extrahandtag)
Nätspänningsindikator	Lysande display när spänning är aktiv
Skyddsklass	II (dubbelisolering)
Strömförsörjning	Nät (spänning och frekvens enligt typskylt)
Säkerhetssystem	Obligatorisk användning av extrahandtag, hörselskydd, skyddsglasögon, handskar och mask
Medföljande tillbehör	Specialfett för SDS-max-verktyg
Underhåll och rengöring	Regelbunden rengöring av ventilationsöppningar genom sugning eller blåsning med torr luft
Reparerbarhet	Reparationer av auktoriserad Metabo-elektriker, reservdelar finns på metabo.com

Vanliga frågor - KHEV 1152 BL METABO

Hur byter man SDS-max-verktyg?

För att montera verktyget, rengör och smörj änden med det medföljande specialfettet, för sedan in verktyget och vrid det tills det låses. Låsningen är automatisk. Kontrollera fastsättningen genom att dra i verktyget; det ska kunna röra sig axiellt några centimeter. För demontering, dra tillbaka verktygslåset (6) och ta bort verktyget.

Hur justerar man slagkraften?

Innan du startar motorn, tryck på knappen (14) för att växla mellan reducerad slagkraft (knappen tänd, cirka 70%) och maximal slagkraft (knappen släckt, 100%). Använd reducerad slagkraft för ömtåliga material eller för att minimera utslagning, och maximal slagkraft för hårda material.

Hur använder man kontinuerlig drift?

Kontinuerlig drift är endast tillgänglig i hugg-läge. Tryck på knappen (10) för att aktivera kontinuerlig drift (knappen tänds). För att avaktivera, tryck igen. Varning: maskinen fortsätter att gå om den slipper ur dina händer, håll den stadigt med båda händerna.

Hur justerar man djupanslaget?

Lossa vingmuttern (4), justera djupanslaget (5) till önskat djup, dra sedan åt skruven igen. Denna funktion finns på modell KHEV 5-40 BL.

Vad betyder den blinkande elektroniska indikatorn?

En blinkning av indikatorn (12) indikerar skydd mot återstart efter strömavbrott. För att starta om, stäng av maskinen och slå på den igen. Om indikatorn förblir tänd kontinuerligt signalerar den överbelastning; låt maskinen svalna tomgång tills indikatorn släcks.

Hur minskar man vibrationer?

Använd Metabo VibraTech (MVT)-systemet genom att hålla maskinen i mittzonen (8). Dra inte åt bakre handtaget för hårt eller för löst för maximal effektivitet. Använd arbetshandskar för att minska vibrationers överföring.

Vilka tillbehör ska användas?

Använd endast originaltillbehör från Metabo som överensstämmer med specifikationerna i bruksanvisningen. Sortimentet innehåller olika mejslar (sida 4 i manualen), specialfett (art. 6.31800) och ett dammutsugssystem. Se katalogen eller metabo.com för fler alternativ.

Hur underhåller man apparaten?

Rengör regelbundet ventilationsöppningarna genom sugning eller blåsning med torr luft. Koppla alltid bort maskinen före underhåll och använd skyddsglasögon och dammask. Reparationer måste utföras av en auktoriserad Metabo-elektriker.

Vilka säkerhetsåtgärder ska iakttas?

Bär alltid hörselskydd, skyddsglasögon, handskar och dammask. Använd det medföljande extrahandtaget. Håll maskinen i handtagens isolerade ytor för att undvika elstötar. Kontrollera att det inte finns elledningar, vatten- eller gasledningar innan du borrar.

Hur justerar man mejselns läge?

Sätt i mejseln, vrid sedan reglaget (7) till mellanläget N. Vrid mejseln till önskad position, vrid sedan reglaget till hugg-läget. Mejseln låses då i den valda positionen.

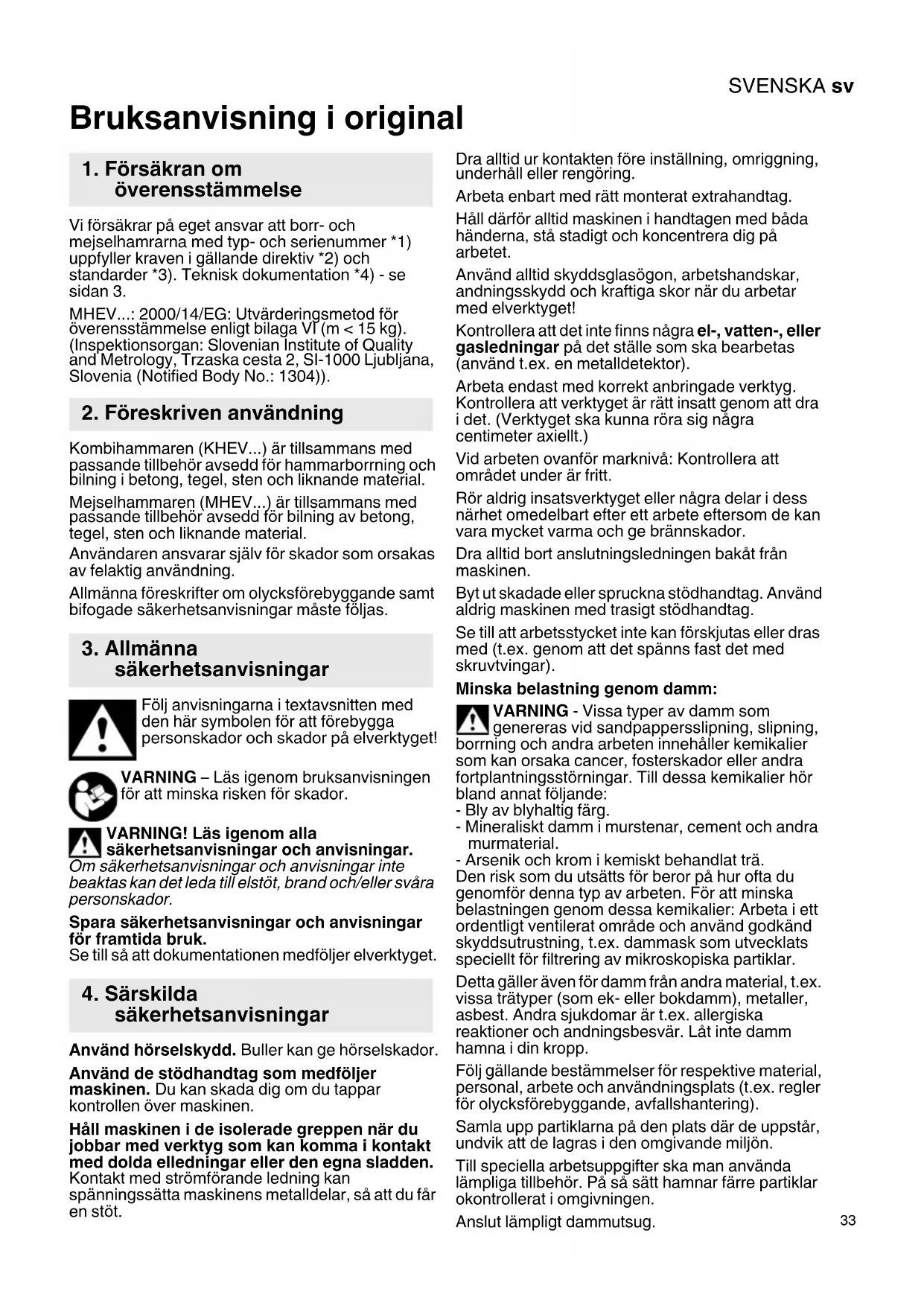

BRUKSANVISNING KHEV 1152 BL METABO

Vi forsakrar pa eget ansvar att borr- och mejselhamrarna med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

MHEV....: 2000/14/EG: Utvarderingsmetod for overensstammelse enligt bilaga VI (m < 15kg) (Inspektionsorgan: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Foreskriven användning

Kombihammaren (KHEV...) ar tillsammans med passande tillbehör avsedd für hammarborrning och bilning i betong, tegel, sten och liknande material.

Mejselhammaren (MHEV...) ar tillsammans med passande tillbehör avsedd für bilning av betong, tegel, sten och liknande material.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om olycksforebyggande samt bifogade sakerhetsanvisingar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den hare symbolen for att forebygga personskador och skador pa elverktyget!

WARNING - Läsigen brom brauksanvisningen for att minska risiken for skador.

VARNING! Läsigenom alla sakerhetsanvisningar och anvisningar.

Om sakerhetsanvisningar och anvisningar inte beaktas kan det leda till elstot, brand och/eller svara個人skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till sa att dokumentationen medfoljer elverktyget.

4. Särskilda sakerhetsanvisningar

Använd hörskyydd. Buller kan ge hörskador.

Använd de stödhandtag som medfoljern maskinen. Du kan skada dig om du tapparkontrollen over maskinen.

Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledninger erller den egna sladden.

Kontakt med strömforande ledning kan spanningssätta maskinens metalldilar, sa att du farnen stöt.

Häll dārfor alltid maskinen i handtagen med bada händerna, stå stadigt och koncentrera dig på arbetet.

Använd alltid skyddsglasögon, arbetshandskar, andningsskydd och kraftiga skor när du arbetar med elverktyget!

Kontrolera att det inte finns nagra el-, vatten-, aller gasledninger pa det stalle som ska bearetas (anvand t.ex. en metalldetektor).

Arbeta endast med korrekt anbringade verktyg. Kontrollera att verktyget ar ratt insatt genom att dra i det. (Verktyget ska kunna rora sig nagra centimeter axiellt.)

Vid arbeten ovanfor markniva: Kontrollera att omraret under ar fritt.

Ror aldrig insatsverktyget aller nagra delar i dess narhet omedelbart afterett arbete aftersom de kan vara mycket varma och ge brannskador.

Dra alltid bort anslutningsledningen bakat fran maskinen.

Se till att arbetsstycket inte kan forskjutas eller dras med (t.ex. genom att det spansns fast det med skruvtvingar).

Minska belastning genom damm:

VARNING - Vissa typ er av damm som genereras vid sandpapperssslipning, slipning, borrning och andra arbeten innehaller kemikalier som kan orsaka cancer, fosterskador aller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat foljande:

• Bly av blyhaltig farg.

• Mineraliskt dammi murstenar, cement och andramurmaterial.

• Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts for beror på hur ota du genomfor denna typ av arbeten. For att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt for filtrering av mikroskopiska partiklar.

Detta gäller även for damm frän andra material, t.ex. vissa tratyper (som ek-ller bokdamm), metaller, asbest. Andra sjukdomar ar t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallschantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Till speciella arbetsuppgifter ske man anvanda lampliga tillbehör. Pá sá satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

SVENSKAsv

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna frän maskinen eller maskinens frånluftsflode mot dig själv, mot personer i narheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning eller luftbläsning kan gora sä att damm virvlas upp.
• Dammsug eller tvatta skyddsklader. Kläder ska inte blasas, slås eller borstas rena.

5. Översikt

Se sida 2.

1 Spannknopp
2 Bygelhandtag (extrahandtag) *
3 Stödhandtag
4 Vingskruv (for att stalla in djupanslaget) *
5 Djupanslag *
6 Verktygslas
7 Vred
8 Metabo VibraTech (MVT): inbyggt dampningssystem
9 S t römbrytare

10 Knapp for permanent pascalogning (endast i driftlaget mejsling)

11 Handtag
12 Elektronisk signalindikering
13 Driftsindikering (ljussignal nar natspanning finns)
14 Knapp for reducerad slagstyrka (for arbete i mjukt material)

• beroende på modell/utrustning

6. Driftstart

Kontrollera Först att den spanning och frekvens som anges på markskylten

overensstämmer med den natström du skanvända.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Om en forlängningskabel används mäste den ha entvärsnittsarea på minst 1,5 mm².

Förlängningskabeln mäste vara anpassad till maskinens effektforbrukning (se teknska data). Rulla av hela sladden om du använder sladdvinda.

Öppna klämringen genom att vrida spännknoppen (1) at vänster. Bygelhandtaget (2) gär att lasa i vilket lage och vilken vindel du vill. Dra at spännknoppen ordentlich.

KHEV....

Öppna klämringen genom att vrida stödhandtaget (3) at vänster. Stödhandtaget gär att lasa i vilken vindel du vill. Dra at stödhandtaget ordentlich.

7. Användning

7.1 Justering av anslagsstopp (endast vid KHEV 5-40 BL)

Lossa vingskruven (4). Ställ in djupanslaget (5) på det borrdjup du vill ha. Dra at vingskruven (4) igen.

7.2 Anbringa, ta bort verktyg

Rengör verktygets insticksände innan du använder verktyget och smörj in änden med det specialfett som ingár i leveransen (som tillbehör: Beställnings-nr. 6.31800)! Använd endast verktyg av typen SDS-max!

Satta in att verktyg:

Vrid verktyget och for in det tills det hakar fast. Verktyget lases automatiskt.

Kontrollera att verktyget ar ratt insatt genom att dra i det. (Verktyget ske kunna rora sig nagra centimeter axiellt.)

Borttagning av verktyget:

Dra chucklåsningen (6) bakat i pilens riktning (a) och ta bort verktyget (b).

7.3 Installing av driftsatt och measlesposition

Forsok att inte hava med maskinen nar(mejseln sitter i.

Motorn skasta still nardu anvander vaxelvaljaren (7).

Välj det driftsatt du vill ha genom att vrida på vredet (7).

Hammarborrning (endast for KHEV...)

Mejsling

Läge dar mejseln kan vridas till onskad position.

Ställ in/mejselpositionen:Mejseln kan lasas i olika positioner.

• Satt in mejseln.
  Vrid vredet (7) till mellanlaget .N
  Vrid mejseln tills den ar i det lage du vill ha den.
  -Vrid vredet (7) till lage
  Vrid mejseln tills den snapper fast.

Med mejsel insatt i maskinen fár den uteslutande anvandas i driftsatt Mejsling T

7.4 Stalla in slagstyrka

Tryck på knappen (14) För att anpassa slagstyrkan (och varvtalet) (dock inte medan motorn ar igang).

Knappen (14) lyser: reducerad slagstyrka, reducerat varvital (ca 70%)

Knappen (14) ar släckt: maximal slagstyrka, högt varvtil (100%)

Den ratta inställingen ar en fraga om erfarenhet. Exempel: Anvand reducerad slagstyrka for att bearbeta mjuka, sproda materiel aller det finns risk for att materialet spricker.

Använd maximal slagstyrka För att bearbeta hårdare material.

7.5 Start och stopp

Kortare användning:

Du slár på maskinen genom att trycka på strömbrytaren (9).

Du slár av genom att släppa strömbrytaren (9).

Permanent pâslagning (endast i driftläget mejsling

För permanent pâslagning (endast i driftläget mejsling ska maskinen slas pa med knappen (10). (Knappen (10) lyser.)

Tryck på knappen (10) igen für att slå frän maskinen. (Knappen (10) slocknar.)

Vid permanent pâslagning fortssätter maskinen att arbeta om du tappar den. Håll alltid maskinen med bàda handerna i handtagen, stä stadigt och koncentrera dig på arbetet.

7.6 Metabo VibraTech (MVT)

Jobba med minre vibrationer och skona lederna.

Tryck inte for latt ell er for hart pa maskinens bakre handtag. Vibrationerna dampas effektivast i mittlaget (8).

8. Rengöring, underhäll

Sug upp eller blås ut damm med torr luft fran ventilationsöppningarna på verktyget grundligt och med jämna mellanrum. Koppla forst elverktyget fran strömmen och bar skyddsglasogon och andningsmask.

9. Felatgärder

Elektronisk signalindikering (12)

Blinkning - skydd mot Återstart

Maskinen gär av sakerhetsskal inte igäng av

sig själv nar strömmenkommen tillbaka after

strömavbrott, även om brytaren ár PÅ. Stäng av maskinen och starta den iven.

Om maskinen overbelastas under langre tid begränsas effektforbrukningen sa att

ytterligare otillaten uppvarmning av motorn undviks.

Låt maskinen gå pa tomgang tills den ar nedkyld och den elektroniska signalindikeringen slocknar.

10. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.

Se sidan 4.

A Omfattende borr- och(mejselsortiment for olica användningsområden.
B Specialfett (for smörjning av verktygens insticksändar)
C Dammutsugssystem

Ett komplett tillbehörssortiment hitter du pa www.metabo.com eller i katalogen.

11. Reparation

Reparation av elverktyg fãr endast utforas av behörig elektriker!

Natsladden fär bara bytas av Metabo aller auktoriserat serviceställe.

Metabo-elverktyg som behöver repareras skaslickas till din Metabo-aterforsäljare. För adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

12. Miljöskydd

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag skä uttjänta elverktyg källsorteras for miljö-vänlig ätervinning.

13. Tekniska speificiationer

Förklaringar till uppgifterna finns på sida 3.

Med reservation for tekniska andringar.

n0 =Varval vid tomgang

D1 =max. borrdiameter i betong med hammarborr

D2 =max. borddiameter i betong med hammarborrrkrona

s_max = maximal slagfrekvens

W =Energi vid enskilt slag

C =antal mejselpositioner

m = V i k t u t a

Matvardena ar uppmatta enlgt EN 60745.

Maskinen har skyddsklass II

Vaxelstrom

I de tekniska specifikationerna oven tas även hansiyn till toleranserna (i enlighet med gällande standarder).

Utsläppsvärden

Dessa varden medger en bedomning av elverktygets utslapp smt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, elverktygets skick och hur verktygen anvands kan de faktiska vardena vara hogre eller lagre. Rakna även med pauser och perioder med lagre belastning. Anvand de uppskattade vardena for att ta fram skyddsatsgärder for användaren, t.ex. organisatoriska atgärder.

Total vibrationsvärde (vektorsumma i tre riktninger)
räknas fram enligt EN 60745:

ah, HD =Vibrationsemissionsvärde (hammarbörning i betong

a_h, Cheq = vibrationsemissionsvärde (mejsling)

K_h,HD/Cheq = onoggrannhet(vibrationer)

SVENSKAsv

Typisk A-varderad bullerniva:

LpA =Ljudtrycksniva

LWA =Ljudeffektniva

K_pA K_WA = onoggrannhet (ljudniva)

L_pA(M) = uppmatt Ijudeffektniva enligt 2000/14/EG

vid anvandarens ora

L_WA(M) =uppmaI tJudeffektniva enligt 2000/14/EG

L_WA(G) = garanterad ljudeffektnivä enligt 2000/14/

EG

Vid arbete kan Ijudnivanoverskrida 80 dB(A).

Använd hörskyydd!
