Mærke	Metabo
Model	KHEV 1152 BL
Kategori	Kombihammer (borehammer-mejselhammer)
Primær anvendelse	Boring med slag og mejselarbejde i beton, mursten, sten og lignende materialer
Værktøjsholder	SDS-max
Vibrationsdæmpning	Indbygget Metabo VibraTech (MVT)
Indstilling af slagkraft	Ja, 2 niveauer: reduceret (ca. 70%) og maksimal (100%)
Driftstilstande	Boring med slag, mejselarbejde, indstilling af mejselposition
Dybdeanlæg	Ja, justerbar (afhænger af model)
Permanent aktivering	Ja, kun i mejseltilstand
Elektronisk beskyttelse	Overbelastningsindikator og beskyttelse mod genstart efter strømafbrydelse
Ekstra håndtag	Ja, indstillelig (bøjlehåndtag eller ekstra håndtag)
Netspændingsindikator	Lysindikator når spænding er aktiv
Beskyttelsesklasse	II (dobbelt isolation)
Strømforsyning	Strømforsyning (spænding og frekvens i henhold til typeskiltet)
Sikkerhedssystem	Obligatorisk brug af ekstra håndtag, brug af høreværn, beskyttelsesbriller, handsker og støvmaske
Medfølgende tilbehør	Speciel fedt til SDS-max værktøj
Vedligeholdelse og rengøring	Regelmæssig rengøring af ventilationsåbninger med støvsugning eller trykluft
Reparationsmuligheder	Reparationer af en autoriseret Metabo-elektriker, reservedele tilgængelige på metabo.com

Ofte stillede spørgsmål - KHEV 1152 BL METABO

Hvordan skifter jeg SDS-max værktøjet?

For at montere værktøjet skal du rengøre og smøre enden med den medfølgende specialfedt, derefter trykke værktøjet ind og dreje det, indtil det går i hak. Låsningen sker automatisk. Kontroller fastgørelsen ved at trække i værktøjet; det skal kunne bevæge sig aksialt et par centimeter. For at afmontere skal du trække værktøjets låsering (6) bagud og fjerne værktøjet.

Hvordan indstiller jeg slagkraften?

Før du starter motoren, tryk på knappen (14) for at skifte mellem reduceret effekt (knap tændt, ca. 70%) og maksimal effekt (knap slukket, 100%). Brug reduceret effekt til skrøbelige materialer eller for at minimere afslag, og maksimal effekt til hårde materialer.

Hvordan bruger jeg permanent aktivering?

Permanent aktivering er kun tilgængelig i mejseltilstand. Tryk på knappen (10) for at aktivere kontinuerlig drift (knappen lyser). For at deaktivere skal du trykke igen. Advarsel: maskinen fortsætter med at køre, hvis den glider fra dig, hold den godt fast med begge hænder.

Hvordan indstiller jeg dybdeanlægget?

Løsn vingeskruen (4), indstil dybdeanlægget (5) til den ønskede dybde, og spænd derefter skruen. Denne funktion er tilgængelig på model KHEV 5-40 BL.

Hvad betyder den blinkende elektroniske indikator?

En blinkende indikator (12) angiver beskyttelse mod genstart efter strømafbrydelse. For at genstarte skal du stoppe maskinen og derefter tænde den igen. Hvis indikatoren forbliver konstant tændt, signalerer det overbelastning; lad maskinen køle ned i tomgang, indtil indikatoren slukker.

Hvordan reducerer jeg vibrationer?

Brug Metabo VibraTech (MVT)-systemet ved at holde maskinen i det centrale område (8). Spænd ikke baghåndtaget for hårdt eller for løst for maksimal effektivitet. Brug arbejdshandsker for at reducere vibrationsoverførsel.

Hvilket tilbehør skal jeg bruge?

Brug udelukkende originale Metabo-tilbehør i overensstemmelse med specifikationerne i vejledningen. Sortimentet omfatter forskellige mejsler (side 4 i manualen), specialfedt (ref. 6.31800) og et støvsugersystem. Se kataloget eller metabo.com for flere muligheder.

Hvordan vedligeholder jeg apparatet?

Rengør regelmæssigt ventilationsåbningerne med støvsugning eller trykluft. Tag altid stikket ud af maskinen før vedligeholdelse, og brug beskyttelsesbriller og støvmaske. Reparationer skal udføres af en autoriseret Metabo-elektriker.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Brug altid høreværn, sikkerhedsbriller, handsker og støvmaske. Brug det medfølgende ekstra håndtag. Hold maskinen ved de isolerede håndtagsflader for at undgå elektrisk stød. Kontrollér, at der ikke er elektriske ledninger, vand- eller gasrør, før du borer.

Hvordan indstiller jeg mejselpositionen?

Indsæt mejselen, drej derefter kontrolknappen (7) til mellemposition N. Drej mejselen til den ønskede position, og drej derefter knappen til mejselpositionen. Mejselen låses derefter i den valgte position.

BRUGSANVISNING KHEV 1152 BL METABO

Byt ut skadade aller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

6.1 Montera bygel- resp. stödhandtaget

Anvand alltid det medfoljande bygel- (2) resp stodhandtaget (3) for din egen sakerhets skull.

MHEV...

Kontroller at det ikke finnes strøm-, vann- eller gassledninger pa stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Ved à drei på innstillingsknappen (7) kan du velge onsket driftsmodus.

Slagboring (kun for KHEV)

Meisling

Typiske A-veide lydnivær:

LpA =Lydtrykknivä

LWA =Lydeffektniva

K_pA K_WA = Usikkerhet (lydniva)

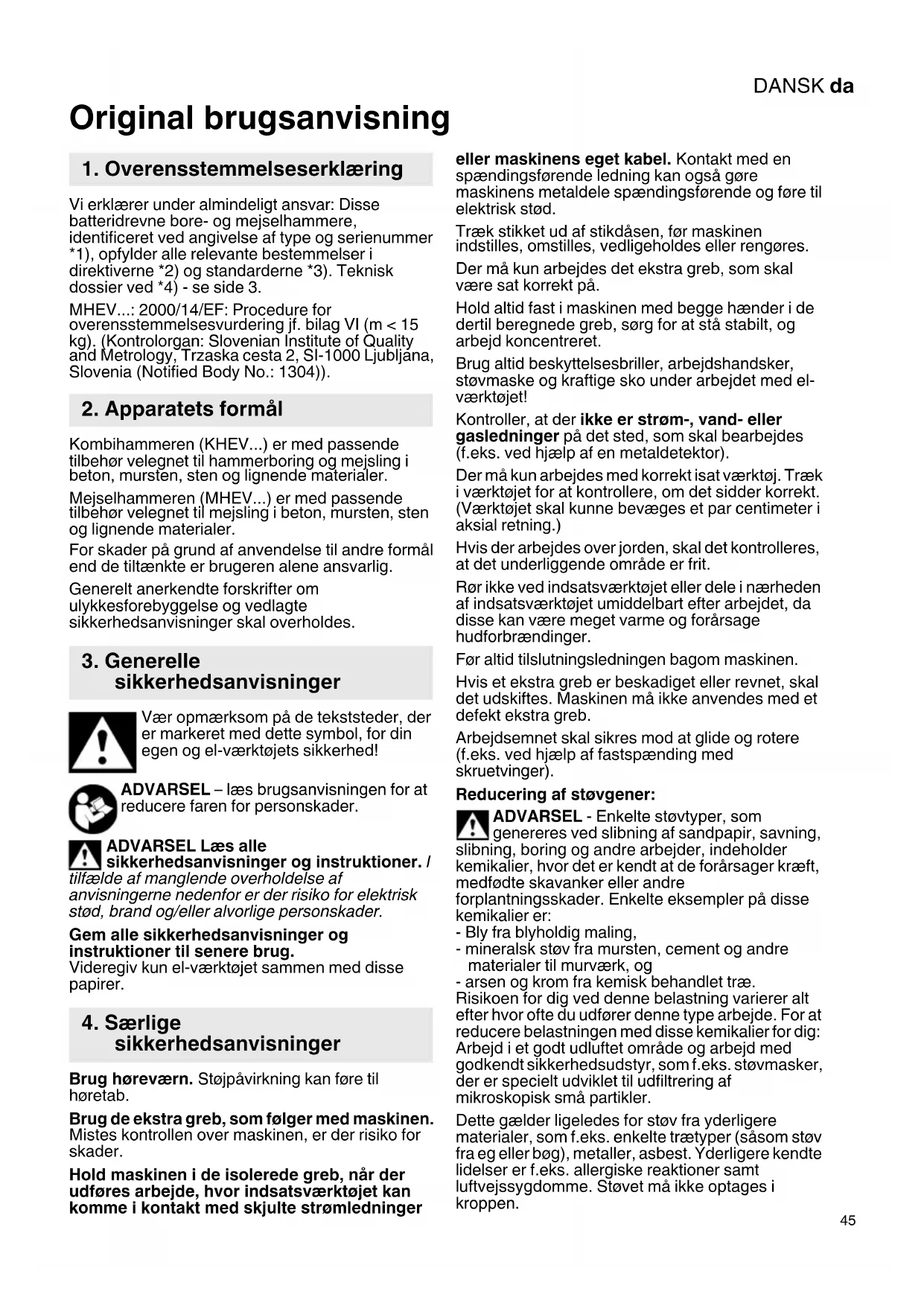

Vi erklærer under almindeligt ansvar: Disse batteridrevne bore- og/mejselhammere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)-se side 3.

MHEV...: 2000/14/EF: Procedure for overensstemmelsesvurdering jf. bilag VI (m < 15 kg). (Kontrolorgan: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Apparatets formal

Kombihammeren (KHEV...) er med passende tilbehør velegnet til hammerboring og mejsling i beton, mursten, sten og lignende materialer.

Mejselhammeren (MHEV...) er med passende tilbehør velegnet til mejsling i beton, mursten, sten og lignende materialer.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. /

tilfaelde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stod, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Videregiv kun el-vaerktoget sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Brug horevær. Stojpavirkning kan.fore til horetab.

Brug de ekstra grep, som folger med maskinen. Mistes kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, narr der udfores arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger

eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan øgså gore maskinens metaldele spændingsførende og føre til elektrisk stød.

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholds eller rengøres.

Der mä kun arbejdes det ekstra greb, som skal vare sat korrekt på.

Hold altid fast i maskinen med begge hænder i de dertil beregnede grep, sorg for at stå stabilt, og arbejd koncentreret.

Brug altid beskyttelsessbriller, arbejdshandsker, stovmaske og kraftige sko under arbejdet med elværktoget!

Kontroller, at der化进程, vand-eller gasledninger pà det sted, som skal bearjejdes (f.eks. ved hjælp af en metaldetektor).

Der mä kun arbejdes med korrekt isat værktøj. Træk i værktøjet for at kontrollere, om det sidder korrekt. (Værktøjet skal kinne bevæges et par centimeter i aksial retning.)

Hvis der arbejdes over jorden, skal det kontrolleres, at det underliggende omrade er frit.

Rör ici've indsatsværktøj etller dele i nærheden af indsatsværktøj umiddelbart after arbejdet, dappe kan vare meget varme og forårsage hudforbrændinger.

Før altid tilslutningsledningen bagom maskinen.

Hvis et ekstra grep er beskadiget aller revnet, skal det udskiftes. Maskinen ma ikke anvendes med et defekt ekstra grep.

Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger).

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som genereres ved slimning af sandpapir, savning, slimning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kraft, medfodte skavanker aller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

• Bly fra blyholdig maling,

• arsen og krom fra kemisk behandlet træ.
  Risikoen for dig ved davon belastning varierer alt after hvor ofte du udforer denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsdudstyr, somf.eks.stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.

Dette gelder ligeledes for stov fra yderligere materialer, som f.eks. enkelte trætyper (sasom stov fra eg eller bog), metaller, asbest. Yderligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Stovet pågressive optages i kroppen.

DANSKda

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelseformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsenerne.

Brug egnet tilbehør til specielt arbejde. Således nær partikler ukontrolleret ud i miljoet.

Anvend en egnet stovudsgninq.

Stovbelastningen kan reduceres på folgende manners:

• Ret/DDke partikler, der kOMmer ud, og maskinens udluftningsstrom mod dig selv eller personer, der befinder sig i nærheden, eller pa aflejret stov,
• Anvend et udsugningsanlaeg og/eller en luftrenser.
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirvler stov op.
• Støvsug eller vask beskyttesestøj. Undgå udblaesning, bankning eller børstning.

5. Oversigt

Se side 2.

1 Spændeknop
2 Bøjlegreb (ekstra greb) *
3 Ek stragre b*
4 Vingeskrue (til indstilling af boreydbyeanslaget)

5 Boredy bdeanslag
6 Værktøjslås
7 Betjeningsknap
8 Metabo VibraTech (MVT): integreret daempningssystem
9 Trykknap
10 Tast til kontinuereg tænding (kun i driftstypen Mejsling)
11 Handtag
12 Elektronik-signalindikator
13 Driftsindikator (lyssignal ved tilgengelig netspænding)
14 Tast for reduceret slagstyrke (til arbejder i blodt materiale)
* afhaengigt af model, afhaengigt af udstyr

6. Idriftsættelse

För du tager maskinen i brug, skal du

kontrollere, at den angivne netspænding og

Man skal altid sikre med et FI-relae (RCD) med en maks. brydestrøm pa 30 mA.

Brug kun forlengerkabler med et minimumstværnsit pa 1,5 mm². Forlengerkablerne skal passage til maskinens optagne effekt (jf.

Tekniske data). Hvis der anvendes en kabelrulle, skal kabinet altid rulles helt ud.

6.1 Montering af bojlegreb eller ekstra greb

Af sikkerhedsmæssige ársager skal det medleverede bogjlegreb (2) eller ekstra greb (3) anvendes.

MHEV...

Løsn klemringen ved at dreje spændeknuppen (1) mod venstre. Bøjlegrebet (2) kan anbringes i den onskede position og vinkel. Spænd spændeknuppen kraftigt til.

KHEV....

Løsn klemringen ved at dreje det ekstra greb (3) mod venstre. Det ekstra greb kan anbringes i den ønskede winkel. Stram det ekstra greb godt til.

7. Anvendelse

7.1 Indstilling af dybstop

(kun ved KHEV 5-40 BL)

Løsn vingeskruen (4). Indstil boreydbyeanslaget (5) til den ønskede boreydbye. Spænd vingeskruen (4)igen.

7.2 Isæting og aftagning af værktøj

Rens værktjets indstiksende, før det saettes i, og smør det med den medfolgende

specialfedit (som tilbehør: bestill.nr. 6.31800)! Der ma kun anvendes SDS-max værktøj!

Isaetning af værktoj:

Drej værktoget, og stik det i, indtil det gär i hak.

Værktoget Iases automatisk.

Trakivaerktojet for atkontrollere,om det sidderkorrekt.（VaeRTtojet skal kinne

bevæges et par centimeter i aktial retning.)

Fjernelse af værktog:

Træk værktogslasen (6) bagud i pilens retning (a), og tag værktoget af (b).

7.3 Indstilling af modus og mejslens position

Undgå loftebevægelser med maskinen, narr mejslen er sat i.

Drej kun betjeningsknappen (7), nár motoren er stär stille.

Ved at dreje på betjeningsknappen (7) kan den onskede modus indstilles.

Hammerboring (kun ved KHEV...)

Mejsling

Stilling for at kunne dreje mejslen til den onskede position.

Indstilling af mejslens position: Mejslen kan fastlases i forskellige positer.

• Saet mejslen i.
• Drej betjeningsknappen (7) til midterposition .N
• Drej mejslen, indtil den er i den onskede position.
• Drej betjeningsknappen (7) hen pa
  -Drej mejslen, sa den gär i hak.

Nár mejslen anvendes, ma maskinen kun drives i driftstilstanden mejsling

7.4 Indstilling af slagstyrke

Ved tryk på tasten (14) kan du ændre slagstyrken (og omdrejningstallet), (dog ikke mens motoren kører).

Tasten (14) lyser: Reduceret slagstyrke, reduceret omdrejningstal (ca. 70%

Tasten (14) lyser icke: Maksimal slagstyrke, hjojt omdrejningstal (100%)

Rigtig indstilling er en erfaringssag. Eksempel: Hvis der forarbejdes blode, sarte materialer eller hvisevt. brist skal holdes pa et lavtiveau, skal du arbejde med "reduceret slagstyrke".

Til forarbejdning af hardsre materialer skal du anvende indstillingen "maksimal slagstyrke".

7.5 Til-/frakobling

Kortvarig tikkobling:

For at taende maskinen, kal afbryderen (9) trykkes ned.

For at slukke maskinen, skal afbrydergrebet (9) slippes.

Kontinuerlig taending (kun i driftstypen Mejsling

For kontinuierlig tænding (kun i driftstypen Mejsling Tkan maskinen tændes ved tryk pa tasten (10). (Tasten (10) lyser.)

For at slukke skal man trykke pa tasten (10) ingen.
(Tasten (10) lyser ikke længere.)

Ved fast tilkobling körer maskinen och videre, hvis den rives ud af handen. Hold

derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stå stabilt og arbejd koncentreret.

7.6 Metabo VibraTech (MVT)

Stovsug el-værktøj regelmaessigt, ofte og grundigt gennem alle ventilationsabninger erler blæs dem ud med tør luft. Afbryd el-værktøj forinden fra energiforsyningen og brug herved beskyttesesbriller og støvmaske.

Blinken - Beskyttelse mod genstart
När spændingen kommtigen after

• stromafbrydelse, starter den stadig tilslutte demaskine af sikkerhedstekniske arsager icike af sig selv. Sluk maskinen og taend den igen.

Vedvarende lys - Overbelastning

Ved en længerevarende overbelastning af maskinen begraenses energiforbruget og

dermed undgår en yderligere, ikke tilladt opvarmning af motoren.

Lad maskinen korei tomgang, indtil den er afkølet og elektronik-signalindikatoren slukkes.

10. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsvejledning.

Se side 4.

A Omfattende bor- og seinensortiment til forskellige anvendelsesformål.
B Specialfedit (til smoring af værktjets indstiksender)
C Stovudsgningsssystem.

Det komplette tilbehorsprogram vindes paa www.metabo.com eller i kataloget.

11. Reparation

Reparationer pa el-værktjoer ma kun udfores af en elektriker!

Stikledningen mä kun udskiftes af Metabo eller et autoriseret kundeserviceværksted.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktøj. Adresser vindes på www.metabo.com.

Reservedelslieter kan downloads pa www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-vaerktj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-vaerktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

13. Tekniske data

Forklaringer til ophysningerne på side 3.

Forbeholdt aendringer som folge af tekniske fremskridt.

P1 =nominal optagen effekt

P2 =afgiven effekt

n0 =tomgangshastighed

D1 =maks. bore diameter i beton med hammerbor

D_2 =maks. bore diameter i beton med hammerborekroner

smax =maks.slagtal

W=enkeltslagenergi

C = antal mejselpositioner

m = vægt.uden netkabel

Disse værdier gør det muligt at bestemme elværktøjets emissioner ogSAMmenligneforskellige el-værktjojer med hinanden. Alt after el-værktøjets ell er indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vare hojere eller lavere. Tag ogss højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsessforanstaltninger for brugeren, fx organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.

Samlet vibration (vektorsum af tre retninger)

Typiske A-vaegtede lydniveauer:

LpA =lydtryksniveau

LWA =lydeffektniveaua

K_pA K_WA = Usikkerhed (lydniveau)

L_pA(M) =malt lydtrykniveau iht. 2000/14/EG i brugerens ore

L_WA(M) =malt lydeffektniveau iht. 2000/14/EF

L_WA(G) =garanteret lydtrykniveauaht. 2000/14/EF

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!
