Produkttyp	DAB+/FM-radio med inbyggd batteriladdare
Märke	DeWalt
Modell	DWST175659
Kategori	Byggradio
Strömförsörjning	AC/DC-adapter 24 V, 2 A; eller DeWalt litiumjonbatteri 10,8/12/18 V
Batteritid	Cirka 8 timmar med 18 V Premium Li-ion-batteri
Ljudeffekt	40 W (klass D)
Ljudnivå	100 dB på 1 m
Ljudkällor	DAB+, FM, Bluetooth, 3,5 mm aux-ingång
USB-port	Ja, 5 V / 1 A (laddning/uppspelning)
Högtalare	4 diskanter och 2 basar
Skyddsklass	IP54 (skyddad mot damm och vattenstänk)
Vikt (utan batteri)	6,9 kg
Staplingsvikt (brutto)	60 kg
Mått (L x B x H)	Cirka 300 x 300 x 300 mm (uppskattning)
Batterikompatibilitet	DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189 (18 V)
Antal radiokanaler	6 för DAB+ och 6 för FM
Skärm	Bakgrundsbelyst LCD med informationsdisplay
Bluetooth-anslutning	Ja, minne för upp till 8 enheter
Extra funktioner	Inbyggd batteriladdare, väggfäste, staplingsbar ToughSystem®, vagnlås
Rengöring	Torr eller lätt fuktad trasa; får inte sänkas ned
Driftstemperatur	4 °C till 40 °C
Garanti	Se manualen eller DeWalts webbplats

Vanliga frågor - DWST175659 DEWALT

Hur slår man på och av DeWalt DWST175659-radio?

För att starta, tryck på strömknappen ⏻ i 1 sekund. För att stänga av, håll den intryckt i 3 sekunder.

Vilka batterityper kan jag använda med denna radio?

Radion är kompatibel med DeWalt 18 V litiumjonbatterier av modellerna DCB181, DCB182, DCB183, DCB184, DCB185, DCB187 och DCB189.

Hur ansluter jag en enhet via Bluetooth?

Aktivera Bluetooth på din enhet, tryck sedan på Bluetooth-knappen på radion. Håll den intryckt i 3 sekunder för att göra radion synlig. Välj 'ToughSystem Music' i listan över dina enheter.

Hur använder jag aux-ingången (AUX)?

Anslut en 3,5 mm ljudkabel mellan din enhet och radions AUX-uttag. Tryck på Source-knappen tills 'AUX' visas.

Hur ställer jag in FM-förinställningar?

Ställ in radion på önskad station via automatisk eller manuell sökning, håll sedan ned någon av knapparna 1-6 tills 'P#' visas.

Vad betyder den blinkande röda lampan på laddaren?

Den röda lampan blinkar när batteriet laddas. När den lyser fast är laddningen klar. En gul lampa indikerar att laddningen pausats på grund av temperatur.

Radion startar inte, vad gör jag?

Kontrollera att batteriet är laddat eller anslut nätadaptern. Se till att batteriet är korrekt isatt. Om problemet kvarstår, testa med ett annat batteri.

Hur ställer jag in ljudequalizern (bas, diskant, mellanregister)?

Tryck på vredet, vrid för att komma till huvudmenyn, välj Ljud (Sound), justera sedan bas, diskant och mellanregister med vredet.

Kan jag ladda min telefon via radion?

Ja, radion har en USB-port (5 V / 1 A) för att ladda eller driva enheter som en smartphone.

Hur rengör jag radion?

Använd en torr eller lätt fuktad trasa. Använd inte lösningsmedel. Låt inte vätska tränga in. Koppla bort strömmen före rengöring.

BRUKSANVISNING DWST175659 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 115

Lav opladningstilstand

Valghjulet 20 (valghjulet har mer enn en funksjon)

	På/Av
	Tilbake-knapp
	Kildevalgknapp
	Bluetooth-knapp
1-6	Radio forhåndsinnstilte knapper

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

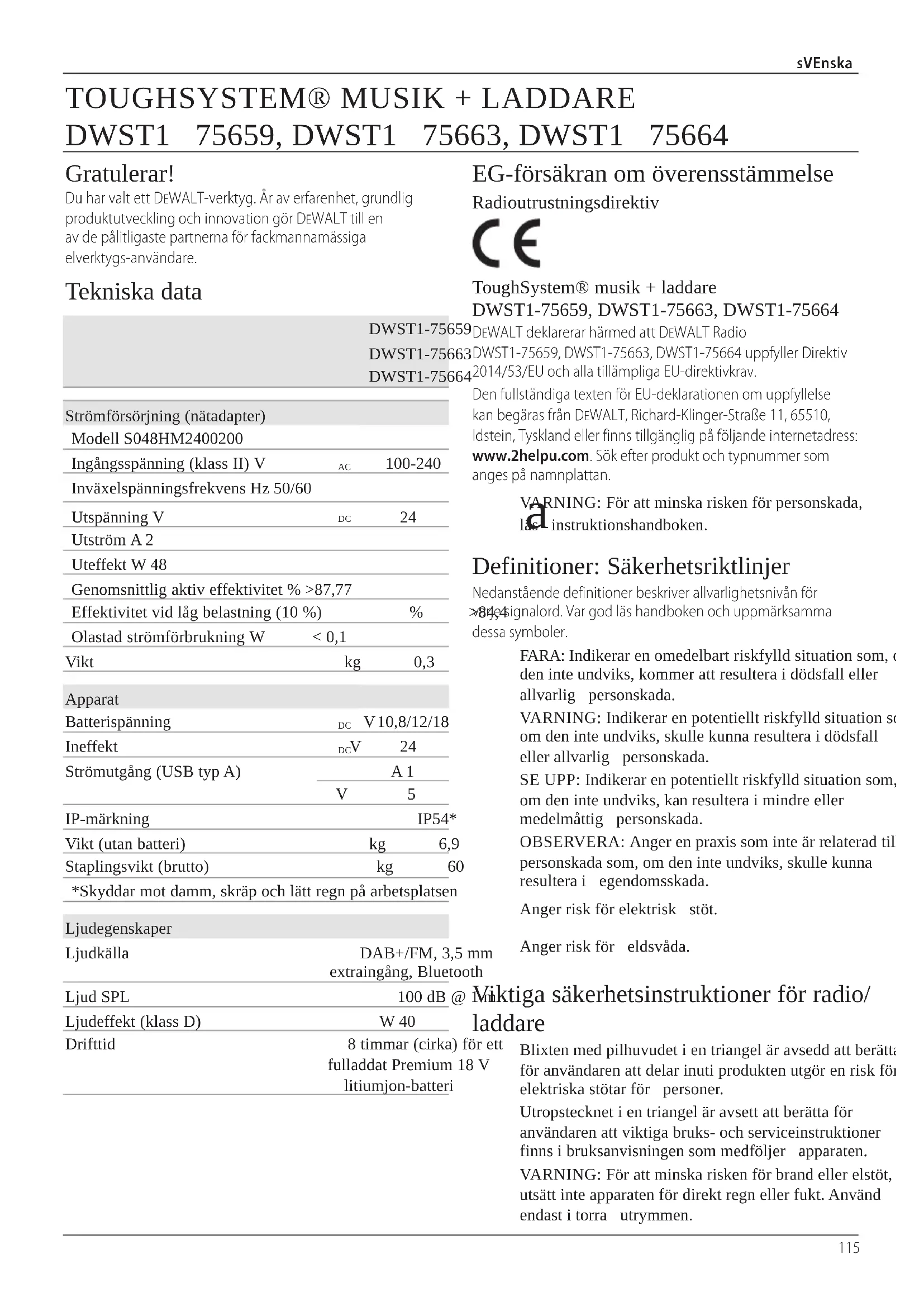

Tekniska data

EG-försäkran om överensstämmelse

Radioutrustningsdirektiv

ToughSystem® musik + laddare

DWST1-75659, DWST1-75663, DWST1-75664

DWST1-75659DEWALT deklarerar härmed att DEWALT Radio DWST1-75663DWST1-75659, DWST1-75663, DWST1-75664 uppfyller Direktiv DWST1-75664 ^2014/53/EU och alla tillämpliga EU-direktivkrav.

Strömförsörjning (nätadapter)
Modell S048HM2400200
Ingångsspänning (klass II) V	AC	100-240
Inväxelspänningsfrekvens Hz 50/60
Utspänning V	DC	24
Utström A 2
Uteffekt W 48
Genomsnittlig aktiv effektivitet % >87,77
Effektivitet vid låg belastning (10 %)		%
Olastad strömförbrukning W	< 0,1
Vikt	kg	0,3
Apparat
Batterispänning	DC	V 10,8/12/18
Ineffekt	DCV	24
Strömutgång (USB typ A)	A 1
	V	5
IP-märkning		IP54
Vikt (utan batteri)	kg	6,
Staplingsvikt (brutto)	kg	0
*Skyddar mot damm, skräp och lätt regn på arbetsplatse

Ljudegenskaper

Ljudkälla	DAB+/FM, 3,5 mm extraingång, Bluetooth
Ljud SPL	100 dB @ Mih
Ljudeffekt (klass D)	W 40
Drifttid	8 timmar (cirka) för e fulladdat Premium 18 V litiumjon-batteri

Den fullständiga texten för EU-deklarationen om uppfyllelse kan begäras från DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Tyskland eller finns tillgänglig på följande internetadress: www.2helpu.com. Sök efter produkt och typnummer som anges på namnplattan.

WARNING: För att minska risken för personskada, las- instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för >84,4 signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation so om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad til personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

Miktiga säkerhetsinstruktioner för radio/laddare

Blixten med pilhuvudet i en triangel är avsedd att berätta för användaren att delar inuti produkten utgör en risk för elektriska stötar för personer.

Utropstecknet i en triangel är avsett att berätta för användaren att viktiga bruks- och serviceinstruktioner finns i bruksanvisningen som medföljer apparaten.

WARNING: För att minska risken för brand eller elstöt, utsätt inte apparaten för direkt regn eller fukt. Använd endast i torra utrymmen.

Batterier Laddare/Laddningstid (minuter)
Kat. # VDC Ah Vikt (kg)				DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB181 18 1,5 0,35 22 70 45 35 22 22 22 22 22 45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G 18 2,0 0,40 30 90 60 50 30 30 30 30 30 60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185 18 1,3 0,35 22 60 40 30 22 22 22 22 22 40
DCB187 18 3,0 0,54 45			140	90 70 45 45 45 45 90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120

*Datumkod 201811475B eller senare

**Datumkod 201536 eller senare

SEUPP: För att förhindra elektrisk stöt, rikta in davperpluggens breda blad till det breda spåret och sätt in det helt.

1. Läs igenom dessa instruktioner.
2. Spara dessa instruktioner.
3. Var uppmärksam och följ alla varningar.
4. Följ alla instruktioner.
5. Använd INTE apparaten i närheten av vatten.
6. Läs och följ alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.
7. Denna apparat får inte utsättas för dropp eller stänk, inga föremål fyllda med vätska, såsom vaser får placeras på den.
8. Rengör med en mjuk, fuktad trasa.
9. För att skydda apparaten från vatten eller damm, stäng alltid luckan och gummilocket på likströmsingångsporten.
10. Använd i enlighet med tillverkarens instruktioner.
11. Placera INTE nära källor med öppen låga, t.ex. tända ljus, värmekällor som värmeelement, värmekassetter, spisar eller andra apparater (inklusive förstärkare) som producerar värme.
12. Skydda nätsladden så att den inte går på eller kläms, särskilt vid kontakten och uttaget.
13. Använd endast de tillsatser/tillbehör som specificerats av tillverkaren.
14. När en vagn används, var försiktig när du flyttar vagnen/ apparaten för att undvika att den välts och skadas. Använd endast med vagn, stativ, fäste, konsol eller bord som anges av tillverkaren eller säljs tillsammans med apparaten.
15. Nätadaptern ska endast användas som strömkälla för apparaten och för batteriladdning. För att helt koppla bort apparaten ska nätadaptern kopplas bort från uttaget.
16. Koppla ur den här apparaten under åskväder eller när den inte används under långa perioder.
17. Nätadaptern ska vara lätt åtkomlig och inte blockeras när den används.
18. Överlåt all service till kvalificerad servicepersonal. Service krävs när apparaten har skadats på något sätt, till exempel att nätsladden eller kontakten är skadad, vätska eller direkt regn

har nätt kontakterna, apparaten har utsatts för omfattande fukt, inte fungerar normalt eller har tappats och inte fungerar.

1. Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
2. Barn bör övervakas för att säkerställa att de inte leker med apparaten.
3. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning
4. Använd endast med specifikt angivna DEWALT-batterier (se Batterityp för DEWALT-godkända batterier). Användning av andra batterier som inte godkänsts av DEWALT kan leda till personskador eller eldsvåda.
5. Radion/laddaren är konstruerad för att fungera på 24 V _DC . Försök inte använda den med någon annan nätadapter än den som medföljer apparaten.
6. Denna produkt är endast avsedd att användas med den medföljande adaptern.

Märkesnamn: DEWALT

Modell: S048HM2400200

Den dubbla isoleringssymbolen (en kvadrat i en kvadrat) indikerar en elektrisk apparat av klass II och är avsedd att varna kvalificerad servicepersonal att endast använda identiska reservdelar i denna apparat.

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålet.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

VÄRNING: Risk för stötar. Låt ingen vätska komma in i läddaren. Det kan resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av en järksbrytare med en restström på 30mA eller mindre.

SENPP: Risk för brännskador. För att minska risken för för för ladda endast DEWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SENPP: Barn bör övervakas för att garantera att de inte eller med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] F)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 16 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 22 på batteripaketet.

nOTERa: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

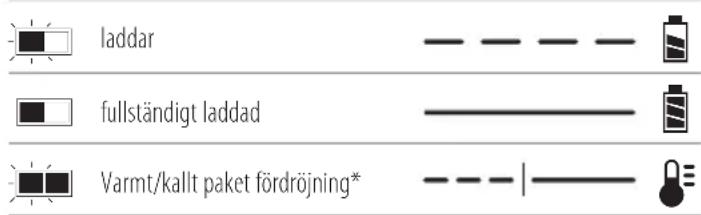

Laddningsindikatorer

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från sår muttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
  • Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara lattantändig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till e forsta om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Förvaringsrekmommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

iska data angående laddningstid.

e in ledande föremål.

t undermåliga sladdar omedelbart byts ut.

ndast mellan 4 °C och 40 °C.

för användning inomhus.

batteripaketet med vederbörlig hänsyn

endast DEWALT batteripaket med avsedda

än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

nte batteripaketet.

Batterityp

Följande verktyg arbetar med ett 18-volts batteripaket: DWST1-75659, DWST1-75663, DWST1-75664

Dessa batteripaket kan användas: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189. Se Tekniska Data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1Radio/laddare

1bruksanvisning

nOTERa: Batteri, laddare och förvaringslåda medföljer inte med N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

nOTERa: Bluetooth® ordmärkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

V Volt

A Ampere

W Watt

h Timmar

Direktström

Klass II-konstruktion (dubbelisolerad)

CE-märke

Säkerhetsvarningssymbol

Datumkoden 24, vilken också inkluderar tillverkningsår, finns tryckt i kåpan.

Exempel:

2021 XX XX

Tillverkningsår

Beskrivning (Fig. A–H)

VARNING: Modifiera aldrig radion eller någon del av den. Såker eller personskada kan uppstå.

1 Främre högtalare (2x)
2 Bärhandtag
3 Kontrollpanel
4 Övre fackets spärrar (4x)
5 Övre fackets lock
6 Staplingslås (2x)
7 Bakre högtalare (2x)
8 Strömingång (24V _DC )
9 Spärrar för batterilock (2x)
10 Låskrok vagn
11 Batterilock
12 Uttag för vagn
13 Nätadapter
14 Extra uttag (3,5 mm)
15 USB laddnings/strömuttag
16 Batteri (medföljer inte)
17 Batteriplats
18 LCD-skärm
19 Förinställningsknappar radio
20 Inställningsratt
21 Lägesknappar

22 Batterilåsknapp
23 Laddningsmätare
24 Datumkod

• För att öppna fackets lock, lossa de fyra lässpärrarna under fackets gula lock och öppna det. (Bild B)
• Stäng fackets lock 5 genom att trycka ner på alla fyra hörnen på det gula locket. (Bild C)
  NOTERA: När facket är korrekt stängt skyddar det innehållet från damm, skräp och lätt regn.
• För att öppna fackets lock 11, lossa de två lässpärrarna 9 under fackets gula lock och öppna det. (Bild D)
• Stäng locket för att stänga luckan.

Avsedd användning

DEWALT ToughSystem® musik + laddare är en kombination av en DAB + och FM-radio, Bluetooth och en extra musikspelare. Systemet innehåller laddningsfunktioner för DEWALT-skjutbatterier. ToughSystem® musik + laddare laddar de flesta DEWALT litiumjon-batterier. Batterier säljs separat.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Låt inte barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Knappfunktioner

• FM-stereo med manuell/automatisk sökning och minnesinställning av stationer.
• Bluetooth ljudanslutningsbarhet
• Extrauttag för anslutning av externa ljudenheter
  • USB laddnings/strömuttag (5V/ 1A)
  • Stor LCD-skärm med belysning
  • Belysta, mjuka knappar
• Fyra diskanthögtalare och två subwoofers för rik ljudprestanda
  • Volymkontroll och justering av ljudton
• Design för tuff användning
• Montering och lås på DEWALT DWST08210 ToughSystem® L-Cart Carrier
• Kan staplas på vilken ToughSystem®-enhet som helst
  • Vatten- och dammtålig – IP54-testad
• DAB+ avancerad digital ljudsändning med informationsvisning som sänds av stationen
• DRC dynamisk komprimering gör att tysta ljud kan bli jämförelsevis högre och höga ljud blir relativt tystare
• Favoriter – förinställda digitala stationer

MONTERING OCH INSTÄLLNINGAR

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket a oddare.

Montering och borttagning av batteriet från radion (Bild F)

nOTERa: Se till att batteriet 16 är fulladdat.

1. Rikta in batteriet 16 mot skenorna inuti batterihållaren 17.
2. Skjut det in i handtaget tills batteriet sitter fast i verktyget, se till att du hör att det snäpper på plats.
3. Tryck på låsknappen 22 och dra ut batteriet ur batterihållaren.
4. Sätt i batteriet i radion såsom beskrivs i laddningsavsnittet i denna manual.

Borttagning av batteriet från radion

Vissa DEWALT-batteri inkluderar en mätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteriet.

För att slå på mätaren ska du trycka in och hålla kvar 23 laddningsmätarknappen. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

nOTERa: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteriet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

ANVÄNDNING

Bruksanvisning

WARNING: Följ alltid säkerhetsinstruktionerna och tildampbara bestämmelser.

Ladda ett batteri i radion (Fig. A, D–F)

ToughSystem® Music + Charge innehåller ett stort förvaringsfack. Detta fack lagrar och skyddar också nätadaptern när den inte används.

1. Öppna locket på det övre facket 5 för att ta ut nätadaptern.
2. Anslut nätadaptern till laddaren till ett lämpligt uttag och anslut den till strömporten 8 innan du sätter i batteriet 16.

3. Öppna batteriluckan 5 genom att frigöra dess lässpärrar 6.

4. Sätt i batteriet (medföljer inte) i batteriplatsen, se till att batteriet är helt isatt. Batteriindikatorn blinkar kontinuerligt, vilket indikerar att batteriladdning pågår.
   nOTERa: Stäng locket och kontrollera att det är ordentligt stängt.

5. Laddningen är klar när batteriindikatorn lyser konstant. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren.

När apparaten är AVSTÄNGD

När du laddar ett batteri medan apparaten är avstängd visas en stor batteribild mitt på LCD-skärmen 18 som visar batteriets laddningsstatus.

Batteriet är urladdat

Batterinivån är låg

Batteriet är delvis laddat

Batteriet är fulladdat

Varm/kall fördröjning

Denna laddare har en varm/kall fördröjningsfunktion: när laddaren upptäcker ett varmt batteri startar det automatiskt en fördröjning, vilket avbryter laddningen tills batteriet har svalnat. När batteriet har svalnat växlar laddaren automatiskt till laddningsläget. Denna funktion garanterar maximal batterilivslängd.

Felaktiga batteri

Denna laddare kommer inte att ladda ett felaktigt batteri. Laddaren indikerar felaktigt batteri genom att visa ett X på LCD-batteriets bild. Om detta sker, sätt tillbaka batteriet i laddaren. Om problemet kvarstår, försök med ett annat batteri för att avgöra om laddaren fungerar korrekt. Om det nya batteriet laddas korrekt är det ursprungliga batteriet defekt och skall returneras till ett servicecenter eller lämnas till en insamlingsplats för återvinning. Om det nya batteriet påvisar samma felindikation som det ursprungliga batteriet, låt ett auktoriserat servicecenter testa laddaren och batteriet.

NOTERA: Detta kan också betyda att det är problem med en laddare.

När apparaten är PÅ

När apparaten är påslagen visas indikatorer för strömförsörjning och batteristatus längst ner till höger på LCD-skärmen 18.

Apparaten fungerar via nätadaptern

Batterinivån är låg

Batteriet är delvis laddat

Batteriet är fulladdat

Varm/kall fördröjning vid laddning

Problem med batteriet eller laddaren

ANVÄNDNING

Denna apparat är utrustad med minneskapacitet för att lagra valda radiokanaler och ihopparade Bluetooth-enheter.

NOTERA: Musikläget fungerar när den är ansluten till nätadaptern och/eller endast med batteriström.

NOTERA: När apparaten ansluts med den medföljande strömförsörjningsenheten till uttaget laddas det installerade batteriet. Urkopplad kommer radion att kunna köras i upp till 8 timmar på ett fulladdat batteri med ett premium 2A/h XR litiumjon-batteri. Användning av batterier med lägre spänning och amp-timmar kommer att ge kortare användningstid.

Denna apparat kan användas vertikalt eller horisontellt.

NOTERA: Denna produkt har två interna antenner som bidrar till dess robusthet genom att ha en extern antenn antenn som kan böjas eller brytas. Dessa antenner arbetar tillsammans för att ge 360 graders radiomottagning utan att behöva förlänga och ställa in en extruderingsantenn som krävs av andra radioapparater. För att förbättra mottagningen i områden med mycket svaga signaler rekommenderar vi att du placerar ToughSystem Music i lodrätt läge så att handtaget är vänt uppåt eller flyttar radion närmare ett fönster eller öppnas.

På frontpanelen finns en inställningsratt och lägesknappar 21. Inställningsratt 20 (inställningsratten har mer än en funktion)

	Ström på/av
	Tillbaka-knapp
SRC	Knapp för källval
	Bluetooth-knapp
1-6	Förinställningsknappar radio

Slå PÅ och stänga AV (Fig. G, H)

Tryck på strömbrytaren ⏻ i 1 sekund. Apparaten slås på till den senast valda ljudkällan.

Tryck på strömbrytaren ⏻ i 3 sekunder. Apparaten stängs av.

Inställning volym

WARNING: Att utsättas för hög ljudnivå kan leda till horselskador.

NOTERA: Volymen ställs in och sparas separat för alla typer av ljudkällor.

Vrid på ratten 20 medurs för att öka volymen. För att minska volymen, vrid moturs.

Tillbaka-knapp (

När du har gått in på någon av skärmarna trycker du på tillbakaknappen 📂ir att återgå till föregående skärm.

Välj ljudkälla (S10

För att välja en av ljudkällorna (DAB +, FM, AUX eller Bluetooth), tryck på källvalsknappen SRC tills önskat ljud hittats. Exempelvis om radion är i FM-läge, vilket syns i övre vänstra delen på LCD-displayen, skjut källknappen två gånger för att ändra till AUX

HUVUDMENY (Allmän inställning)

Allmän inställning kan nås från var och en av de valda ljudkällorna genom att:

1. Trycka på inställningsratten 20

2. Vrid inställningsratten medurs tills huvudmenyn visas.

3. Tryck på inställningsratten för att komma till huvudmenyn. Från huvudmenyn kan följande åtgärder utföras:

- Ljud: tonjustering: bas, diskant och mid

- Språk: välj gränssnittet Språk

- Ljusstyrka: justera skärmen Ljusstyrka

- Återställ grundinställningar.

INSTÄLLNING AV FM TUNER

Apparaten kan ställas in på DAB +/FM-radiofrekvenser med möjlighet att spara upp till (6) DAB+ och (6) FM-förinställda stationer. När du har ställt in och sparat de förinställda stationerna trycker du på en förinställningsknapp vilket omedelbart ändrar frekvensen till önskad station.

Att hitta en önskad frekvens kan utföras med en av två metoder: Automatisk sökning eller manuell sökning.

Automatisk sökning

1. Tryck på ljudkällknappen 📄 tills önskad källa hittats.
2. Trycka på inställningsratten 20 för att öppna huvudmenyn (se Allmän inställning).
3. Vrid inställningsratten medurs tills automatisk sökning nås och tryck för att välja. Automatisk sökning börjar söka efter närmaste starka, tydliga signal.
4. Vrid ratten medurs för att söka uppåt bland frekvenserna.

5. Vrid ratten moturs för att söka nedåt bland frekvenserna.

6. När en önskad frekvens har hittats, spara den på en av kanalens förinställningsknappar (se Ställa in förinställda knappar).

Manuell inställning

1. Välj önskad ljudkälla och öppna huvudmenyn (se Allmän inställning).
2. Vrid inställningsratten 20 medurs och tryck på den för att välja manuell inställning.
3. Vrid inställningsratten medurs för att gå upp bland frekvenserna eller moturs för att gå ner bland frekvenserna tills önskad frekvens uppnås.
4. När en önskad frekvens har hittats, spara den på en av kanalens förinställningsknappar (se Ställa in förinställda knappar).

Ställa in FM-förinställningar

1. Ställ in radion på önskad station/frekvens (se Automatisk sökning eller Manuell sökning).
2. Tryck på och håll ned önskad förinställningsknapp 1-6 tills meddelandet >> P# visas. Stationen sparas till det förinställda knappnumret (#) som visas.
3. Upprepa steg 1 och 2 för att ställa in fler förinställda stationer.
4. Tryck på tillbakaknappen ← för att återgå till skärmen Ljudkälla.
5. Den valda stationen visas på LCD-skärmen (knapp 2 i exemplet).

DAB+ DRIFT

1. När enheten slås på första gången eller efter att ha återställts till standardinställningarna kör apparaten automatiskt en fullständig stationssökning för att hitta sändningsstationer.
2. Använd inställningsratten 20 för att bläddra igenom stationerna.

DAB+ MENY

Full sökning

1. Tryck på inställningsratten 20, och vrid på den för att bläddra igenom menyn.
2. När Full sökning har valts kommer enheten att köra en fullbandssökning och visa antalet stationer som hittats.
3. När den är klar kommer apparaten att spela den första stationen på bandet.

Stationslista

När du har valt kommer apparaten att visa en fullständig lista över tillgängliga stationer. Bläddra i listan med inställningsratten 20 och tryck på för att välja en station.

NOTERA: Om du byter plats eller om mottagningen var dålig i den ursprungliga sökningen kan detta resultera i en tom eller icke komplett lista med tillgängliga stationer. Manuell körning av en Full sökning kommer att hitta alla tillgängliga sändarstationer.

Ställa in Favoriter (förinställningar)

1. Ställ in radion på önskad station (se Full inställning).
2. Tryck på och håll ned önskad förinställningsknapp tills meddelandet >> P# visas. Stationen sparas till det förinställda knappnumret (#) som visas.
3. Den valda stationen visas på LCD-skärmen.

Informationsdisplay

Följande information kan väljas för att visas på skärmen:

Rulla text – upprepa all slags information, 3 sekunder vardera.

Frekvens - den spelade stationens frekvens.

Typ - den typ av mediasändning som gjorts av den aktuella stationen.

Datahastighet - upplösningen som sänds av stationen.

NOTERA: Informationen tillhandahålls av stationerna och kontrolleras inte av apparaten.

DAB-inställningar

1. Dölj stationer - Vissa stationer som tidigare tagits emot av din radio och som kanske inte längre är tillgängliga kommer att visa tomma i stället för stationsnamnet. Ta bort dessa stationer från stationslistan med inställningsratten 20. Du kommer att bli ombedd att bekräfta ditt val (liknande "Återställ till standard").
2. DRC (dynamic range compression) - Denna funktion reducerar skillnaden mellan det högsta och lägsta ljudet som sänds. Den gör svagt ljud betydligt högre och högt ljud betydligt tystare. Följande alternativ finns tillgängliga:
3. DRC av
4. DRC låg
5. DRC hög

NOTERA: DRC fungerar endast om det är aktiverat av sändaren

Viktiga radionoteringar

1. Mottagningen kan variera beroende på plats och styrkan hos radiosignalen.
2. Om radion körs ansluten till vissa generatorer kan det orsaka bakgrundsbrus.

Justera ljudpreferenser

Ljudpreferenserna kan justeras genom frekvenskorrigering avbas, diskanten eller mid.

1. Tryck på inställningsratten 20.
2. Vrid inställningsratten medurs tills huvudmenyn visas.
3. Tryck på inställningsratten för att komma till huvudmenyn.
4. Tryck på inställningsratten igen för att öppna skärmen Ljudinställningar.
5. Justera till önskad inställning genom att vrida inställningsratten medurs/moturs.
6. Tryck på inställningsratten för att bläddra bland alternativen för ljudinställningar. Tryck på ⚡️ för att spara den valda inställningen.

Spela ljud från en extern enhet (AUX/ Bluetooth)

Apparaten kan användas för att spela ljud från en extern enhet via de inbyggda högtalarna i ett av två anslutningsalternativ:

• Extra
• Bluetooth

NOTERA: Apparaten kan användas för att spela ljud från en extern enhet via de inbyggda högtalarna i ett av två anslutningsalternativ: USB-strömporten kan ladda/driva de flesta enheter som kan ta emot ström via en USB-laddningsport (5V/1A).

Ansluta en extra enhet

1. Anslut en 3,5 mm ljudkabel mellan extraingången och utgången på din ljudenhet.
2. Tryck på ljudkällknappen SRC tills AUX visas.
3. Använd ljudet via den anslutna enheten.

Ansluta en enhet via Bluetooth

Apparaten kan ansluta till Bluetooth-kompatibla ljudenheter via Bluetooth-kommunikation.

nOTERa: Bluetooth-läget kan lagra upp till 8 användare.

1. Aktivera Bluetooth för ljudenheten som ska anslutas.
2. Tryck på ljudkällknappen 📁s Bluetooth-symbolen visas ✎, eller tryck på Bluetooth-knappen ✎. Denna funktion går in i Bluetooth-läge. Bluetooth-knappen ✎ blinkar långsamt.
3. tryck på Bluetooth-knappen ✝ i 3 sekunder för att göra det upptäckbart. En upptäckbar signal hörs och Bluetooth-knappen ✝ blinkar snabbt.
4. Leta efter apparaten (visningsnamn: ToughSystem Music) på den ljudenhet som ska anslutas och välj den. När den är ansluten hörs en anslutningssignal. Bluetooth-symbolen visas på LCD-skärmen och Bluetooth-knappen lyser konstant blått.
5. Använd ljudet via den anslutna enheten. Nästa gång den här enheten är i Bluetooth PÅ-läge kommer den automatiskt att upptäcka och ansluta till apparaten. nOTERa: Apparaten ansluts till den senast anslutna enheten. En anslutningssignal ljuder. Om den senast anslutna enheten inte är tillgänglig blinkar Bluetooth-knappen tills den hittas av en av de andra tidigare anslutna enheterna. nOTERa: För att koppla från en enhet och bli synlig för andra enheter, tryck på Bluetooth-knappen i 3 sekunder eller tryck på inställningsratten och välj Gör upptäckbar.

UNDERHÅLL

Radion har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

VARNING: För att minska risken för allvarlig pånskada, stäng av verktyget och koppla bort batteriet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Radion/laddaren och batteriet är inte servicebara.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan norr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra som är kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

VÄRNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

Felsökning

Låg laddningsstatus

Svaga batteri kommer att fortsätta att fungera men kan inte förväntas prestera så mycket. När apparaten drivs av ett batteri och dess laddningstillständ sjunker under 20 % visas indikatorn för låg batterinivå.

Batteriskydd

För att skydda batteriets livslängd stängs apparaten av när batteriets laddningstillständ när en säker gräns. Om detta händer, anslut DWST1-75659, DWST1-75663, DWST1-75664 nätadaptern till ett uttag och ladda batteriet.

Ljudet bryts av

Om du tappar apparaten i vertikalt läge kan batteriet dras ut ur sitt uttag. Om radion/laddaren drivs av batteriet upphör ljudet att komma. För att återuppå, öppna locket och sätt i batteriet igen.

TOUGHSYSTEM® MÜZİK + ŞARJ CİHAZI DWST1-75659, DWST1-75663, DWST1-75664

Tebrikler!
