Produkttyp	Köksmaskin (matlagningsrobot)
Märke	Graef
Modell	MYestro KM7016
Strömförsörjning	220-240 V ~50/60 Hz
Medföljande tillbehör	Platt visp, ballongvisp, degkrok, rostfri stålskål, stänkskydd
Maximal beredningskapacitet	3 kg (varav max 2 kg mjöl)
Huvudfunktioner	Knådning, blandning, vispning; automatiska program (ballongvisp, degkrok, platt visp) och manuell inställning av tid och hastighet
Kontrollpanel	Pekskärm med programval, inställning av minuter/sekunder och hastighetsnivå
Pulsfunktion	Ja (P-knapp), hastighet justeras med roterande ratt
Skålens belysning	Ja, utbytbar
Felkod	E03 (omrörararmen öppen)
Skålens material	Rostfritt stål
Rengöring	Skål och tillbehör: diskmaskin; hölje: fuktig trasa; sänk inte ner i vatten
Säkerhet	Låsning av omrörararmen, automatisk avstängning vid programslut, koppla ur före rengöring
Garanti	5 år (60 månader) tillverkargaranti och motor
Användning	Hushåll och liknande (icke industriell)

Vanliga frågor - MYestro KM7016 GRAEF

Hur använder jag pekskärmen ?

Pekskärmen gör det möjligt att välja automatiska program (ballongvisp, degkrok, platt visp) eller att manuellt ställa in tid (minuter/sekunder) och hastighet med den roterande ratten. Tryck på Start/Stopp-knappen för att starta. För att avsluta ett program, tryck igen på motsvarande ikon.

Vilka tillbehör medföljer maskinen ?

Maskinen levereras med en platt visp, en ballongvisp, en degkrok, en rostfri stålskål, ett stänkskydd och en skålsats.

Hur rengör jag köksmaskinen ?

Koppla ur apparaten före rengöring. Skålen och tillbehören (platt visp, ballongvisp, degkrok) kan diskas i diskmaskin. Stänkskyddet och höljet torkas av med en fuktig trasa. Sänk aldrig ner apparaten i vatten.

Vad gör jag om felkoden E03 visas ?

Felkod E03 betyder att omrörararmen fortfarande är öppen. Sänk ner armen helt tills den klickar på plats för att kunna starta apparaten.

Vad är skålens maximala kapacitet ?

Den maximala beredningsmängden är 3 kg, med max 2 kg mjöl. För äggvita är gränsen 20 äggvitor (ca 720 g) och för vispad grädde 1,2 kg.

Kan man använda maskinen med varm mat ?

Ja, men var försiktig: samla upp kondens som kan bildas, och lämna stänkskyddets lucka öppen för att undvika kondens. Ta bort stänkskyddet om nödvändigt, men se upp för stänk.

Hur startar jag ett automatiskt program ?

Tryck på ikonen för önskat program (ballongvisp, degkrok eller platt visp) på pekskärmen, tryck sedan på Start/Stopp-knappen. Tiden och hastigheten är förinställda. Apparaten stannar automatiskt och visar "END".

Hur ställer jag in tid och hastighet manuellt ?

Tryck på tidsvisningen för att ställa in minuter och sekunder (max 30 minuter) med den roterande ratten. Tryck på hastighetsindikatorn för att ställa in hastighet 1-8 (beroende på program). Tryck på Start/Stopp för att starta. Under drift kan du justera hastigheten med ratten.

Vilka extra tillbehör finns ?

Extra tillbehör finns tillgängliga. För mer information, besök Graefs webbplats: www.graef.de.

Hur lång är garantin ?

Maskinen har en tillverkargaranti på 5 år (60 månader) från köpdatum, som täcker tillverknings- och materialfel, samt en motorgaranti på 60 månader.

BRUKSANVISNING MYestro KM7016 GRAEF

Producenten påtager sig intet ansvar for skader som skyldes:

Produktbeskrivning....86

Manöverfält (pekskärm) 86

Förord....87

Information om den här bruksanvisningen 87

Varningar....87

Allmänna säkerhetsanvisningar 88

Fara på grund av elektrisk ström....89

Avsedd användning....89

Ansvarsbegränsning 90

Kundtjänst 90

Packa upp....90

Avfallshantering av förpackningen....90

Avfallshantering av apparaten 91

Krav på uppställningsplatsen....91

Elektrisk anslutning....91

Innan första användningen....91

Använda pekskärmen....93

Reset 94

Felkod....94

Skålbelysning 95

Rengöring....95

Tillvalstillbehör 95

5 års garanti 95

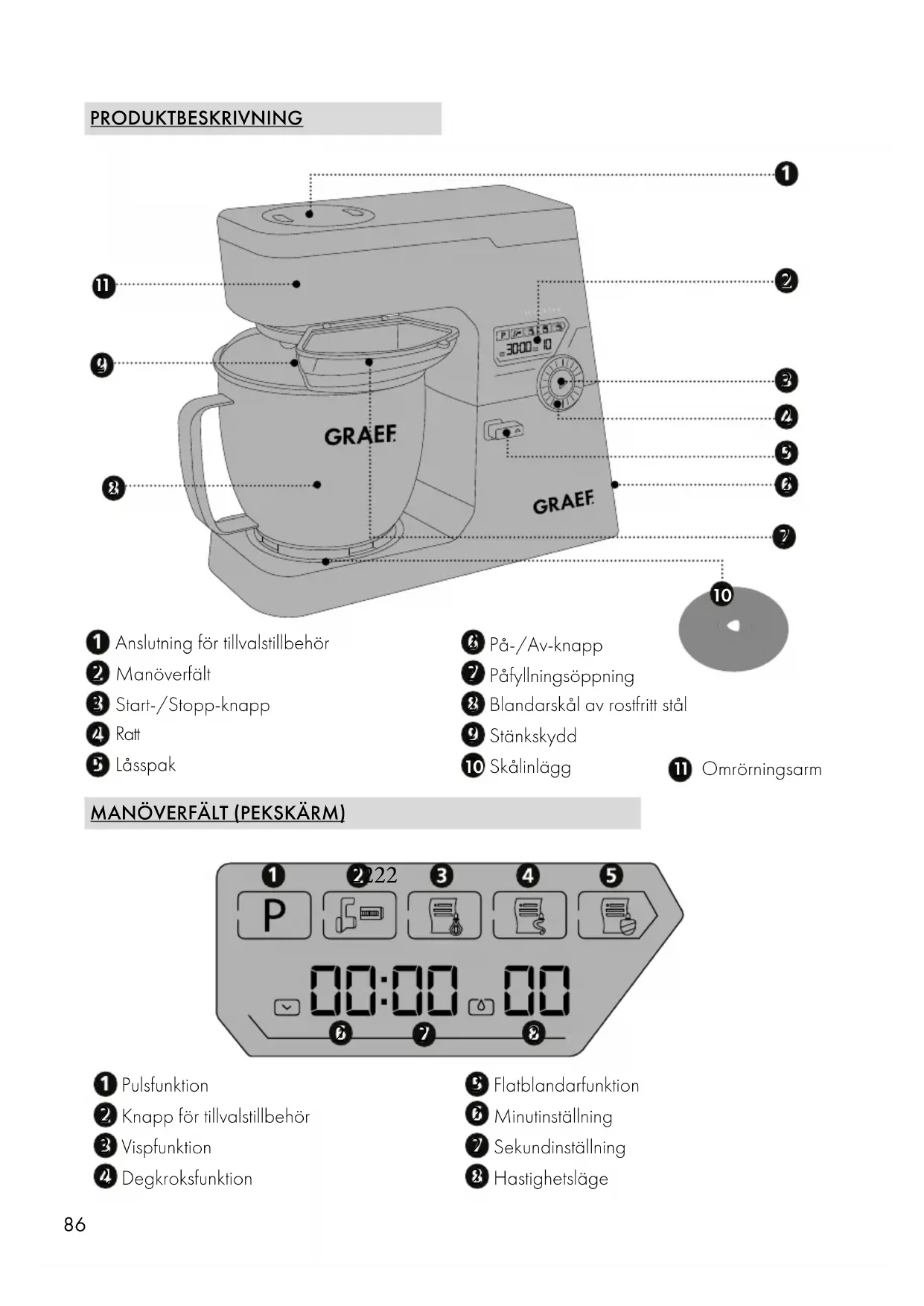

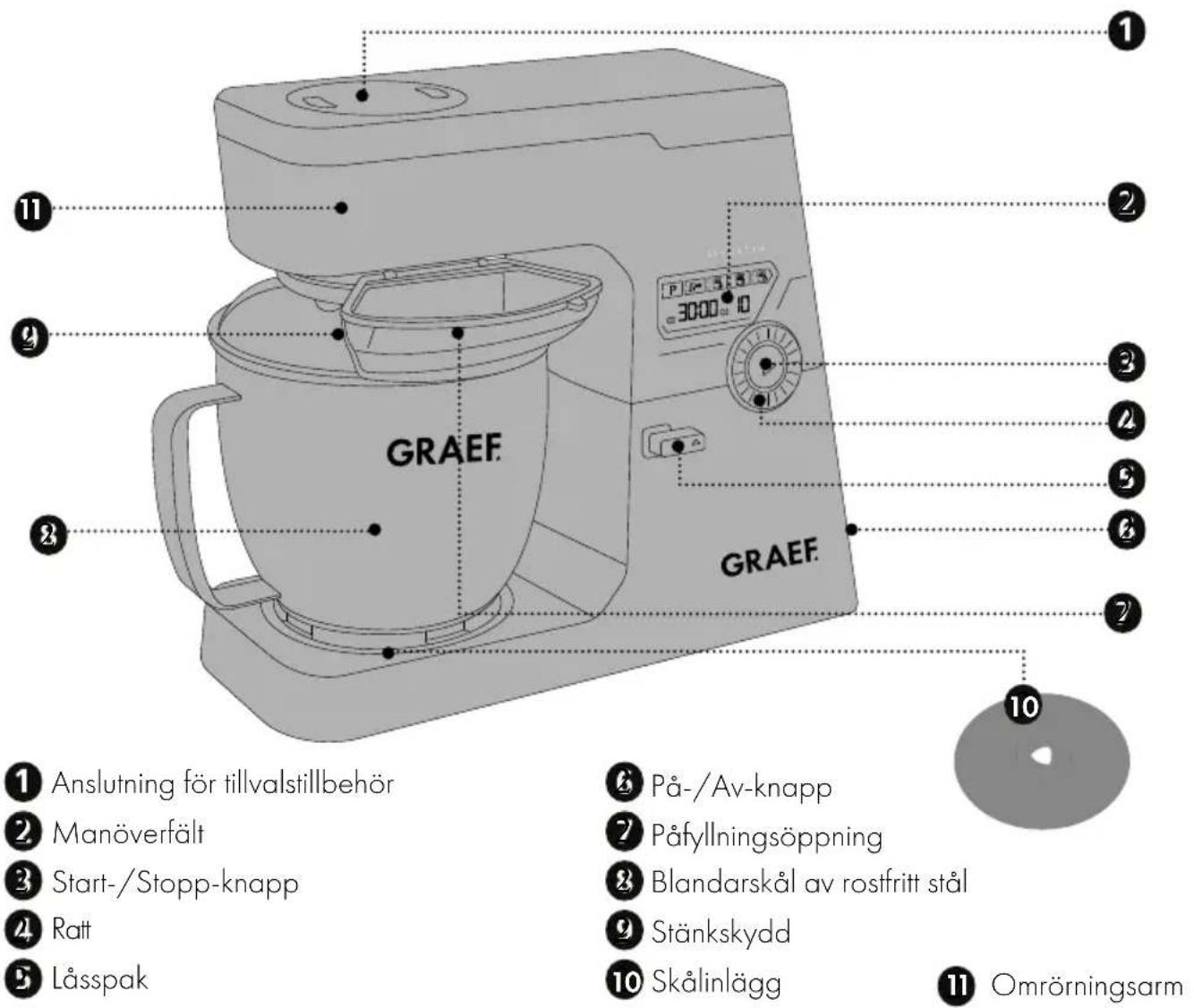

PRODUKTBESKRIVNING

GRAEF. GRAEF. Anslutning för tillvalstillbehör Manöverfält Start-/Stopp-knapp Ratt Låsspak På-/Av-knapp Påfyllningsöppning Blandarskål av rostfritt stål Stänkskydd Skålinlägg Omrörningsarm

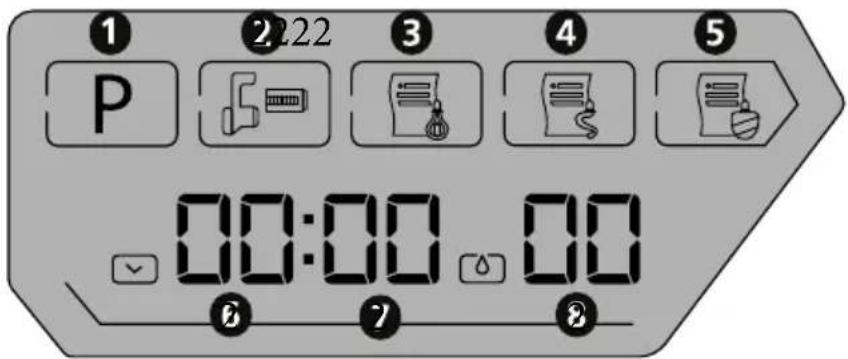

MANÖVERFÄLT (PEKSKÄRM)

1 2.22 3 4 5 P 00:00 00 ② ⑦ ②

Flatblandarfunktion
Minutinställning
⑦ Sekundinställning
⑧ Hastighetsläge

FÖRORD

Kära kund,

med den här köksmaskinen har du gjort ett bra val. Du har köpt en erkänd kvalitetsprodukt. Tack för ditt köp. Vi önskar dig mycket nöje med din nya köksmaskin.

INFORMATION OM DEN HÄR BRUKSANVISNINGEN

Den här bruksanvisningen är en del av köksmaskinen (nedan kallad apparaten) och innehåller viktiga instruktioner för idrifttagning, säkerhet, avsedd användning och skötsel.

Bruksanvisningen måste alltid finnas tillgänglig på apparaten. Den måste läsas och användas av alla som har att göra med:

• idrifttagning,
• användning,
• felsökning och/eller
• rengöring

av enheten.

Spara denna bruksanvisning och skicka den vidare med apparaten till nästa ägare.

Denna bruksanvisning kan inte ta hänsyn till alla tänkbara aspekter. För ytterligare information eller problem som inte behandlas i denna handbok eller inte behandlas i tillräcklig detalj, vänligen kontakta Graefs kundtjänst eller din fackhandlare.

WARNINGAR

I den här bruksanvisningen används följande varningsupplysningar och signalord:

WARNING

Detta informerar om en potentiellt farlig situation. Om anvisningen inte beaktas så kan det leda till svåra personskador eller dödsfall.

OBSERVERA

Detta informerar om en potentiellt farlig situation. Skador på egendom kan uppstå om informationen inte följs.

VIKTIGT!

Detta hänvisar till användningstips och andra speciellt viktiga informationer.

ALLMÄNNA SÄKERHETSANVISNINGAR

Denna apparat uppfyller kraven i gällande säkerhetsbestämmelser. En felaktig användning kan dock leda till person- och sakskador.

Beakta följande säkerhetsanvisningar för en säker användning av apparaten:

• Kontrollera före användning att det inte finns synliga skador på apparatens hölje, sladd eller kontakt. En skadad apparat får inte tas i drift.
• Reparationer får bara utföras av en fackman eller av Graefs kundtjänst. Felaktigt utförda reparationer kan leda till fara för användaren. Dessutom upphör garantin att gälla.
• Defekta komponenter kan bara bytas ut mot original-reservdelar. Endast dessa delar garanterar att säkerhetskraven uppfylls.
• Denna apparat får inte användas av barn. Apparaten och strömsladden ska hållas utom räckhåll för barn.
• Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten.
• Den här produkten kan också användas av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de övervakas eller får lära sig hur produkten används på ett säkert sätt samt vilka risker det innebär av någon ansvarig person.
• Apparaten är inte avsedd att användas med ett externt kopplingsur eller en separat fjärrstyrning.
• Håll alltid i kontakten när du drar ut den från vägguttaget, inte i sladden.
• Använd inte apparaten om strömsladden eller kontakten är skadad.
• Förhindra att vätska kommer på stickkontakten.
• Om anslutningsledningen är skadad får den bara bytas ut av tillverkaren, dennes kundtjänst eller en liknande kvalificerad person.
• Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.
• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.
• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten.
• Se till att strömkabeln är korrekt placerad. Om apparaten fastnar i kabeln kan

den falla ner från arbetsytan.

• Förpackningsmaterialet får inte användas som leksak. Risk för kvävning.
• Använd aldrig apparaten i närheten av en värmekälla.
• Använd aldrig apparaten utomhus och förvara den på en torr plats.
• Dra ut kontakten ur vägguttaget när apparaten fylls på, efter varje användning samt inför varje rengöring.
• Använd inga aggressiva eller skurande rengöringsmedel och inga lösningsmedel.
• Skrapa inte av hårt sittande smuts med hårda föremål.
• Lägg inga föremål i den påkopplade enheten eller lägg inte händerna i den under drift.

FARA PÅ GRUND AV ELEKTRISK STRÖM

WARNING

Vid kontakt vid ledningar under spänning eller komponenter består livsfara!

Beakta följande säkerhetsanvisningar för att undvika en fara på grund av elektrisk ström:

• Använd inte apparaten om strömsladden eller kontakten är skadad.
• Låt i detta fall Graefs kundtjänst eller en auktoriserad yrkesperson installera en ny anslutningsledning innan apparaten används vidare.
• Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.
• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.

AVSEDD ANVÄNDNING

Denna apparat är inte avsedd för kommersiell användning.

Denna apparat är avsedd för hushållsbruk och liknande, exempelvis:

• I fikarum för anställda i butiker eller kontor;
• På lantställen;
• Av gäster i hotell, motell och andra bostadsinrättningar;
• På frukostpensionat.

VIKTIGT!

- Använd endast i hushållsliknande områden!

All annan eller ytterligare användning anses vara ej avsedd.

OBSERVERA

Om apparaten inte används på ändamålsenligt sätt kan det utgå faror från den.

• Använd endast apparaten enligt bestämmelserna.
• Följ de förfaranden som beskrivs i den här bruksanvisningen.

Anspråk av alla slag på grund av skador från felaktig användning är uteslutna.

Operatören bär ensam ansvaret.

ANSVARSBEGRÄNSNING

All teknisk information, data och upplysningar för installation, drift och underhåll i den här bruksanvisningen motsvarar den modernaste tekniken för tryckreglering och sker med hänsyn till vår erfarenhet och kunskap efter bästa förmåga.

Inga anspråk kan härledas till uppgifterna, bilderna och beskrivningarna i den här bruksanvisningen.

Tillverkaren övertar inget ansvar för skador på grund av:

• Nonchalering av anvisningen
- Ej avsedd användning
• Felaktiga reparationer
- Tekniska förändringar
• Användning av otillåtna reservdelar

Översättningar görs enligt bästa vetande. Vi tar inget ansvar för översättningsfel. Endast den tyska texten är bindande.

KUNDTJÄNST

Om din Graef-enhet är skadad, kontakta din specialisthandlare eller Graef-kundtjänst på 02932-9703677 eller skicka ett e-postmeddelande till [e-mail].

VIKTIGT!

Förvara originalförpackningen under enhetens garantiperiod så att du kan packa och transportera enheten ordentligt i händelse av garantifall.

PACKA UPP

Packa upp apparaten på följande sätt:

• Ta upp apparaten ur kartongen.
• Ta bort alla förpackningsdelar.
- Ta bort eventuella etiketter på apparaten. Ta inte bort typskylten!

AVFALLSHANTERING AV FÖRPACKNINGEN

Förpackningen skyddar apparaten mot transportskador. Förpackningsmaterialen är valda utifrån miljöförenlighet och avfallstekniska hänsyn och är därför återvinningsbara.

Återcirkulationen av förpackningar i materialkretsloppet sparar råmaterial och minskar avfallsvolymen. Kassera förpackningsmaterial som du inte längre behöver på samlingsställen för återvinningssystemet »Grüner Punkt«.

AVFALLSHANTERING AV APPARATEN

Denna produkt får inte slängas som hushållsavfall när den har tjänat ut. Symbolen på produkten och i bruksanvisningen hänvisar till detta. Materialet kan återvinnas enligt sin märkning. Genom återanvändning, materialåtervinning eller andra former av återvinning av gamla apparater ger du ett viktigt bidrag till att skydda vår miljö. Fråga efter lämplig återvinningsplats hos din kommunalförvaltning.

KRAV PÅ UPPSTÄLLNINGSPLATSEN

För en säker och felfri drift av apparaten skall uppställningsplatsen uppfylla följande krav:

• Apparaten skall stå på en fast, plan, vågrät och halkfri yta med en tillräcklig bärkraft.
• Se till så att apparaten inte kan falla omkull.
• Välj installationsplats så att barn inte kan röra enhetens inmatningslinje.
• Ställ inte apparaten på heta ytor, som t.ex. spisplattor eller i närheten av sådana.
• Använd aldrig apparaten utomhus och förvara denna på en torr plats.
• Apparaten är inte avsedd för installation i ett väggskåp eller ett inbyggt skåp.
• Ställ inte apparaten i en varm, blöt eller fuktig omgivning.
• Uttaget skall vara lättåtkomligt så att stickkontakten vid behov kan dras ut snabbt.

ELEKTRISK ANSLUTNING

För en säker och felfri drift av apparaten måste du beakta följande upplysningar vid den elektriska anslutningen:

• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten. Om du är osäker, fråga en kvalificerad elektriker.
• Uttaget måste vara säkrat med minst en 10A-säkring.
• Försäkra dig om att strömkabeln är hel och inte läggs över varma ytor eller skarpa kanter.
• Anslutningskabeln får inte vara spänd.
• Apparatens elektriska säkerhet är bara garanterad när den är ansluten till ett korrekt installerat skyddsledarsystem. Drift till ett vägguttag utan skyddsledare är förbjudet. Om du är osäker, kontrollera husinstallationen med hjälp av en kvalificerad elektriker. Tillverkaren ansvarar inte för skador som har uppstått genom en felaktig eller avbruten skyddsledare.

Rengör alla delar på det sätt som beskrivs under "Rengöring".

STANDARDTILLBEHÖR

Flatblandare

Lämplig för att blanda ihop och röra om i torra ingredienser samt lätta och medeltunga blandningar. Inte lämplig för att blanda fasta blandningar, som t.ex. degar.

Visp

Lämplig för att vispa upp äggvitor och grädda samt blanda ihop lätta och medeltunga blandningar, som t.ex. kaksmet, krämer.

Inte lämplig för tunga blandningar, vispen kan brytas av.

Degkrok

Lämplig för tunga blandningar som bröddeg, bulldeg

VIKTIGT!

När du använder degkroken kan apparaten användas på högsta hastighetsnivå 3.

IDRIFTTAGNING

• Stoppa i kontakten i vägguttaget.
• Koppla in apparaten.
  • Vrid lässpaken uppåt. Blandararmen lyfts upp.

• Tryck blandararmen uppåt tills den hakar i.

• Sätt på stänkskyddet. Stänkskyddet kan placeras i tre olika lägen, beroende på åt vilket håll du vill att påfyllningsöppningen ska kunna öppnas. Påfyllningsöppningen kan justeras åt båda sidor eller framåt. Håll stänkskyddet med öppningen åt önskat håll under blandararmen. Vrid lätt moturs och för stänkskyddet samtidigt uppåt mot blandararmen, tills stänkskyddet hakar i. Vrid därefter medurs för att fixera stänkskyddet.

• Sätt i önskat blandartillbehör. Se till att spåret i blandartillbehöret sitter i samma höjd som det utstående stiftet i fästet.
• Skjut nu blandartillbehöret uppåt och vrid det åt höger så att blandartillbehöret hakar i och sitter säkert i fästet.
• Se till att det uttagbara skålinlögget ligger i skålhållaren.
• Sätt i skålen och vrid den medurs så att den sitter säkert.
  • Tillsätt önskad ingrediens i skålen.
• Använd lässpaken och tryck blandararmen nedåt, tills den hakar i.

VIKTIGT!

Använd stänkskyddet varje gång du använder apparaten.

OBSERVERA

Klämrisk för t.ex. hand och fingrar vid stängning.

- Under bearbetningen kan ytterligare ingredienser tillsättas genom påfyllningsöppningen i stänkskyddet.

VIKTIGT!

Den maximala mängden tillagningsmaterial är 3 kg (med max. 2 kg mjöl).

Den maximala mängden äggvita är 20 äggviter (motsvarar ca 720 g).

Den maximala beredningsmängden för vispad grädde är 1,2 kg grädde.

OBSERVERA

Observera följande vid hantering av varm mat:

• När du öppnar apparaten ska du samla upp eventuellt kondensvatten, t.ex. med en trasa, så att det inte rinner in i apparaten.
• Låt stänkskyddets lucka vara öppen vid hantering av varma livsmedel för att förhindra att det bildas kondensvatten. Beroende på matvaran kan stänkskyddet tas bort. Se i så fall till att inga stänkande livsmedel tillagas.

ANVÄNDA PEKSKÄRMEN

VIKTIGT!

Apparaten kan användas på olika sätt, antingen via sparade program eller manuellt.

Pulsfunktion

• När du vill röra ihop blandningen lätt, tryck på på skärmen.
• Du kan anpassa hastigheten genom att vrida på ratten.

- För att starta pulsfunktionen, tryck och håll start-/stopp-knappen intryckt. När du släpper knappen stannar maskinen.

- För att lämna programmet, tryck på ligen.

Vispfunktion

För att använda det sparade programmet för vispen, tryck på Tid och hastighet har förinställts och kan inte anpassas.

• Tryck på start-/stopp-knappen för att starta funktionen.
• När tiden har löpt ut stannar apparaten.
  • END visas på skärmen.

- Tryck på start-/stopp-knappen för att återgå till standardvisningen.

Degkroksfunktion

För att använda det sparade programmet för degkroken, tryck på [icon: 1]. Tid och hastighet har förinställts och kan inte anpassas.

• Tryck på start-/stopp-knappen för att starta funktionen.
• När tiden har löpt ut stannar apparaten.
  • END visas på skärmen.

- Tryck på start-/stopp-knappen för att återgå till standardvisningen.

Flatblandarfunktion

För att använda det sparade programmet för flatblandaren, tryck på

Tid och hastighet har förinställts och kan inte anpassas.

• Tryck på start-/stopp-knappen för att starta funktionen.
• När tiden har löpt ut stannar apparaten.
  • END visas på skärmen.

- Tryck på start-/stopp-knappen för att återgå till standardvisningen.

VIKTIGT!

Om du av misstag har valt ett program, tryck på respektive symbol igen för att återgå till standardvisningen.

Manuellt via tidsinställning och hastighetsläge

Tryck på tidsvisningen. Du ställer in minuter och sekunder genom att vrida på ratten (max. 30 minuter). För att ställa in hastigheten, tryck på hastighetsvisningen och vrid på ratten. Tryck där- efter på start-/stopp-knappen.

Anmärkning: Under tillredningen kan du anpassa hastigheten genom att vrida på ratten.

Manuellt

• Tryck på start-/stopp-knappen.
• Apparaten startar på hastighetsläge 1.
• Nu kan du anpassa hastigheten genom att vrida på ratten.
• För att avsluta processen tryck på start-/stopp-knappen igen.

Stäng av apparaten efter användningen och dra ut stickproppen. Nu kan du rengöra apparaten.

VIKTIGT!

Max. drifttid vid kraftig belastning (t.ex. tillredning av en fast deg) är 30 minuter. Vid låg belastning (t.ex. vispa grädde) kan apparaten också användas under längre tid. Därefter måste apparaten svalna minst 1 timma.

RESET

- För att återställa automatikprogrammen eller den manuellt inställda tiden och hastigheten, håll start-/stopp-knappen intryckt i 3 sekunder.

FELKOD

E03 = blandararmen är fortfarande öppen.

VIKTIGT!

Om käpan för anslutning av tillvalstillbehör inte är korrekt isatt kan apparaten inte startas.

SKÅLBELYSNING

Köksmaskinen är försedd med en skålbelysning. Om denna är defekt kan den bytas ut med vanliga verktyg.

• Dra ut stickpropen.
• Avlägsna de båda krysspårskruvarna, därefter kan skålbelysningen tas loss.
• Lossa därefter stickkontakten på kabeln.
• För att sätta i den nya skålbelysningen, följ stegen i omvänd ordning.
• Reservdelen kan beställas från GRAEF.

RENGÖRING

Observera! Innan rengöring måste kontakten kopplas ur för att undvika elektrisk stöt.

• Plocka ur blandartillbehöret och skålen av rostfritt skål och rengör den i vatten med lite diskmedel. Dessa tål även maskindisk.
• Torka av stänkskyddet med en fuktig trasa.
• Ta bort smuts från höljet eller andra områden med en fuktig trasa. Häll inte vatten på sladden, kontakten eller ventilationen.
• Sänk inte ner enheten med vatten eller någon annan vätska.
• Torka alla delar noggrant med en trasa och lägg tillbaka alla delar i enheten.

TILLVALSTILLBEHÖR

Till den här köksmaskinen kan du också köpa tillvalstillbehör. Besök vår hemsida www.graef.de för mer information.

5 ÅRS GARANTI

För denna produkt lämnar vi, från inköpsdatum, 60 månaders tillverkargaranti för brister till följd av tillverknings- eller materialfel samt 60 månaders motorgaranti. Ditt juridiska garantianspråk enligt § 437 ff. BGB påverkas inte av denna bestämmelse. Garantin omfattar inte skador, som beror på felaktig hantering eller användning och brister, som endast i liten omfattning påverkar apparatens funktion eller värde. I det här fallet upphör också garantin att gälla. Vidare är transportskador, som vi inte är ansvariga för, uteslutna från garantianspråk. Garantin gäller inte skador som beror på att någon annan än våra representanter har utfört en reparation. Vid berättigad reklamation reparerar vi eller byter ut den trasiga produkten mot en felfri produkt efter eget godtycke.

Produktbeskrivelse 97

Betjeningsfelt (berøringsskjerm)....97

Forord....98

Bortskaffing av forpakninger 101

Bortskaffing av apparatet....102
