PL780 - Skivspelare Soundmaster - Gratis bruksanvisning och manual

Produkttyp	Skivspelare
Märke	Soundmaster
Modell	PL780
Strömförsörjning	Extern nätadapter (DC) medföljer
Spelhastigheter	33 1/3 och 45 varv/minut
Drivning	Remdriven
Tonarm	Balanserbar med justerbart motvikt
Antiskating	Justerbar från 0 till 3,5 g
Nålkraft	Justerbar upp till 3,5 g
Pickup	Medföljer (typ ej specificerad)
Ljudutgångar	Analoga RCA (V+H) med omkopplare PHONO/LINE
Bluetooth-anslutning	Inbyggd Bluetooth-sändare
USB-port	För inspelning till dator (typ B)
Stroboskop	Inbyggd för hastighetskontroll
45 varv/min-adapter	Ingår
Skyddslock	Ingår, avtagbart med gångjärn
Gummimatta	Ingår
Medföljande tillbehör	Tallrik, rem, matta, 45 rpm-adapter, lock, nätadapter, manual
Säkerhet	Öppna inte, risk för elektrisk stöt; endast för användning inomhus i torra utrymmen
Underhåll	Rengör med torr trasa; använd inga rengöringsmedel
Reparationsmöjligheter	Lämna till kvalificerad personal; försök inte reparera själv

Vanliga frågor - PL780 Soundmaster

Hur justerar man tonarmens nålkraft?

Efter att ha balanserat armen (armen parallell med skivan), vrid motvikten för att ställa in önskad nålkraft vid indexlinjen. Den graderade ringen visar kraften i steg om 0,5 g; ett helt varv motsvarar 3,5 g.

Hur installerar man tallriken och remmen?

Placera tallriken med urtaget över drivrullen. Dra remmen med hjälp av monteringsbandet och fäst den på drivskivan. Släpp bandet och ta bort det. Spara bandet för framtida bruk.

Hur använder man Bluetooth-funktionen?

Ställ omkopplaren på baksidan på « BT TR ». Aktivera ihopparningsläge på din Bluetooth-mottagare. Den blå lysdioden blinkar och förblir tänd vid lyckad anslutning. För att stänga av, växla till « LINE » eller « PHONO ».

Hur justerar man hastigheten?

Använd ratten « PITCH CONTROL » för att justera hastigheten upp till +/-50 %. Kontrollera hastigheten med stroboskopet: punkterna ska verka stilla för rätt hastighet (33 eller 45 varv/min).

Hur ansluter man skivspelaren till en förstärkare?

Använd de analoga ljudutgångarna (V+H). Om din förstärkare har en PHONO-ingång, ställ omkopplaren på « PHONO ». Annars använder du « LINE » för en förstärkt signal med inbyggd utjämnare.

Hur rengör man nålen?

Använd en särskild rengöringsanordning eller liknande. Gnugga inte kraftigt med ett hårt föremål och använd aldrig lösningsmedel eller kemikalier.

Vad gör man om det brummar?

Se till att jordkabeln (anslutning 15) är korrekt ansluten till förstärkaren. Kontrollera också att nätkabeln inte är klämd och att enheten är placerad bort från störningskällor (datorer, mikrovågsugnar).

Kan jag använda en nätadapter som inte medföljer?

Nej, använd aldrig en annan adapter än den medföljande. Se till att spänningen överensstämmer med den som anges på adaptern. Använd endast den medföljande likströmsadaptern.

Hur spelar man in en skiva på datorn?

Anslut skivspelaren till datorn via en USB-kabel (medföljer ej). Datorn känner igen « CODEC USB audio ». Installera inspelningsprogram som Audacity, klicka på « Record » för att starta inspelningen, sedan « Stop » och spara filen (MP3 eller annat).

Hur byter man pickup?

Pickupen är monterad på tonarmen. Koppla bort enheten. Skruva loss fästskruvarna och byt pickupen med korrekt kabeldragning: vänster utgång (vit), vänster jord (blå), höger utgång (röd), höger jord (grön). Justera därefter balansen och nålkraften.

BRUKSANVISNING PL780 Soundmaster

Släng inte produkten med de vanliga hushållssoporna i slutet av dess livscykel. Returnera den till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Detta indikeras av symbolen på produkten, bruksanvisningen eller förpackningen.

Materialen är återvinningsbara enligt deras märkning. Genom att återanvända material eller andra former av återvinning av gamla enheter och förpackningar gör du ett viktigt bidrag till att skydda vår miljö. Om det behövs, ta bort batterier och personuppgifter gratis utan avfallshantering och fråga din lokala myndighet om ansvarig deponeringsstation.

WARNING

Risk för elektriska stötar Öppna inte!

Varning: För att minska risken för elektriska stötar, avlägsna inte höljet (eller baksidan). Det finns inga delar som användaren kan laga inuti. Överlåt servicearbeten åt kvalificerad servicepersonal.

Denna symbol indikerar förekomst av farlig spänning innanför höljet, tillräcklig för att orsaka elektriska stötar.

Denna symbol anger att det finns viktiga drift- och underhållsinstruktioner för enheten.

Förbrukade batterier är farligt avfall och ska INTE kastas i hushållssoporna! Som konsument är du juridiskt skyldig att återlämna alla batterier för miljövänlig återvinning – oavsett om batterierna innehåller skadliga ämnen* eller inte).

Återlämna batterier gratis till offentliga insamlingsställen i din kommun eller till affärer som säljer batterier av respektive slag.

Återlämna bara helt urladdade batterier.

• Enheten är utrustad med en "Klass 1 laser". Undvik exponering för laserstrålen, eftersom detta kan orsaka ögonskador.
• Använd endast enheten i torra inomhusmiljöer.
  • Skydda enheten mot fukt.
• Öppna inte enheten. RISK FÖR ELSTÖTAR! Överlåt öppning och service till kvalificerad personal.
• Anslut denna enhet till ett korrekt installerat och jordat uttag. Kontrollera att nätspänningen stämmer överens med uppgifterna på typskylten.
• Kontrollera att nätkabeln förblir torr under drift. Kläm inte eller skada nätkabeln på något sätt.
• Varning vid frånkoppling av apparaten: Nätkontakten används som anslutning, så den bör alltid vara tillgänglig.
• En skadad nätkabel eller kontakt måste omedelbart bytas av en auktoriserad serviceverkstad.

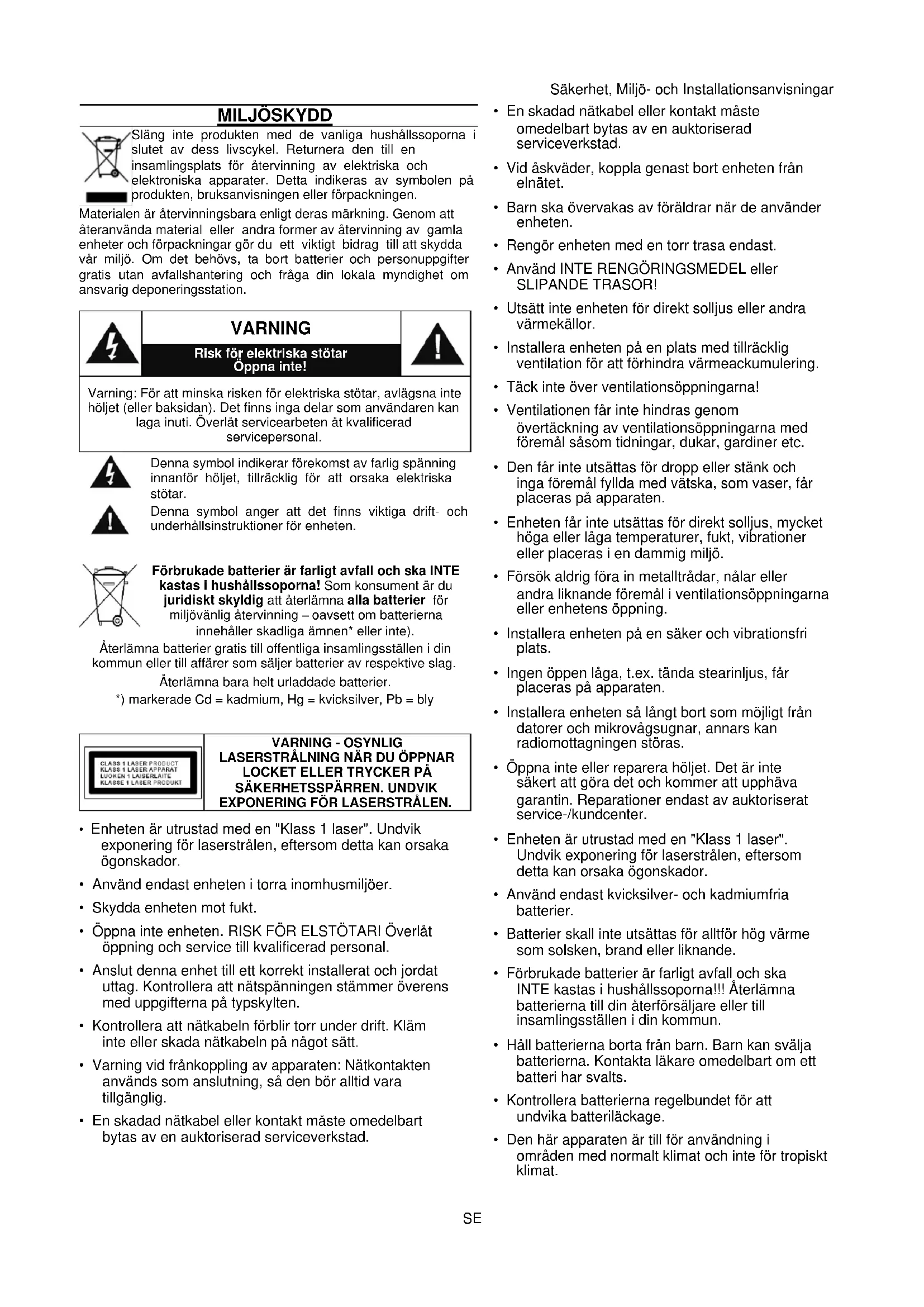

Säkerhet, Miljö- och Installationsanvisningar

• En skadad nätkabel eller kontakt måste omedelbart bytas av en auktoriserad serviceverkstad.
• Vid åskväder, koppla genast bort enheten från elnätet.
• Barn ska övervakas av föräldrar när de använder enheten.
• Rengör enheten med en torr trasa endast.
• Använd INTE RENGÖRINGSMEDEL eller SLIPANDE TRASOR!
• Utsätt inte enheten för direkt solljus eller andra värmekällor.
• Installera enheten på en plats med tillräcklig ventilation för att förhindra värmeackumulering.
• Täck inte över ventilationsöppningarna!
• Ventilationen får inte hindras genom övertäckning av ventilationsöppningarna med föremål såsom tidningar, dukar, gardiner etc.
• Den får inte utsättas för dropp eller stänk och inga föremål fyllda med vätska, som vaser, får placeras på apparaten.
• Enheten får inte utsättas för direkt solljus, mycket höga eller låga temperaturer, fukt, vibrationer eller placeras i en dammig miljö.
• Försök aldrig föra in metalltrådar, nälar eller andra liknande föremål i ventilationsöppningarna eller enhetens öppning.
• Installera enheten på en säker och vibrationsfri plats.
• Ingen öppen låga, t.ex. tända stearinljus, får placeras på apparaten.
• Installera enheten så längt bort som möjligt från datorer och mikrovågsugnar, annars kan radiomottagningen störas.
• Öppna inte eller reparera höljet. Det är inte säkert att göra det och kommer att upphäva garantin. Reparationer endast av auktoriserat service-/kundcenter.
• Enheten är utrustad med en "Klass 1 laser". Undvik exponering för laserstrålen, eftersom detta kan orsaka ögonskador.
• Använd endast kvicksilver- och kadmiumfria batterier.
• Batterier skall inte utsättas för alltför hög värme som solsken, brand eller liknande.
• Förbrukade batterier är farligt avfall och ska INTE kastas i hushållssoporna!!! Återlämna batterierna till din återförsäljare eller till insamlingsställen i din kommun.
• Håll batterierna borta från barn. Barn kan svälja batterierna. Kontakta läkare omedelbart om ett batteri har svalts.
• Kontrollera batterierna regelbundet för att undvika batteriläckage.
• Den här apparaten är till för användning i områden med normalt klimat och inte för tropiskt klimat.

FUNKTIONSPLACERING

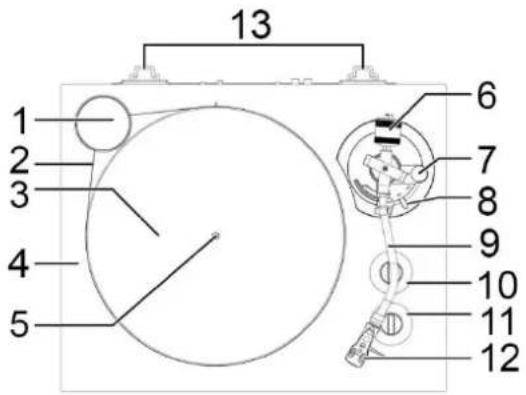

BILD PÅ FRAMSIDA

13 1 2 3 4 5 6 7 8 9 10 11 12

1 Centrumadapter 8 Tonarmslyftare
2 Stroboskop 9 Tonarm
3 Skivtallrik av aluminium 10 Hastighetskontroll
4 Metallyta 11 Omkopplare för stopp/33/45 varv/min
5 Centrumpinne 12 Pickup
6 Motvikt 13 Gångjärn
7 Anti-skating

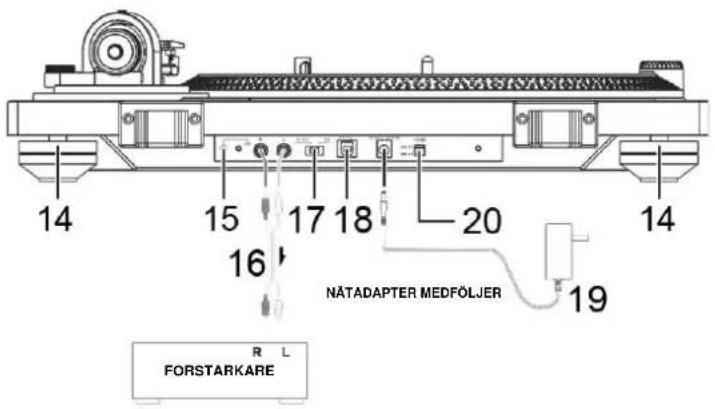

BILD PÅ BAKSIDA

14 15 17 18 20 14 16 NÄTADAPTER MEDFÖLJER 19 R L FORSTARKARE

14 Fötter 18 PC-kodning
15 GND Jord 19 DC-ingång
16 Analoga ljudutgångar (V + H) 20 Ström PÅ/AV
17 Omkopplare för PHONO/LINE/Bluetooth

INSTALLATION

INNEHÅLL VID LEVERANS

Huvudenhet

Nätadapter

Bruksanvisning

Dammskydd

Gummimatta

Pickupen är ett precisionsinstrument som måste hanteras försiktigt för att inte spetsen ska skadas eller böjs. Om en pickup skadas eller böjs kan den kanske inte följa ljudspåret exakt och den kan då skada skivan och orsaka andra felfunktioner.
Använd en kommersiellt tillgänglig pickuprengörare eller liknande produkt för rengöring av pickupen den blir smutsig.
Gnugga inte pickupens nål mot något hårt. Torka inte av pickupen med thinner eller andra kemikalier. Detta kan skada den.
Pickupfäste och elektriska anslutningar

Vänster utsignal (vit) Höger utsignal (röd) Höger jordanslutning (grön) Vänster jordanslutning (blå)

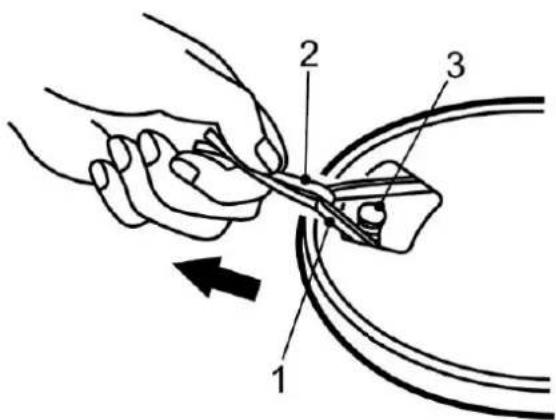

MONTERING AV SKIVTALLRIKEN

1. Skivtallrikens rem och band (förinstallerad på metalltallriken och skivtallrikens rem)
2. Gör följande för att montera skivtallriken på apparaten och remmen på remskivan:

a. Placera skivtallriken så att hålet är placerat ovanför drivrullen.
b. Dra remmen med monteringstejpen över drivningens remskiva, släpp den ena änden av monteringstejpen och avlägsna tejpen.
c. Behåll monteringstejpen och instruktionerna för framtida behov.

1. Sätt i gångjärnen i vänster och höger gångjärnshållare på huvudenhetens baksida.
2. Rikta in gångjärnens övre del mot hållarna för skivspelarens lock och sätt i dem.

DEMONTERING AV SKIVSPELARENS LOCK

Håll i båda kanterna av skivspelarens lock och lyft det sakta för att dra loss det från apparatens gångjärn. Avlägsna sedan gångjärnen från skivspelarens lock.

JUSTERING AV TONARM

1. Ställ in vredet för "ANTI-SKATING" på "0".
2. Lossa tonarmens spärr och flytta tonarmen till utrymmet mellan tonarmstödet och skivtallriken. Var försiktig så att du inte skadar pickupen.
3. Ställ "CUE LEVER" i nedfällt läge.

4. Stöd pickupfästets lyftkrok med en hand och skapa en jämn balans genom att vrida motvikten medurs eller moturs. "Jämvikt" innebär att tonarmen löper parallellt med skivan på skivtallriken och tonarmens rör. Därför bör den inte luta åt motviktens eller pickupfästets håll.

5. För tillbaka tonarmen till tonarmsstödet och lås spärren. Eftersom nältrycket är noll när tonarmen är i jämvikt, vrider du på nältryckets skalring framför motvikten och ställer in den på "0" på skalan mot indexlinjen på skaftet. Var noga med att inte vrida motvikten och tonearmen kommer att bli obalanserad

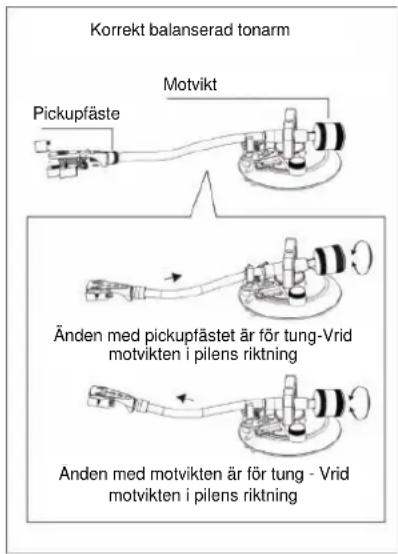

Korrekt balanserad tonarm Pickupfäste Motvikt Änden med pickupfästet är för tung-Vrid motvikten i pilens riktning Änden med motvikten är för tung - Vrid motvikten i pilens riktning

Justering av nältryck

Ställ in korrekt nältryck på motsatta sidan om indexlinjen på motviktens skaft, genom att vrida på motvikten. Skalringen för nältryck har steg om 0,5 g och ett helt varv på motvikten motsvarar ett nältryck på 3,5 g

Vrid vredet "ANTI-SKATING" så att siffran som motsvarar det önskade nältrycket är mittemot indexlinjen, för att justera mekanismen för antiskating. Slffran på vredet för antiskating motsvarar ett nältryck på 1 g. Som regel bör inställningen av anti-skridskofunktionen motsvara den för nålens bärande vikt (3,5 gram).

Skalring

Indexlinje Vred för

ANSLUTNINGAR

Analoga ljudutgångar (V + H)

Utgångarna har analoga ljudsignaler.

Omkopplaren "PHONO / LINE" ändrar typen av utsignal.

Omkopplare för PHONO/LINE

LINE: Signaler som har förstärkts av den inbyggda equalizer-förstärkaren matas ut på de analoga ljudutgångarna.
➢ PHONO: Använd denna vid anslutning av utrustning som har PHONO-ingångar.

DC-ingång

Använd inte någon annan nätadapter än den som medföljer produkten.
Kontrollera att spänningen överensstämmer med spänningsadapterns typskylt.
Anslut spänningsadaptern till ett korrekt installerat eluttag och kabelns kontakt till strömingången DC IN på apparatens baksida.
Dra ur nätsladden ur eluttaget när du inte tänker använda apparaten under en längre tid.

GRUNDLÄGGANDE ANVÄNDNING

Spela skivor

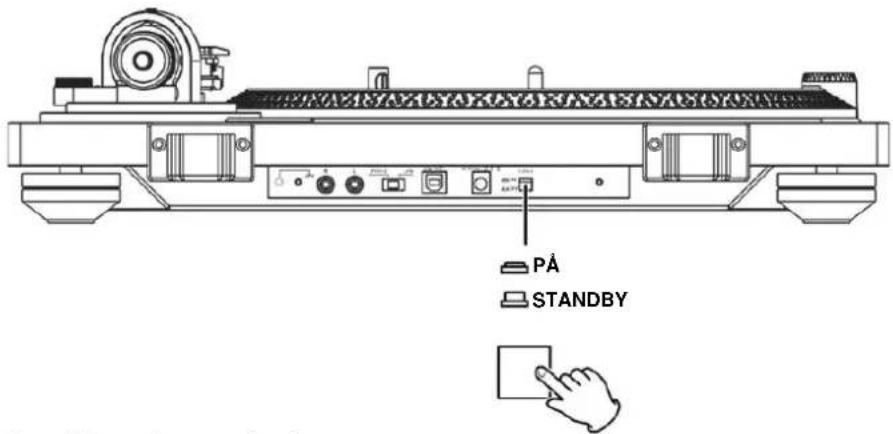

1. Tryck på "STANDBY/ON" på apparatens baksida för att slå på den.

PÅ STANDBY

1. Öppna försiktigt skivspelarens lock.
2. Placera en skiva på skivtallriken. Vid uppspelning av en singelskiva med stort centrumhål på 45 varv/min, använder du den medföljande adaptern.
3. Vrid omkopplaren "STOP / 33 / 45" till positionen 33 eller 45 för att starta skivtallriken, den snurrar och en blå lysdiodindikering tänds.
4. Flytta undan tonarmens spärr för att frigöra tonarmen.
5. Lyft upp "CUE LEVER".
6. Du kan också låta tonarmslyftaren vara nedfälld och flytta den upplyfta tonarmen över skivan för att sedan sakta sänka ned den för att starta uppspelningen.
7. Flytta tonarmen till kanten på den skiva eller det spår som du vill börja spela upp.
8. Sänk ned tonarmen sakta tills pickupen vidrör skivan och uppspelningen startar.

När uppspelningen är klar

1. Lyft upp tonarmslyftaren eller pickupfästets lyftkrok och för tillbaka tonarmen till sitt viloläge.
2. Vrid omkopplaren "STOP / 33 / 45" till "STOP" för att stoppa skivtallriken. När skivtallriken stannar, släcks den blå lysdioden.

Inställning av hastighet

1. När den externa adaptern är ansluten och på slås hastighetsfunktionen på automatiskt.
2. Använd vredet för "PITCH CONTROL" tillsammans med stroboskopet för att justera skivtallrikens hastighet med ända upp till +/- 50 %.

Mätning av hastighet

Fyra rader med prickar på stroboskopet vid skivtallrikens kant är utformade för mätning och verifiering av skivtallrikens hastighet. Var bara uppmärksam på de två översta ringarna. Den översta för 33 1/3 RPM och den andra från toppen för 45 RPM
När motsvarande rad med prickar på stroboskopet verkar stå stilla, snurrar skivtallriken med korrekt hastighet:

Om prickarna verkar röra sig åt höger, rör sig skivtallriken långsammare än den angivna hastigheten. Om de verkar röra sig åt vänster, rör sig skivtallriken snabbare än den angivna hastigheten.

BLUETOOTH®-SÄNDARE

Sammankoppla stereosystemet med BLUETOOTH®

1. Ställ enheten med BLUETOOTH ^® -mottagaren i sammankopplingsläge;
2. Slå på enheten och ställ omkopplaren på baksidan i läge "BT TR". Skivspelaren är redo för anslutning och lysdioden för BLUETOOTH®-indikering blinkar.
3. När sammankopplingen är slutförd, är skivspelarens lysdiod för indikering av BLUETOOTH® tänd.
4. För att inaktivera anslutningen, ställer du omkopplaren på baksidan i läge "LINE" eller "PHONO".

INSPELNING MED EN DATOR

Anslut skivspelaren till en dator med hjälp av en kommersiellt tillgänglig USB-kabel för att konvertera ljudsignalerna till digital data och skicka dem till datorn.

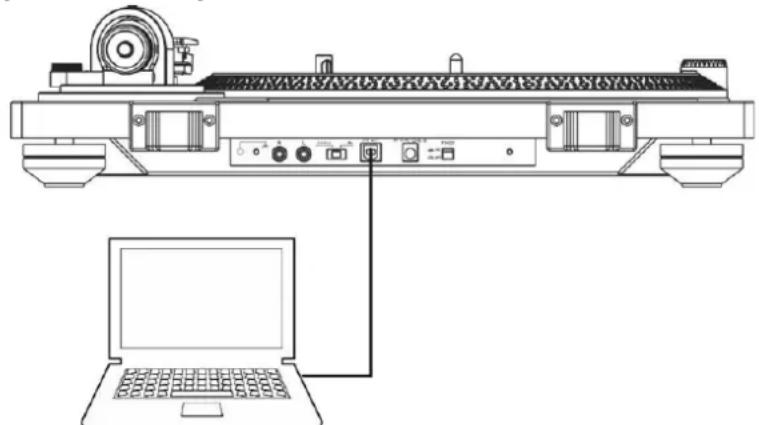

Anslutning till en dator

1. Anslut skivspelaren till en dator med hjälp av en kommersiellt tillgänglig USB-kabel för att konvertera ljudsignalerna till digital data och skicka dem till datorn.

1. Slå på datorn: bekräfta att operativsystemet fungerar korrekt.
2. Slå på skivspelaren.
3. När de är anslutna kommer datorn automatiskt att upptäcka enhetens USB-anslutning och identifiera den som "USB ljud-CODEC".

Du kan spela in ljudet från skivspelaren med en dator. Du måste först installera ett program som kan spela in ljud på datorn. Som exempelvis programmet "Audacity" som finns för kostnadsfri nedladdning.

1. Installera och starta programmet.
2. Klicka på symbolen för "Record" i programmet. Kodningen startar.
3. När kodningen är klar klickar du på symbolen "STOP".
4. Öppna symbolen Files i programmet och spara projektet.
   Projektet kan sedan exporteras till MP3 eller annat ljudformat efter behov.

Reservation för tekniska förändringar och tryckfel.

Copyright, Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Kopiering får endast ske med tillstånd av Woerlein GmbH
