Produkttyp	Mobil dubbelprojektor
Märke	Vonroc
Modell	WL507AC
Strömförsörjning	220-240V~ 50Hz
Total effekt	40 W (2 x 20 W)
Totalt ljusflöde	3200 lm (2 x 1600 lm)
Strålens lutning	100°
Justerbar höjd	80 till 126 cm
Vikt	2 kg
IP-klass	IP65
Avsedd användning	Tillfällig mobil belysning
Ljuskälla	Ej utbytbar LED
Säkerhetsavstånd	Minst 0,5 m från föremål
Riktning för projektorerna	Justerbar multidirektionell
Stativ ingår	Ja, med låsskruvar
Stödstång ingår	Ja
Material	Metall och plast
Underhåll	Regelbunden rengöring med torr eller fuktig trasa
Säkerhet	Använd inte med extern dimmer
Reservdelar	Ingen reparerbar, byt ut om glaset är skadat
Garanti	I enlighet med lagstiftning, kontakta VONROC
Återvinning	WEEE - släng inte med hushållsavfallet

Vanliga frågor - WL507AC Vonroc

Hur monterar jag dubbelprojektorn WL507AC?

Lossa låsskruven (6), sträck ut stativbenen helt (7), dra sedan åt igen. Montera stödstången (4) överst på stativet och fäst den med skruven (3). Placera varje projektor (1) i varje ände av stången och fäst med låsskruvarna (3). Fäst kabelavskiljaren (8) med skruven (9).

Kan jag använda en extern dimmer med denna projektor?

Nej, projektorn är inte avsedd att användas med externa dimmers. Användning av en dimmer kan orsaka irreversibel skada på projektorn eller dimmerkretsen. Anslut endast till ett 220-240V~ 50Hz-uttag.

Vad är total effekt och ljusflöde?

Total effekt är 40 W (2 x 20 W) och totalt ljusflöde är 3200 lumen (2 x 1600 lm).

Är projektorn lämplig för utomhusbruk?

Ja, skyddsklass IP65 gör den skyddad mot damm och vattenstrålar, lämplig för tillfälligt utomhusbruk.

Hur justerar jag projektorernas riktning?

Lossa lite på låsskruvarna (2)/(3), rikta projektorerna (1) som önskat, dra sedan åt skruvarna. Varning: höljet kan bli varmt, låt svalna före justering.

Är LED-ljuskällan utbytbar?

Nej, LED-ljuskällan är inte utbytbar. Vid livslutets slut ska projektorn kasseras enligt WEEE-föreskrifterna.

Hur rengör jag projektorn?

Koppla bort enheten och låt den svalna. Använd en torr eller fuktig trasa. Använd inte lösningsmedel, frätande eller kemiska produkter.

Vad gör jag om projektorns glas är skadat?

Byt omedelbart ut projektorn om glaset är skadat. Skadade projektorer kan inte repareras och måste kasseras.

Vad är stativets maximala höjd?

Stativets justerbara höjd är 80 till 126 cm. För att justera, lossa skruven (5), justera röret, dra sedan åt.

Vad omfattas av garantin?

Garantin täcker defekter i material och tillverkning under lagstadgad tid från köpdatum. Undantag: ej godkända reparationer, normalt slitage, felaktig eller otillåten användning samt icke-originaldelar. Kontakta VONROC direkt.

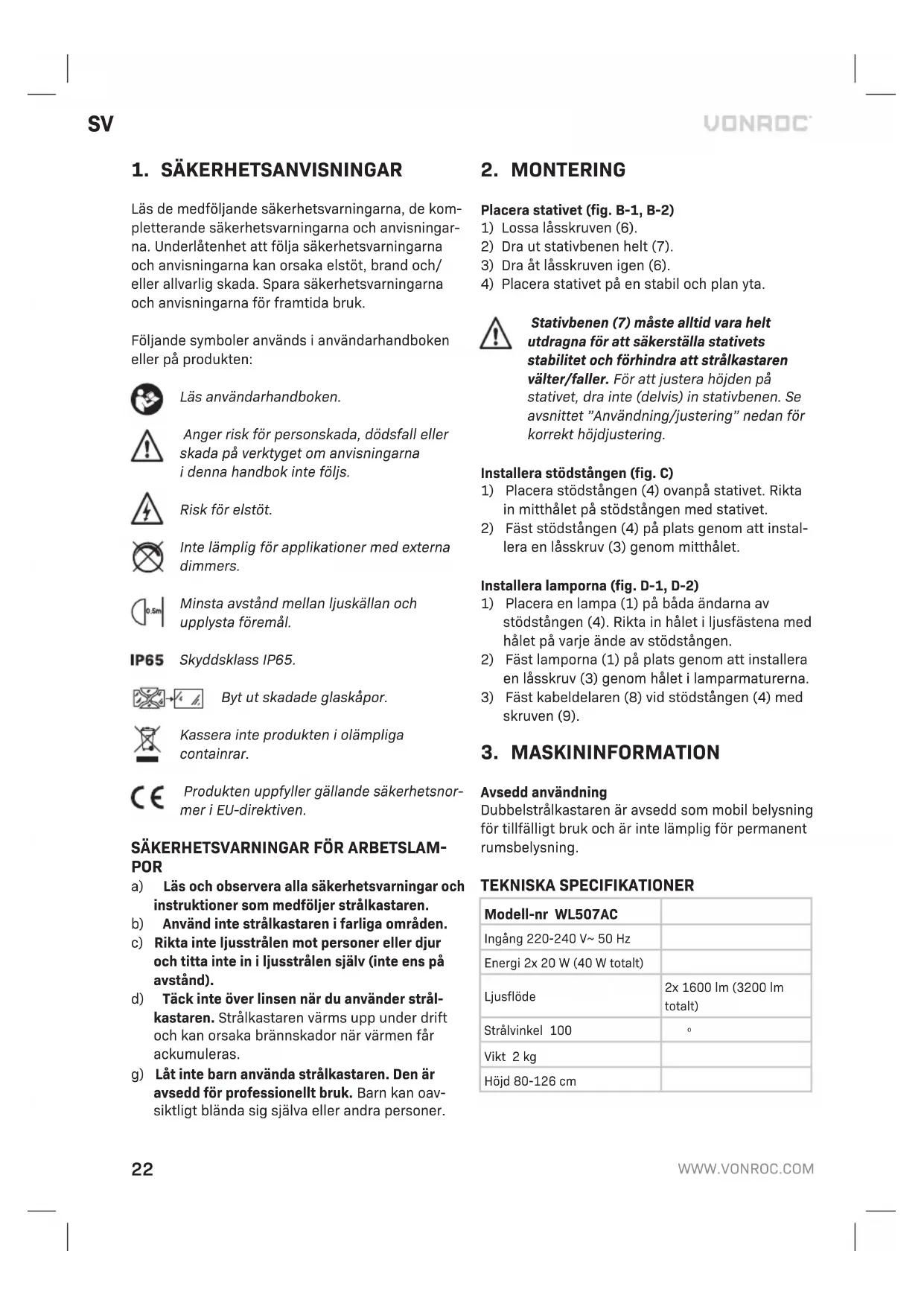

BRUKSANVISNING WL507AC Vonroc

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Inte lämplig för applikationer med externa dimmers.

Minsta avständ mellan ljuskällan och upplysta föremål.

IP65 Skyddsklass IP65.

Byt ut skadade glaskåpor.

Kassera inte produkten i olämpliga containrar.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

SÄKERHETSVARNINGAR FÖR ARBETSLAM- POR

a) Läs och observera alla säkerhetsvarningar och instruktioner som medföljer strålkastaren.
b) Använd inte strålkastaren i farliga områden.
c) Rikta inte ljusstrålen mot personer eller djur och titta inte in i ljusstrålen själv (inte ens på avständ).
d) Täck inte över linsen när du använder strålkastaren. Strålkastaren värms upp under drift och kan orsaka brännskador när värmen får ackumuleras.
g) Låt inte barn använda strålkastaren. Den är avsedd för professionellt bruk. Barn kan oav-siktligt blända sig själva eller andra personer.

2. MONTERING

Placera stativet (fig. B-1, B-2)

1) Lossa låsskruven (6).
2) Dra ut stativbenen helt (7).
3) Dra åt låsskruven igen (6).
4) Placera stativet på en stabil och plan yta.

Stativbenen (7) måste alltid vara helt utdragna för att säkerställa stativets stabilitet och förhindra att strålkastaren välter/faller. För att justera höjden på stativet, dra inte (delvis) in stativbenen. Se avsnittet "Användning/justering" nedan för korrekt höjdjustering.

Installera stödstängen (fig. C)

1) Placera stödstängen (4) ovanpå stativet. Rikta in mitthålet på stödstängen med stativet.
2) Fäst stödstången (4) på plats genom att installera en låsskruv (3) genom mitthålet.

Installera lamporna (fig. D-1, D-2)

1) Placera en lampa (1) på båda ändarna av stödstängen (4). Rikta in hålet i ljusfästena med hålet på varje ände av stödstängen.
2) Fäst lamporna (1) på plats genom att installera en lässkruv (3) genom hålet i lamparmaturerna.
3) Fäst kabeldelaren (8) vid stödstängen (4) med skruven (9).

3. MASKININFORMATION

Avsedd användning

Dubbelstrålkastaren är avsedd som mobil belysning för tillfälligt bruk och är inte lämplig för permanent rumsbelysning.

TEKNISKA SPECIFIKATIONER

Modell-nr WL507AC
Ingång 220-240 V~ 50 Hz
Energi 2x 20 W (40 W totalt)
Ljusflöde	2x 1600 lm (3200 lm totalt)
Strålvinkel 100	°
Vikt 2 kg
Höjd 80-126 cm

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

1. LED-belysning
2. Låsskruv
3. Låsskruv
4. Stödstång
5. Låsskruv
6. Låsskruv
7. Stativ
8. Kabeldelare
9. Skruv

4. DRIFT

Se till att hålla ett minimalt avständ på 0,5 m mellan lamporna (1) och eventuella upplysta föremål. Föremål som placeras för nära kan överhettas.

lut inte strålkastaren till externa

dimmers av något slag. Strålkastaren är inte lämplig för användning i kombination med externa dimmers. Användning av en extern dimmer kan orsaka irreparabel skada på strålkastaren och/eller dimmerkretsen. Anslut bara strålkastaren till ett vanligt 220-240 V\~ 50 Hz uttag.

Justering (fig F-1, F-2)

Lamporna kan riktas i valfri riktning. Utför följande steg för att justera lampornas orientering:

1) Lossa tillämplig lässkruv(ar) (2)/(3) något.
2) Justera lampan/lamporna (1) i önskad riktning.
3) Dra åt låsskruven/-arna igen (2)/(3).

Var försiktig när du rör vid lamporna.

Lampornas metallhölje kan bli hett under drift. Koppla bort strålkastaren från elnätet och låt den svalna tillräckligt innan du gör några justeringar.

Stativets höjd är justerbar. Utför följande steg för att justera höjden:

1) Lossa lässkruven något (5).
2) Justera stativet till önskad höjd genom att förlänga eller dra in röret.
3) Dra åt lässkruven igen (5).

5. UNDERHÅLL

Strålkastaren är underhållsfri och kräver endast enstaka utvändig rengöring.

Öppna inte höljet till lamporna, det finns risk för elstöt. Strålkastaren innehåller inga delar som kan repareras. Felaktiga lampor måste kasseras.

Byt ut lamporna om glasskydden skulle skadas. Skadade lampor kan inte repareras och måste kasseras.

LED-ljuskällan är inte utbytbar. När LED-ljuskällan har nätt slutet av sin livslängd måste lampan kasseras.

Rengöring

Koppla bort strålkastaren från elnätet och låt den svalna tillräckligt innan rengöring. Använd inga lösningsmedel, frätande rengöringsprodukter eller liknande kemikalier. Använd en torr eller fuktig trasa för rengöring.

MILJÖ

aktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän-sas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.
