Typ produktu	Podwójny reflektor mobilny
Marka	Vonroc
Model	WL507AC
Zasilanie	220-240V~ 50Hz
Moc całkowita	40 W (2 x 20 W)
Całkowity strumień świetlny	3200 lm (2 x 1600 lm)
Nachylenie wiązki	100°
Wysokość regulowana	80 do 126 cm
Waga	2 kg
Stopień ochrony	IP65
Przeznaczenie	Tymczasowe oświetlenie mobilne
Źródło światła	LED niewymienny
Odległość bezpieczeństwa	Co najmniej 0,5 m od obiektów
Orientacja reflektorów	Regulowana wielokierunkowo
Statyw w zestawie	Tak, ze śrubą blokującą
Drążek wsporczy w zestawie	Tak
Materiały	Metal i plastik
Konserwacja	Okresowe czyszczenie suchą lub wilgotną ściereczką
Bezpieczeństwo	Nie używać z zewnętrznym ściemniaczem
Części zamienne	Żadna nie jest naprawialna, wymienić w przypadku uszkodzenia szyby
Gwarancja	Zgodna z przepisami, skontaktuj się z VONROC
Recykling	ZSEE - nie wyrzucać z odpadami domowymi

Często zadawane pytania - WL507AC Vonroc

Jak zmontować podwójny reflektor WL507AC?

Poluzuj śrubę blokującą (6), całkowicie rozłóż nogi statywu (7), a następnie dokręć. Zamontuj drążek wsporczy (4) na górze statywu i przymocuj go śrubą (3). Umieść każdy reflektor (1) na końcu drążka i przymocuj za pomocą śrub blokujących (3). Przymocuj separator kabli (8) śrubą (9).

Czy mogę używać zewnętrznego ściemniacza z tym reflektorem?

Nie, reflektor nie jest przeznaczony do użytku z zewnętrznymi ściemniaczami. Użycie ściemniacza może nieodwracalnie uszkodzić reflektor lub obwód ściemniacza. Podłączaj tylko do gniazdka 220-240V~ 50Hz.

Jaka jest moc całkowita i strumień świetlny?

Moc całkowita wynosi 40 W (2 x 20 W), a całkowity strumień świetlny to 3200 lumenów (2 x 1600 lm).

Czy reflektor nadaje się do użytku na zewnątrz?

Tak, stopień ochrony IP65 zapewnia ochronę przed kurzem i strumieniami wody, co czyni go odpowiednim do tymczasowego użytku na zewnątrz.

Jak ustawić orientację reflektorów?

Poluzuj lekko śruby blokujące (2)/(3), ustaw reflektory (1) zgodnie z potrzebami, a następnie dokręć śruby. Uwaga: obudowa może się nagrzewać, przed regulacją poczekaj aż ostygnie.

Czy źródło światła LED jest wymienne?

Nie, źródło światła LED nie jest wymienne. Po zakończeniu żywotności reflektor należy wyrzucić zgodnie z przepisami ZSEE.

Jak czyścić reflektor?

Odłącz urządzenie i poczekaj aż ostygnie. Użyj suchej lub wilgotnej ściereczki. Nie używaj rozpuszczalników, środków żrących ani chemicznych.

Co zrobić, jeśli szyba reflektora jest uszkodzona?

Natychmiast wymień reflektor, jeśli szklana osłona jest uszkodzona. Uszkodzone reflektory nie mogą być naprawione i należy je wyrzucić.

Jaka jest maksymalna wysokość statywu?

Regulowana wysokość statywu wynosi od 80 do 126 cm. Aby wyregulować, poluzuj śrubę (5), ustaw rurę, a następnie dokręć.

Jaki jest zakres gwarancji?

Gwarancja obejmuje wady części i wykonania przez ustawowy okres od daty zakupu. Wyłączone są: nieautoryzowane naprawy, normalne zużycie, niewłaściwe użytkowanie oraz części nieoryginalne. Skontaktuj się bezpośrednio z VONROC.

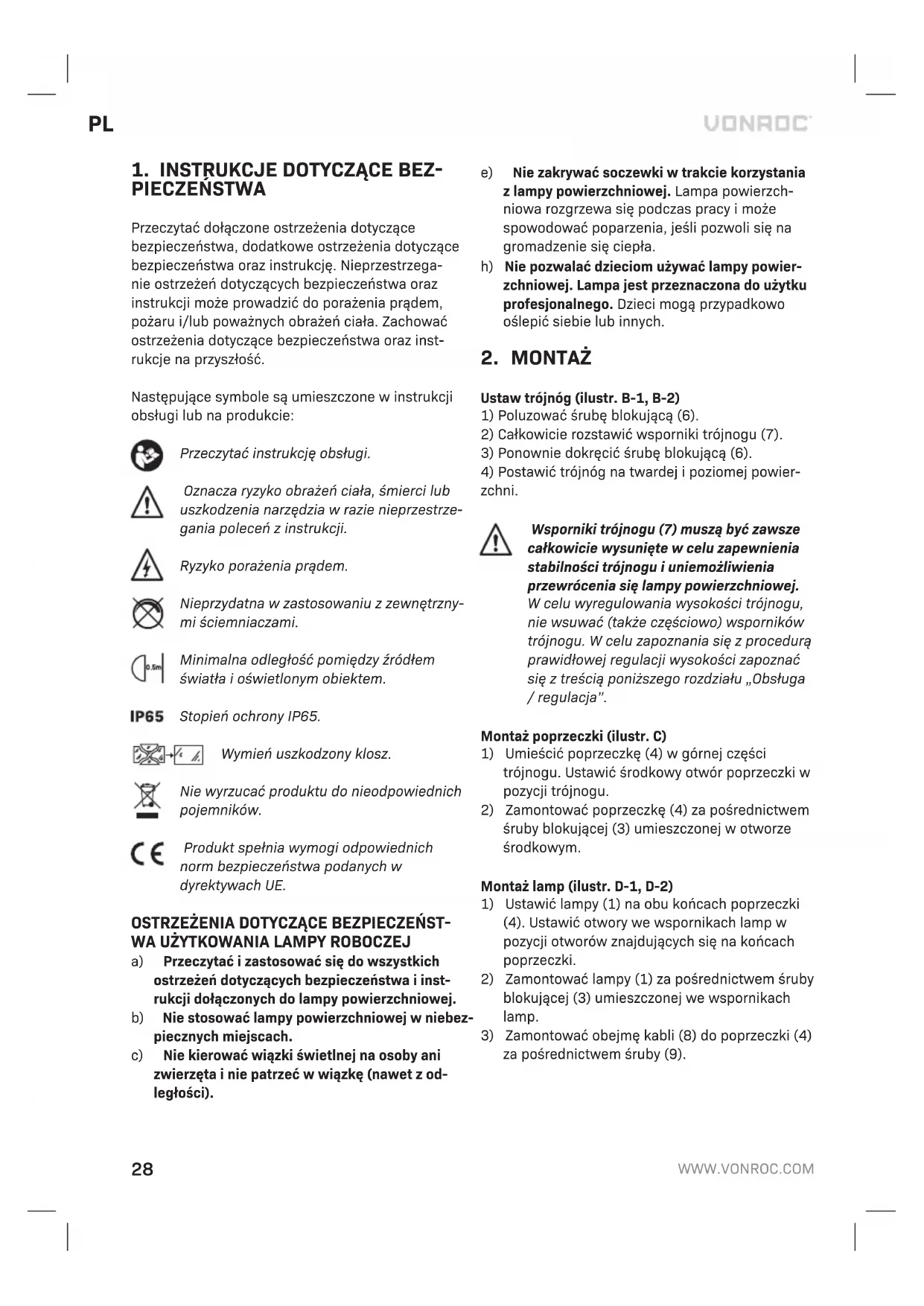

INSTRUKCJA OBSŁUGI WL507AC Vonroc

PL Tłumaczenie instrukcji z języka angielskiego 28

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko porażenia prądem.

Nieprzydatna w zastosowaniu z zewnętrznymi ściemniaczami.

Minimalna odległość pomiędzy źródłem światła i oświetlonym obiektem.

IP65 Stopień ochrony IP65.

Wymień uszkodzony klosz.

Nie wyrzucać produktu do nieodpowiednich pojemników.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA LAMPY ROBOCZEJ

a) Przeczytać i zastosować się do wszystkich ostrzeżeń dotyczących bezpieczeństwa i instrukcji dołączonych do lampy powierzchniowej.
b) Nie stosować lampy powierzchniowej w niebezpiecznych miejscach.
c) Nie kierować wiązki świetlnej na osoby ani zwierzęta i nie patrzeć w wiązkę (nawet z odległości).

e) Nie zakrywać soczewki w trakcie korzystania z lampy powierzchniowej. Lampa powierzchniowa rozgrzewa się podczas pracy i może spowodować poparzenia, jeśli pozwoli się na gromadzenie się ciepła.

h) Nie pozwalać dzieciom używać lampy powierzchniowej. Lampa jest przeznaczona do użytku profesjonalnego. Dzieci mogą przypadkowo oślepić siebie lub innych.

2. MONTAŽ

Ustaw trójnóg (ilustr. B-1, B-2)

1) Poluzować śrubę blokującą (6).
2) Całkowicie rozstawić wsporniki trójnogu (7).
3) Ponownie dokręcić śrubę blokującą (6).
4) Postawić trójnóg na twardej i poziomej powierzchni.

Wsporniki trójnogu (7) muszą być zawsze całkowicie wysunięte w celu zapewnienia stabilności trójnogu i uniemożliwienia przewrócenia się lampy powierzchniowej.

W celu wyregulowania wysokości trójnogu, nie wsuwać (także częściowo) wsporników trójnogu. W celu zapoznania się z procedurą prawidłowej regulacji wysokości zapoznać się z treścią poniższego rozdziału „Obsługa / regulacja”.

Montaż poprzeczki (ilustr. C)

1) Umieścić poprzeczkę (4) w górnej części trójnogu. Ustawić środkowy otwór poprzeczki w pozycji trójnogu.
2) Zamontować poprzeczkę (4) za pośrednictwem śruby blokującej (3) umieszczonej w otworze środkowym.

Montaż lamp (ilustr. D-1, D-2)

1) Ustawić lampy (1) na obu końcach poprzeczki (4). Ustawić otwory we wspornikach lamp w pozycji otworów znajdujących się na końcach poprzeczki.
2) Zamontować lampy (1) za pośrednictwem śruby blokującej (3) umieszczonej we wspornikach lamp.
3) Zamontować obejmę kabli (8) do poprzeczki (4) za pośrednictwem śruby (9).

3. INFORMACJE O URZĄDZENIU

Przeznaczenie

Lampa powierzchniowa jest mobilnym urządzeniem przeznaczonym do oświetlania tymczasowego i nie jest przeznaczona do ciągłego oświetlania pomieszczeń.

DANE TECHNICZNE

Nr modelu WL507AC
Wejście 220-240V~ 50Hz
Moc	2x 20W (40W mocy całkowitej)
Strumień świetlny	2x 1600lm (3200lm strumienia całkowitego)
Kąt wiązki 100	°
Ciężar 2 kg
Wysokość 80 - 126 cm

OPIS

Liczby w tekście odnoszą się do rysunków na stronach 2-3.

1. Oświetlenie LED
2. Śruba zabezpieczająca
3. Śruba zabezpieczająca
4. Poprzeczka
5. Śruba zabezpieczająca
6. Śruba zabezpieczająca
7. Trójnóg
8. Mocowanie kabla
9. Śruba

4. OBSŁUGA

Zapewnić minimalną odległość wynoszącą 0,5m pomiędzy lampami (1) i jakimkolwiek oświetlonym obiektem. Obiekty znajdujące się zbyt blisko mogą ulec przegrzaniu.

podłącać lampy powierzchniowej do jakichkolwiek zewnętrznych regulatorów jasności. Lampa powierzchniowa nie jest przystosowana do współpracy z zewnętrznymi regulatorami jasności. Zastosowanie zewnętrznych regulatorów jasności może spowodować trwałe uszkodzenia lampy powierzchniowej oraz/lub obwodu

regulatora jasności. Podłączać lampę powierzchniową wyłącznie do standardowego gniazda zasilania 220-240V\~ 50Hz.

Regulacja (Fig F-1, F-2)

Światło może zostać skierowane w dowolnym kierunku. W celu ustawienia kierunku światła wykonać następujące czynności:

1) Lekko poluzować odpowiednie śruby blokujące (2)/(3).
2) Ustawić lampy (1) w odpowiednim kierunku
3) Ponownie dokręcić śruby blokujące (2)/(3).

W trakcie dotykania lamp zachować ostrożność. Metalowa obudowa lamp może w trakcie pracy rozgrzać się do wysokiej temperatury. Odłączyć lampę powierzchniową od głównego zasilania i odczekać do jej schłodzenia się przed dokonaniem jakiejkolwiek regulacji.

Wysokość trójnogu może także zostać wyregulowana. W celu ustawienia wysokości trójnogu wykonać następujące czynności:

1) Lekko poluzować śrubę blokującą (5).
2) Ustawić odpowiednią wysokość trójnogu wysuwając lub wsuwając rurę.
3) Ponownie dokręcić śrubę blokującą (5).

5. KONSERWACJA

Lampa powierzchniowa jest urządzeniem bezosługowym i wymaga jedynie okazjonalnego czyszczenia.

Nie otwierać obudów lamp, ponieważ grozi to porażeniem prądem elektrycznym.

Lampa powierzchniowa nie zawiera żadnych elementów podlegających serwisowaniu. W przypadku usterki lampy konieczna jest jej utylizacja.

Wymianie podlegają jedynie szklane osłony lamp. Naprawa uszkodzonej lampy nie jest możliwa. Uszkodzona lampa musi zostać poddana utylizacji.

Źródło światła LED nie jest wymienne. W przypadku osiągnięcia przez światło LED końca okresu użytkowania, konieczna jest jego utylizacja.

Czyszczenie

Odłączyć lampę powierzchniową od głównego zasilania i odczekać do jej schłodzenia się przed rozpoczęciem czyszczenia. Nie stosować żadnych rozpuszczalników, kaustycznych środków czyszczących lub podobnych związków chemicznych. Do czyszczenia stosuj suchą lub zwilżoną szmatę.

OCHRONA ŚRODOWISKA

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach

recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę,
• Normalne zużycie,
• Narzędzie było używane niezgodnie z przeznaczeniem, żle z nim się obchodzono lub było nieprawidłowo konserwowane,
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie

przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.
