| Termék típusa | Mobil dupla projektor |
| Márka | Vonroc |
| Modell | WL507AC |
| Tápfeszültség | 220-240V~ 50Hz |
| Teljes teljesítmény | 40 W (2 x 20 W) |
| Teljes fényáram | 3200 lm (2 x 1600 lm) |
| Fényszög dőlésszöge | 100° |
| Állítható magasság | 80-126 cm |
| Súly | 2 kg |
| Védettségi fokozat | IP65 |
| Rendeltetés | Ideiglenes mobil világítás |
| Fényforrás | Nem cserélhető LED |
| Biztonsági távolság | Tárgyaktól minimum 0,5 m |
| Projektorok irányíthatósága | Többirányúan állítható |
| Állvány tartozék | Igen, rögzítőcsavarral |
| Tartó rúd tartozék | Igen |
| Anyagok | Fém és műanyag |
| Karbantartás | Időnkénti tisztítás száraz vagy nedves ruhával |
| Biztonság | Ne használja külső fényerőszabályzóval |
| Pótalkatrészek | Nem javítható, ha az üveg sérült, cserélje ki |
| Garancia | A jogszabályoknak megfelelő, lépjen kapcsolatba a VONROC-kal |
| Újrahasznosítás | WEEE - ne dobja ki a háztartási hulladékkal együtt |
Gyakran ismételt kérdések - WL507AC Vonroc
Felhasználói kérdések a következőről WL507AC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét WL507AC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WL507AC márka Vonroc.
HASZNÁLATI ÚTMUTATÓ WL507AC Vonroc

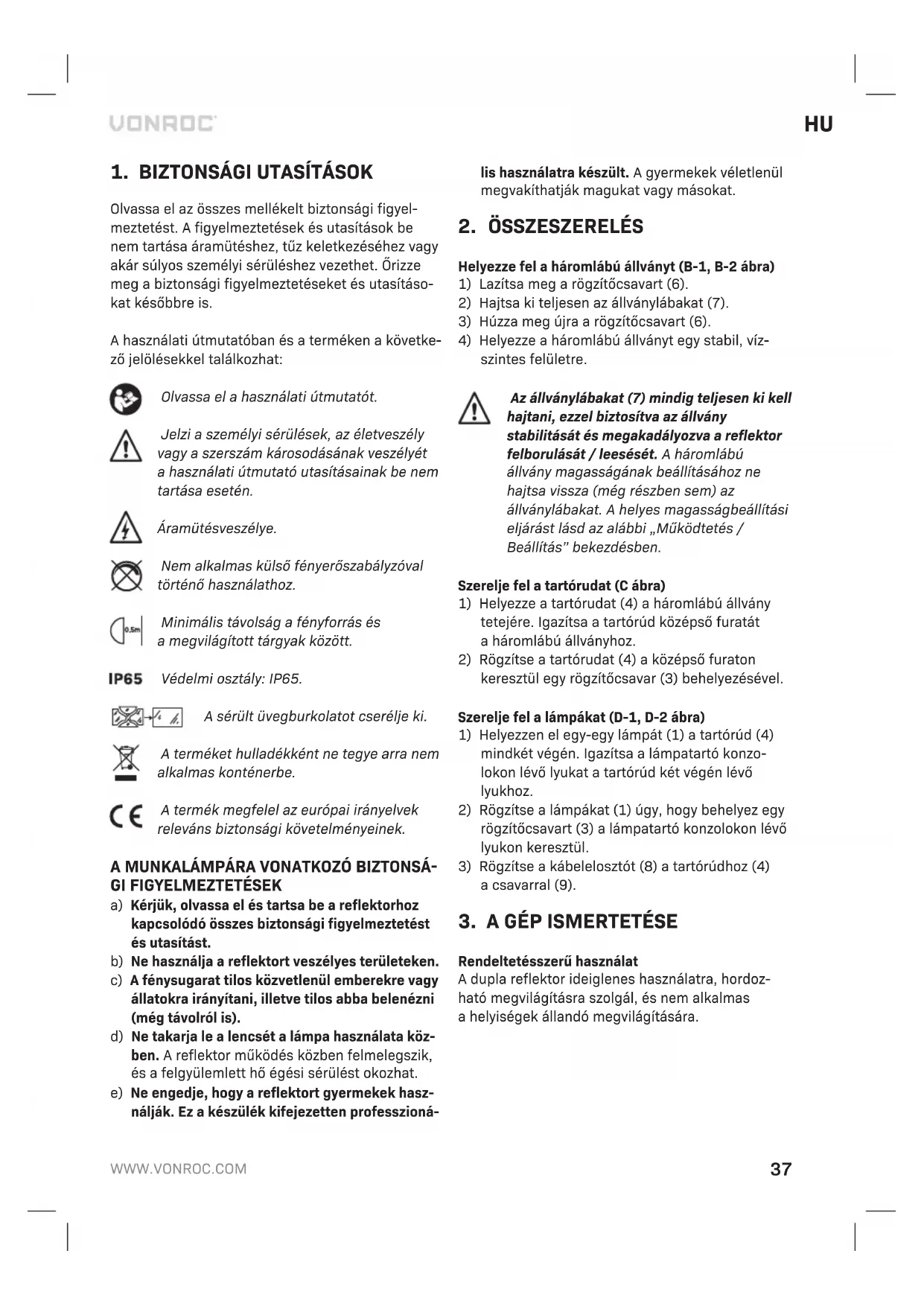

HU Az eredeti utasítások fordítása 37
Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a használati útmutató utasításainak be nem tartása esetén.
Áramütésveszélye.
Nem alkalmas külső fényerőszabályzóval történő használathoz.
Minimális távolság a fényforrás és a megvilágított tárgyak között.
IP65 Védelmi osztály: IP65.
A sérült üvegburkolatot cserélje ki.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.
A MUNKALÁMPÁRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK
a) Kérjük, olvassa el és tartsa be a reflektorhoz kapcsolódó összes biztonsági figyelmeztetést és utasítást.
b) Ne használja a reflektort veszélyes területeken.
c) A fénysugarat tilos közvetlenül emberekre vagy állatokra irányítani, illetve tilos abba belenézni (még távolról is).
d) Ne takarja le a lencsét a lámpa használata közben. A reflektor működés közben felmelegszik, és a felgyülemlett hő égési sérülést okozhat.
e) Ne engedje, hogy a reflektort gyermekek használják. Ez a készülék kifejezetten professzioná-
lis használatra készült. A gyermekek véletlenül megvakíthatják magukat vagy másokat.
2. ÖSSZESZERELÉS
Helyezze fel a háromlábú állványt (B-1, B-2 ábra)
1) Lazítsa meg a rögzítőcsavart (6).
2) Hajtsa ki teljesen az állványlábakat (7).
3) Húzza meg újra a rögzítőcsavart (6).
4) Helyezze a háromlábú állványt egy stabil, vízszintes felületre.
Az állványlábakat (7) mindig teljesen ki kell hajtani, ezzel biztosítva az állvány stabilitását és megakadályozva a reflektor felborulását / leesését. A háromlábú állvány magasságának beállításához ne hajtsa vissza (még részben sem) az állványlábakat. A helyes magasságbeállítási eljárást lásd az alábbi „Működtetés / Beállítás” bekezdésben.
Szerelje fel a tartórudat (C ábra)
1) Helyezze a tartórudat (4) a háromlábú állvány tetejére. Igazítsa a tartórúd középső furatát a háromlábú állványhoz.
2) Rögzítse a tartórudat (4) a középső furaton keresztül egy rögzítőcsavar (3) behelyezésével.
Szerelje fel a lámpákat (D-1, D-2 ábra)
1) Helyezzen el egy-egy lámpát (1) a tartórúd (4) mindkét végén. Igazítsa a lámpatartó konzolokon lévő lyukat a tartórúd két végén lévő lyukhoz.
2) Rögzítse a lámpákat (1) úgy, hogy behelyez egy rögzítőcsavart (3) a lámpatartó konzolokon lévő lyukon keresztül.
3) Rögzítse a kábelelosztót (8) a tartórúdhoz (4) a csavarral (9).
3. A GÉP ISMERTETÉSE
Rendeltetésszerű használat
A dupla reflektor ideiglenes használatra, hordozható megvilágításra szolgál, és nem alkalmas a helyiségek állandó megvilágítására.
MÜSZAKI ADATOK
| Modellazonosító WL507AC | |
| Bemenet 220–240 V ~ 50 Hz | |
| Teljesítmény 2x 20 W (össz. 40 W) | |
| Fényáram 2x 1600 lm (össz. 3200 lm) | |
| Fénynyílásszög 100 | ° |
| Súly 2 kg | |
| Magasság 80–126 cm | |
LEÍRÁS
A szövegbeli számok a 2–3. oldal képeire utalnak.
- LED lámpa
- Rögzítőcsavar
- Rögzítőcsavar
- Tartórúd
- Rögzítőcsavar
- Rögzítőcsavar
- Háromlábú állvány
- Kábelelosztó
- Csavar
4. MÜKÖDTETÉS
Ügyeljen arra, hogy a lámpák (1) és a megvilágított tárgyak között legalább 0,5 m távolságot tartson. A túl közel elhelyezett tárgyak túlmelegedhetnek.
csatlakoztassa a reflektort külső
fényerőszabályzóhoz. A reflektor nem alkalmas külső fényerőszabályzóval együtt történő használatra. Ha külső fényerőszabályzót használ, azzal helyrehozhatatlan károkat okozhat a reflektorban és/vagy a fényerőszabályzó áramkörében. A reflektort kizárólag szabványos 220–240V\~50Hz-es konnektorhoz csatlakoztassa.
Beállítás (F-1, F-2 ábra)
A lámpák bármilyen irányba beállíthatók. A lámpák irányának beállításához hajtsa végre a következő lépéseket:
1) Enyhén lazítsa meg az érintett rögzítőcsavar(oka)t (2)/(3).
2) Állítsa be a lámpát vagy lámpákat (1) a kívánt irányba.
3) Húzza meg újra a rögzítőcsavar(oka)t (2)/(3).
Legyen óvatos a lámpák megérintésekor.
A lámpák fémháza működés közben felforrósodhat. Válassza le a reflektort a hálózati áramról, és hagyja, hogy kellőképpen lehüljön, mielőtt bármilyen beállítást elvégez rajta.
A háromlábú állvány magassága állítható. A magasság beállításához hajtsa végre a következő lépéseket:
1) Enyhén lazítsa meg a rögzítőcsavart (5).
2) Állítsa a háromlábú állványt a kívánt magasságba a cső ki- vagy behúzásával.
3) Húzza meg újra a rögzítőcsavart (5).
5. KARBANTARTÁS
A reflektor karbantartást nem, hanem csak idön-kénti külső tisztítást igényel.
Ne nyissa fel a lámpák burkolatát, ugyanis fennáll az áramütés veszélye. A reflektor nem tartalmaz szervizelhető alkatrészeket. A meghibásodott lámpákat selejtezze le.
Ha az üvegburkolat megsérült, cserélje ki a lámpákat. A sérült lámpák nem javíthatók, azokat le kell selejtezni.
A LED fényforrás nem cserélhető. Ha a LED fényforrás elérte életciklusa végét, a lámpát le kell selejtezni.
Tisztítás
Válassza le a reflektort a hálózati áramról, és hagyja, hogy a tisztítás előtt kellőképpen lehüljön. Ne használjon semmilyen oldószert, maró hatású tisztítószert vagy ahhoz hasonló vegyszert. A tisztításhoz száraz vagy nedves ruhát használjon.
KÖRNYEZETVÉDELEM
hibás vagy feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékok közé. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és
annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.
JÓTÁLLÁS
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC kapcsolattartójához.
A szavatosság nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
- Normál elhasználódás és kopás;
- A terméket szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő.
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem hallgatólagos garanciákat, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódnak.
A termék és a használati útmutató módosításának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
