| Tipo de produto | Projetor duplo móvel |
| Marca | Vonroc |
| Modelo | WL507AC |
| Alimentação | 220-240V~ 50Hz |
| Potência total | 40 W (2 x 20 W) |
| Fluxo luminoso total | 3200 lm (2 x 1600 lm) |
| Inclinação do feixe | 100° |
| Altura ajustável | 80 a 126 cm |
| Peso | 2 kg |
| Índice de proteção | IP65 |
| Uso previsto | Iluminação móvel temporária |
| Fonte de luz | LED não substituível |
| Distância de segurança | mínimo de 0,5 m de objetos |
| Orientação dos projetores | Ajustável multidirecional |
| Tripé incluído | Sim, com parafuso de travamento |
| Barra de suporte incluída | Sim |
| Materiais | Metal e plástico |
| Manutenção | Limpeza ocasional com pano seco ou úmido |
| Segurança | Não usar com dimmer externo |
| Peças sobressalentes | Nenhuma reparável, substituir se o vidro estiver danificado |
| Garantia | De acordo com a legislação, entre em contato com a VONROC |
| Reciclagem | REEE - não descartar com lixo doméstico |
Perguntas frequentes - WL507AC Vonroc
Perguntas dos utilizadores sobre WL507AC Vonroc
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Iluminação em formato PDF gratuitamente! Encontre o seu manual WL507AC - Vonroc e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WL507AC da marca Vonroc.

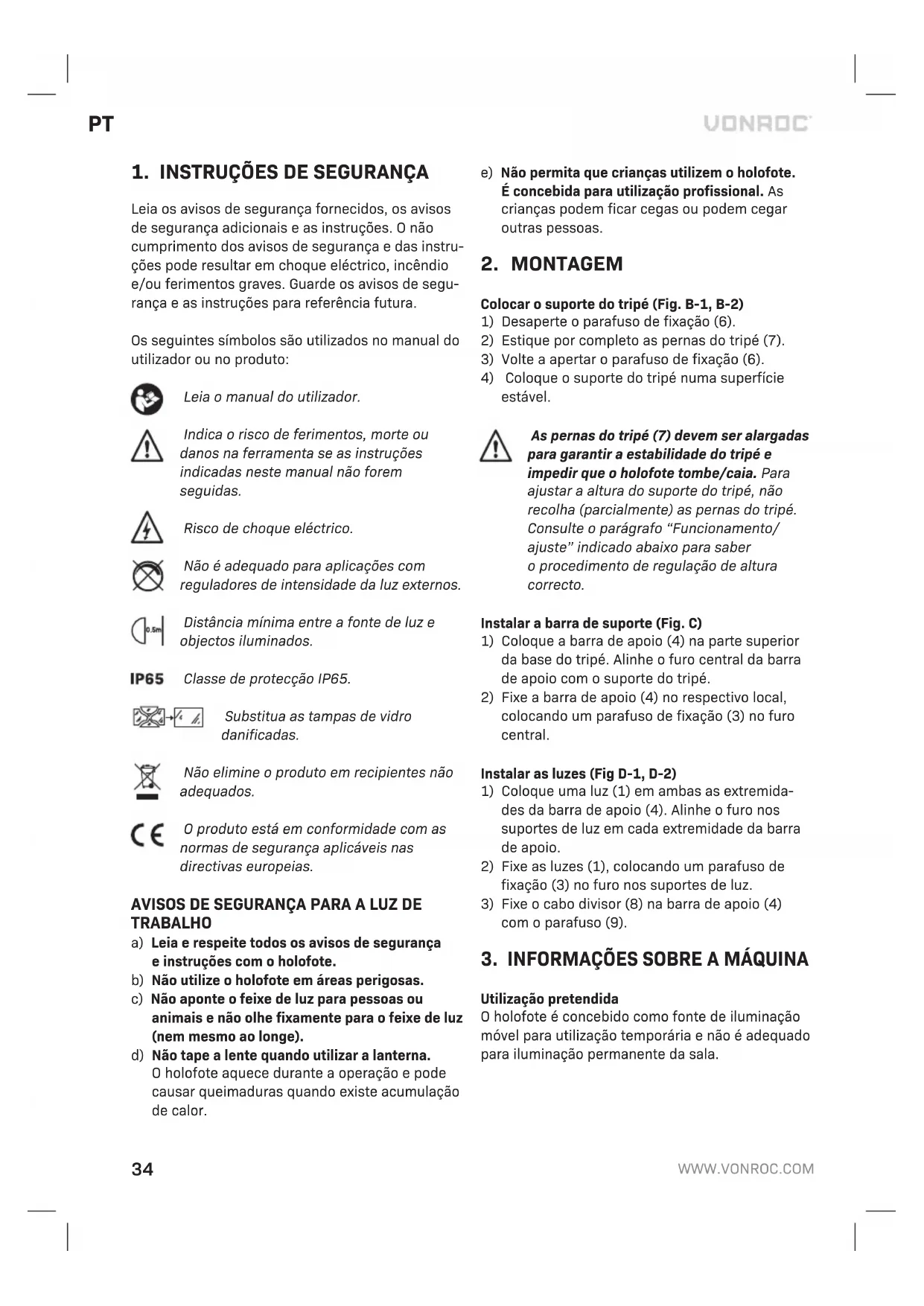

MANUAL DE UTILIZADOR WL507AC Vonroc
PT Tradução do manual original 34
Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.
Os seguintes símbolos são utilizados no manual do utilizador ou no produto:
Leia o manual do utilizador.
Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.
Não é adequado para aplicações com reguladores de intensidade da luz externos.
Distância mínima entre a fonte de luz e objectos iluminados.
IP65
Classe de protecção IP65.
Substitua as tampas de vidro danificadas.
Não elimine o produto em recipientes não adequados.
O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.
AVISOS DE SEGURANÇA PARA A LUZ DE TRABALHO
a) Leia e respeite todos os avisos de segurança e instruções com o holofote.
b) Não utilize o holofote em áreas perigosas.
c) Não aponte o feixe de luz para pessoas ou animais e não olhe fixamente para o feixe de luz (nem mesmo ao longe).
d) Não tape a lente quando utilizar a lanterna.
O holofote aquece durante a operação e pode causar queimaduras quando existe acumulação de calor.
e) Não permita que crianças utilizem o holofote. É concebida para utilização profissional. As crianças podem ficar cegas ou podem cegar outras pessoas.
2. MONTAGEM
Colocar o suporte do tripé (Fig. B-1, B-2)
1) Desaperte o parafuso de fixação (6).
2) Estique por completo as pernas do tripé (7).
3) Volte a apertar o parafuso de fixação (6).
4) Coloque o suporte do tripé numa superfície estável.
As pernas do tripé (7) devem ser alargadas para garantir a estabilidade do tripé e impedir que o holofote tombe/caia. Para ajustar a altura do suporte do tripé, não recolha (parcialmente) as pernas do tripé. Consulte o parágrafo “Funcionamento/ajuste” indicado abaixo para saber o procedimento de regulação de altura correcto.
Instalar a barra de suporte (Fig. C)
1) Coloque a barra de apoio (4) na parte superior da base do tripé. Alinhe o furo central da barra de apoio com o suporte do tripé.
2) Fixe a barra de apoio (4) no respectivo local, colocando um parafuso de fixação (3) no furo central.
1) Coloque uma luz (1) em ambas as extremidades da barra de apoio (4). Alinhe o furo nos suportes de luz em cada extremidade da barra de apoio.
2) Fixe as luzes (1), colocando um parafuso de fixação (3) no furo nos suportes de luz.
3) Fixe o cabo divisor (8) na barra de apoio (4) com o parafuso (9).
3. INFORMAÇÕES SOBRE A MÁQUINA
Utilização pretendida
O holofote é concebido como fonte de iluminação móvel para utilização temporária e não é adequado para iluminação permanente da sala.
ESPECIFICAÇÕES TÉCNICAS
| Modelo n.o WL507AC | |
| Entrada 220 - 240 V, ~ 50 Hz | |
| Potência 2 20 W (total de 40 W) | |
| Fluxo luminoso 2 1600 lm (total de 3200 lm) | |
| Ângulo do feixe 100 | ° |
| Peso 2 kg | |
| Altura 80 - 126 cm | |
DESCRIÇÃO
Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.
- Luz LED
- Parafuso de fixação
- Parafuso de fixação
- Barra de apoio
- Parafuso de fixação
- Parafuso de fixação
- Suporte do tripé
- Cabo divisor
- Parafuso
4. FUNCIONAMENTO
Deve manter uma distância mínima de 0,5 m entre as luzes (1) e objectos que estejam iluminados. Os objectos que estejam demasiados perto podem sobreaquecer.
ligue o holofote a reguladores de intensidade da luz externos. O holofote não é adequado para utilização em combinação com reguladores de intensidade da luz externos. A utilização de reguladores de intensidade da luz externos pode causar danos irreparáveis no holofote e/ou no circuito do regulador de intensidade da luz. Ligue apenas o holofote a uma tomada de 220 - 240 V \~ 50 Hz.
Ajuste (Fig F-1, F-2)
As luzes podem ser apontadas para qualquer orientação. Para regular a orientação das luzes, efectue os seguintes passos:
1) Desaperte ligeiramente o(s) parafuso(s) de fixação aplicável(eis) (2)/(3).
2) Regule a(s) luz(es) (1) para a orientação pretendida.
3) Volte a apertar o(s) parafuso(s) de fixação (2)/(3).
Tenha cuidado quando tocar nas luzes.
A caixa metálica das luzes pode ficar quente durante o funcionamento. Desligue o holofote da rede eléctrica e aguarde até arrefecer o suficiente antes de efectuar quaisquer regulações.
A altura do suporte do tripé pode ser regulada. Para regular a altura, efectue os seguintes passos:
1) Desaperte ligeiramente o parafuso de fixação (5).
2) Regule o suporte do tripé para a altura pretendida, alargando ou recolhendo o tubo.
3) Volte a apertar o parafuso de fixação (5).
5. MANUTENÇÃO
O holofote não necessita de manutenção e requer apenas limpeza ocasional exterior.
Não abra a caixa das luzes, há o risco de choque eléctrico. O holofote não contém peças que possam ser reparadas pelo utilizador. As luzes que não funcionem bem devem ser eliminadas.
Substitua as luzes no caso das tampas de vidro ficarem danificadas.
As luzes danificadas não podem ser reparadas e devem ser eliminadas.
A fonte de luz LED não pode ser substituída. Quando a fonte de luz LED atingir o fim da vida útil, a luz deve ser eliminada.
Limpeza
Desligue o holofote da rede eléctrica e aguarde até arrefecer o suficiente antes de efectuar a limpeza. Não utilize solventes, produtos de limpeza cáusticos ou produtos químicos semelhantes. Use um pano seco ou húmido para efectuar a limpeza.
AMBIENTE
requipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhi- dos em locais de reciclagem adequados.
Apenas para os países da CE
Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.
GARANTIA
Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.
As seguintes circunstâncias estão excluídas desta garantia:
- Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
- Desgaste normal;
- Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
- Se forem utilizadas peças sobresselentes não originais.
Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.
O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
