Produkttyp	Mobiler Doppelscheinwerfer
Marke	Vonroc
Modell	WL507AC
Stromversorgung	220-240V~ 50Hz
Gesamtleistung	40 W (2 x 20 W)
Gesamtlichtstrom	3200 lm (2 x 1600 lm)
Strahlneigung	100°
Verstellbare Höhe	80 bis 126 cm
Gewicht	2 kg
Schutzart	IP65
Verwendungszweck	Temporäre mobile Beleuchtung
Lichtquelle	Nicht austauschbare LED
Sicherheitsabstand	Mindestens 0,5 m von Gegenständen
Ausrichtung der Scheinwerfer	Multidirektional einstellbar
Stativ enthalten	Ja, mit Feststellschraube
Stützstange enthalten	Ja
Materialien	Metall und Kunststoff
Wartung	Gelegentliche Reinigung mit trockenem oder feuchtem Tuch
Sicherheit	Nicht mit externem Dimmer verwenden
Ersatzteile	Keine reparierbaren Teile, bei beschädigtem Glas ersetzen
Garantie	Entspricht der Gesetzgebung, kontaktieren Sie VONROC
Recycling	WEEE - nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - WL507AC Vonroc

Wie montiere ich den Doppelscheinwerfer WL507AC?

Lösen Sie die Feststellschraube (6), ziehen Sie die Stativbeine (7) vollständig aus und ziehen Sie sie wieder fest. Installieren Sie die Stützstange (4) oben am Stativ und befestigen Sie sie mit der Schraube (3). Setzen Sie jeden Scheinwerfer (1) an ein Ende der Stange und befestigen Sie ihn mit den Feststellschrauben (3). Befestigen Sie den Kabelseparator (8) mit der Schraube (9).

Kann ich einen externen Dimmer mit diesem Scheinwerfer verwenden?

Nein, der Scheinwerfer ist nicht für die Verwendung mit externen Dimmern vorgesehen. Die Verwendung eines Dimmers kann den Scheinwerfer oder den Dimmerkreislauf irreparabel beschädigen. Schließen Sie ihn nur an eine Steckdose 220-240V~ 50Hz an.

Wie hoch sind Gesamtleistung und Lichtstrom?

Die Gesamtleistung beträgt 40 W (2 x 20 W) und der Gesamtlichtstrom beträgt 3200 Lumen (2 x 1600 lm).

Ist der Scheinwerfer für den Außeneinsatz geeignet?

Ja, die Schutzart IP65 macht ihn staub- und strahlwassergeschützt, geeignet für den temporären Außeneinsatz.

Wie stelle ich die Ausrichtung der Scheinwerfer ein?

Lösen Sie leicht die Feststellschrauben (2)/(3), richten Sie die Scheinwerfer (1) nach Wunsch aus und ziehen Sie die Schrauben wieder fest. Achtung: Das Gehäuse kann heiß werden, lassen Sie es vor dem Einstellen abkühlen.

Ist die LED-Lichtquelle austauschbar?

Nein, die LED-Lichtquelle ist nicht austauschbar. Am Ende der Lebensdauer muss der Scheinwerfer gemäß der WEEE-Richtlinie entsorgt werden.

Wie reinige ich den Scheinwerfer?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Verwenden Sie ein trockenes oder feuchtes Tuch. Verwenden Sie keine Lösungsmittel, ätzenden Produkte oder chemische Reinigungsmittel.

Was tun, wenn das Glas des Scheinwerfers beschädigt ist?

Ersetzen Sie den Scheinwerfer sofort, wenn die Glasabdeckung beschädigt ist. Beschädigte Scheinwerfer können nicht repariert werden und müssen entsorgt werden.

Wie hoch ist die maximale Höhe des Stativs?

Die verstellbare Höhe des Stativs beträgt 80 bis 126 cm. Zum Einstellen lösen Sie die Schraube (5), passen Sie das Rohr an und ziehen Sie sie wieder fest.

Was ist der Garantieumfang?

Die Garantie deckt Material- und Verarbeitungsfehler während der gesetzlichen Frist ab Kaufdatum ab. Ausgeschlossen sind: nicht genehmigte Reparaturen, normaler Verschleiß, missbräuchliche oder unsachgemäße Verwendung und nicht originale Teile. Kontaktieren Sie VONROC direkt.

BEDIENUNGSANLEITUNG WL507AC Vonroc

DE Originalanleitung 07

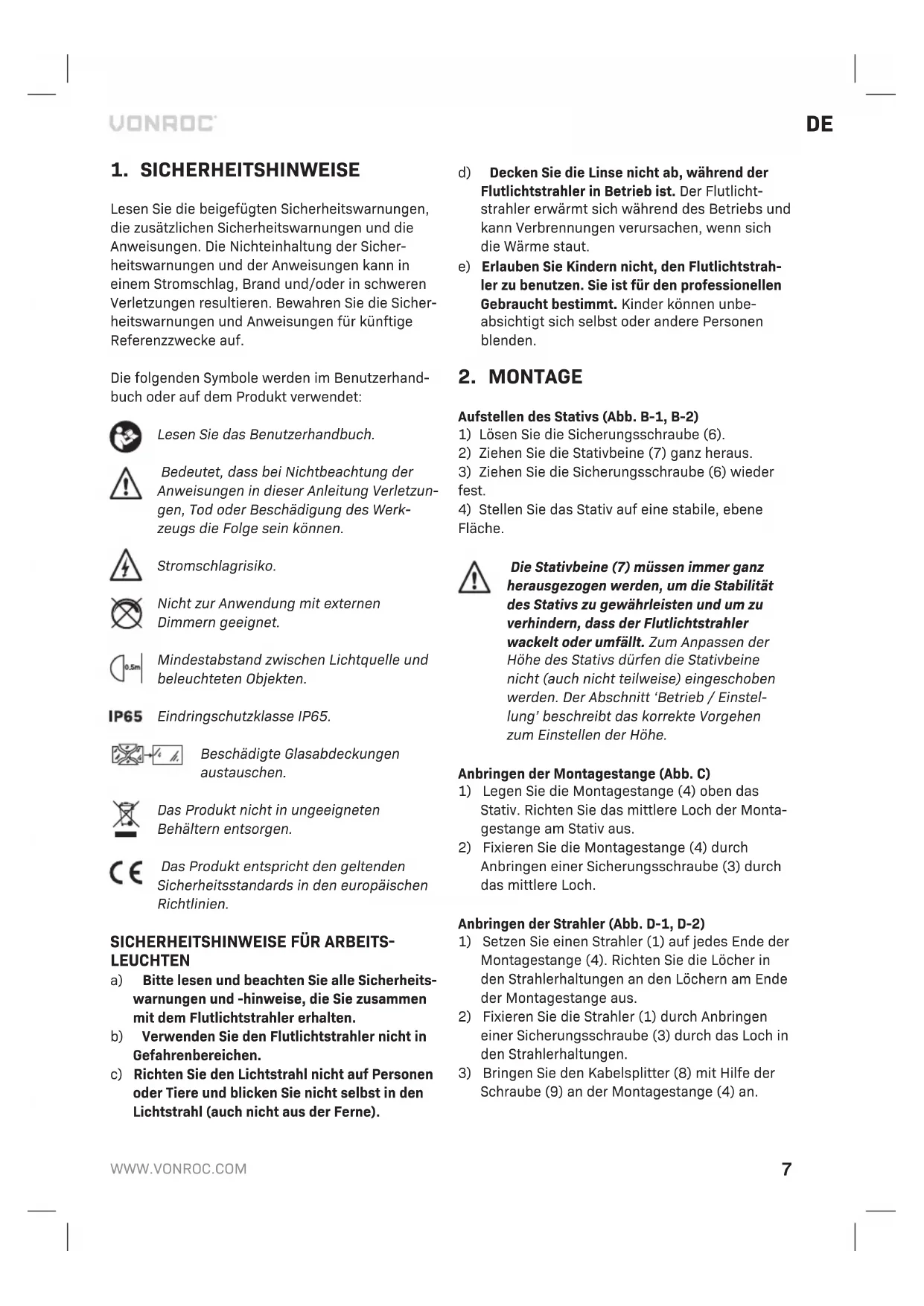

1. SICHERHEITSHINWEISE

Lesen Sie die beigefügten Sicherheitswarnungen, die zusätzlichen Sicherheitswarnungen und die Anweisungen. Die Nichteinhaltung der Sicherheitswarnungen und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswarnungen und Anweisungen für künftige Referenzzwecke auf.

Die folgenden Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein können.

Stromschlagrisiko.

Nicht zur Anwendung mit externen Dimmern geeignet.

Mindestabstand zwischen Lichtquelle und beleuchteten Objekten.

IP65 Eindringschutzklasse IP65.

Beschädigte Glasabdeckungen austauschen.

Das Produkt nicht in ungeeigneten Behältern entsorgen.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

SICHERHEITSHINWEISE FÜR ARBEITS-LEUCHTEN

a) Bitte lesen und beachten Sie alle Sicherheits- warnungen und -hinweise, die Sie zusammen mit dem Flutlichtstrahler erhalten.
b) Verwenden Sie den Flutlichtstrahler nicht in Gefahrenbereichen.
c) Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Lichtstrahl (auch nicht aus der Ferne).

d) Decken Sie die Linse nicht ab, während der Flutlichtstrahler in Betrieb ist. Der Flutlichtstrahler erwärmt sich während des Betriebs und kann Verbrennungen verursachen, wenn sich die Wärme staut.
e) Erlauben Sie Kindern nicht, den Flutlichtstrahler zu benutzen. Sie ist für den professionellen Gebraucht bestimmt. Kinder können unbeabsichtigt sich selbst oder andere Personen blenden.

2. MONTAGE

Aufstellen des Stativs (Abb. B-1, B-2)

1) Lösen Sie die Sicherungsschraube (6).
2) Ziehen Sie die Stativbeine (7) ganz heraus.
3) Ziehen Sie die Sicherungsschraube (6) wieder fest.
4) Stellen Sie das Stativ auf eine stabile, ebene Fläche.

Die Stativbeine (7) müssen immer ganz herausgezogen werden, um die Stabilität des Stativs zu gewährleisten und um zu verhindern, dass der Flutlichtstrahler wackelt oder umfällt. Zum Anpassen der Höhe des Stativs dürfen die Stativbeine nicht (auch nicht teilweise) eingeschoben werden. Der Abschnitt 'Betrieb / Einstellung' beschreibt das korrekte Vorgehen zum Einstellen der Höhe.

Anbringen der Montagestange (Abb. C)

1) Legen Sie die Montagestange (4) oben das Stativ. Richten Sie das mittlere Loch der Montagestange am Stativ aus.
2) Fixieren Sie die Montagestange (4) durch Anbringen einer Sicherungsschraube (3) durch das mittlere Loch.

Anbringen der Strahler (Abb. D-1, D-2)

1) Setzen Sie einen Strahler (1) auf jedes Ende der Montagestange (4). Richten Sie die Löcher in den Strahlerhaltungen an den Löchern am Ende der Montagestange aus.
2) Fixieren Sie die Strahler (1) durch Anbringen einer Sicherungsschraube (3) durch das Loch in den Strahlerhaltungen.
3) Bringen Sie den Kabelsplitter (8) mit Hilfe der Schraube (9) an der Montagestange (4) an.

3. MASCHINENDATEN

Verwendungszweck

Der Doppelflutlichtstrahler ist als mobile Beleuchtungslösung für die temporäre Verwendung vorgesehen und eignet sich nicht als dauerhafte Raumbeleuchtung.

TECHNISCHE DATEN

Modellnr. WL507AC
Eingang 220-240V~ 50Hz
Leistung 2x 20W (40W insgesamt)
Lichtstrom	2x 1600lm (3200lm insgesamt)
Abstrahlwinkel 100	°
Gewicht 2 kg
Höhe 80-126cm

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2-3.

1. LED-Leuchte
2. Sicherungsschraube
3. Sicherungsschraube
4. Montagestange
5. Sicherungsschraube
6. Sicherungsschraube
7. Stativ
8. Kabelsplitter
9. Schraube

4. BETRIEB

Halten Sie immer einen Mindestabstand von 0,5m zwischen den Strahlern (1) und beleuchteten Objekten ein. Objekte in zu geringer Entfernung können überhitzen.

inden Sie den Flutlichtstrahler

keinesfalls mit externen Dimmungsvorrichtungen. Der Flutlichtstrahler eignet sich nicht zur Verwendung mit externen Dimmungsvorrichtungen. Die Verwendung einer externen Dimmungsvorrichtung kann den Flutlichtstrahler bzw. den Stromkreis der Dimmungsvorrichtung irreparabel beschädigen. Verbinden Sie den Flutlicht-

strahler nur mit einer Steckdose mit 220-240V\~ 50Hz.

Einstellung (Abb. F-1, F-2)

Die Strahler können in jede Richtung eingestellt werden. Zum Einstellen der Richtung der Strahler gehen Sie wie folgt vor:

1) Lockern Sie die jeweilige Sicherungsschraube(n) (2)/(3) etwas.
2) Stellen Sie den oder die Strahler (1) in die gewünschte Richtung ein.
3) Ziehen Sie die Sicherungsschraube(n) (2)/(3) wieder fest.

Vorsicht beim Berühren der Strahler. Das Metallgehäuse der Strahler kann während des Gebrauchs heiß werden. Trennen Sie den Strahler vom Stromnetz und lassen Sie ihn ausreichend abkühlen, bevor Sie Einstellungen vornehmen.

Die Höhe des Stativs ist einstellbar. Zum Einstellen der Höhe gehen Sie wie folgt vor:

1) Lockern Sie die Sicherungsschraube (5) etwas.
2) Stellen Sie das Stativ auf die gewünschte Höhe ein, indem Sie das Rohr herausziehen oder hereinschieben.
3) Ziehen Sie die Sicherungsschraube (5) wieder fest.

5. WARTUNG

Der Flutlichtstrahler ist wartungsfrei und muss nur bei Bedarf von außen gereinigt werden.

Keinesfalls das Gehäuse der Strahler öffnen, es besteht ein Stromschlagrisiko.

Der Flutlichtstrahler besitzt keine wartungsfähigen Teile. Defekte Strahler müssen entsorgt werden.

Tauschen Sie die Strahler aus, wenn die Glasabdeckungen beschädigt sind. Beschädigte Strahler können nicht repariert werden und müssen entsorgt werden.

Die LED-Lichtquelle kann nicht ausgetauscht werden. Wenn die LED-Lichtquelle das Ende ihrer Lebensdauer erreicht hat, muss sie entsorgt werden.

Reinigung

Trennen Sie den Strahler vom Stromnetz und lassen Sie ihn ausreichend abkühlen, bevor Sie ihn reinigen. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliche Chemikalien. Verwenden Sie zur Reinigung ein trockenes oder leicht feuchtes Tuch.

UMWELT

alerhafte und/oder ausgesonderte elektrische oder elektronische Geräte müssen zu den entsprechenden Recycling- gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll. Nach der europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum ab dem Datum des ursprünglichen Kaufs garantiert frei von Material- und Verarbeitungsfehlern. Sollte das Produkt während dieses Zeitraums aufgrund von Material- und/oder Verarbeitungsfehlern ausfallen, wenden Sie sich bitte direkt an VONROC.

Folgende Umstände sind aus der Garantie ausgeschlossen:

• An der Maschine wurden von nicht autorisierten Servicestellen Reparaturen und/oder Änderungen vorgenommen oder versucht;
• Normaler Verschleiß;
• Das Gerät wurde missbräuchlich oder falsch verwendet oder unsachgemäß gewartet;
• Es wurden keine Originalersatzteile verwendet.

Dies ist die einzige ausdrückliche oder stillschweigende Garantie, die das Unternehmen übernimmt. Es gibt keine weiteren ausdrücklichen oder stillschweigenden Garantien, die über die hierin enthaltenen Angaben hinausgehen, einschließlich

der stillschweigenden Garantien der Gebrauchstauglichkeit und Eignung für einen bestimmten Zweck. VONROC haftet in keinem Fall für zufällige Schäden oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf die Reparatur oder den Austausch der nicht konformen Geräte oder Teile.

Das Produkt und die Bedienungsanleitung können Änderungen unterliegen. Technische Daten können ohne vorherige Ankündigung geändert werden.
