WL508AC - Beleuchtung Vonroc - Kostenlose Bedienungsanleitung

Produkttyp	Doppelscheinwerfer auf Stativ
Marke	Vonroc
Modell	WL508AC
Kategorie	Beleuchtung
Stromversorgung	220-240 V~, 50 Hz
Gesamtleistung	100 W (2 x 50 W)
Gesamtlichtstrom	8500 lm (2 x 4250 lm)
Abstrahlwinkel	100°
Schutzart	IP65
Verstellbare Höhe	84 bis 176 cm
Gewicht	3,6 kg
Lichtquelle	Integrierte LED, nicht austauschbar
Verwendungszweck	Temporäre mobile Beleuchtung
Mindestsicherheitsabstand	0,5 m zwischen Lampe und Objekten
Ausrichtungsverstellung	Ja, durch Feststellschrauben
Höhenverstellung	Ja, durch Fixierung des Rohres
Wartung	Gelegentliche Reinigung mit trockenem oder feuchtem Tuch
Garantie	Gemäß geltender Gesetzgebung
Ersatzteile	Nicht verfügbar (Projektor am Ende der Lebensdauer entsorgen)

Häufig gestellte Fragen - WL508AC Vonroc

Wie montiere ich den Scheinwerfer WL508AC?

Lösen Sie die Feststellschraube (6), ziehen Sie die Stativbeine (7) vollständig aus, dann ziehen Sie die Schraube wieder fest. Montieren Sie die Stützstange (4) oben am Stativ und befestigen Sie sie mit der Schraube (3). Setzen Sie jeden Scheinwerfer (1) auf ein Ende der Stange und befestigen Sie ihn mit einer Feststellschraube (3). Befestigen Sie den Kabeltrenner (8) mit der Schraube (9).

Wie stelle ich die Höhe des Stativs ein?

Lösen Sie die Rohrbefestigungen (5) leicht, ziehen Sie das Rohr auf die gewünschte Höhe aus oder ein, dann ziehen Sie die Befestigungen wieder fest.

Wie richte ich die Scheinwerfer aus?

Lösen Sie die Feststellschraube(n) (2)/(3) leicht, richten Sie den/die Scheinwerfer (1) wie gewünscht aus, dann ziehen Sie die Schrauben wieder fest. Achtung: Das Metallgehäuse kann sehr heiß werden; vor jeder Einstellung Netzstecker ziehen und abkühlen lassen.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie einen Mindestabstand von 0,5 Meter zwischen den Scheinwerfern (1) und den zu beleuchtenden Objekten ein, um Überhitzung zu vermeiden.

Kann ich einen Dimmer mit diesem Scheinwerfer verwenden?

Nein, der Scheinwerfer ist nicht für die Verwendung mit externen Dimmern ausgelegt. Dies könnte den Scheinwerfer oder den Dimmer irreversibel beschädigen. Schließen Sie ihn nur an eine 220-240 V~ 50 Hz Steckdose an.

Was tun, wenn die Glasabdeckung beschädigt ist?

Ersetzen Sie die Scheinwerfer, deren Glasabdeckung beschädigt ist. Beschädigte Scheinwerfer können nicht repariert werden und müssen entsorgt werden.

Wie reinige ich den Scheinwerfer?

Ziehen Sie den Netzstecker des Scheinwerfers und lassen Sie ihn abkühlen. Verwenden Sie ein trockenes oder feuchtes Tuch. Verwenden Sie keine Lösungsmittel, ätzende Produkte oder andere Chemikalien.

Ist die LED-Lichtquelle austauschbar?

Nein, die LED-Lichtquelle kann nicht ausgetauscht werden. Der Scheinwerfer muss entsorgt werden, wenn die LED das Ende ihrer Lebensdauer erreicht hat.

Wie sind die Garantiebedingungen?

VONROC-Produkte haben Garantie gegen Material- und Verarbeitungsfehler für die gesetzliche Dauer ab Kaufdatum. Die Garantie schließt nicht genehmigte Reparaturen, normale Abnutzung, Missbrauch und nicht originale Teile aus.

Was tun im Falle einer Störung oder Fehlfunktion?

Kontaktieren Sie direkt VONROC. Öffnen Sie das Gehäuse nicht: Es enthält keine reparierbaren Teile und es besteht die Gefahr eines Stromschlags.

BEDIENUNGSANLEITUNG WL508AC Vonroc

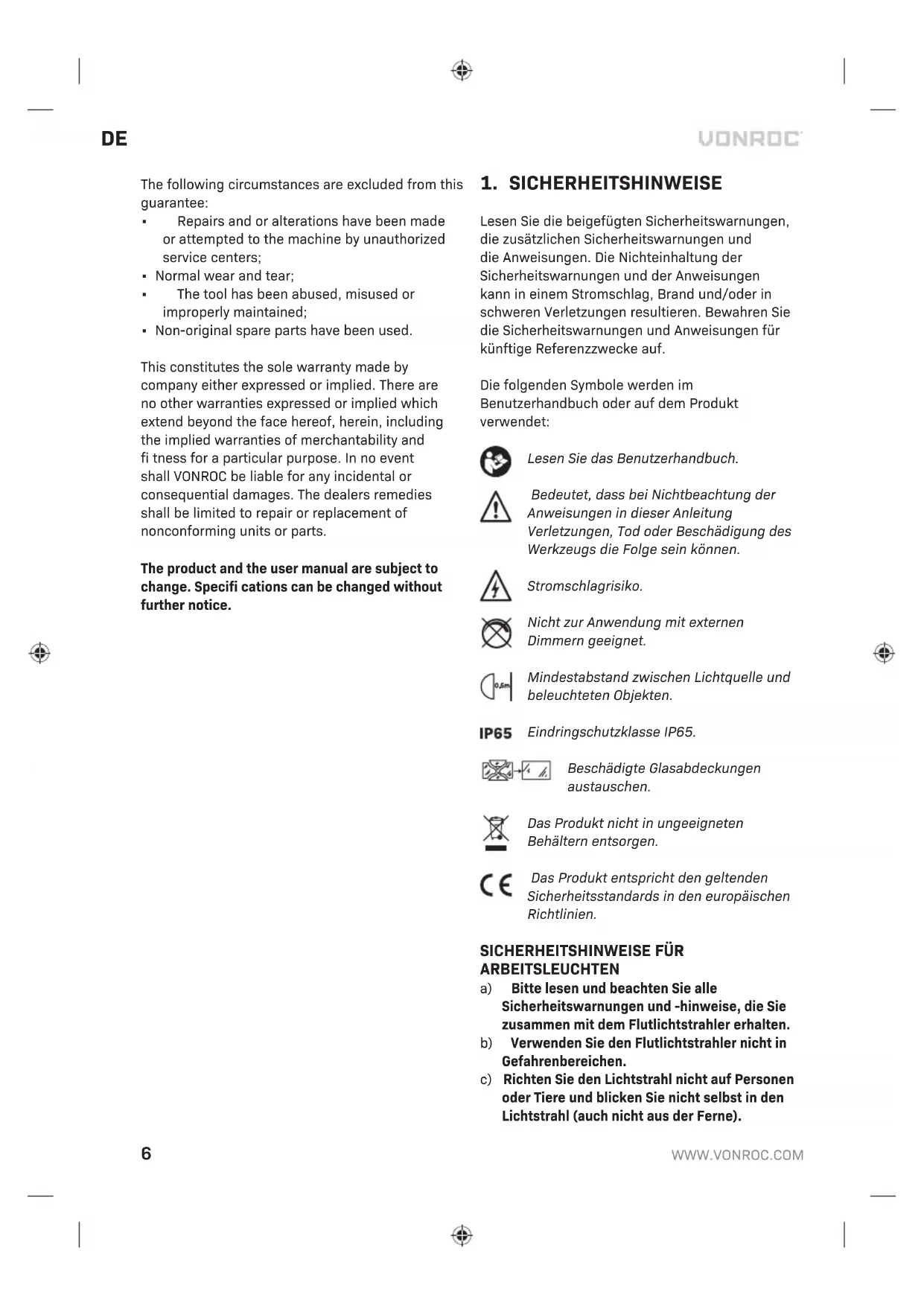

1. SICHERHEITSHINWEISE

Lesen Sie die beigefugten Sicherheitswannungen, die zusätzlichen Sicherheitswannungen und die Anweisungen. Die Nichteinhaltung der Sicherheitswannungen und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswannungen und Anweisungen für künftige Referenzzwecke auf.

Die folgenden Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein konnen.

Stromschlagrisiko.

Nicht zur Anwendung mit externen Dimmern geeignet.

Mindestabstand zwischen Lichtquelle und beleuchteten Objekten.

IP65 Eindringschutzklasse IP65.

4.4.4.1 Beschädigte Glasabdeckungen ausauschen.

Das Produkt nicht in ungeeigneten Behältern entsorgen.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

SICHERHEITSHINWEISE FÜR ARBEITSLEUCHTEN

a) Bitte lessen und beachten Sie alle Sicherheitswarnings und -hinweise, die Sie zusammen mit dem Flutlichtstrahler erhalten.
b) Verwenden Sie den Flutlichtstrahler nicht in Gefahrenbereichen.
c) Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Lichtstrahl (auch nicht aus der Ferne).

d) Decken Sie die Linse nicht ab, während der Flutlichtstrahler in Betrieb ist. Der Flutlichtstrahler erwartt sich während des Betriebs und kann Verbrennungen verursichen, wenn sich die Wärme staut.
e) Erlauben Sie Kindern nicht, den Flutlichtstrahler zu benutzen. Sie ist für den professionellen Gebraucht bestimmt. Kinder konnen unbeabsichtigt sich selbst oder andere Personenblenden.

2. MONTAGE

Aufstellen des Stativs (Abb. B)

1) Losen Sie die Sicherungsschraube (6).
2) Ziehen Sie die Stativbeine (7) ganz Heraus.
3) Ziehen Sie die Sicherungsschraube (6) wieder fest.
4) Stellen Sie das Stativ auf eine stabile, ebene Fläche.

Die Stativbeine (7) müssen immer ganz herausbezogen werden, um die Stabilität des Statis zu gewährleisten und um zu verhindern, dass der Flutlichtstrahler wackelt oder umfällt.

Anbringen der Montagestange (Abb. C)

1) Legen Sie die Montagestange (4) oben das Stativ. Richten Sie das mittlere Loch der Montagestange am Stativ aus.
2) Fixieren Sie die Montagestange (4) durch Anbringen einer Sicherungsschraube (3) durch das mittlere Loch.

Anbringen der Strahler (Abb. D-1, D-2)

1) Setzen Sie einen Strahler (1) auf jedem Ende der Montagestange (4). Richten Sie die Löscher in den Strahlerhaltungen an den Lächern am Ende der Montagestange aus.
2) Fixieren Sie die Strahler (1) durch Anbringen einer Sicherungsschraube (3) durch das Loch in den Strahlerhaltungen.
3) Bringen Sie den Kabelsplitster (8) mit Hilfe der Schraube (9) an der Montagestange (4) an.

3. MASCHINENDATEN

Verwendungszweck

Der Doppelfl utlichtstrahler ist als mobile Beleuchungslosung fur die temporare Verwendung vorgesehen und eignet sich nicht als dauerhafte Raumbeleuchtung.

TECHNISCHE DATEN

Modellnr.	WL508AC
Eingang 220-240V~ 50Hz
Leistung 2x 50W (100w insgesamt)
Lichtstrom 2x 4250lm (8500lm insgesamt)
Abstrahlwinkel	100°
Gewicht	3,6kg
Höhe 84-176cm

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2-3.

1. LED-Leuchte
2. Sicherungsschraube
3. Sicherungsschraube
4. Montagestange
5. Rohrschelle
6. Sicherungsschraube
7. Stativ
8. Kabelslicer
9. Schraube

4. BETRIEB

Halten Sie immer einen Mindestabstand von 0,5m zwischen den Strahlern (1) und beleuchteten Objekten ein. Objekte in zu geringer Entfernung können überhitzen.

binden Sie den Flutlichtstrahler keinesfalls mit externen

Dimmungsvorrichtungen. Der Flutlichtstrahler eignet sich nicht zur Verwendung mit externen Dimmungsvorrichtungen. Die Verwendung einer externen Dimmungsvorrichtung kann den Flutlichtstrahler bzw. den Stromkreis der Dimmungsvorrichtung irreparabel beschädigen. Verbinden Sie den Flutlichtstrahler nur mit einer Steckdose mit 220-240V~50Hz.

Einstellung (Abb. F-1, F-2)

Die Strahler können in jeder Richtung eingestellt werden. Zum Einstellen der Richtung der Strahler gehen Sie wie folgt vor:

1) Lockern Sie die jeweilige Sicherungsschraube(n) (2)/(3) etwas.

DE

2) Stellen Sie den oder die Strahler (1) in die gewünschte Richtung ein.
3) Ziehen Sie die Sicherungsschraube(n) (2)/(3) wieder fest.

Vorsicht beim Berühren der Strahler. Das Metallgehause der Strahler kann während des Gebrauchs besteht werden. Trennen Sie den Strahler vom Stromnetz und halten Sieihn ausreichend abkühlen, bevor Sie Einstellungen vornehmen.

Die Höhe des Stativs ist einstellbar. Zum Einstellung der Höhe gehen Sie wie folgt vor:

1) Lockern Sie die Rohrschelle(n) (5) etwas.
2) Stellen Sie das Stativ auf die gewünschte Höhe ein, indem Sie das Rohr Herausziehen oder hereininschieben.
3) Ziehen Sie die Rohrschelle(n) (5) wieder fest.

5. WARTUNG

Der Flutlichtstrahler ist wartungsfrei und muss nur bei Bedarf von außen gereinigt werden.

Keinesfalls das Gehäuse der Strahler öffnen, es besteht ein Stromschlagrisiko.

Der Flutlichtstrahler besitzt keine wartungsfähigen Teile. Defekte Strahler müssen entsorgt werden.

Tauschen Sie die Strahler aus, wenn die Glasabdeckungen beschädigt sind. Beschädigte Strahler können nicht repariert werden und müssen entsorgt werden.

Die LED-Lichtquelle kann nicht ausgetauscht werden. Wenn die LED-Lichtquelle das Ende ihrer Lebensdauer erreicht hat, muss sie entsorgt werden.

Reinigung

Trennen Sie den Strahler vom Stromnetz und lessen Sieihn ausreichend abkühlen,bevor Sie ihn reinigen.Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ahnliche Chemikalien. Verwenden Sie zur Reinigung ein trockenes oder leicht feuchtes Tuch.

UMWELT

hlerhafte und/oder ausgesonderte elektrische oder elektronische Geräte,müssen zu den entsprechendenRecyclingorten gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmull. Nach der europäischen Richtlinie 2012/19/ EC über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum ab dem Datum des ursprünglichen Kaufs garantiert frei von Material- und Verarbeitungsfehlern. Soltte das Produkt während dieser Zeitaums aufgrund von Material- und/oder Verarbeitungsfehlern ausfallen, wenden Sie sichitte direkt an VONROC.

Folgende Umstände sind aus der Garantie ausgeschlossen:

An der Maschine wurden von nicht autorisierten Servicestellungen Reparaturen und/oder Änderungen vorgenommen oder versucht;
Normaler Verschleif;
Das Gerät wurde missbrauchlich oder falsch verwendet oder unsachgemäß gewartet;
- Es wurden keine Originalersatzteile verwendet.

Dies ist die einzige ausdrückliche oder stillschweigende Garantie, die das Unternehmen übernimmt. Es gibt keine weiteren ausdrücklichen oder stillschweigenden Garantien, die über die hierin enthaltenen Angaben hinausgehren, einschließlich der stillschweigenden Garantien der Gebrauchstauglichkeit und Eignung für einen bestimmen Zweck. VONROC haftet in keinem Fall für zufällige Schäden oder Folgeschäden. Die Rechtsmittel des Handlers beschränken sich auf die Reparatur oder den Austausch der nicht konformen Geräte oder Teile.

Das Produkt und die Bedienungsanleitung können Änderungen unterliegen. Technische Daten können ohne vorherige Ankündigung geändert werden.

1. VEILIGHEIDSINSTRUCTIES

IP65 Beschermingsklasse IP65.

TECHNISCHE SPECIFICATIONS

Modelnr.	WL508AC
Ingang 220-240V~ 50Hz
Vermogen 2x 50W (100w total)
Lichtstroom 2x 4250lm (8500lm total)
Stralingshoek	100°
Gewicht	3,6kg
Hoogte 84 - 176cm

BESCHRIJVING
