Producttype	Dubbele projector op statief
Merk	Vonroc
Model	WL508AC
Categorie	Verlichting
Voeding	220-240 V~, 50 Hz
Totaal vermogen	100 W (2 x 50 W)
Totale lichtstroom	8500 lm (2 x 4250 lm)
Straalhoek	100°
Beschermingsgraad	IP65
Verstelbare hoogte	84 tot 176 cm
Gewicht	3,6 kg
Lichtbron	Ingebouwde niet-vervangbare LED
Beoogd gebruik	Tijdelijke mobiele verlichting
Minimale veiligheidsafstand	0,5 m tussen de lamp en objecten
Oriëntatie-instelling	Ja, met borgschroef
Hoogte-instelling	Ja, door bevestiging van de buis
Onderhoud	Incidentele reiniging met droge of vochtige doek
Garantie	Volgens geldende wetgeving
Reserveonderdelen	Niet beschikbaar (projector aan het einde van zijn levensduur weggooien)

Veelgestelde vragen - WL508AC Vonroc

Hoe monteer ik de projector WL508AC?

Draai de borgschroef (6) los, trek de poten van het statief (7) volledig uit en draai de schroef weer vast. Plaats de steunbalk (4) bovenop het statief en bevestig deze met de schroef (3). Plaats elke projector (1) op een uiteinde van de balk en zet vast met een borgschroef (3). Bevestig de kabelseparator (8) met de schroef (9).

Hoe stel ik de hoogte van het statief in?

Draai de buisbevestigingen (5) iets los, trek de buis uit of duw hem in tot de gewenste hoogte en draai de bevestigingen weer vast.

Hoe richt ik de projectoren?

Draai de borgschroef/schroeven (2)/(3) iets los, richt de projector(s) (1) zoals gewenst en draai de schroeven weer vast. Let op: de metalen behuizing kan erg heet worden; haal de stekker eruit en laat afkoelen voordat u aanpassingen doet.

Wat is de veiligheidsafstand die moet worden aangehouden?

Houd een minimale afstand van 0,5 meter aan tussen de projectoren (1) en de te verlichten objecten om oververhitting te voorkomen.

Kan ik een dimmer gebruiken met deze projector?

Nee, de projector is niet ontworpen voor gebruik met externe dimmers. Dit kan de projector of de dimmer permanent beschadigen. Sluit alleen aan op een stopcontact van 220-240 V~ 50 Hz.

Wat moet ik doen als de glazen afdekking beschadigd is?

Vervang de projectoren waarvan de glazen afdekking beschadigd is. Beschadigde projectoren kunnen niet worden gerepareerd en moeten worden weggegooid.

Hoe reinig ik de projector?

Haal de stekker van de projector eruit en laat hem afkoelen. Gebruik een droge of vochtige doek. Gebruik geen oplosmiddelen, bijtende producten of andere chemicaliën.

Is de LED-lichtbron vervangbaar?

Nee, de LED-lichtbron kan niet worden vervangen. De projector moet worden weggegooid wanneer de LED het einde van zijn levensduur bereikt.

Wat zijn de garantievoorwaarden?

VONROC-producten zijn gegarandeerd tegen defecten in onderdelen en fabricage voor de wettelijke duur vanaf de aankoopdatum. De garantie dekt geen niet-goedgekeurde reparaties, normale slijtage, misbruik en niet-originele onderdelen.

Wat te doen bij een storing of defect?

Neem rechtstreeks contact op met VONROC. Open de behuizing niet: deze bevat geen te repareren onderdelen en er bestaat risico op elektrische schokken.

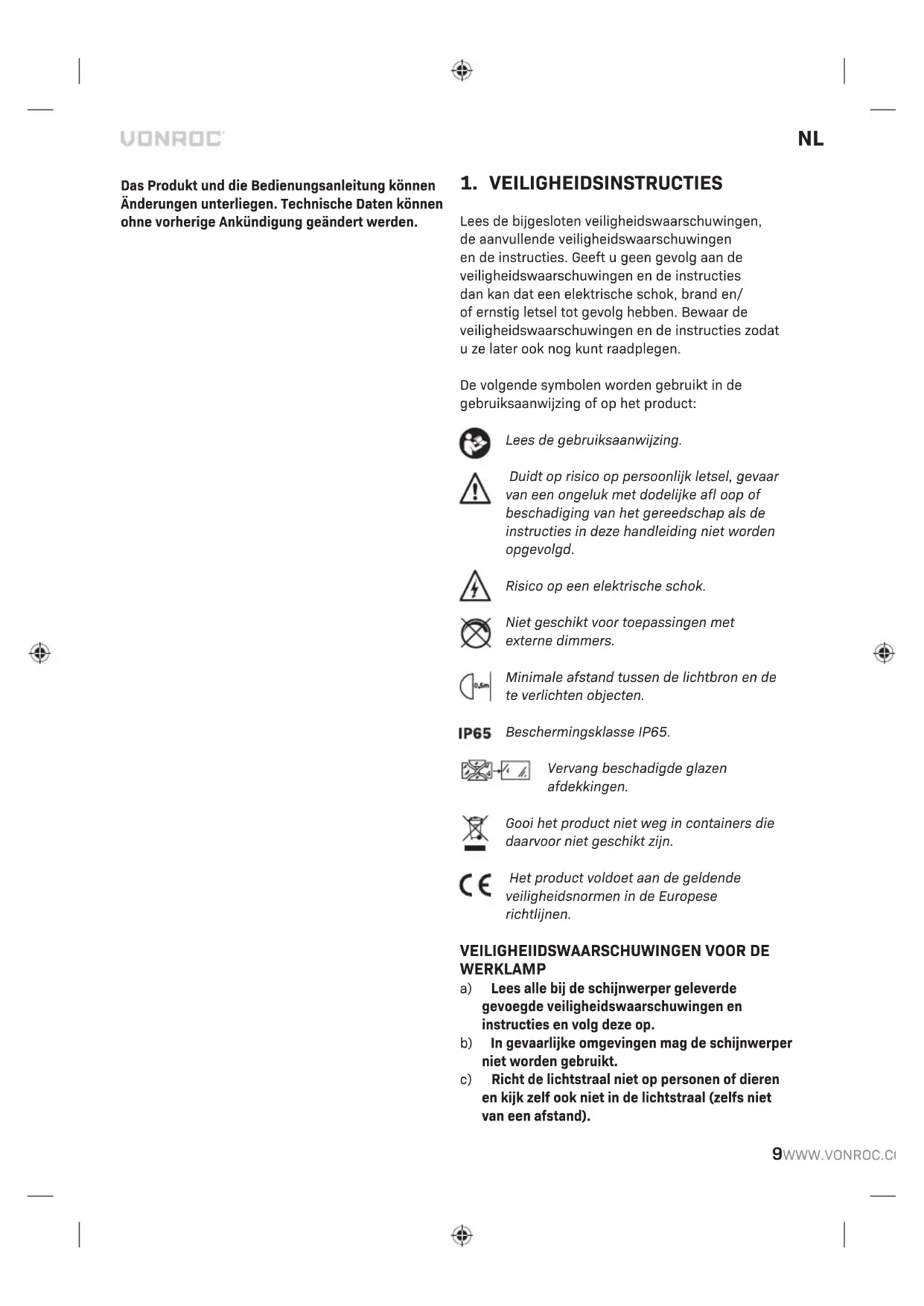

GEBRUIKSAANWIJZING WL508AC Vonroc

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Geeft u geen gevolg aan de verilgheidswaarschuwingen en de instructies dan kan dat een elektrische schok, brand en/ of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwingen en de instructies zodat u ze later ook nog kunt raadplegen.

De volgende symbolen worden gebruikt in de gebruiksaanwijzing of op het product:

Lees de gebruiksaanwijzing.

Duidt op risico op persoonlijk letsel, gevaar van een ongeluk met dodelijkke afloop of beschadiging van het gereedschap als de instructies in deze handleiding nicht worden opgevolgd.

Risico op een elektrische schok.

Niet geschikt voor toepassenen met externe dimmers.

Minimale afstand:tussen de lichtbron en de te verlachten objecten.

Vervang beschadigde glazen afdekkingen.

Gooi het product Niet weg in containers die waarvoortiet geschikt+zijn.

Het product voldoet aan de geldende veiligheidsnormen in de Europese richtlijnen.

VEILIGHEIIDSWAARSCHUWINGEN VOOR DE WERKLAMP

a) Lees alle bij de schijnwerper geleverde gevoegde veiligheidswaarschuwingen en instructies en volg deze op.
b) In gevaarlijke omgevingen mag de schijnwerper Niet worden gebruikt.
c) Richt de Lichtstraße损坏 op Personen of dieren en kijk zich ook损坏 in de Lichtstraße (zelfs损坏 van een afstand).

d) De lens nicht afdekken als de schijnwerper is ingeschakeld. Tijdens de werkung zal de schijnwerper warm worden en kan brandwonden veroorzaken als worden toegestaand dat de schijnwerper nog meer warmte opbouwt.
e) Kinderen nicht toestaan om de schijnwerper te gebruiken. De werklamp is bedoeld voor professioneel gebruik. Kinderen können zichelf of andere Personen onbedoeld verblinden.

2. MONTAGE

Plaats de driepoot (Afb. B)

1) Draai de borgschroef (6) los.
2) De poten van de standard (7) volledig uitschuiven.
3) Draai de borgschroef (6) weer vast.
4) Plaats de driepoot op een stevige en vlakke ondergrond.

De poten van de standard (7) moeten algid volledig worden uitgeschoven, zodate stabilititeit van de driepoot is gegardeerd en worden voorkomen dat de schijnwerper kantelt/omvalt.

Plaats de steunbalk (Afb. C)

1) Plaats de steunbalk (4) op de driepoot. Het middengat van de steunbalk met de driepoot uitlijnen.
2) Bevestig de steunbalk (4) op de juiste plaats door een borgschoef (3) via het middengat vast te draaien.

Plaatsen van de verlichting (Afb. D-1, D-2)

1) Plaats een schijnwerper (1) aan elke kant van de steunbalk (4). Het gat in de klemmen van de schijnwerpers uitlijnen met het gat aan elk uiteinde van de steunbalk.
2) Bevestig de schijnwerpers (1) op de juiste plaats door een borgschoef (3) via het gat in de klemmen van de schijnwerpers vast te draaien.
3) Bevestig de kabelsplitster (8) op de steunbalk (4). Gebruik hiervoorde schroeven (9).

3. INFORMATIE OVER DE MACHINE

Bedoeld gebruik

De dubbele schijnwerper is bedoeld als een verplaatsbare verlichting voor tijdelijk gebruik en is Niet geschikt voor permanente verlichting van een ruimte.

De nummers in deze tekst verwijzen maar de diagrammen op pagina 2-3.

1. LED-verlichting
2. Borgschoef
3. Borgschoroef
4. Steunbalk
5. Buisklem
6. Borgschoroef
7. Driepoot
8. Kabelsplitster
9. Schroef

4. WERKING

Zorg voor een minimale afstand van 0,5m tussen de schijnwerpers (1) en enig te verlichten object. Objecten die te zicht bij de schijnwerpers staan, hunnen möglichk oververhitten.

chijnwerpers aan geen enkel vorm van externe dimmers koppelen. De schijnwerper is Niet geschikt om in combinatie met dimmers gebrukt te worden. Het gebruik van een externe dimmer kan tot permanente schade aan de schijnwerper en/of het circuit van de dimmer leiden. De schijnwerper uitsluitend op een reguliere bron van 220-240V~50Hz aansluiten.

Aanpassing (Afb. F-1, F-2)

De schijnwerpers können in elke richting worden ingesteld. Om de richting van de schijnwerpers in te stellen, gaat u als volgt te werk:

1) De van toepassing zichnde borgschroef /borgschemeven (2)/(3) iets losdraien.
2) De schijnwerper(s) (1) in de gewenste richting instellen.

3) De borgschroef/borgschoveen (2)/(3) wee vastdraaien.

Wees voorzichtig bij het aanraken van de schijnwerpers. De metalen behuizing van de schijnwerpers kanijdens de werkking heet worden. De schijnwerper van de voedingsbron scheiden en voldoende lately afkoelen, voordat enige aanpassinguitgevoerdGaat worden.

De hoogte van de driepoot kan worden aangepast. Om de hoogte in te stellen, gaat u als volgt te werk:

1) De buisklem(men) (5) ifs losdraaien.
2) Stel de driepoot in op de gewenste hoogte, door de buis resp. poot in of uit te schuiven.
3) De buisklem(men) (5) weir vastdraaien.

5. ONDERHOUD

De schijnwerper is onderhoudsvrij en alleen het regelmatig reinigen van de buitenkant is van toepassing.

De behuizing van de schijnwerper Niet openen, waar dit tot een elektrische schok kan leiden. De schijnwerper bevat geen onderdelen die要去en worden onderhonden. Schijnwerpers die nicht meer goed functioneren,要去en worden afgevoerd.

Vervang de schijnwerpers als de glazen afdekking is beschadigd.

Beschadigde schijnwerpers können nicht worden gerepareerd en dieren afgevoerd te worden.

De LED-lichtbron kan nicht worden

vervangen. Als de LED-lichtbron aan het einde van de levensduur is gekomen, dient de schijnwerper afgevoerd te worden.

Schoonmaken

De schijnwerper van de voedingsbron scheiden en voldoende lately afkoelen, voordat het gereinigd gaat worden. Gebruik geen oplosmiddelen, bijtende renigingsmiddelen of soortgelijke chemische producten. Gebruik een droge of vochtige doek voor het reinigen.

MILIEU

goed functionerende en/of afgedankte elektrische of elektronische apparaten要去en bij de juiste inzamelpunten voor recycling worden aangeboden.

Alleen voor landen in de EG

Gooi geen elektrisch gereedschap bij het huisvuil. Volgens de Europese richtlijnen 2012/19/EC betreffende afgedankte Elektrische en Elektronische apparatuur en de implementatie hiervan in nationaalrecht, moeten elektrische gereedschappen die Niet langer gebruikt worden apart ingezameld en weggegoid worden op een milieuvriendelijk manier.

GARANTIE

Producten van VONROC worden op basis van de hoogste kwaliteitsnormen ontwikkeld en+zijn gegarandeerd vrij van defecten, zowel voor wat betreft het materiaal als de afwerking, gedurende de door de wet bepaaldeperiode,startend vanaf de datum van de originele aankoop.Mocht het product gedurende dezeperiode enige storingen vertonen als gevolg van gebrekkig materiaal en/of gebrekkige afwerking,dient direct contact met VONROC opgenomen te worden.

De volgende omstandigheden zijn uitgesloten van de garantie:

• Reparatie en/of wijzigingen die door en nicht erkend servicecentrum aan de machine werk/ werden aangebracht of waartoe een poging werk ondernomen;
  Normale slijtage;
• Het gereedschap werd misbruikt, verkeerd werd gebruikt en/of onjuist werd onderhonden;
• Niet-originele reserveonderdelen werden gebrukt.

Dit betreft de enige garantie die door de organisatie, impliciet of expliciet, worden aangeboden. Geen andere garanties, impliciet noch expliciet, die verder strekken dan deze garantie, inclusief de implicitete garanties inzake de verkoopbaarheid en geschiktheid voor een specifi ek doel. In geen geval za VONROC aansprakelijk zichoor voor incidentele schade of gevolgschade. De oplossingen van de dealers zullen beperkt zich tot de reparatie of het verrangen van Niet-conforme eenheden of onderdelen.

FR

Het product en de gebruiksaanwijzing kunnen worden gewijzigd. Specifi caties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
