WL508AC - Iluminat Vonroc - Manual de utilizare gratuit

Tip produs	Proiector dublu pe trepied
Marcă	Vonroc
Model	WL508AC
Categorie	Iluminat
Alimentare	220-240 V~, 50 Hz
Putere totală	100 W (2 x 50 W)
Flux luminos total	8500 lm (2 x 4250 lm)
Unghiul fasciculului	100°
Indice de protecție	IP65
Înălțime reglabilă	84 până la 176 cm
Greutate	3,6 kg
Sursă de lumină	LED integrat, neînlocuibil
Utilizare prevăzută	Iluminat mobil temporar
Distanță minimă de siguranță	0,5 m între lampă și obiecte
Reglare orientare	Da, prin șurub de blocare
Reglare înălțime	Da, prin fixare țeavă
Întreținere	Curățare ocazională cu lavetă uscată sau umedă
Garanție	Conform legislației în vigoare
Piese de schimb	Nu sunt disponibile (proiectorul se aruncă la sfârșitul vieții)

Întrebări frecvente - WL508AC Vonroc

Cum se asamblează proiectorul WL508AC?

Slăbiți șurubul de blocare (6), întindeți complet picioarele trepiedului (7), apoi strângeți din nou șurubul. Montați bara de susținere (4) în partea de sus a trepiedului și fixați-o cu șurubul (3). Plasați fiecare proiector (1) pe un capăt al barei și fixați cu un șurub de blocare (3). Fixați separatorul de cablu (8) cu șurubul (9).

Cum se reglează înălțimea trepiedului?

Slăbiți ușor fixările țevii (5), întindeți sau retractați țeava la înălțimea dorită, apoi strângeți fixările.

Cum se orientează proiectoarele?

Slăbiți ușor șurubul/șuruburile de blocare (2)/(3), orientați proiectorul/proiectoarele (1) după cum doriți, apoi strângeți șuruburile. Atenție: carcasa metalică poate deveni foarte fierbinte; deconectați și lăsați să se răcească înainte de orice reglare.

Care este distanța de siguranță care trebuie respectată?

Mențineți o distanță minimă de 0,5 metri între proiectoare (1) și obiectele de iluminat pentru a evita supraîncălzirea.

Pot folosi un variator de intensitate cu acest proiector?

Nu, proiectorul nu este conceput pentru a fi utilizat cu variatoare externe. Acest lucru ar putea deteriora ireversibil proiectorul sau variatorul. Conectați numai la o priză de 220-240 V~ 50 Hz.

Ce să fac dacă capacul de sticlă este deteriorat?

Înlocuiți proiectoarele al căror capac de sticlă este deteriorat. Proiectoarele deteriorate nu pot fi reparate și trebuie aruncate.

Cum se curăță proiectorul?

Deconectați proiectorul și lăsați-l să se răcească. Utilizați o lavetă uscată sau umedă. Nu utilizați niciun solvent, produs caustic sau alt produs chimic.

Sursa de lumină LED este înlocuibilă?

Nu, sursa de lumină LED nu poate fi înlocuită. Proiectorul trebuie aruncat atunci când LED-ul ajunge la sfârșitul duratei sale de viață.

Care sunt condițiile de garanție?

Produsele VONROC sunt garantite împotriva defectelor de piese și de manoperă pe durata legală de la data achiziției. Garanția exclude reparațiile neautorizate, uzura normală, utilizarea abuzivă și piesele neoriginale.

Ce să fac în caz de defecțiune sau funcționare defectuoasă?

Contactați direct VONROC. Nu deschideți carcasa: nu conține piese reparabile și există risc de electrocutare.

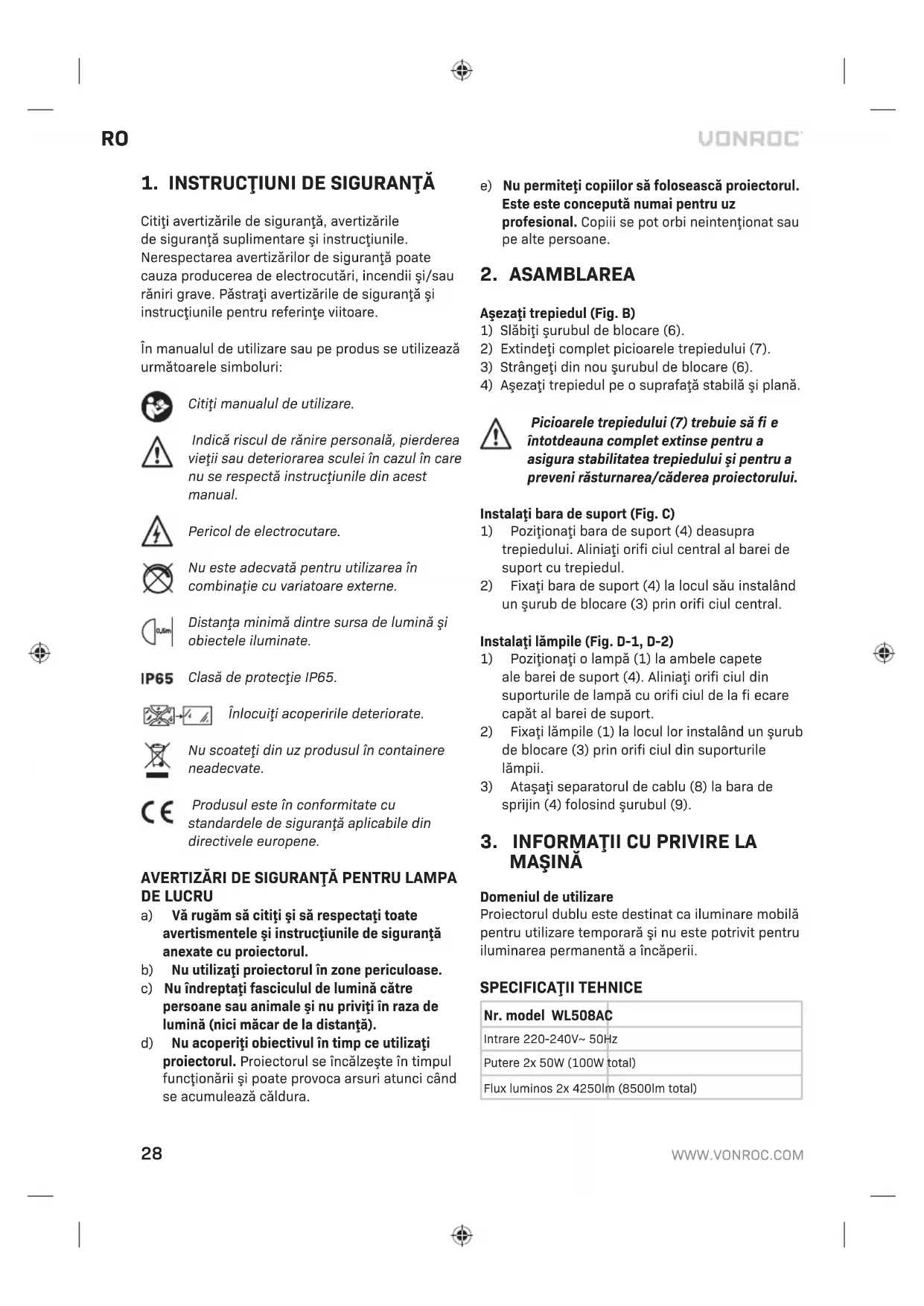

MANUAL DE UTILIZARE WL508AC Vonroc

Citiţi avertizările de siguranta, avertizările de siguranta suplimentare si instruţiunile.

Nerespectarea averitzarilor de siguranta poate cauza producerea de electrocutari, incendii si/sau raniri grave. Pstrahti averitzarile de siguranta si instructiunile pentru referinte viitoare.

In manualul de'utilizare sau pe produs se utilizeazurmatoarele symboluri:

Citi temanualul deutilizare.

Indica riscul de ranire personala, pierderea vietii sau deteriorarea sculei in cazul in care nu se respecta instruciunile din aesst manual.

Pericol de electrocutare.

Nu este adefcvata pentru utilizarea in combinatie cu variatoare externe.

Distanta minimă dentre sursa de luminăși obiectele iluminate.

IP65 Clasa de protecţie IP65.

Iinlocui acoperirile deteriorate.

Nu scoatei din uz produsul in containereneadevate.

Produsul este in conformitate cu standardele de siguranta aplicabile din directivele europene.

AVERTIZÄRIDE SIGURANTA PENTRU LAMPA DE LUCRU

a) Vă rugăm să cititiși să respectateți totae avertismenteleși instructiunile de siguranta anexate cu projectorul.
b) Nuutilizati projectorul in zone periculoase.
c) Nu ndrepta fasiculul de lumina catre persone sau animale si nu priviti in raza de lumina (nici macar de la distanţă).
d) Nu acoperiti obiectivul in tamp ce utilizesi projectorul. Projectorul se incalzeoste in tampul functionarii si poate provoca arsuri atunci cand se acumuleaza caldura.

e) Nu permitei copilor sa foloseasca projectorul. Este este conceputa numai pentru uz profesional. Copiii se pot orbi neintentionat sau pe alte persone.

2. ASAMBLAREA

Asezati trepiedul (Fig. B)

1) Slabiti surubul de blocare (6).
2) Extindeti complet picoarele trepiedului (7).
3) Strangeti din nou surubul de blocare (6).
4) Asezati trepiedul pe o suprafata stabila si plana.

Picioarele trepiedului (7) trebuie sa fi e intotdeauna complet extinse pentru a asigura stabilitatea trepiedului si pentru a preveni răsturnarea/căderea projectorului.

Instalati bara de suport (Fig. C)

1) Pozitionati bara de suport (4) deasupra trepiedului. Aliniati orifi ciul central al barei de suport cu trepiedul.
2) Fixa ti bara de suport (4) la locul sau instaland un surub de blocare (3) prin orifi ciul central.

Instalati Iampile (Fig. D-1, D-2)

1) Pozitionati o lampa (1) la ambele capete ale barei de suport (4). Aliniati orifi ciul din suporturile de lampa cu orifi ciul de la fi ecare capat al barei de suport.
2) Fixati lampile (1) la locul lor instalaland un surub de blocare (3) prin orifi ciul din suporturile lampii.
3) Atasati separatorul de cablu (8) la bara de sprijin (4) folosind surubul (9).

3. INFORMATIICU PRIVIRE LA MAŞINA

Domeniul deutilizare

Projectorul dublu este destinat ca iluminare mobila pentru utilizes temporarași nu este potrivit pentru iluminarea permanenta a incaperii.

SPECIFICATI TEHNICE

Nr. model WL508AC

Intrare 220-240V~ 50Hz

Putere 2x 50W (100W total)

Flux luminos 2x 4250lm (8500lm total)

Unghiul fasciculului	100 °
Greutate	3,6 kg
Lungime 84-176cm

DESCRIBE

Numerele din text se refera la diagramele de la paginile 2-3.

1. Indicator luminos LED
2. Surubul de blocare
3. Surubul de blocare
4. Bar de suport
5. Clemà pentru tub
6. Surubul de blocare
7. Trepied
8. Separator de cablu
9. Surub

4. OPERAREA

Asigurați va că pastrați o distanța minimă de 0,5 m intré lampi (1)și orice obiecte illuminate. Obiectele care sunt așezate prea aproape se pot suprâncălzi.

conecta proiectorul la variatoare exter de niciun fel. Proiectorul nu est potrivit pentru utiliser cu variatoare exter. Folosirea unui variator de intensitate extern poate provoca daune ireparabile la projector si/sau la circuitul variatorului. Conecta proiectorul doar la o priza obisnuita de 220-240V\~ 50Hz.

Ajustare (Fig F-1,F-2)

Lampile pot fi directionate in orice orientare.
Pentru a regla orientarea Iampilor, urmati urmatorii
pasi:

1) Slabiti uşor suruburile de blocare (2)/(3).
2) Reglati Iampile (1) la orientarea dorita.
3) Strangeti din nou suruburile de blocare (2)/(3).

Aveti grijá cánd atingeti lampile. Carcasa metalica a lampilor poate deveni fi erbinte in timpul functionarii. Deconnectati projectorul de la sursa de alimentare si lasati-l sa se raceaasca sufí ciert inainte de a face orice reglare.

Inaltimea trepiedului poate fi reglata. Pentru a regla inaltimea, urmati urmatorii pa:

1) Slabiti uşor Şuruburile de blocare (5).
2) Reglati trepiedul la inaltimea dorita prin extinderea sau retragerea tubului.
3) Strangeti din nou suruburile de blocare (5).

5. INTRETINEREA

Projectorul nu necessities intretnere si necessities doar curatare exterioroara ocazionala.

Nu deschideti carcasa lampilor, exista riscul de electrocutare. Proiectorul nu contine piese reparabile. Lampile defece trebuie reparate.

Inlocuti lampile in cazul in care capacele de sticlă se deteriorioreza.

Lampile deteriorate nu pot fi reparate si trebuie aruncate.

Sursa de lumină LED nu este înlocuibila.
Când sursa de lumină LED a ajuns la sfárgitol duratei de viață, lampa trebuie eliminata.

Curatare

Deconecta proiectorul de la sursa de alimentare si lasati-I sa se raceasca suficiient inainte de curatare. Nuutilizati solventi, produse de curatare caustice Sau substante chimice similare. Utilizi o capa uscata sau umeda pentru curatare.

MEDIU

Aparatele electrice sau electronice deteriorate 山 /sau defecttre trebuie colectate in locurile de reciclare corespunzatoare.

Numai pentru târile din CE

Nu aruncați echipamentele actionate electric impreună cu gunoiul menajer. Conform Indicatiei europene 2012/19/CE pentru echipamentelecricce si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate intro manieră ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate si sunt garantate in privinta materialelor si a manoperei pentru intreaga

RO

RO

perioada de'utilizar in garantie,incepand cu data achizietei. In cazul in care produsul prezinta defeciuni in perioada de garantie din cauza materialului defect si/sau a manoperei,contactati direct VONROC.

Urmatoarele circumstande sunt excluse de la aceasta garantie:

• Reparatiile sau modifi carile care realizate sau care s-au incercat a fi efectuate de centre de service neAutorizate;
• Uzura in conditiu normale de'utilizare;
• Unealta care a fost abuzata, utilizesa intr-un mod negljent sau intretinută in mod inadeqvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garantția companiei, explicită tau implică. Nu există alte garantții explicite tau implicite care să se extimdă dincolo de cele indicate aici, incluzând garantțile, vendabilitatea tau adecvara pentru un anumit scop. In nicio situție, VONROC nu este responsabil pentru daunele incidentale tau consecventaile. Reparatiile efectuate de reprezentant trebuie să e limitate la reparatiile sau la inlocuirea unităților tau a pieselor neconforme.

Produsul si manualul de'utilize pot suferi modificari. Specificaţile se pot modifica fără notifi care prealabila.
