WL507AC - Osvětlení Vonroc - Bezplatný návod k obsluze

Typ produktu	Dvojitý mobilní projektor
Značka	Vonroc
Model	WL507AC
Napájení	220-240V~ 50Hz
Celkový výkon	40 W (2 x 20 W)
Celkový světelný tok	3200 lm (2 x 1600 lm)
Naklonění paprsku	100°
Nastavitelná výška	80 až 126 cm
Hmotnost	2 kg
Stupeň krytí	IP65
Určené použití	Dočasné mobilní osvětlení
Světelný zdroj	LED nevyměnitelná
Bezpečnostní vzdálenost	minimálně 0,5 m od objektů
Orientace reflektorů	Nastavitelná ve více směrech
Stativ součástí	Ano, s pojistným šroubem
Podpěrná tyč součástí	Ano
Materiály	Kov a plast
Údržba	Příležitostné čištění suchým nebo vlhkým hadříkem
Bezpečnost	Nepoužívejte s externím stmívačem
Náhradní díly	Žádné opravitelné, vyměňte, pokud je sklo poškozeno
Záruka	V souladu s právními předpisy, kontaktujte VONROC
Recyklace	DEEE - nevyhazujte s domovním odpadem

Často kladené otázky - WL507AC Vonroc

Jak sestavit dvojitý reflektor WL507AC?

Povolte pojistný šroub (6), zcela roztáhněte nohy stativu (7), poté opět utáhněte. Nasaďte podpěrnou tyč (4) na vrchol stativu a upevněte ji šroubem (3). Umístěte každý reflektor (1) na jeden konec tyče a upevněte pojistnými šrouby (3). Upevněte oddělovač kabelů (8) šroubem (9).

Mohu s tímto reflektorem použít externí stmívač?

Ne, reflektor není určen k použití s externími stmívači. Použití stmívače může nevratně poškodit reflektor nebo obvod stmívače. Zapojujte pouze do zásuvky 220-240V~ 50Hz.

Jaký je celkový výkon a světelný tok?

Celkový výkon je 40 W (2 x 20 W) a celkový světelný tok je 3200 lumenů (2 x 1600 lm).

Je reflektor vhodný pro venkovní použití?

Ano, stupeň krytí IP65 jej chrání proti prachu a vodním stříkům, je vhodný pro dočasné venkovní použití.

Jak nastavit orientaci reflektorů?

Mírně povolte pojistné šrouby (2)/(3), nasměrujte reflektory (1) podle potřeby, poté šrouby utáhněte. Pozor: kryt může být horký, před nastavením nechte vychladnout.

Je LED světelný zdroj vyměnitelný?

Ne, LED světelný zdroj není vyměnitelný. Na konci životnosti musí být reflektor zlikvidován v souladu s předpisy o DEEE.

Jak čistit reflektor?

Odpojte zařízení a nechte vychladnout. Použijte suchý nebo vlhký hadřík. Nepoužívejte rozpouštědla, žíraviny ani chemické prostředky.

Co dělat, když je sklo reflektoru poškozeno?

Okamžitě vyměňte reflektor, pokud je skleněný kryt poškozen. Poškozené reflektory nelze opravit a musí být zlikvidovány.

Jaká je maximální výška stativu?

Nastavitelná výška stativu je 80 až 126 cm. Pro nastavení povolte šroub (5), upravte trubku, poté utáhněte.

Jaký je rozsah záruky?

Záruka se vztahuje na vady dílů a zpracování po zákonnou dobu od data nákupu. Vyloučeny jsou: neschválené opravy, běžné opotřebení, zneužití nebo nesprávné použití a neoriginální díly. Kontaktujte přímo VONROC.

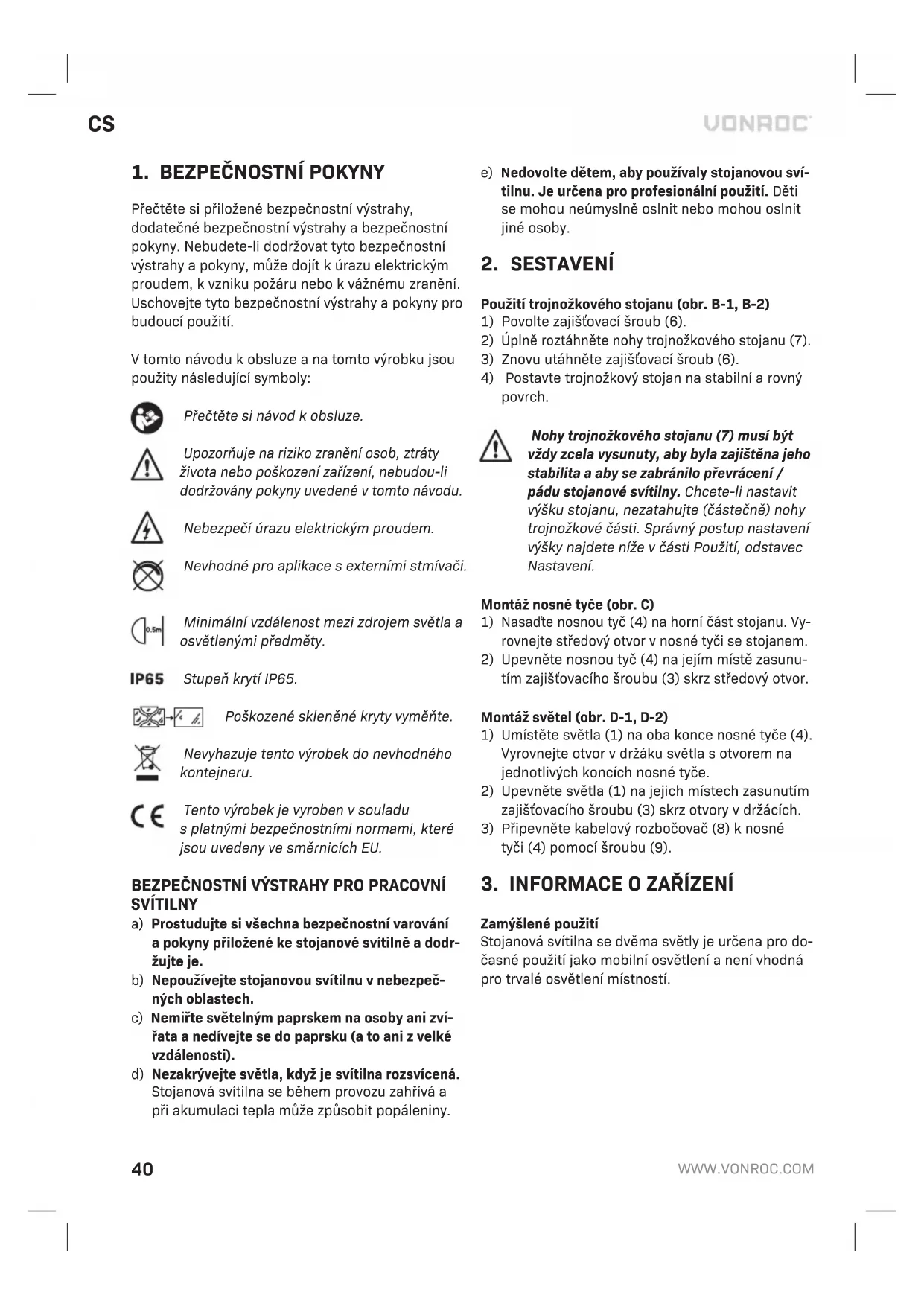

NÁVOD K OBSLUZE WL507AC Vonroc

CS Překlad původního návodu 40

A

1 2 3 4 5 7

B-1 B-2

B-2 5 6 7

6

C 3 4

D-1 4 3 3 1

D-2 4 9 8

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem.

Nevhodné pro aplikace s externími stmívači.

Minimální vzdálenost mezi zdrojem světla a osvětlenými předměty.

IP65 Stupeň krytí IP65.

Poškozené skleněné kryty vyměňte.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

BEZPEČNOSTNÍ VÝSTRAHY PRO PRACOVNÍ SVÍTILNY

a) Prostudujte si všechna bezpečnostní varování a pokyny přiložené ke stojanové svítilně a dodržujte je.
b) Nepoužívejte stojanovou svítilnu v nebezpečných oblastech.
c) Nemířte světelným paprskem na osoby ani zvířata a nedívejte se do paprsku (a to ani z velké vzdálenosti).
d) Nezakrývejte světla, když je svítilna rozsvícená. Stojanová svítilna se během provozu zahřivá a při akumulaci tepla může způsobit popáleniny.

e) Nedovolte dětem, aby používaly stojanovou svítilnu. Je určena pro profesionální použití. Děti se mohou neúmyslně oslnit nebo mohou oslnit jiné osoby.

2. SESTAVENÍ

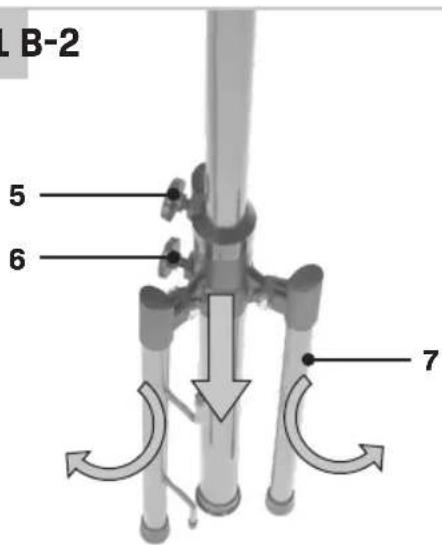

1) Povolte zajišťovací šroub (6).
2) Úplně roztáhněte nohy trojnožkového stojanu (7).
3) Znovu utáhněte zajišťovací šroub (6).
4) Postavte trojnožkový stojan na stabilní a rovný povrch.

Nohy trojnožkového stojanu (7) musí být vždy zcela vysunuty, aby byla zajištěna jeho stabilita a aby se zabránilo převrácení / pádu stojanové svítilny. Chcete-li nastavit výšku stojanu, nezatahujte (částečně) nohy trojnožkové části. Správný postup nastavení výšky najdete níže v části Použití, odstavec Nastavení.

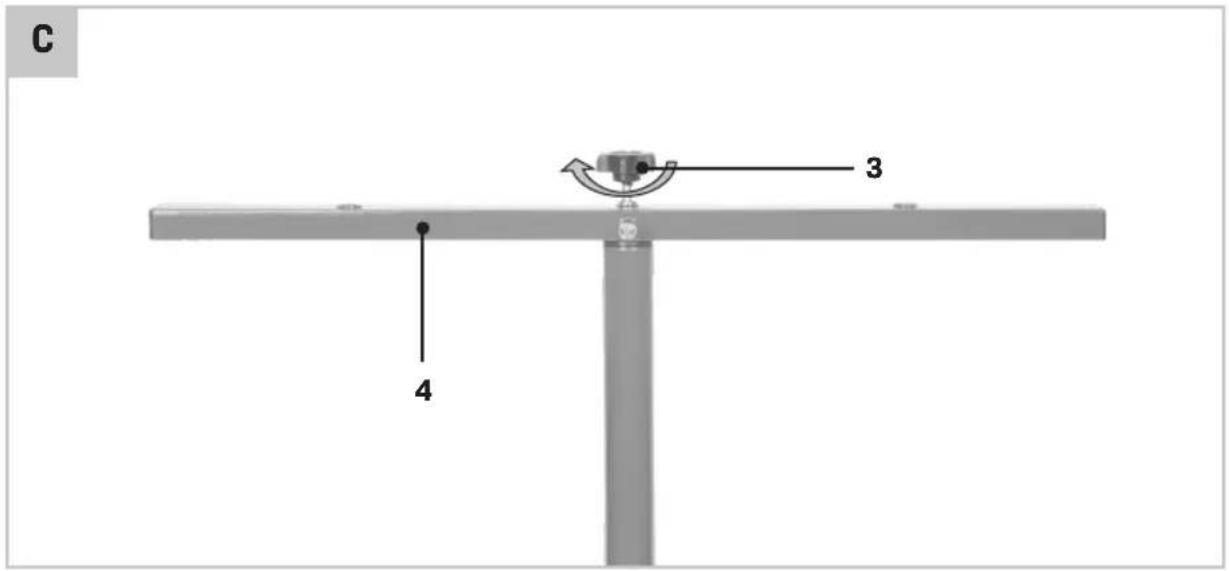

Montáž nosné tyče (obr. C)

1) Nasadte nosnou tyč (4) na horní část stojanu. Vyrovejte středový otvor v nosné tyči se stojanem.
2) Upevněte nosnou tyč (4) na jejím místě zasunutím zajišťovacího šroubu (3) skrz středový otvor.

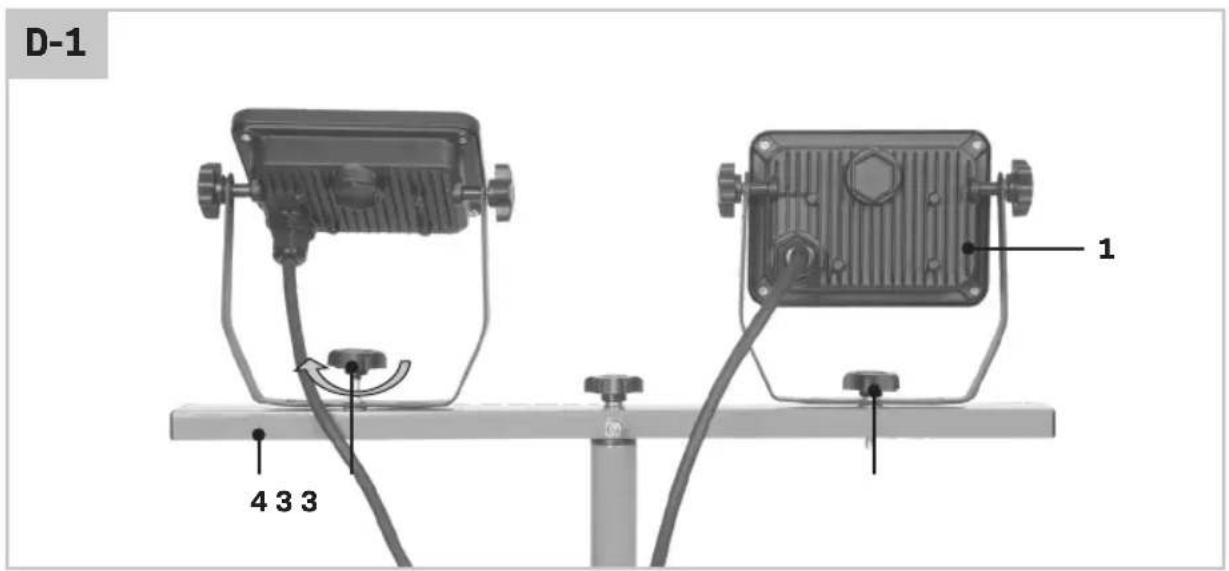

Montáž světel (obr. D-1, D-2)

1) Umístěte světla (1) na oba konce nosné tyče (4). Vyrovnejte otvor v držáku světla s otvorem na jednotlivých koncích nosné tyče.
2) Upevněte světla (1) na jejich místech zasunutím zajišťovacího šroubu (3) skrz otvory v držácích.

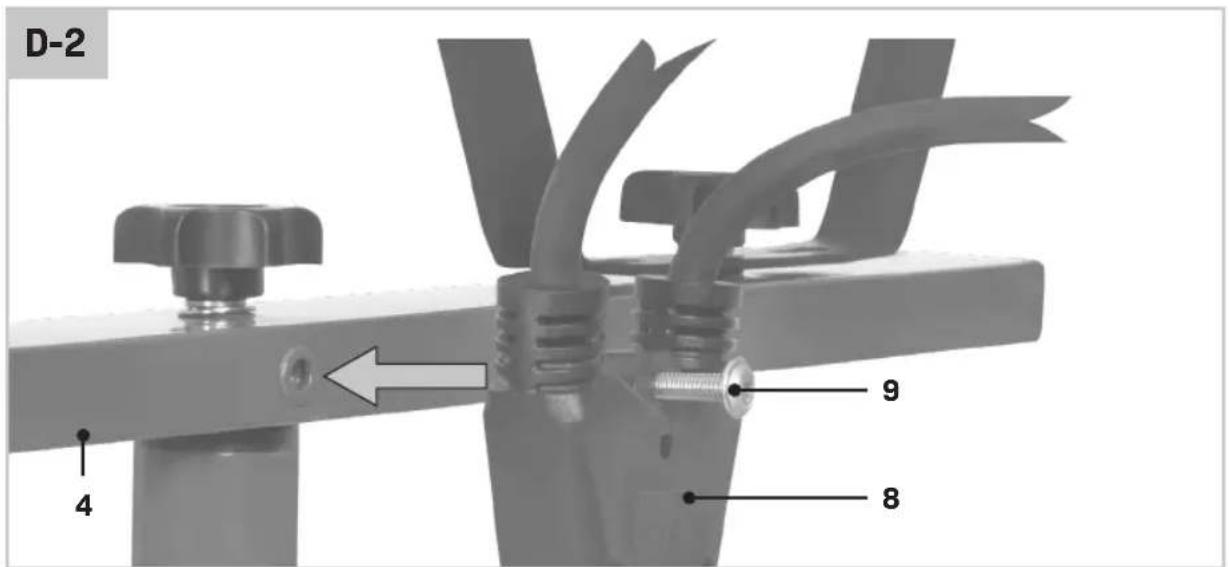

3) Připevněte kabelový rozbočovač (8) k nosné tyči (4) pomocí šroubu (9).

3. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Stojanová svítilna se dvěma světly je určena pro dočasné použití jako mobilní osvětlení a není vhodná pro trvalé osvětlení místností.

TECHNICKÉ ÚDAJE

Model č. WL507AC
Vstup 220-240 V~ 50 Hz
Příkon 2x 20 W (40 W celkem)
Světelný tok 2x 1600 lm (3200 lm celkem)
Úhel paprsku 100	°
Hmotnost 2 kg
Výška 80-126 cm

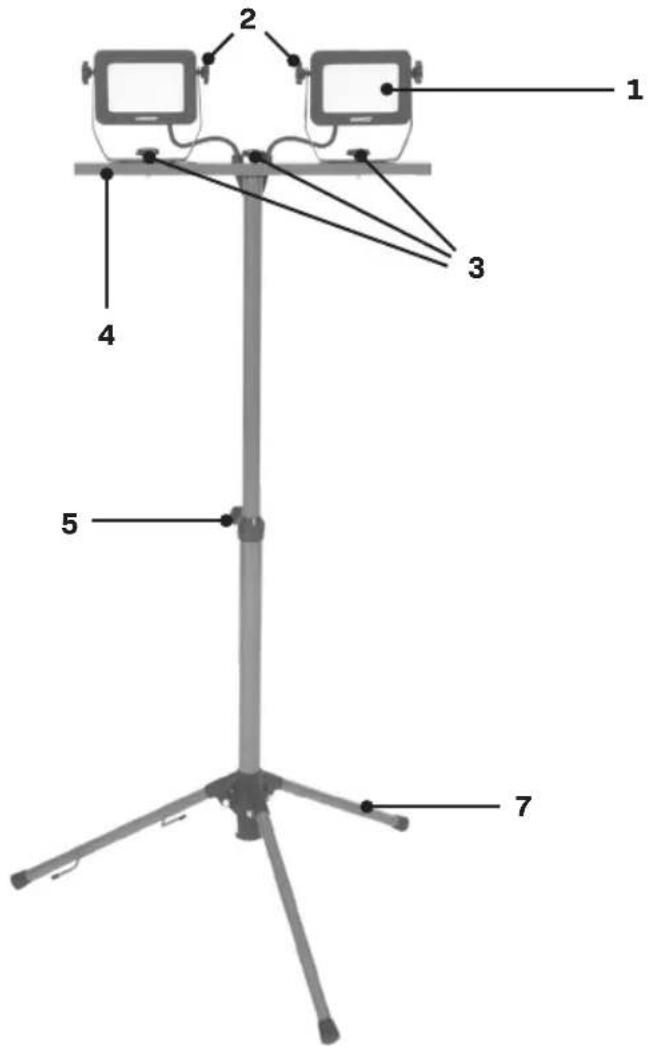

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-3.

1. LED světlo
2. Zajišťovací šroub
3. Zajištovací šroub
4. Nosná tyč
5. Zajištovací šroub
6. Zajištovací šroub
7. Trojnožkový stojan
8. Kabelový rozbočovač
9. Šroub

4. POUŽITÍ

Mezi světly (1) a všemi předměty dodržujte minimální vzdálenost 0,5 m. Předměty, které jsou umístěny příliš blízko, se mohou přehřát.

řipojujte stojanovou svítilnu k externím stmívačům jakéhokoliv druhu. Stojanová svítilna není vhodná pro použití v kombinaci s externími stmívači. Použití externího stmívače může způsobit neopravitelné poškození stojanové svítilny anebo obvodu stmívače. Stojanovou svítilnu připojujte výhradně do běžné elektrické zásuvky s parametry 220-240V\~ 50Hz.

Nastavení (obr. F-1, F-2)

Světla Ize nasměrovat do libovolné orientace. Chcete-li upravit orientaci světel, použijte následující kroky:

1) Lehce povolte příslušný zajištovací šroub (šrouby) (2)/(3).
2) Nastavte světlo (světla) (1) do požadované orientace.
3) Znovu utáhněte zajišťovací šroub (šrouby) (2)/(3).

Buděte opatrní, když se dotýkáte světel. Kovové pouzdro světel se může během provozu velmi zahřát. Před prováděním jakýchkoliv úprav odpojte stojanovou svítilnu od elektrické sítě a nechte ji dostatečně vychladnout.

Výška stojanu je nastavitelná. Chcete-li změnit výšku světel, použijte následující kroky:

1) Lehce povolte zajišťovací šroub (5).
2) Nastavte stojan do požadované výšky vysunutím nebo zasunutím trubky.
3) Znovu utáhněte zajišťovací šroub (5).

5. ÚDRŽBA

Stojanová svítilna je bezúdržbová a vyžaduje pouze občasné čištění vnějších ploch.

Neotevírejte kryt světel, hrozí nebezpečí úrazu elektrickým proudem. Stojanová svítilna neobsahuje žádné opravitelné díly. Nefunkční světla je nutné zlikvidovat.

Vyměňte světla, když se jejich skleněné kryty poškodí. Poškozená světla nelze opravit a je nutné je zlikvidovat.

Světelný zdroj LED není vyměnitelný. Když světelný zdroj LED dosáhne konce své životnosti, musí být světlo zlikvidováno.

Čištění

Před prováděním jakéhokoliv nastavení odpojte stojanovou svítilnu od elektrické sítě a nechejte ji dostatečně vychladnout. Nepoužívejte žádná rozpouštědla, žíravé čisticí prostředky ani podobné chemikálie. K čištění používejte suchý nebo vlhký hadřík.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

skozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, at už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

CE
