Tipo di prodotto	Proiettore doppio mobile
Marca	Vonroc
Modello	WL507AC
Alimentazione	220-240V~ 50Hz
Potenza totale	40 W (2 x 20 W)
Flusso luminoso totale	3200 lm (2 x 1600 lm)
Inclinazione del fascio	100°
Altezza regolabile	80 a 126 cm
Peso	2 kg
Grado di protezione	IP65
Uso previsto	Illuminazione mobile temporanea
Sorgente luminosa	LED non sostituibile
Distanza di sicurezza	0,5 m minimo dagli oggetti
Orientamento dei proiettori	Regolabile multidirezionale
Treppiede incluso	Sì, con vite di bloccaggio
Barra di supporto inclusa	Sì
Materiali	Metallo e plastica
Manutenzione	Pulizia occasionale con panno asciutto o umido
Sicurezza	Non utilizzare con dimmer esterno
Ricambi	Nessuna riparabile, sostituire se il vetro è danneggiato
Garanzia	Conforme alla legislazione, contattare VONROC
Riciclaggio	RAEE - non gettare con i rifiuti domestici

Domande frequenti - WL507AC Vonroc

Come assemblare il proiettore doppio WL507AC?

Allentare la vite di bloccaggio (6), estendere completamente le gambe del treppiede (7), quindi serrare. Installare la barra di supporto (4) sulla parte superiore del treppiede e fissarla con la vite (3). Posizionare ciascun proiettore (1) a un'estremità della barra e fissare con le viti di bloccaggio (3). Fissare il separatore del cavo (8) con la vite (9).

Posso utilizzare un dimmer esterno con questo proiettore?

No, il proiettore non è destinato all'uso con dimmer esterni. L'uso di un dimmer può danneggiare irreversibilmente il proiettore o il circuito del dimmer. Collegare solo a una presa 220-240V~ 50Hz.

Qual è la potenza totale e il flusso luminoso?

La potenza totale è di 40 W (2 x 20 W) e il flusso luminoso totale è di 3200 lumen (2 x 1600 lm).

Il proiettore è adatto per uso esterno?

Sì, il grado di protezione IP65 lo rende protetto contro polvere e getti d'acqua, adatto per uso esterno temporaneo.

Come regolare l'orientamento dei proiettori?

Allentare leggermente le viti di bloccaggio (2)/(3), orientare i proiettori (1) come desiderato, quindi serrare le viti. Attenzione: l'alloggiamento può diventare caldo, lasciare raffreddare prima di qualsiasi regolazione.

La sorgente luminosa LED è sostituibile?

No, la sorgente luminosa LED non è sostituibile. A fine vita, il proiettore deve essere smaltito secondo la normativa RAEE.

Come pulire il proiettore?

Scollegare l'apparecchio e lasciarlo raffreddare. Utilizzare un panno asciutto o umido. Non utilizzare solventi, prodotti caustici o chimici.

Cosa fare se il vetro del proiettore è danneggiato?

Sostituire immediatamente il proiettore se il coprivetro è danneggiato. I proiettori danneggiati non possono essere riparati e devono essere smaltiti.

Qual è l'altezza massima del treppiede?

L'altezza regolabile del treppiede è da 80 a 126 cm. Per regolare, allentare la vite (5), regolare il tubo, quindi serrare.

Qual è la copertura della garanzia?

La garanzia copre i difetti di parti e manodopera per la durata legale dalla data di acquisto. Sono esclusi: riparazioni non autorizzate, usura normale, uso improprio o scorretto e parti non originali. Contattare direttamente VONROC.

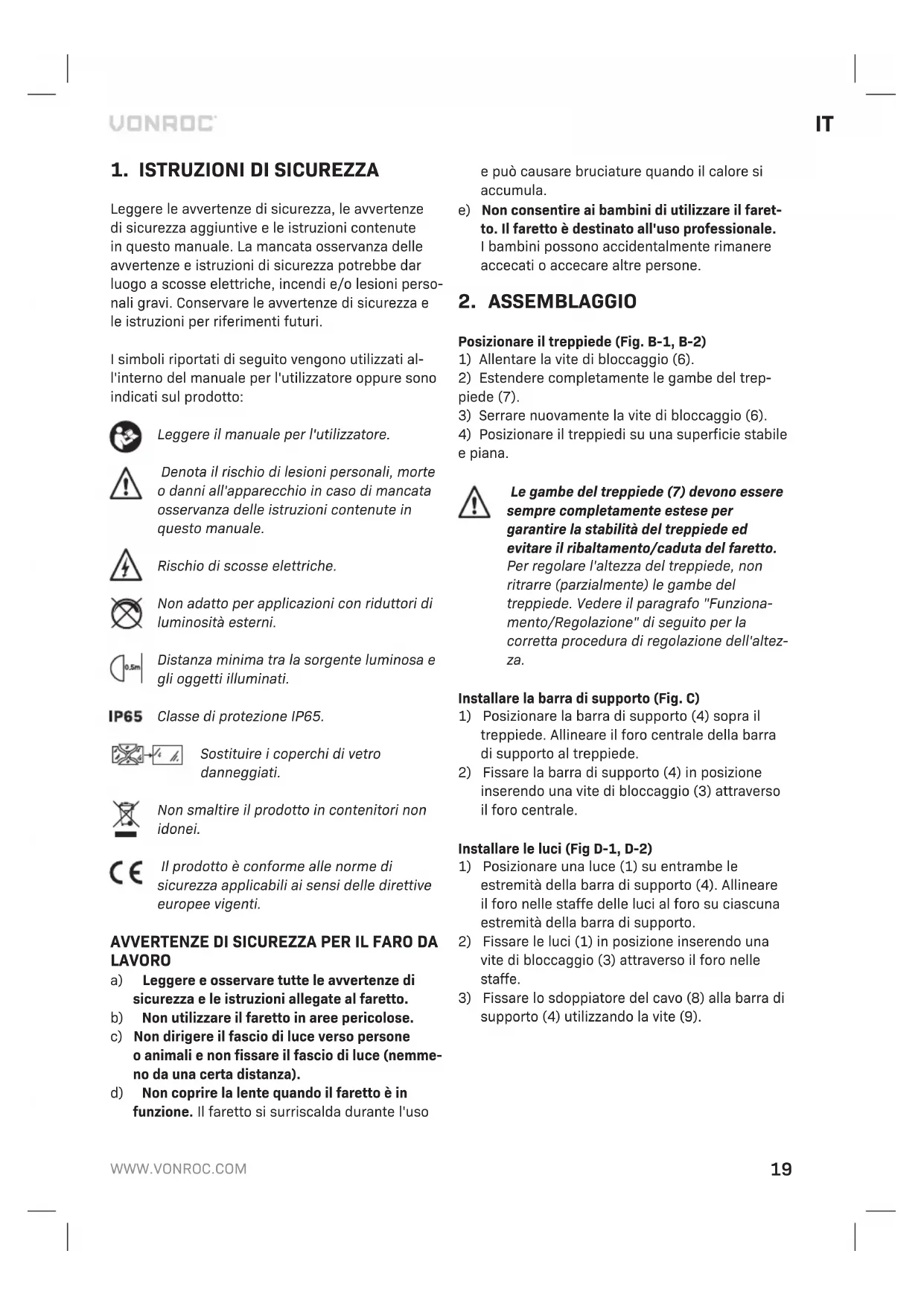

MANUALE UTENTE WL507AC Vonroc

IT Traduzione delle istruzioni originali 19

SV Bruksanvisning i original 22

Leggere le avvertenze di sicurezza, le avvertenze di sicurezza aggiuntive e le istruzioni contenute in questo manuale. La mancata osservanza delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicurezza e le istruzioni per riferimenti futuri.

I simboli riportati di seguito vengono utilizzati al-l'interno del manuale per l'utilizzatore oppure sono indicati sul prodotto:

Leggere il manuale per l'utilizzatore.

Denota il rischio di lesioni personali, morte o danni all'apparecchio in caso di mancata osservanza delle istruzioni contenute in questo manuale.

Rischio di scosse elettriche.

Non adatto per applicazioni con riduttori di luminosità esterni.

Distanza minima tra la sorgente luminosa e gli oggetti illuminati.

IP65 Classe di protezione IP65.

Sostituire i coperchi di vetro danneggiati.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

AVVERTENZE DI SICUREZZA PER IL FARO DA LAVORO

a) Leggere e osservare tutte le avvertenze di sicurezza e le istruzioni allegate al faretto.
b) Non utilizzare il faretto in aree pericolose.
c) Non dirigere il fascio di luce verso persone o animali e non fissare il fascio di luce (nemmeno da una certa distanza).
d) Non coprire la lente quando il faretto è in funzione. Il faretto si surriscalda durante l'uso

e può causare bruciature quando il calore si accumula.

e) Non consentire ai bambini di utilizzare il faretto. Il faretto è destinato all'uso professionale. I bambini possono accidentalmente rimanere accecati o accecare altre persone.

2. ASSEMBLAGGIO

Posizionare il treppiede (Fig. B-1, B-2)

1) Allentare la vite di bloccaggio (6).
2) Estendere completamente le gambe del treppiede (7).
3) Serrare nuovamente la vite di bloccaggio (6).
4) Posizionare il treppiedi su una superficie stabile e piana.

Le gambe del treppiede (7) devono essere sempre completamente estese per garantire la stabilità del treppiede ed evitare il ribaltamento/caduta del faretto.

Per regolare l'altezza del treppiede, non ritrarre (parzialmente) le gambe del treppiede. Vedere il paragrafo "Funzionamento/Regolazione" di seguito per la corretta procedura di regolazione dell'altezza.

Installare la barra di supporto (Fig. C)

1) Posizionare la barra di supporto (4) sopra il treppiede. Allineare il foro centrale della barra di supporto al treppiede.
2) Fissare la barra di supporto (4) in posizione inserendo una vite di bloccaggio (3) attraverso il foro centrale.

1) Posizionare una luce (1) su entrambe le estremità della barra di supporto (4). Allineare il foro nelle staffe delle luci al foro su ciascuna estremità della barra di supporto.
2) Fissare le luci (1) in posizione inserendo una vite di bloccaggio (3) attraverso il foro nelle staffe.
3) Fissare lo sdoppiatore del cavo (8) alla barra di supporto (4) utilizzando la vite (9).

3. INFORMAZIONI RELATIVE AL- L'APPARECCHIO

Uso previsto

Il doppio faretto è inteso per l'uso come illuminazione mobile per uso temporaneo e non è adatto per l'illuminazione permanente degli ambienti.

DATI TECNICI

Codice modello WL507AC
Ingresso 220-240V~ 50Hz
Potenza 2x 20W (totale 40W)
Flusso luminoso	2x 1600lm (totale 3200lm)
Angolo fascio luminoso 100	°
Peso 2 kg
Altezza 80-126 cm

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 2-3.

1. Lampada a LED
2. Vite di bloccaggio
3. Vite di bloccaggio
4. Barra di supporto
5. Vite di bloccaggio
6. Vite di bloccaggio
7. Treppiede
8. Sdoppiatore del cavo
9. Vite

4. FUNZIONAMENTO

Assicurarsi di mantenere una distanza minima di 0,5 m tra le luci (1) e qualsiasi oggetto illuminato. Gli oggetti posizionati troppo vicini possono surriscaldarsi.

collegare il faretto a regolatori di luminosità esterni di alcun tipo. Il faretto non è adatto per l'uso in combinazione con regolatori di luminosità esterni. L'utilizzo di un regolatore di luminosità esterno può causare danni irreparabili al proiettore e/o al circuito del regolatore di luminosità. Collegare il faretto solo a una presa normale da 220-240 V\~ 50 Hz.

Regolazione (Fig F-1, F-2)

Le luci possono essere direzionate con qualsiasi orientamento. Per regolare l'orientamento delle luci, procedere come segue:

1) Allentare leggermente le viti di bloccaggio applicabili (2)/(3).
2) Regolare la/le luce/e (1) nell'orientamento desiderato.
3) Serrare nuovamente le viti bloccaggio (2)/(3).

Fare attenzione quando si toccano le luci.

L'alloggiamento in metallo delle luci può surriscaldarsi durante il funzionamento. Scollegare il faretto dall'alimentazione di rete e lasciarlo raffreddare sufficientemente prima di effettuare qualsiasi regolazione.

L'altezza del treppiede è regolabile. Per regolare l'altezza, procedere come segue:

1) Allentare leggermente la vite di bloccaggio (5).
2) Regolare il treppiede all'altezza desiderata estendendo o ritraendo il tubo.
3) Serrare nuovamente la vite di bloccaggio (5).

5. MANUTENZIONE

Il faretto è esente da manutenzione e richiede solo una pulizia esterna occasionale.

Non aprire l'alloggiamento delle luci, sussiste il rischio di scosse elettriche. Il faretto non contiene parti soggette a manutenzione. Le luci malfunzionanti devono essere smaltite.

Sostituire le luci in caso di danneggiamento dei coperchi di vetro. Le luci danneggiate non possono essere riparate e devono essere smaltite.

La sorgente luminosa a LED non è sostituibile. Quando la sorgente luminosa a LED ha raggiunto la fine del ciclo di vita, la luce deve essere smaltita.

Pulizia

Scollegare il faretto dall'alimentazione di rete e lasciarlo raffreddare sufficientemente prima di effettuare qualsiasi pulizia. Non utilizzare solventi, prodotti per la pulizia caustici o prodotti chimici simili. Utilizzare un panno asciutto o umido per la pulizia.

AMBIENTE

apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi della CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/CE sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti sia per quanto riguarda i materiali che la lavorazione per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.

Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione o tentativo di esecuzione di riparazioni o modifiche all'apparecchio da parte di personale di centri di assistenza non autorizzati;
• usura normale;
• maltrattamento, uso improprio o manutenzione inadeguata dell'apparecchio;
• impiego di ricambi non originali.

La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, espresse o implicite, oltre a quelle descritte in questo manuale, ivi comprese le garanzie implicite di commerciabilità e di idoneità a uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno incidentale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.

Il prodotto e il manuale per l'utilizzatore sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
