UNA 98 - Skivmaskin GRAEF - Gratis bruksanvisning och manual

Produkttyp	Elektrisk skärmaskin
Märke	Graef
Modell	UNA 98
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	Ca 120 W
Skärtjocklek	Kontinuerligt justerbar (från 0 till ca 15 mm)
Bladdiameter	170 mm
Rotationshastighet	Ej specificerad (uppskattning: 150 varv/min)
Drift	Impulsbrytare och permanentbrytare
Mathållare	Ja, för små bitar
Vagn	Avtagbar för rengöring
Bladskydd	Avtagbar stopplatta och fingerskydd
Rengöring	Fuktig trasa, skruvavtagbart blad för invändig rengöring
Smörjning	Vaselin på glidringen och rullagret
Motorgaranti	36 månader
Eftermarknadsservice	Graef eller auktoriserad återförsäljare
Avfallshantering	Får inte slängas i hushållssoporna, elektronikåtervinning
Vikt	Ca 4 kg
Mått (L x B x H)	Ca 35 x 25 x 20 cm
Medföljande tillbehör	Mathållare, vagn, stopplatta

Vanliga frågor - UNA 98 GRAEF

Hur justerar man skärtjockleken på Graef UNA 98?

Vrid tjockleksjusteringsveven på apparatens sida. För en tunn skiva, vrid mot 0; för en tjock skiva, vrid mot högre siffror. Maximal tjocklek är cirka 15 mm.

Hur använder man mathållaren?

Mathållaren är användbar för bitar mindre än 10 cm. Placera maten på vagnen, sätt mathållaren mot vagnens bakvägg och tryck den mot maten. Fortsätt sedan med skivningen som vanligt.

Hur rengör man skärmaskinens blad?

Koppla ur apparaten. Skjut vagnen mot dig, ta bort knivskyddsplattan, skruva sedan loss bladet genom att vrida skruven medurs. Rengör insidorna med en fuktig trasa och applicera vaselin på glidringen innan du monterar tillbaka.

Kan jag tvätta bladet i diskmaskinen?

Nej, tvätta aldrig bladet i diskmaskinen. Det minskar skärpan och korrosionsbeständigheten. Rengör det endast med en fuktig trasa och lite mild rengöringsmedel.

Hur tar man bort vagnen för rengöring?

Tryck på vagnens spärr som sitter på vagnens nedre framsida. Skjut vagnen bakåt medan du håller spärren intryckt tills den lossnar. Rengör den med rinnande vatten eller en fuktig trasa, smörj sedan rullagret med vaselin innan du sätter tillbaka den.

Vad är garantin på motorn för Graef UNA 98?

Graef ger en garanti på 36 månader på motorn från köpdatum. Reparationer måste utföras av Graefs service eller en auktoriserad tekniker för att garantin inte ska ogiltigförklaras.

Hur använder man permanentbrytaren?

För att skiva stora mängder, använd permanentbrytaren. Gör som med impulsbrytaren men tryck på permanente knappen. Låt motorn svalna i cirka 5 minuter efter långvarig användning.

Är apparaten lämplig för barn?

Nej, denna apparat får inte användas av barn. Den utgör en risk för allvarliga skador med det vassa bladet. Håll apparaten utom räckhåll för barn och låt dem inte leka med den.

Vad gör jag om nätsladden är skadad?

Använd inte apparaten. Låt tillverkaren, dess service eller en kvalificerad person byta ut nätsladden för att undvika risk för elektriska stötar.

Hur kasserar man skärmaskinen vid slutet av dess livslängd?

Släng inte apparaten i hushållssoporna. Lämna den på en återvinningsstation för elektronikavfall (WEEE). Fråga din kommun om lämplig plats.

BRUKSANVISNING UNA 98 GRAEF

Innehållsförteckning

Säkerhetsanvisningar....48

Uppackning....49

Krav på uppställningsplatsen....49

Riskkällor....49

Före första användningen....49

Skärning med momentknappen 50

Skärning med permanentknappen....50

Rengöring....50

Löstagning av kniven....50

Släde 51

Kundtjänst....51

Avfallshantering....51

Garanti 51

3 års motor-garanti....51

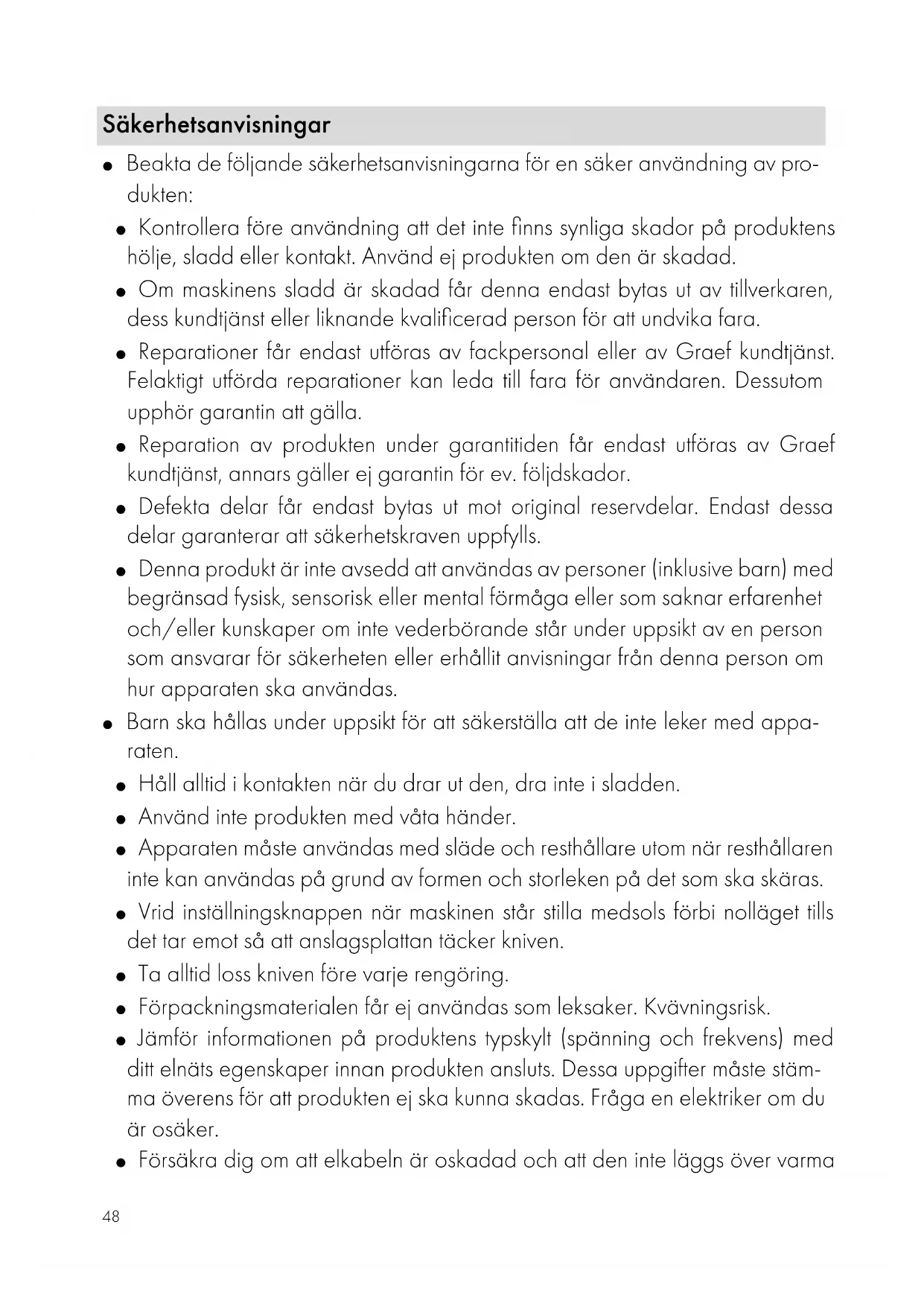

• Beakta de följande säkerhetsanvisningarna för en säker användning av produkten:
• Kontrollera före användning att det inte finns synliga skador på produktens hölje, sladd eller kontakt. Använd ej produkten om den är skadad.
• Om maskinens sladd är skadad får denna endast bytas ut av tillverkaren, dess kundtjänst eller liknande kvalificerad person för att undvika fara.
• Reparationer får endast utföras av fackpersonal eller av Graef kundtjänst. Felaktigt utförda reparationer kan leda till fara för användaren. Dessutom upphör garantin att gälla.
• Reparation av produkten under garantitiden får endast utföras av Graef kundtjänst, annars gäller ej garantin för ev. följdskador.
• Defekta delar får endast bytas ut mot original reservdelar. Endast dessa delar garanterar att säkerhetskraven uppfylls.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och/eller kunskaper om inte vederbörande står under uppsikt av en person som ansvarar för säkerheten eller erhållit anvisningar från denna person om hur apparaten ska användas.
• Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten.
• Håll alltid i kontakten när du drar ut den, dra inte i sladden.
• Använd inte produkten med våta händer.
• Apparaten måste användas med släde och resthållare utom när resthållaren inte kan användas på grund av formen och storleken på det som ska skäras.
• Vrid inställningsknappen när maskinen står stilla medsols förbi nolläget tills det tar emot så att anslagsplattan täcker kniven.
• Ta alltid loss kniven före varje rengöring.
• Förpackningsmaterialen får ej användas som leksaker. Kvävningsrisk.
• Jämför informationen på produktens typskylt (spänning och frekvens) med ditt elnäts egenskaper innan produkten ansluts. Dessa uppgifter måste stämma överens för att produkten ej ska kunna skadas. Fråga en elektriker om du är osäker.
• Försäkra dig om att elkabeln är oskadad och att den inte läggs över varma

ytor eller vassa kanter.

• Elkabeln får inte vara hårt spänd.
• Produktens elektriska säkerhet kan endast garanteras om den ansluts till ett system med skyddsjord som installerats enligt gällande föreskrifter. Det är förbjudet att ansluta produkten till ett ojordat uttag.
• Låt en elektriker kontrollera elinstallationen om du är osäker. Tillverkaren övertar inget ansvar för skador som uppstått genom att skyddsjord saknas eller avbrutits.
• Rör inte med fingrarna vid knivens klinga. Den är mycket vass och kan orsaka svåra skador.
• Kontrollera att produkten är avstängd och att den inte är ansluten till elnätet.
• Kontrollera att anslaget är stäng (kniven förtäckt).

Uppackning

Packa upp produkten på följande sätt:

• Ta upp produkten ur kartongen.
• Ta bort alla förpackningsdelar.
- Ta bort eventuella klisterlappar från produkten (ta ej bort typskylten).

Krav på uppställningsplatsen

För säker och felfri drift av produkten måste uppställningsplatsen uppfylla följande krav:

• Produkten måste ställas upp på ett fast, plant, vägrät och halksäkert underlag med tillräcklig bärkraft.
• Välj uppställningsplatsen så att barn ej kan nå den vassa kniven på produkten.

Riskkällor

Den roterande kniven kan skära av kroppsdelar. I farozonen är dina fingrar, i synnerhet tummen. Stoppa därför inte in fingrarna i utrymmet mellan anslagsplattan och hållaren så länge anslagsplattan inte är helt stängd, dvs ställd under "O".

Före första användningen

Rengör produkten enligt beskrivningen under "Rengöring".

Skärning med momentknappen

• Fäll ut maskinens fötter tills det tar emot.
• Ställ tumskyddet i den vågräta positionen genom att använda tryckknappen.
• Tryck ihop spärren på slädens undersida och fäll ut på släden.
• Lägg skärgodset på släden.
• Ställ in önskad skärtjocklek genom att vrida på hjulet.
• Tryck skärgodset lätt mot anslagsplattan och för släden i en jämn rörelse mot kniven.
• Tryck på momentknappen.
• Släpp momentknappen igen när du är klar med skärningen.
• Fäll ner släden igen.
• Tryck på knappen vid sidan om tumskyddet och fäll ner det.
• Tryck på skjutknappen på slädens undersida och fäll upp den.

Skärning med permanentknappen

Använd permanentknappen när du ska skära stora mängdet.

• Gör på samma sätt som när du skär med "momentknappen", men tryck på "permanentknappen" istället för "momentknappen".
• Låt motorn svalna efter ca 5 minuters permanent drift.
• Stäng av maskinen när du har skurit färdigt.

Viktigt: Mjukt skärgods (tex ost eller skinka) är lättast att skära kallt. Mjukt skärgods är lättare att skära om du för fram det saktare.

Vid skärning av gurka eller morötter är det en fördel om de först skärs till samma längd och sedan skärs med hjälp av resthållaren.

Rengöring

Rengör ytorna på produktens utsida med en mjuk, lätt fuktad duk. Vid kraftig smuts kan ett milt rengöringsmedel användas.

Löstagning av kniven

Ta loss kniven varje gång innan du rengör maskinen. Behandla kniven ytterst försiktigt.

• Dra släden helt mot dig.
  • Ta bort knivskyddsplattan.

• Lossa kniven genom att vrida knivskruven medsols.

• Rengör knivens insida med en fuktig duk.
• Smörj in glidringen och kugghjulen på knivens insida med vaselin efter rengöringen.
• Sätt tillbaks kniven igen i omvänd ordning.

Släde

För att du ska kunna rengöra släden bättre kan denna tas loss från maskinen.

• Tryck på läsknappen på slädens framsida (nedtill).
• Håll den intryckt och dra av släden bakåt (mot dig).
• Rengör släden med en fuktig duk eller under rinnande vatten.
  • Rengör hjulen med en fuktig duk.
• Håll läsknappen intryckt och för släden framåt på slädspåret.
• Smörj slädspåret en gång i månaden med några droppar hartsfri olja eller vaselin. Ta bort överflödig olja/vaselin med en mjuk bomullsduk.
• Sätt tillbaks släden efter rengöringen.

Kundtjänst

Uppstår fel på din Graef-apparat, vänd dig till din återförsäljare eller Graef-kundtjänst.

Avfallshantering

När denna produkt kasseras får den inte kastas i det vanliga hushållsavfallet. Symbolen på produkten och i bruksanvisningen upplyser om detta. Materialet kan återvinnas i överensstämmelse med märkningen. Med återanvändningen, återvinningen eller andra former av tillvaratagande av uttjänta apparater, bidrar du till att skydda vår miljö. Information om behörig återvinningsstation erhåller du hos kommunen.

Garanti

3 års motor-garanti

På denna produkt lämnar vi 36 månaders tillverkargaranti för brister som beror på tillverknings- eller materialfel. Garantin gäller från och med köpdatum. Dina lagstadgade garantianspråk enligt § 439 följande BGB-E berörs ej av den-

na garanti. Garantin omfattar inte skador, som förorsakats av icke fackmässig hantering eller användning samt brister som endast i ringa omfattning påverkar apparatens funktion eller värde. Därutöver ansvarar vi inte för skador på grund av ej utförd eller otillräcklig avkalkning och skötsel. I detta fall förfaller även garantin. Uteslutna från garantin är också transportskador, som inte omfattas av vårt ansvar. Garantin gäller inte för skador, som förorsakas av reparationer som inte utförts av oss eller av våra representanter. Vid berättigade reklamationer kommer vi efter eget godtycke att antingen reparera produkten eller byta ut den mot en felfri produkt.
