BRUKSANVISNING WRE 1855 Kärcher

2. Tryk på maskinkontakten samtidig.

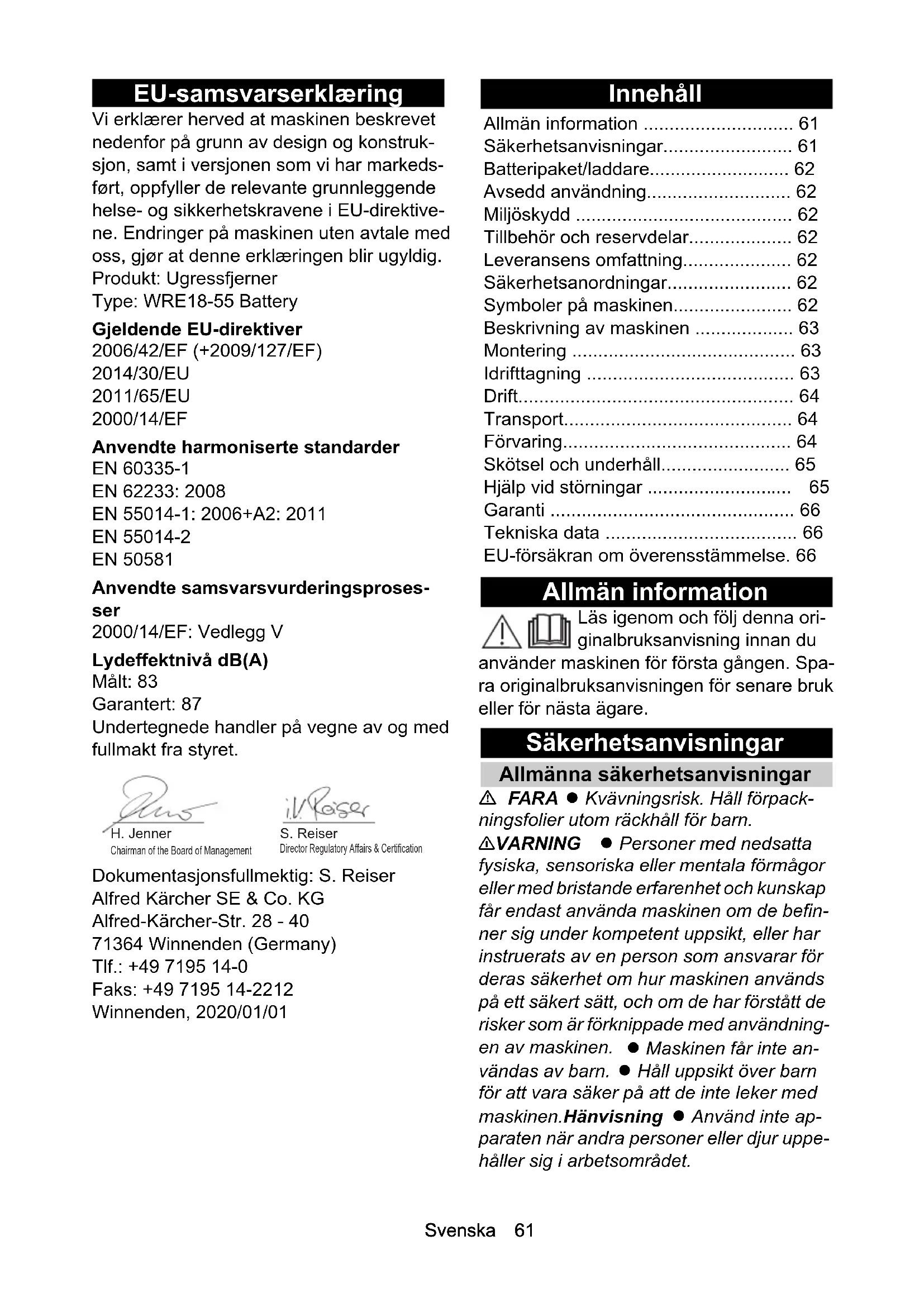

• dB(A) 87 87Svenska 61 EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruk- sjon, samt i versjonen som vi har markeds- ført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktive- ne. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Ugressfjerner Type: WRE18-55 Battery Gjeldende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2000/14/EF Anvendte harmoniserte standarder EN 60335-1 EN 62233: 2008 EN 55014-1: 2006+A2: 2011 EN 55014-2 EN 50581 Anvendte samsvarsvurderingsproses- ser 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: 83 Garantert: 87 Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Faks: [phone] Winnenden, 2020/01/01 Innehåll Allmän information Läs igenom och följ denna ori- ginalbruksanvisning innan du använder maskinen för första gången. Spa- ra originalbruksanvisningen för senare bruk eller för nästa ägare. Säkerhetsanvisningar Allmänna säkerhetsanvisningar FARA ● Kvävningsrisk. Håll förpack- ningsfolier utom räckhåll för barn. 몇 VARNING ● Personer med nedsatta fysiska, sensoriska eller mentala förmågor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befin- ner sig under kompetent uppsikt, eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användning- en av maskinen. ● Maskinen får inte an- vändas av barn. ● Håll uppsikt över barn för att vara säker på att de inte leker med maskinen.Hänvisning ● Använd inte ap- paraten när andra personer eller djur uppe- håller sig i arbetsområdet. Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Allmän information p. 61
• Säkerhetsanvisningar p. 61
• Batteripaket/laddare p. 62
• Avsedd användning p. 62
• Miljöskydd p. 62
• Tillbehör och reservdelar p. 62
• Leveransens omfattning p. 62
• Säkerhetsanordningar p. 62
• Symboler på maskinen p. 62
• Beskrivning av maskinen p. 63
• Montering p. 63
• Idrifttagning p. 63
• Drift p. 64
• Transport p. 64
• Förvaring p. 64
• Skötsel och underhåll p. 65
• Hjälp vid störningar p. 65
• Garanti p. 66
• Tekniska data EU-försäkran om överensstämmelse. 6662 Svenska Säkerhetsinformation Lägg aldrig ner maskinen helt i vätska. Använd endast maskinen utomhus. Kontrollera regelbundet att maskinen in- te har några skador. Använd inte maski- nen om den har synliga skador. Kontrollera före arbetet att ytan som ska rengöras är fri från sand, stenar eller lö- sa delar. Vid rengöringen kan dessa slungas iväg eller skada ytan och appa- raten. Ta hänsyn till apparatens rekyl vid an- vändning. Den tillkopplade maskinen kan röra sig okontrollerat fram och tillba- ka. Håll fast apparaten ordentligt och se till att du står stadigt. Använd inte apparaten i närheten av strömförande apparater. Observera säkerhetsinformationen som medföljer batteripaketet och följ den. Batteripaket/laddare Läs och observera bruks- och säkerhetsan- visningarna avseende batteriets och ladda- rens hantering. Avsedd användning 몇 VARNING Risk för personskador p.g.a. partiklar som slungas upp Använd ogräsborttagaren endast med in- takt stänkskydd. Maskinen är avsedd för ytlig borttagning av mossa och ogräs från lederna och från oli- ka ytor, bl.a. kompositstenar, tvättade be- tongplattor, plattor. Denna maskin får endast användas i priva- ta hushåll. Teleskopskaftet och det svängbara rengö- ringshuvudet kan anpassas till olika kroppslängder. Sannolik felaktig användning All användning utöver avsett ändamål är otillåten. Operatören ansvarar för skador som upp- står på grund av felaktig användning. Miljöskydd Förpackningsmaterialen kan återvin- nas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinnings- bara material och komponenter såsom engångsbatterier, uppladdningsbara batte- rier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nöd- vändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaercher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsanordningar Stänkskärm borste Bild B Stänkskärmen förhindrar att användaren eller kringstående personer skadas av par- tiklar som slungas upp. Symboler på maskinen Varning för kringflygande före- mål. Håll andra personer borta från arbetsområdet.Svenska 63 Beskrivning av maskinen Bild, se grafiksidor Bild A 1 Roterande nylonborste 2 Svängbart rengöringshuvud 3 Frigöringsknapp svängbart rengörings- huvud 4 Teleskopskaft 5 Sekundärhandtag 6 Teleskopskaftets frigöringsknapp 7 Strömbrytarens frigöringsknapp 8 Handtag 9 Maskinens strömbrytare 10 Fäste för batteripaket 18 V Battery Power 11 Batteripaketets frigöringsknapp 12 Typskylt 13 Stänkskärm borste 14 Styrhjälp med borstbandskåpa Montering p. 66

1. Skjut det medföljande röret med den av-

fasade sidan in i motorhuset. Det hakar i hörbart. OBSERVERA Skaderisk Handtaget är förmonterat och inställt på det kortaste teleskopsteget. Ändra inte inställ- ningen förrän teleskopskaftet har monte- rats helt och hållet.

2. Trä in rörets övre del i handtagets fäste

tills den hakar i så det hörs. Bild C

3. Lägg in apparatkabeln nedifrån och upp

det hakar i så att det hörs. Bild E

5. Skjut in stänkskyddet i fästet tills det ha-

kar i så att det hörs. Bild F

6. Vrid upp borstbandsfästets låshandtag

medurs och ta av det. Bild G

7. Sammanfoga borstbandet till en krans ge-

nom att låta kulan haka fast i öppningen. Bild H

8. Lägg in borstkransen i fästet.

9. Sätt på styrhjälpen inklusive borstband-

skåpan och vrid igen moturs. Bild J Idrifttagning Ställa in apparaten Ställa in teleskopskaft Du kan anpassa apparatens längd efter di- na behov.

1. Tryck på frigöringsknappen.

2. Ställ in teleskopskaftet enligt dina önskemål.

Bild K Ställa in rengöringshuvud Du kan anpassa rengöringshuvudets vinkel efter dina rengöringskrav. Maskinen har föl- jande inställningsmöjligheter:

1. Tryck på rengöringshuvudets frigörings-

2. Ställ in rengöringshuvudet.

Bild L Använd hörselskydd och skyddsglasögon när du använ- der apparaten. Skydda apparaten mot regn och vattenstänk. För upp till 177 cm långa an- vändare. För användare längre än 178 cm. För användning under föremål, t.ex. en bänk. Vridriktning för att öppna borst- bandskåpan. Vridriktning för att stänga borst- bandskåpan. För upp till 177 cm långa an- vändare. För användare längre än 178 cm. För användning under föremål, t.ex. en bänk.64 Svenska Sätta in batteri OBSERVERA Smutsiga kontakter Skador på apparat och batteri Kontrollera att batterifästet och kontakterna är fria från smuts innan du sätter i dem. Rengör dem vid behov. Bild M

1. Skjut in batteriet i fästet tills du hör att det

hakar i. Ta ut batteri 몇 VARNING Okontrollerad start Risk för personskador Ta ut batteriet ur apparaten under arbets- pauserna och före alla underhålls- och skötselarbeten. Bild N

Drift Starta maskinen Tryck på upplåsningen för att frige ström- brytaren (säkerhetsfunktion). Först då kan apparaten slås på med strömbrytaren.

1. Tryck på strömbrytarens frigöringsk-

3. Släpp frigöringsknappen till maskinens

strömbrytare. Maskinen fortsätter att gå.

4. Släpp strömbrytaren.

Maskinen stannar. Rensa ogräs Hänvisning Observera att apparaten rensar ogräset på ytan. Den tar inte bort roten. Hänvisning Vi rekommenderar att maskinen bara an- vänds i en horisontell, lätt vinklad position. Vertikal användning kan medföra ett snabbare slitage av borstbandet. Den skonsamma nylonborsten kan ta bort ett brett spektrum av ogräsarter från och mellan så gott som varje hårt underlag. Re- sultatet av rengöringen kan dock variera, beroende på yttre faktorer (luftfuktighet, markfuktighet och omgivningstemperatur). OBSERVERA Skaderisk Skrubba inte med apparaten eller använd inte borstens stänkskydd för att skrapa. Ap- paraten kan skadas

1. För apparaten med långsamma rörelser

över ytan som ska rengöras. Håll den alltid lätt vinklad och utan att utöva tryck. För apparaten inte plant över ytan. Bild P

2. Bearbeta envis växtlighet flera gånger

3. För att bearbeta fogar ska apparaten

hållas på sidorna av sekundärhandtaget och på så sätt tippas lätt. Observera att löst fogmaterial eventuellt avlägsnas därvid. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid förvaring. Rätt förvaring av apparaten Häng apparaten på upphängningsöglan i handtaget för förvaringen. Som alternativ kan du ställa apparaten på stänkskyddets kant. OBSERVERA Skaderisk för borstarna Ställ inte ned maskinen på borstarna.Svenska 65 Skötsel och underhåll Byta borstband Hänvisning Borstbandet måste bytas när det finns teck- en på slitage på borstarna.

1. Ta ut batteripaketet ur apparaten.

2. Vrid upp borstbandsfästets låshandtag

medurs och ta av det. Bild G

krans genom att låta kulan haka fast i öppningen. Bild H

5. Lägg in borstkransen i fästet.

6. Sätt på styrhjälpen inklusive borstband-

skåpan och vrid igen moturs. Bild J Byta stänkskydd 몇 VARNING Risk för personskador p.g.a. partiklar som slungas upp Använd ogräsborttagaren endast med in- takt stänkskydd. Stänkskyddet måste bytas när det uppvisar tecken på slitage som t.ex. sprickor eller brott.

1. Ta bort borstbandet.

2. Lossa stänkskyddets låsning med en

platt skruvmejsel. Bild Q

3. Dra loss stänkskyddet bakåt.

4. Trä på det nya stänkskyddet och låt det

haka fast, se kapitlet Montering. Rengöring Batteripaketet måste tas ut ur apparaten fö- re rengöring. OBSERVERA Felaktig rengöring Skador på maskinen Rengör inte maskinen med slang- eller högtrycksvattenstråle. Använd inte aggressiva rengöringsmedel. Knacka inte ur borsten på marken.

1. Ta ut batteripaketet.

2. Ta bort växtrester med en borste.

3. Torka av apparaten med en fuktig trasa.

Ta av sekundärhandtaget Bild R Sekundärhandtaget kan tas av för repara- tionsändamål.

2. Dra sekundärhandtaget nedåt ur hållaren.

Kontrollera att sekundärhandtaget hakar i ordentligt när du monterar tillbaka det. Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst. Med stigande ålder kommer batteripaketets ka- pacitet att reduceras även vid bra hantering och full drifttid kommer då inte längre att uppnås vid full laddning. Detta är inte ett fel. Apparaten startar inte Batteripaketet är felaktigt insatt.

1. Skjut in batteripaketet i fästet tills du hör

att det hakar i. Batteripaketet är urladdat.

1. Ladda upp batteripaketet.

Batteripaketet är i viloläge.

1. Tryck på strömbrytaren en längre tid el-

ler en andra gång. Batteripaketet är defekt.

1. Byt ut batteripaketet.

Maskinen startar inte Borstbandet är blockerat/apparaten är överbelastat/motorskyddet har löst ut.

1. Låt apparaten svalna i några minuter.

2. Utöva mindre tryck på apparaten vid an-

vändning Apparaten stannar under drift Batteriet är överhettat Gör ett avbrott i arbetet och låt batteriet sval- na tills det är under det tillåtna temperatur- området. Det kan ta några minuter. Otillfredsställande resultat av rengöring Utslitna borstar Byt ut borstbandet. Borstbandskåpan inklusive styrhjälp kan inte öppnas Smuts

1. Ta ut batteripaketet.66 Svenska

2. Sätt i en platt skruvmejsel i styrhjälpens

3. Vrid borstens stänkskydd i riktning mot

symbolen ”lås öppet” med hjälp av skruvmejselns hävstångseffekt. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på maskinen repa- reras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktorise- rad kundtjänst. (Se baksidan för adress) Tekniska data Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven ma- skin genom sin utformning och konstruk- tionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Ogräsborttagare Typ: WRE18-55 Battery Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG Tillämpade harmoniserade standarder EN 60335-1 EN 62233: 2008 EN 55014-1: 2006+A2: 2011 EN 55014-2 EN 50581 Tillämpad konformitetsbedömningspro- cedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Uppmätt: 83 Garanterad: 87 Undertecknande agerar på uppdrag av och med styrelsens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 2020/01/01 WRE 1 8-55 WRE 18- 55 Battery Set Effektdata maskin Typ av batteri- paket -Battery Power 18/

2300-2800 Borstdiameter mm 180 180 Borstmaterial Nylon Nylon Mått och vikter Vikt kg 2,8 3,3 Längd x bredd x höjd mm 1370 x 230 x

1370 x 230 x 380 Fastställda värden Hand-arm-vi- brationsvärde m/s

0,5 0,5 Ljudtrycksnivå dB(A) 71 71 Osäkerhet K
