BRUKSANVISNING TETK 182 Li EINHELL

Nominelt omdrejningstal: 8500 min-1

Maks. skive-0: 115 mm

115 x 22 x 6 mm

Skaereskive: 115 x 22 x 3 mm

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

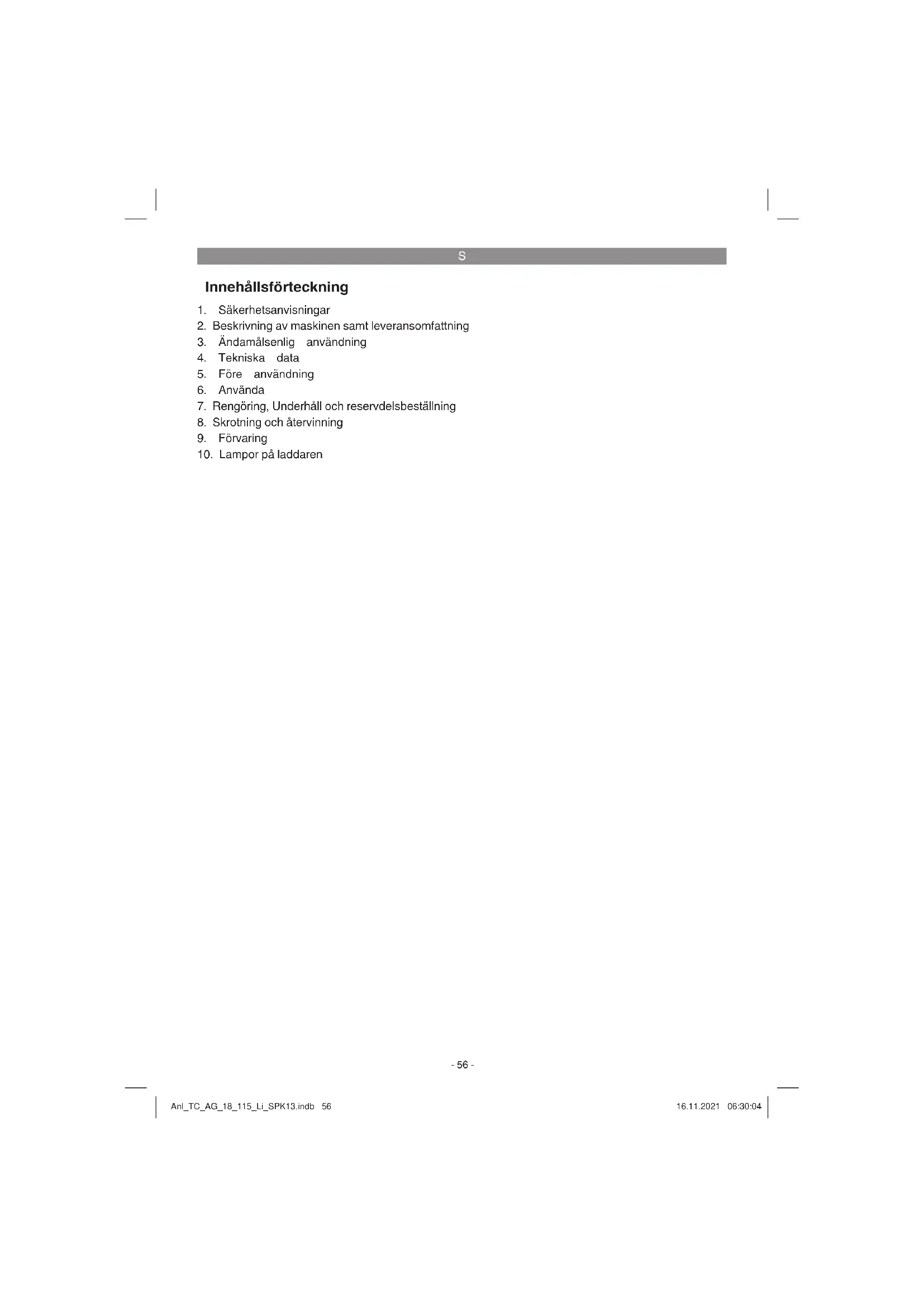

Innehállsforteckning

1. Sakerhetsanvisingar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anyanda
7. Rengöring, Underhäll och reservdelsbeställning
8. Skrotting och ätervinning
9. Forvaring
10. Lampor pa laddaren

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 12)

1. Fara! - Lásigenom bruksanvisningen for att sanka risken for skador.
2. Obs! Bär hörsksydd. Buller kan leda till att hörsein forstors.
3. Obs! Bar dammskyddsmask. Vid bearbetting av tra och andra material fi nns det risk for att halsovadligt damm uppSTAR. Asbesthal-tiga material far inte beartas!
4. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk För att gnistor uppstár uller att splitter,SPAN och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
5. Forvara batterierna endast i torra utrymmen vars omgivningstemperatur uppgar till +10^ till +40^ . Forvara batterierna endast i laddat skick (laddade till minst 40% ).
6. Detta skydd ar lampligt for slipning.
7. Detta skydd ar lampligt for kapning och slipning.

1. Sakerhetsanvisiningar

Läs alla sakerhetsanvisingar och instruktior. Forsummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Förvara alla sakerhetsanvisingar och instruktioner for framtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Spindelsparr
2. Strömbrytare
3. Stodhandtag
4. Skydd
5. Flansmutternyckel
6. Batteri
7. Laddare
8. Sparrknapp
9. Kapacitetsindikering for batteri

3. Åndamåsenlig användning

Vinkelslipen ar avsedd for slipning av metall och sten med hjalp en lamplig slipskiva och ett lampligt skydd.

Varning! Vinkelslipen fär endast användas till kapning av metall och sten om skyddet, som ar tillgangligt som tillbehör, har monterats.

4. Tekniska data

Spanningsforsorjning motor 18 V DC

Nominell varvital .8500 min
Max. skivdiameter 115 mm
Slipskiva 115 x 22 x 6 mm
Kapskiva 115 x 22 x 3 mm
Utgangsspanning laddare 20 V DC
Utgangsström laddare 3 A
Natspanning laddare.....200-250 V~ 50-60 Hz
Battertyp Li-Ion
Antal battericeller 10
Batterikapacitet 4,0 Ah
Ganga pa faste M14
Vikt 1,8 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksnivá L. 75,1 dB(A)
Osakerhet K. 3 dB
Ljudeff ektniva L/86,1 dB(A)
Osakerhet Kw 3 dB

Bär hörskydd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 60745.

Handtag

Vibrationsemissionsvärde a_n = 6,154m / s^2 Osakerhet K = 1,5m / s^2

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverk-tyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora oika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till et minimum!

• Använd endast intakra maskiner.
  Underhäll och rengör maskinen regelbundet.
  Anpassaddt arbetssatt till maskinen.
  Overbelastainte maskinen.
  Lämna in maskinen for översyn vid behov.
  Slafiran maskinen om den inte anvands.
  Bärhandskar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa ground av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Halsoskador som uppstar av hand- och armvibrationer om maskinen anvands under langre tid aller om det inte hanteras och underhalls enigt foreskrift.

5. Färe användning

Varning!

Dra alltid ut batteriet innan installlningar utfors pa maskinen.

Las tvunget igenom dessa anvisningar innan du anvander den batteridrivna maskinen:

Ladda batteriet med den medfoljande laddaren. Ett tomt batteri ar uppladdat after ca 0,5-1 timme.

5.1 Montera stodhandtaget (bild 2)

Vinkelslipen fär inte användas om stödhand-taget (3) saknas.
Stodhandtaget kan skruvas in iett av tre lagen (A, B, C).

Verktygets sida Lämpligt für
Vänster (pos. A / se bild)	Högerhänganvändare
Höger(pos.B)Vänsterhängantanvändare
Upptill (pos. C) Anwendung av kaps-kivor

5.2 Byta ut och stalla in skyddet (bild 3)

Byta ut

Ta bort flansmuttern (b) och den underligand de spannflansen.
- Lossa pã skruven (a) pã skyddet (4).
Vrid skyddet (4) 180^ i medsols riktning sa att det pekar uppåt.
Ta av skyddet (4).

Montera i omvänd ordningsföjld.

Stalla in

Stall in skyddet (4) for att skydda dina hander sa att avslipat material flyger ut bort fran din kropp.
Skyddets (4) placering kan anpassas till aktuella arbetsvillkor: Lossa pa skruven (a) och vrid runt skyddet (4) till avsett lage.
- Se till att skyddet (4) tacker over kuggvaxeln i tillracklig man.
- Skruva fast skruven (a) igen.
- Kontrollera att skyddet (4) sitter fast.

S

Kontrollera att skyddet sitter fast.

Använd inte vinkelslipen om skyddet saknas.

5.3 PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskilnjningssskivan sca gä pa tomgang i minst 1 minut. Viberande skivor sca bytas ut omedelbart.

6. Anvanda

6.1 Ladda upp Li-batteriet (bild 1a-1b)

1. Dra ut batteriet (6) ur handtaget och tryck samtidigt ned sparrknappen (8).
2. Kontrolera att natspänngen som anges pa markskylen stammer overens med natspänningen i vagguttaget. Anslut laddarens (7) stickkontakt till vagguttaget. Den grona lysioden börjar blinka.
3. Skjut fast batteriet pa laddaren.

Underpunkt 10 (Lampor pa laddaren) fi nns en tabell som forklarar betydelsen av de olica lysioderna pa laddaren.

Om det inte skulle vara möjigt att ladda upp batteripacken sö kontrollera

om det finns natspanning i vagguttaget
om det finns en felfri kontakt på laddarens laddningskontakt.

Om det fortfarande inte skulle vara möjlgatt ladda upp batteripacken sa ber vi Dig att sanda

• laddaren
• ochbatteripacken
  till var kundtjanst.

For en professionell returninger vill vi be dig att kontakta var kundtjanst ell butiken dar du kope productsen.

När du returnerar eller avfallshanterar batter- rier erller batteridrivnaprodukter, maste du se til att dessa forpackas separat i plastpäsar for att undvika kortslutninger erller brand! For att batteriets livslängd skabli sā lang som möjigt skabateriell alltid laddas i god tid.Detta ar alltid nödvändigt om du marker att maskinens prestanda borjar forsvagas. Se till att batteriet aldrig laddas ur helt.Detta leder till att batteriet forstörs!

6.2 Strömbrytare (bild 4)

Fort undvika olyckor ar vinkelslipen utrustad

med en sakerhetsbrytare. Sla pa verktyget genom att trycka strombrytaren (2) at hoer och samtidigt skjuta den framat. Tryck strombrytaren (2) bakat for att sla ifrnan vinkelslipen. Strombrytaren (2) fjadrar da tillbaka till utgangslaget.

Vänta tills maskinen har natt sitt maximala varvtil. Därefter kan du satta vinkelslipen mot arbetsstycket och pâborja bearbetningen.

6.3 Kapacitetsindikering for batteriet (bild 1c/pos.9)

Tryck pa knappen (a) for kapacitetsindikering for batteriet. Kapacitetsindikeringen (9) visar batteriets laddningsniva med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

1 aller 2 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriet har djupurladdats och ar defekt. Du fär inte langre anvanda aller ladda ett defekt batteri.

6.4 Byta ut slipskivor (bild 5)

Fara!

Enkelt skivbyte genom spindelfstläsning.
Tryck pa spindelfastlasningen sa att slipskivan halls kvar.
- Oppna flansmuttern med en stjärnhålnyckel. (bild 5)
- Byt slip- eller avskilningssskiva och dra at flansmattern med stjärnhalnyckeln.

Observera:

Spindelfastlåsningen fár bara tryckas ned dà motorn och slipspindeln ar avstängda.

Spindelfastljasningen ske vara nedtryckt under skivbytet!

När det gäller slip- eller avskilnjningssskivor som är upp till ca 3 mm tjocka skä fl ansmuttern skruvas på med plansidan át slip- eller avskilnjningssskivan.

6.5 Flansernas ordning vid använding av slipskivor och avskilnjningssskivor (bild 6-9)

Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 7) a) Spannflans

S

b) Slipskiva

Arrangement av flänsen vid användning av en krökt avskilinngsskivor (bild 8)
a) Spannflans
b) Slipskiva
Arrangement av flänsen vid användning av en rak avskiljngsskiva (bild 9)
a) Spannflans
b) Slipskiva

6.6 MOTOR

Motorn maste vara vãl ventilerad under arbetet.
Av den anledningen ske ventilationsöppningarna alltid vara vãl rengjorda.

6.7 SLIPSKIVOR

• Slip-eller avskilnjningsskivan fär aldrig varar större an den foreskrevna diametern.
• Kontrollera fore skivorna tas i bruk vilka varvital som angetts.
• Slip- eller avkiljningsskivans varvtil maste vara Högre ¬an varvtalet då vinkelslipmaskinen gär på tomgang.
  Använd endast slip- och avskilnjningsskivor som ar tillatna forett maximal varvtal pa 8.500 min och for en omfangshastighet pa 52 m/sek.
• Kontrollera rotationsriktningen om du vill använda diamantskivor. Pilen für rotationsriktningen på diamantskivan maststämma overens med pilen på maskinen.

Det ar särskilt viktigt att slipverktyg forvaras och transporteras pa basta möjiga satt. Utsätt aldrig slipverktygen for stötar, slag eller vassa kanter (tex om de transporteras erller forvaras i en verktygsläda). Detta kan annars leda till att slipverktygen skadas, t ex sprickbildning, vilket kan innebära att användaren utsats for faror.

Varning!

6.8 ARBETSANVISNINGAR

6.8.1 Grovslipning (bild 10)

Obs! Använd skyddsanordningen für slipning (medfoljer). Bäst resultat vid grovlipning fär ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till silpytan och for den jämnt fram och til baka over arbetsdetaljer.

6.8.2 Avskiljningssslipning (bild 11)

Obs! Använd skyddsanordningen für kapning (medfoljer).

Vid avskilnjningsarbeten fär vinkelslipmaskinen inte forskjutas i snittytan. Avskilnjningssskivan maste gora en ren snittkant. For att avkilja hard sten ar

10. Lampor på laddaren

Indikieringsstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren Är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frän angivna laddningstider.
Frân Till Batteriet har laddats och är klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Lätt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur är inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet är defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är for varmt (tex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returningar agaren av elustrustingen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Efter att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedul utan elektriska komponenter vars syfte har varit att kompletterna den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage samt att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Kap-, slipskivor
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister erller störningar kan du animä delta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivng av felet som har uppstatt och besvara alltid foljande fragor:

• Fungerade Produkten für stell erler var den defekt from böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
  Enligt din asikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)?

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pà Telefon under servicenumret som anges nedan. Foljande punkter gäller for att du ska kunna góra ansprák pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellter tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit erer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot erer ett annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis erer utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten i produits tacks av vara garantitjänster, fär du genast en reparerad ellr ny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
