BRUKSANVISNING TCTK 18 Li EINHELL

Nominelt omdrejningstal: 8500 min-1

Maks. skive-0: 115 mm

Slideshow: 115 x 22 x 6 mm

Skereskive: 115 x 22 x 3 mm

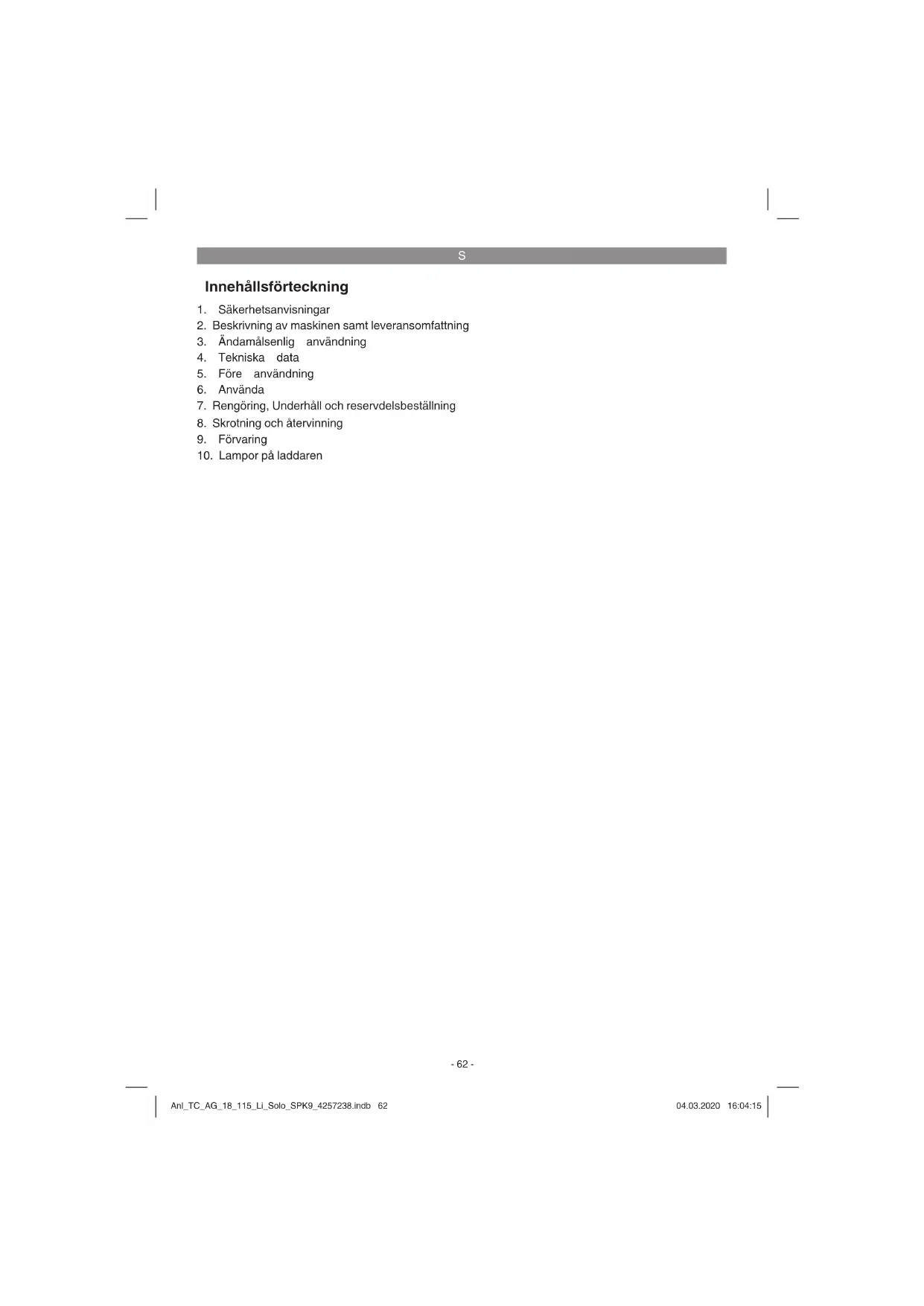

Innehállsforteckning

1. Sakerhetsanvisingar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anvanda
7. Rengöring, Underhäll och reservdelsbeställning
8. Skrotting och atervinning
9. Forvaring
10. Lampor palaaddaren

5

Fara! - Läsigenom bruksanvisingen for att sänka risken for skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein Förstör.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk for att hälsovåd-ligt damm uppstár. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erller att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Detta skydd ar lampligt for slipning.

Detta skydd ar lampligt for kapning och slipning (medfoljer ej).

Laddningsbara batterier fãr endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats innan de laggs undan forforvaring (laddade till minst 40% ). (medföljer ej)

S

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Förvara alla sakerhetsanvisningar och instruktioner for framtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Spindelsparr
2. Strömbrytare
3. Stödhandtag
4. Skydd
5. Flansmutternyckel
6. Batteri (medfoljer ej)
7. Laddare (medfoljer ej)
8. Sparrknapp
9. Kapacitetsindikering for batteri

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med värt servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte articeln. Tänk p att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialietamtforpacknings- och transportsakringar (om forhan

S

4. Tekniska data

Spanningsforsrjning motor 18V DC

Nominell varvital .8500 min-1

Max. skivdiameter 115 mm

Slipskiva 115 x 22 x 6 mm

Kapskiva 115 x 22 x 3 mm

Ganga pa faste M14

Batterity . Li-lon

Antal battericeller 5/10

Batterikapacitet 1,5 Ah/3,0 Ah

Vikt 1.8 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksinvala 75,1 dB(A)

Osakerhet K. 3 dB

Ljudeff ektniva 86,1 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktnigar) har bestamts enligt EN 60745.

Handtag

Vibrationsemissionsvärde a_h = 6,154m / s^2

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverk

tyget anvands. I undantagsfall kan det faktiska vardet avika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en forsta bedomning av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

Anvand endast intakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassa ditt arbetssatt till maskinen.
- Overbelastainte maskinen.

Lämna in maskinen for översyn vid behov.
Slafirnak maskinen om den inte anvands.
Bärhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi liter mask anvands.
2. Hörskador om inget lampligt hörskysdd används.
3. Hälsoskador som uppstár av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Färe användning

Varning!

Dra alltid ut batteriet innan installingar utfors pa maskinen.

Lás tvunget igenom dessa anvisningar innan du använder den batteridrivna maskinen:

Ladda batteriet med den medfoljande laddaren. Ett tomt batteri ar uppladdat after ca 0,5-1 timme.

5.1 Montera stödhandtaget (bild 2)

Vinkelslipen fár inte anvandas om stöhandtaget (3) saknas.
Stodhandtaget kan skruvas in i ett av tre lagen (A, B, C).

Verktygetsida Lämpligt für
Vänster (pos. A / se bild)	Högerhänganvändare
Höger(pos.B)Vänsterhänganvändare	Antanvändare
Upptill (pos. C) Anwendung av kaps-kivor

5.2 Byta ut och ställa in skyddet (bild 3)

Byta ut

Ta bort flansmuttern (b) och den underligand de spannflansen.
- Lossa pá skruven (a) pá skyddet (4).

Vrid skyddet (4) 180^ i medsols riktning sa att det pekar uppat.
Ta av skyddet (4).

Montera i omvänd ordningsföldj.

Stalla in

Ställ in skyddet (4) for att skydda dina händersa att avslipat material flyger ut bort frän dinkropp.
Skyddets (4) placering kan anpassas till aktuella arbetsvillkor: Lossa pa skruven (a) och vrid runt skyddet (4) till avsett lage.
- Set till att skyddet (4) tacker over kuggvaxeln i tillracklig man.
- Skruva fast skruven (a) igen.
- Kontrollera att skyddet (4) sitter fast.

Kontrollera att skyddet sitter fast.

Använd inte vinkelslipen om skyddet saknas.

5.3 PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskilnjningssskivan sca gä pa tomgang i minst 1 minut. Vibrerande skivor sca bytas ut omedelbart.

6. Anvanda

6.1 Ladda Li-batteriet (bild 1a-1b)

1. Dra ut batteriet (6) ur handtaget och tryck samtidigt ned sparrknappen (8).
2. Kontrollera att natspanninger som anges pa markskylen stammer overens med natspanninger i vagguttaget. Anslut laddarens (7) stickkontakt till vagguttaget. Den grona lysdioen borjar blinka.
3. Skjut fast batteriet på laddaren.

Underpunkt 10 (Lampor pà laddaren) fi nns en tabell som forklarar betydelsen av de olica lysioderna pà laddaren.

Om batteriet inte kan laddas maste du kontrollera att natspanning finns i vagguttaget.
- att det finns fullgod kontakt vid laddningskontakterma i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

• laddaren och laddningsadaptern
  batteriet

till var kundtjanstavdelning

For att batteriets livslangd sca bli s lang som mogljt maste du alltid ladda Li-batteriet i god tid. Detta ar alltid nodvandigt om du marker att maskinens prestanda borjar forsvagas.

6.2 Strömbrystare (bild 4)

For att undvika olyckor ar vinkelslipen utrustad med en sakerhetsbrytare. Sla pa verktyget genom att trycka strombtryaten (2) at Hoger och samtidigt skjuta den framat. Tryck strombtryaten (2) bakat for att sla ifran vinkelslipen. Strombtryaten (2) fjadrar da tillbaka till utgangslaget.

Vänta tills maskinen har natt sitt maximala varvtil. Därefter kan du satta vinkelslipen mot arbetsstycket och pâborja bearbetningen.

6.3 Capacitetsindikering for batteriet (bild 1c/pos. 9)

Tryck pa knappen (a) for kapacitetsindikering for batteriet. Kapacitetsindikeringen (9) visar batteriets laddningsnivá med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

1 aller 2 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriet har djupurladdats och ar defekt. Du far inte langre anvanda aller ladda ett defekt batteri.

6.4 Byta ut slipskivor (bild 5)

Fara!

Enkelt skivbyte genom spindelfstl.asning.
Tryck pa spindelfastlasningen sa att slipskivan halls kvar.
- Oppna flansmuttern med en stjärnhålnyckel. (bild 5)
- Byt slip- eller avskilningssskiva och dra at flansmattern med stjärnhålnyckeln.

Observera:

Spindelfastlåsningen fár bara tryckas ned dà motorn och slipspindeln ar avstängda.

Spindelfastljasningen ske vara nedtryckt under skivbytet!

När det gäller slip- eller avskilnjningsskivor som ar upp till ca 3 mm tjocka skä fl ansmuttern skruvas på med plansidan at slip- eller avskilnjningssskivan.

6.5 Flansernas ordning vid anvandning av slipskivor och avskilningssskivor (bild 6-9)

• Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 7)
  a) Spannflans
  b) Slipskiva
• Arrangemang av flänsen vid användning av en krökt avskiljinnggskivor (bild 8)
  a) Spannflans
  b) Slipskiva
• Arrangemang av flänsen vid använding av en rak avskiljnngsskiva (bild 9)
  a) Spannflans
  b) Slipskiva

6.6 MOTOR

Motorn maste vara vãl ventilerad under arbetet.
Av den anledningen sca ventilationsöppningarna alltid vara vãl rengjorda.

6.7 SLIPSKIVOR

• Slip-eller avskilnjingssskivan fär aldrig varar större an den foreskrevna diametern.
• Kontrollera fore skivorna tas i bruk vilka varvital som angetts.
• Slip- eller avkiljningssskivans varvatal maste vara högre an varvtalet dä vinkelslipmaskinen gär på tomgang.
  Anvand endast slip- och avskilnjingskkivor som ar tillatna fort emaximal varvtal pa 8.500 min och for en omfangshastighet pa 52 m/sek.
• Kontrollera rotationsriktningen om du vill använda diamantskivor. Pilen für rotationsriktningen på diamantskivan mastemstämma overens med pilen på maskinen.

Det ar särskilt viktigt att slipverktyg forvaras och transporteras pa basta möjiga satt. Utsatt aldrig slipverktygen for stotar, slag erer vassa kanter (tex om de Transporteras erler forvaras i en verktygslada). Detta kan annars leda till att slipverktygen skadas, t ex sprickbildning, vilket kan innebara att användaren utsats for faror.

Varning!

6.8 ARBETSANVISNINGAR

6.8.1 Grovslipning (bild 10)

Obs! Använd skyddsanordningen für slipning (medfoljer). Bäst resultat vid grovlipping fär ni om ni placerar slipskivan i en vinkel pa 30 till 40 grader till silpytan och for den jämnt fram och tilbaka over arbeitsdetaljer.

6.8.2 Avskilnjningssspiping (bild 11)

Obs! Använd skyddsanordningen für kapning (fi nns som tillbehör, se 7.3).

Vid avskilningsarbeten fär vinkelslipmaskinen inte forskjutas i snittytan. Avskilningssskivan maste gora en ren snittkant. For att avkilja hard sten ar det bast att anvanda en diamantavskilningssskiva.

Använd aldrig avskilnjningssskivor till grovlipsing.

Mark:

For att hoja batteriets prestanda och användingsid rekommenderar vi att du anvander var 4,0 Ah Power-X-Change.

(Art.-nr.: 45.113.96)

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen ske rengoras.

7.1 Rengora maskinen

• Hall skyddsanordningarna, ventilationsöppingarna och motorkapan i sö damm- och smutsfritt skick möjligt. Torka av maskinen med en ren dok erller blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningsstilfällne.
• Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa. Använd inga rengörings-ller lysningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vatskor trangler in i maskinens inre. Om vatten trangler in i ett elverktyg hojs risken for elektriska slag.

S

7.2 Underhall

I maskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

Skydd som anvands vid kapning

art.-nr.:44.500.40)

8. Skrotting och atervinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle foratervinning. Produktien och dess tillbehor bestarav olica material som tex metaller och plaster.Defekta producerkfar inte kastas i hushallssoporna.Lamna in produkten till att insamingsstallei din kommun for professionell avfallshantering.Horftermedin commun om du inte vet varnarmsta insamingsstalle fi nns.

9. Forvaring

Fövaraprodukten och dess tillbehör på en mörk, torr och frostfri platsamt otillgangligt for barn.

Den basta forvaringstemperaturen ar mellan 5 och 30^ .Forvara elverktyget i originalforpack- ningen.

10. Lampor på laddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frân angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returnering ar agaren av elustrustingen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen skakrotas. Effer att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i onlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedul utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset.Vara partners star garna till tjanst for alla slags servicearben sasom reparation och tillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Kap-, slipskivor
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister eller störningar kan du animä delta på webbplatsen www.isc-gmbh.info. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frågor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
- Enligt din ösikt, vilken fonction ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pà Telefon under servicenumret som anges nedan. Foljande punkter gäller for att du ska kunna góra ansprák pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig errkrtesaggin vanndning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmssiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellere tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit erer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vaara garantitjanster eftersom de inte kan identieras. Om defekten i produits tacks av vaara garantitjanster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
