BRUKSANVISNING S_GG502DC Vonroc

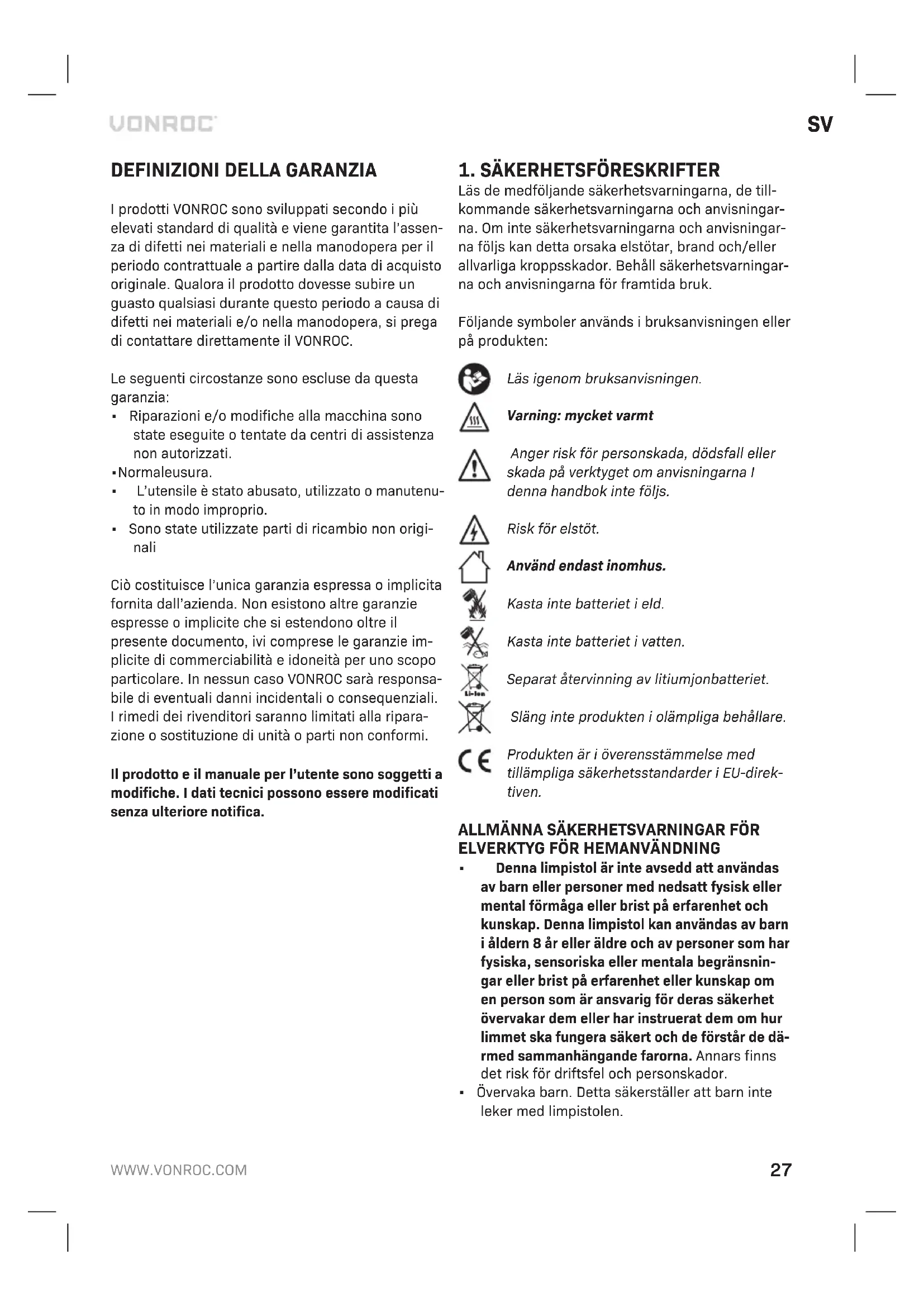

Läs de medfoljande sakerhetsvarningarna, de till-kommande sakerhetsvarningarna och anvisningarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for fremtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Lásigenombruksanvisingen.

Varning: mycket varmt

Anger risk for persanskada, dōdsfall ellerskada pa verktyget om anvisningarna Ienna handbok inte foljs.

Risk for elstot.

Använd endast inomhus.

Kasta inte batteriet i eld.

Kasta inte batteriet i vatten.

Släng inte Produkten i olämpliga behällare.

Produkten ar i overensstammelse med tillampliga sakerhetsstandar der i EU-direktiven.

ALLMÄNNA SÄKERHETSVARNINGAR FÖRLVERKTYG FÖR HEMANVÄNDNING

Denna limpistol ar inte avsedd att anvandas av barn eller personer med nedsatt fysisk eller mental formaga aller brist pa erfarenhet och kunskap. Denna limpistol kan anvandas av barn i aldern 8 ar aller aldre och av personer som har fysiska, sensoriska aller mentala begränsnigar aller brist pa erfarenhet aller kunskap om en person som ar ansvarig for deras sakerhet overvakar dem aller har instruerat dem om hur limmet skafungera sakert och de forstar de darmed sammanhängande farorna. Annars finns det risk for driftsfel och personskador.

• Overvaka barn. Detta sakerstaller att barn inte leker med limpistolen.

Barn fär inte rengöra och utföra underhäll på limpistolenutan tillsyn.

YTTERLIGARE SAKERHETSANVISNINGAR FÜR LIMPISTOLER

Låt inte personer som inte har kunskap om limpistolen eller dessa instruktioner använda den.
- Kontrollera limpistolen, kabeln och kontaktenFore varje användning. Använd inte limpistolon om skador upptäcks. Oppna aldrig limpistolensjälv och lát endast en kvalificerad reparatorutföra reparationer med endast identiskareservdelar. Skadade limpistoler, kablar ochkontakter ökar risken for elektrisk stöt.
Lämna inte den ikopplade limpistolenutan uppsikt.
Häll limpistolen borta frän regn och fukt. Vatten som tränger in i lmpistolen ökar risken for elstötar.
Ror inte vid det varma munstycket. Risk for brannskador.
- Limpistolens nätkontakt mäste matcha uttaget. Äandra inte kontakten på nagot satt. Omodifie rade kontakter och passande uttag minskar risiken für elektrisk stöt.
Använd inte sladden für att bara limpistolen, hänga upp den ell er der dra ut kontakten ur uttaget. Håll sladden borta frän varme, olja, vassa kanter ell rörliga delar. Skadade ell tilltrasslade sladdar ökar risken for elektrisk stöt.
Lät reparera limpistolen endast av en kvalificerad reparator och använd endast originalde- lar. Detta sakerstaller att verktygets sakerhet upprätthälls.
- Placera limpistolen på att säkert sätt after användning och lät den svalna helt innan du lagger undan den. Det heta munstycket kan orsaka skador och/eller brännskador.
Använd aldrig sladden for att dra ut kontakten ur uttaget. Håll kabeln borta frän varme eller olja. Skadade eller tilltrasslade kablar ökar risken for elektrisk stöt.

ALLMÄNNA SÄKERHETSVARNINGAR FÖRLVERKTYG FÖR HEMANVÄNDNING

Denna limpistol ar inte avsedd att anvandas av barn eller personer med nedsatt fysisk ell er mental formaga aller brist pa erfarenhet och kunskap. Denna limpistol kan anvandas av barn i aldern 8 ar aller ädre och av personer som har

fysiska, sensoriska eller mentala begränsningar eller brist på erfarenhet eller kunskap om en person som ar ansvarig for deras sakerhet overvakar dem aller har instruerat dem om hur limmet sca fungera sakert och de forstår de därmed sammanhängande farorna. Annars finns det risk for driftsfel och persorskador.

• Overvaka barn. Detta sakerstaller att barn inte leker med limpistolen.
  Barn fär inte rengöra och utföra underhall pólmpistolenutan tillsyn.

YTTERLIGARE SAKERHETSANVISNINGAR FÜR LIMPISTOLER

Låt inte personer som inte har kunskap om lim-pistolen eller dessa instruktioner använda den.
- Kontrollera limpistolen, kabeln och kontakten före varje användning. Använd inte limpistolen om skador upptäcks. Öppna aldrig limpistolen själv och låt endast en kvalificerad reparator utföra reparationer med endast identiska reservdelar. Skadade limpistoler, kablar och kontakter ökar risken for elektrisk stöt.
Lämna inte den ikopplade limpistolenutan uppsikt.
- Hall limpistolen borta frän regn eller fukt. Vatten som tränger in i lmpistolen ökar risken for elstötar.
Ror inte det varma munstucket. Risk for brannskador.
- Limpistolens nätkontakt mäste matcha uttaget. Äandra inte kontakten på nagot satt. Icke modifiera de kontakter och passande uttag minskar risiken for elektrisk stöt..
Använd inte sladden for att bara limpistolen, hang upp den eller dra ut kontakten ur uttaget. Häll sladden borta frän varme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken for elektrisk stöt.
Lät reparera limpistolen endast av en kvalificerad reparator och använd endast originaldlar. Detta sakerstaller att verktygets sakerhet upprätthälls.
- Placera limpistolen på att säkert satt after användning och lät den svalna helt innan du lagger undan den. Det heta munstycket kan orsaka skador och/eller brännskador.
Använd aldrig sladden for att dra ut kontakten ur uttaget. Håll kabeln borta frän varme eller olja. Skadade eller tilltrasslade kablar ökar risken for elektrisk stöt.

FOR LADDAREN AVSEDD ANVÄNDNING

Denna limpistol har ett inbyggt litiumjonbatteri som du kan ladda med den medfoljande USB-laddnings-kabeln (USB-natadapter ingar ej).

a) Apparaten fär inte användas av personer (inklusive arn) med nedsatt fysisk eller mental fornåga eller brist på erfarenhet och kunskap, sväd de inte övervakas eller instruerats b) Barn skä övervakas sä att de inte leker med apparatenc) Ladda inte iced uppladdningsbara batterier!
d) Batterierna maste placeras i ett vãl ventilerat omrade under laddning!

e) Inbyggda batterier ske endast tas bort for kassering av kvalificerad personal. Oppning av holjet kan forstora elverktyget. For att ta bort batteriet fran elverktyget, tryck in strombrytaren (6) tills batteriet ar helt urladdat. Skruva loss skruvarna pa holjet och ta bort holjets skal for att ta bort batteriet. For att forhindra kortslutning, koppla bort kontakterna pa batteriet en at gangen och isolera sedan polerna. Aven nar batteriet ar helt urladdat innehaller det fortfarande en kvarvarande kapacitet som kan frigoras vid kortslutning.

RESTRISKER

Även när verktyget används enligt foreskrifterna ar det inte möjligt att undanröja alla restriskfaktorer. Följande faror kan uppkommen i samband med elverktygets konstruktion och utformning:

a) Halsodefeker till följd av vibrationer om elverk-tyget används over langre tid aller inte hanteras pa ratt satt aller underhälls ordentligt.
b) Skador på personer och egendom till följd av trasiga tillbehör som plotslicht gär sönder.

2. MASKINFORMATION

Avsedd användning

Limpistol er avsedd for snabblimning av rena, torra och fetfria material med smaltlim. Detta verktyg ar endast avsett for hemmabruk.

Modellnr. GG502DC / S_	GG502DC
Spanning 4V	- - -
Batteri 1500 mAh Lithium-jon
Inbyggd laddare 5V	- - - USB
Uppvärningstid Max. 25 sek
Temperatur 170 °C - Automatisch	avstängning 6,5 min
Diameter limstift 7 mm
Laddningstid ca. 3 timmar

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen paskidorn a 2-3.

1. Avtryckare
2. Bas
3. Munstycke
4. LED-indikator uppvärmning
5. Strömbrytare
6. Limpistolens laddningskontakter
7. LED-indikator batteri och laddare
8. Bas laddningskontakter
9. Droppbricka
10. Ladduttag for mini-USB
11. Limstift
12. Laddarkabel

3. ANVÄNDNING

Maskinen maste laddas innan den anvands forforsta gangen.

Ladda apparaten (fig. B-C)

• Anslut laddarkabeln (12) (ingär) i en adapter (ingär ej).
• Anslut laddarkabeln (12) till mikro-USB-laddningsporten (10). Se bild B.
• Placera limpistol i basen och se till att limpistolens laddkontakter (6) och basladdningskontakterna (8) ar anslutna. Se figur C.
• Laddarens batteri-LED-indikator (7)kommen att lysa och visa laddningsstatusen.

OBS: Se till att metallkontakterna (6 + 8) i limpistolen och basen ar rena innan du laddar.

LED laddarstatus

Röd batteriladdning págár.

Gron batteriladdning sluford, batteri fulladdat.

• After att batteriet laddats fullt, ta bort laddarens kontakt fran uttaget och ta bort den lilla kontakten fran basen.
• Det kan ta upp till 2-3 timmar att fulladda batteriet

Satta i limstift (11) (fig. D)

Anvand alltid limstift med ratt diameter.

1. Stick in ett limstift genom öppningen på baksidan av limpistolen.

2. För in limstiften i limkammaren tills det tar emot.

Limpistol slutar mata ut lim när limstiftet nastan ar forbrukat. For att fylla på kammaren, satt in limpistol i basen och satt in ett nytt limstift.

Igangsattning och avstängning av verktyget (fig. A)

Tryck och hällinne strombrytaren (5) for att satta pλ limpistolen tills LED-indikatorn for uppvärmning (4) tandis RÖTT.
Vanta ca. 25 sekunder for att limmet sca smälta och nà driftstemperatur och LED-indikatorn for uppvärmning (4) blir grön.
- Limpistolen ar klar att användas. OBS: Om LED-indikatorn für uppvärmning blir RÖD och du känner motständ fran avtryckaren under appliceringen, mäste limpistolen varmas upp i nagra sekunder.

Anvanda limpistolen

• Håll fast limpistolen och placera munstycket nara ytan där limkommen att appliceras.
• Aktivera avtryckaren (1) tills lim flyter frän munstyket (3), applicera inte for mycket.
  När onskad mängd lim har applicerats släpper du avtryckaren (1). Luta munstycket (3) nagot at sidan och dra försiktigt bort munstycket frän foremalet. Detta hjälper till att undvika limsträn-gar som sitter fast vid arbetet.
• Mellan användingarna kan du använda basen für att tillfälligt forvara limpistolen sö laddas den automatiskt.

OBS: Limpistolen stängs av automatiskt after cirka 5 minutes om den inte används. Du mäste trycka på strömbrytaren for att starta om.

Använd droppbrickan

• Den inbyggda droppbrickan (9) på basen (2) fängar upp droppar medan limpistolen varms upp eller svalnar.
  Med handen ar det enkelt att skjuta droppbrickan fran basen. Se figur E.

OBS: Stäng alltid av limpistolen och placera den pa basen Near du ar klar med den.

4. UNDERHÄLL

Stäng alltid av maskinen och ta ut strömkontakten frän strömköllan innarengöring och underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna är fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte Lossningsmedel som bensin, alcohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

Rengör limkontaktens metallkontakt

Kontrollera alltid att metallkontakterna ar rena for varje användning for att ge basta kontaktprestanda vid laddning. Eventuella rester sca rengöras frän metallkontakterna enligt följande steg.

1. Ta bort limpistolen fran basen och lagg at sidan.
2. Skrapa forsiktigt bort det kylda limmet fran metallkontakterna med en bomullspinne ellernagot ickenliskt redskap.

Var noga med att kontrollera kontakterna på bade limpistolen och basen for eventuella limrester. Använd aldrig metallredskap für att rengöra kontakterna.

MILJÖ

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt måste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROCprodukter ar utvecklade enigt hogsta kvalitetsstandard och garanteras varautan defekter bade vad galler material och tillverkning under den period som stipuleras enigt lag med borjan fran ursprungligt inkopsdatum. Om nagot fel uppstar pa Produkten underenna period pa ground av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas fränenna garanti:

• Reparationer allerändringar som gjorts aller föskt goras pa maskinen av ett iche auktoris-rat servicecenter.
• Normalslitage.
• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
• Icke-originalreservdelarharanvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt aller underforstatt. Det finns inga andra garantier, uttalade aller underforstdda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet forett särskilt syfte. Under inga omstandigheter skull VONROC hallas ansvarig for nagra oforutsedda eller indirekta skador. Aterforsaljarens atgarden skull begransas till reparation eller byte av felaktiga enheter eller delar.

Med forbehäll forändringar i Produkten och braksanvisningen. Specifikationer kan ändras utan Förvarning.
