GEBRUIKSAANWIJZING S_GG502DC Vonroc

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Pas op: heet

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elek trische schokken.

Alleenbinnenshuisgebruiken.

Accu Niet in het water gooien.

Aparte inzameling van Li-ion-accu's.

Werp het product Niet weg in ongeschikte containers.

Het product voldoet aan de geldende veilig heids normen vermeld in de Europese richtlijnen.

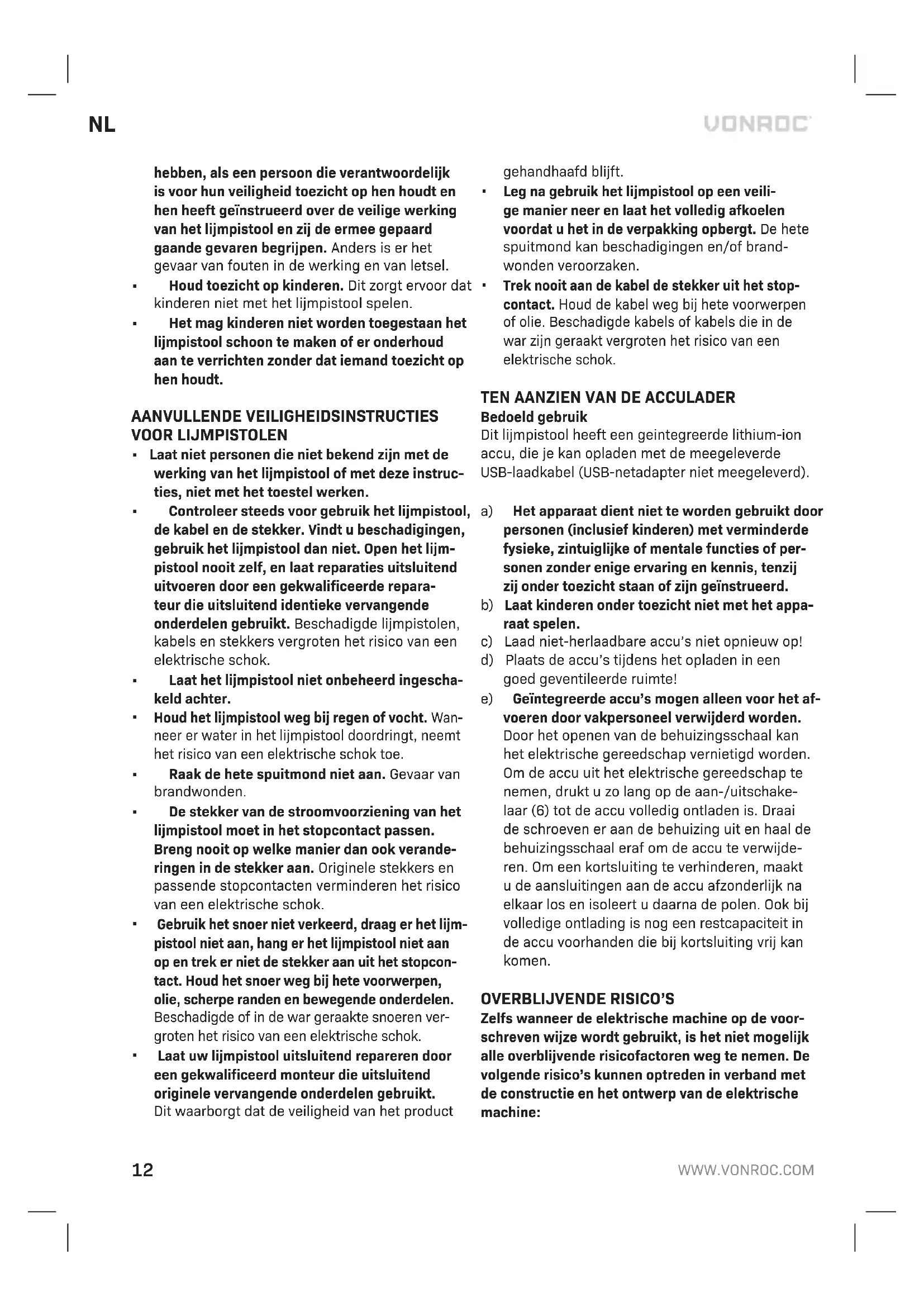

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN BIJ HUISHOUDELIJK GEBRUIK VAN ELEKTRISCH GEREEDSCHAP

• Het is nicht de bedoeling dat dit lijmpistool worden gebruikt door kinderen en door Personen met verminderde fysiieke of sensorische vermogens, of gebrek aan ervaring en kennis. Dit lijmpistool mag worden gebruikt door kinderen van de leeftijd vanaf 8aar en door Personen die fysiieke, zintuiglijke of psychische beperkingen hebben of een gebrek aan ervaring of kennis

hebben, als een persoon die verantwoordelijk is voor hun veriligheid toezicht op hen houdt en hen heeft geinstrueerd over de veilige werkinq van het lijmpistol en zij de ermee gepaard gaande gezaren begrijpen. Anders is er het gevaar van fouten in de werkinq en van letsel.

Houd toezicht op kinderen. Dit zorgtervoordat kinderen Niet met het lijmpistool spelen.
- Het mag kinderen nicht worden toegestaan het lijmpistol schoon te makeen of er onderhoud aan te verrichten zonder dat iemand toezicht op hen houdt.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR LIJMPISTOLEN

• Laat Niet personen die Nietbekend zich met de werkking van het lijmpistool of met deze instructies, Niet met het toestel werken.
• Controller steeds voor gebruik het lijmpistol, de kabel en de stekker. Vindt u beschadigingen, gebruik het lijmpistol dan Niet. Open het lijmpistol nooit zich, en LAST reparatiesuitsluitend uitvoeren door een gekwalificeerde reparateur dieuitsluitend identieke verrangende onderdelen gebruikt. Beschadigde lijmpistolen, kabels en stekkers vergroten het risico van een elektrische schok.
  Laat het lijmpistool nicht onbeheerd ingeschakeld anschter.
• Houd het lijmpistolweg bij regen of vocht. Wanner er water in het lijmpistol doordringt, neemt het risico van een elektrische schok toe.
• Raak de hete spuitmond Niet aan. Gevaar van brandwonden.
• De stekker van de stroomvoorziening van het lijmpistool moet in het stopcontact passen. Breng nooit op welke manier dan ook veranderingen in de stekker aan. Originele stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
• Gebruik het snoer Niet verkeerd, draag er het lijmpistool Niet aan, hang er het lijmpistool Niet aan op en trek er Niet de stekker aanuit het stopcontact. Houd het snoer weg bij hete voorwerpen, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
• Laat uw lijmpistol uitsluitend repareren door een gekwalificeerd monteur die uitsluitend originele verrangende onderden gebruikt. Dit waarborgt dat de veiligheid van het product

gehandhaafa d blijf.

Leg na gebruik het lijmpistool op een veilige manier neer en LAST het volledig afkoelen voordat u het in de verpakking opbergt. De hete spuitmond kan beschadigingen en/of brandwonden verroorzaken.
- Trek nooit aan de kabel de stekker uit het stopcontact. Houd de kabel weg bij hare voorwerpen of olie. Beschadigde kabels of kabels die in de war zichn geraakt vergroten het risico van een elektrische schok.

TEN AANZIEN VAN DE ACCULADER

Bedoeld gebruik

Dit lijmpistol heeft een geintegreerde lithium-ion accu, die je kan opladen met de meegeleverde USB-laadkabel (USB-netadapter nicht meegeleverd).

a) Het apparaat dient nicht te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zich onder toezurecht staan of zich geinstrueerd.
b) Laat kinderen onder toezicht nicht met het appar-. raat spelen.
c) Laad niedherlaadbare accu's Niet opniew op!
d) Plaats de accu's tijdens het opladen in een goed geventileerde ruimte!
e) Geintegreerde accu's mogen alleen voor het afvoeren door vakpersoneel verwijderd worden. Door het openen van de behuizingsschaal kan het elektrische gereedschap vernietigd worden. Om de accu uit het elektrische gereedschap te nemen, drukt u zo lang op de aan-/uitschakelaar (6) tot de accu volledig ontladen is. Draai de schroeven er aan de behuizing uit en haal de behuizingsschaal erfam om de accu te verwijderen. Om een kortsluiting te verhinderen, maakt u de aansluitingen aan de accu afzonderlijk na elkaar los en isoleert u daarna de polen. Ook bij volledige ontlading is nog een restcapaciteit in de accu voorhanden die bij kortsluiting vrij kan komen.

OVERBLIJVENDE RISICO'S

Zelfs wanseer de elektrische machine op de voorschreiben wijze worden gezruikt, is het Niet möglich alle overblijvende risicofactoren weg te nemen. De volgende risico's konnen optreden in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingssemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Het lijmpistool is bedoeld voor het snellijmen van schone, droge, vetvrijne materialen met hetegesmolten lijmmiddelen. Het gereedschap is uitsluitend bedoeld voor hobby-toepassenen thus.

TECHNISCHE SPECIFICITIES

Modelnummer	GG502DC / S_ GG502DC
Spanning 4V	---
Batterij 1500mAh Li-Ion
Ingebouwde lader 5V	--- USB
Opwarmtijd Max. 25 sec
Temperatuur	170°C - Automatische uitschakeling 6,5 min
Diameter lijmpatron 7 mm
Oplaadtijd ongeveer 3=uur

BESCHRIJVING

De nummers in de tekst verwijzen maar de illustrat
ties op pagina 2-3

1.Trekker
2. Grondplaat
3. Spuitmond
4. LED-indicatielampje Opwarmen
5. Aan/uit-schakelaar
6. Laadcontacten lijmpistol
7. Accu en LED-indicatielampje lader
8. Laadcontacten grondplaat
9.Druipbak
10. Micro-USB-Iaadpoort
11. Lijmpatronen
12. Kabel van de lader

3. BEDIERING

Het apparaat要去 Voorafgaand aan het eerste gebruik worden opgeladen.

Het apparaat opladen (Afb. B-C)

• Steek de stekker van de kabel (12) (meegeleverd) van de lader in een adapter (niet meegeleverd).
• Steek de kabel (12) van de lader in de micro-USB-laadpoort (10). Zie afbeelding B.
• Plaats het lijmpistool in de grondplaat en contrôleer dat de laadcontacten (6) van het lijmpistool en de laadcontacten (8) van de grondplaat op elkaar zijn aangesloten. Zie afbeelding C.
• Het LED-indicatielampje (7) van de lader gaat branden en geeft de laadstatus weeer.

NB.: Denk eraan dat de metalen contacten (6 + 8) in het lijmpistol en in de grondplaat schoon moeten zich voordat u de accu.gaat opladen.

LED Status van acculader

Rood Bezig met opladen van accu.

Groen Opladen van de accu is beeindigd, de accu is volledig opgeladen

• Verwijder nadat de accu volledig is opgeladen, de stekker van de lader uit het stopcontact en haal dekleine stekker uithet gereedschapweg.
• Het volledig opladen van de accu kan 2 - 3 uur duren.

Lijmpatronen (11) plaatsen (Afb. D)

Gebruik.altijd eenklein patroon van de juiste diameter.

1. Steek een lijmpatroon maar binnen door de opening aan dechterzijde van het lijmpistool.
2. Leid de lijmpatroon in de lijmkamer, tot davon nicht verder kan.

Het lijmpistool stocht met het uitgeven van lijm wanneer de lijmpatroon in de lijmkamer bijna is opgebruikt. U kutn de lijmkamer wee vullen door het lijmpistool in de grondplaat te zetten en een neue lijmpatroon te plaatsen.

Het apparatus in- en uitschakelen (Afb. A)

• Druk op de aan/uit-schakelaar (5) en houd de schakelaar op het lijmpistool ingedrukt tot het LED-indicatielampje Opwarmen (4) oplicht in ROOD.
• Laat de lijm 25 seconden smelten en het pistool de bedrijfstemperatuur bereiken en het LED-indicator Opwarmen (4) worden groen.
• Het lijmpistool is klaar voor gebruik.

NB.: Wanner het LED-indicatielampje Opwarmen ROOD is en u onderstand voelt van de trekker tijdens toepassing, dan moet het lijmpistool waar enkele seconden opwarmen.

Het lijmpistool gebruiken

• Houd het lijmpistool stevig vast enplaats de spuitmond zich bij het oppervlak waar u lijm wilt aanbrengen.
  Trek de trekker (1) in tot er lijm uit de spuit-mond (3) komt, breng Niet te veel lijm aan.
• Laat, wanner de gewenste hoeveelheid lijm is aangebracht, de trekker (1) los. Kantel de spuit-mond (3) wat maar opzij en haal de spuitmond voorzichtig weg bij het object. Zo voorkomt u dat er draden van lijm aan het werkstuk blijven plakken.
• Gebruik:tussen het aanbrengen van lijm de grondplaat tijdelijk als opbergplaats van het lijmpistool, het lijmpistool laadt dan automatisch op.

NB.: Het lijmpistol worden automaticisch uitgeschakeld wonneer u het ongeveer 5 minuten nicht gebruikt. U moet dan de Aan/Uit-schakelaar indrukken als u het apparaat wee wilt starten.

De druipbak gebruiken

• De ingebouwde druipbak (9) op de grondplaat (2) vangt eventuele druppels lijm op wanner het lijmpistool opwarmt of afkoelt.
• U=kunt eenvoudig met de hand de druipbak uit de grondplaat schuiven. Zoals in afbeelding E wordengetoond.

NB.: Schakel altijd het lijmpistool uit enplaats het apparaat op z'n grondplaat wonneer u klaar bent met het gebruik van het lijmpistool.

Het metalen contact van het lijmpistool schoonmake

Controleer steeds voor gebruik dat de metalen contacten schoon zijn zodat het opladen optimaal verloopt. Verwijder lijmresten van de metalen contacten door als. volgt te werk te gaan.

1. Verwijder het lijmpistool van de grondplaat en zet deze opzij.
2. Schrap voorzichtig de afgekoelde lijm van de metalen contacten en gebruik hiervoor een wattenstaafje of een Niet-metalen gebruiksvoorwerp.

Denk er vooral aan de contacten op zowel het lijmpistool als op de grondplaat te controleren op eventuele lijmresten. Gebruik nooit metalen gebruiksvoorwerpen voor het schoonmaken van de contacten.

4. ONDERHOUD

rek altijd de stekker uit het stopcontact voordat u onderhoudswerk gaat uitvoeren.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zichte doek bevochtigd met zoepwater. Gebruik geen oplosmiedelen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitststandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten,ijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het productijdens deze periode gebreken vertonenveroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.

• Normale slijtage.

• De machine is misbrukt, verkeerd gebruikt of slecht onderhoden.
• Er zich Niet-originèle reserveonderdelen gebrukt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparations van dealers zichn gelimiteerd tot de reparatie of verranging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
