BEDIENUNGSANLEITUNG S_GG502DC Vonroc

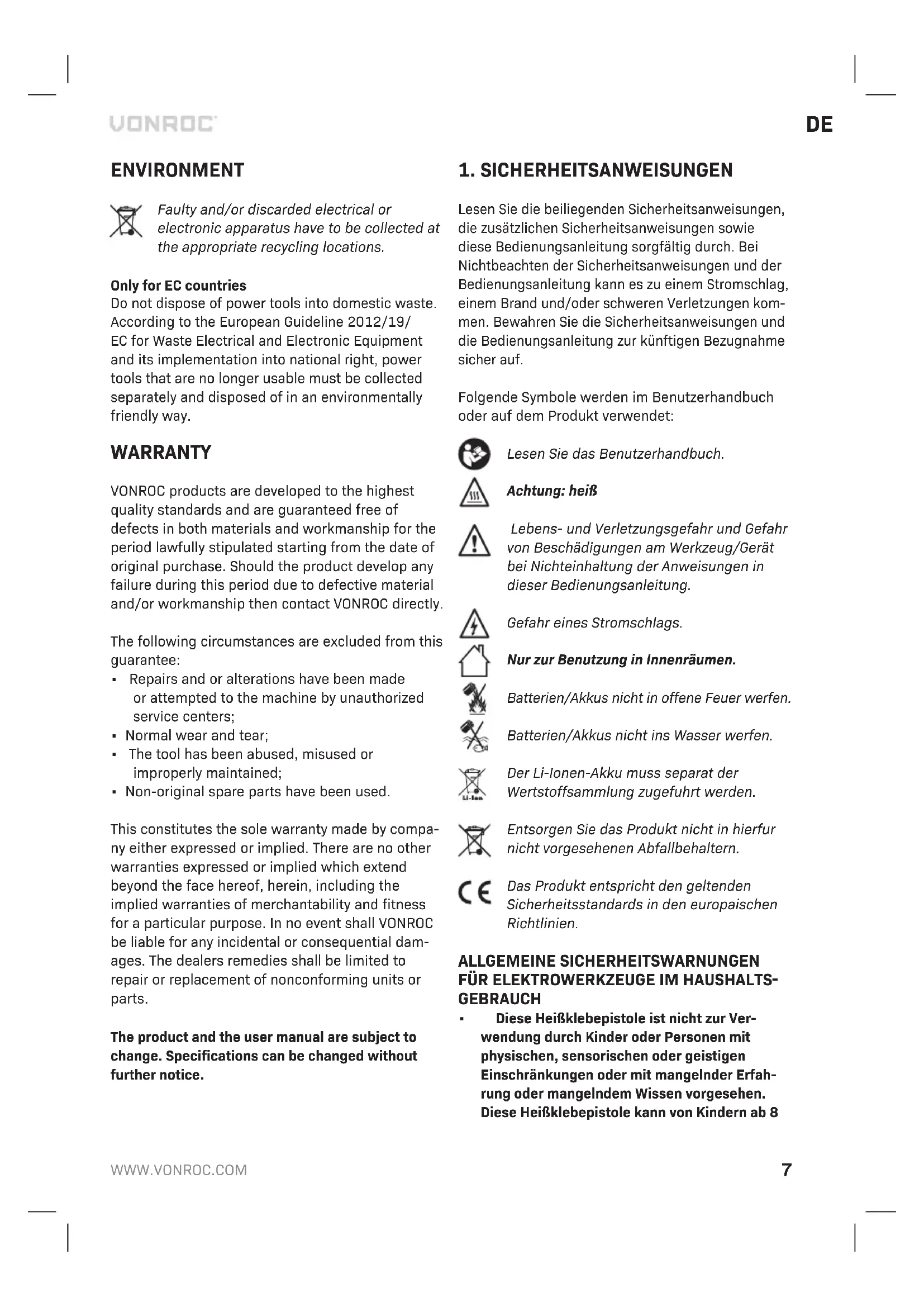

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungenkommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicherauf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Achtung: heiß

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Nur zur Benutzung in Innenräumen.

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugefuhr werden.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehaltern.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europaischen Richtlinien.

ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTROWERKZEUGE IM HAUSHALTSGEBRAUCH

These Heifsklebepistole ist nicht zur Verwendung durch Kinder oder Personen mit physischen, sensorischen oder geistigen Einschränkungen oder mit mangelnder Erfahrungs oder mangelndem Wissen vorgesehen. These Heifsklebepistole kann von Kindern ab 8

Jahren sowie von Personen mit physischen, sensorischen oder geistigen Einschränkungen oder mangelnder Erfahrung oder mangeldem Wissen verwendet werden, wenn eine für ihre Sicherheit verantwortliche Person sie beaufsichtigt oder sie in den sicheren Betrieb der Heißklebepistole eingewiesen wurden und die damit verbundenen Gefahren verstehen. Ansonsten besteht die Gefahr von Bedienfehlern und Verletzungen.

• Kinder beaufsichtigen. Dies stellt sicher, dass Kinder nicht mit der Heißklebepistole speilen.
• Kinder dürfen die Heißklebepistole nicht unbeaufsichtigt reinigen und Wartungsarbeitenden daran durchführren.

ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR HEISSKLEBEPISTOLEN

• Lassen Sie das Gerät nicht von Personen bedieren, die sich mit der Heißklebepistole nicht auskennen und denen die Betriebsanweisungen des Geräts nichtbekannt sind.
• Prüfen Sie vor jeder Verwendung des Geräts die Heißklebepistole, das Kabel und den Stecker. Wenn Sie einen Schaden entdecken, dann verwenden Sie die Heißklebepistole nicht. Öffnen Sie die Heißklebepistole niemals selbst und halten Sie Reparaturen ausschließlich von einem qualifizierten Servicetechniker durchführten. Beschädigte Heißklebepistolen, Kabel und Stecker erhöhen das Stromschlagrisiko.
• Lassen Sie die eingeschaltete Heißklebepistole nicht unbeaufsichtigt.
  Schützen Sie die Heißklebepistole vor Regen und Feuchtigkeit. Das Eindringen von Wasser in die Heißklebepistole erhöht das Stromschlagrisiko.
• Nicht dieheiBe Duseberühren.Verbrennungsgefahr.
  Der Netzstecker der Heißklebepistole muss in die Steckdose passen. Den Stecker niemals modifizieren. Nicht modifierte Stecker und passende Steckdosen reduzieren das Stromschlagrisiko.

• Missbrauchen Sie das Kabel nicht, um die Heiß-klebepistole zu tragen, sie aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel vor Wärme, Öl, spitzen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

• Lassen Sie ihre Klebepistole ausschließlich von einem qualifizierten Servicetechniker reparieren, der nur Originalersatzteile verwendet. So wird sichergestellt, dass die Sicherheit des Produkts gewahrt bleibt.

• Stellen Sie die Heißklebepistole nach dem Gebrauch auf sichere Weise ab und setzen Sie sie abkühlen, bevor Sie sie wegpacken. Die freiße Düse kann Schäden und/oder Verbrennungen verursachen.
• Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel von Wärme oder Öl fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

FUR DAS LADEGERAT

Verwendungszweck

Dieser Heißklebepistole verfugt über einen integrierten Lithium-lonen-Akku, den Sie mit dem mitgelieferten USB-Ladekabel aufladen können (USB-Netzteil nicht im Lieferumfang enthalten).

a) Das Gerätarf nicht von Personen (ein schlieblich Kindern) mit eingeschrän kten körperlichen, sensorischen bzw. geistigen Fähigkeiten, man-gelnder Erfah rung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben.
b) Kinder sollen den beaufsichtigt werden, um sicherr-zustellen, dass sie nicht mit dem Gerät spielen.
c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden!
d) Wahlrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!
e) Integrierte Akkus dürfen nur zur Entsorgung von Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann das Elektrowerkzeug zerstört werden. Um den Akku aus dem Elektrowerkzeug zu entnahmen, betätigten Sie den Ein-/Ausschalter (6) so lange, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse Heraus und behmen Sie die Gehäuseschale ab, um den Akku zu entnahmen. Um einen Kurzschluss zu verhindern, trennen Sie die Anschlüsse am Akku einzel nacheinander und isolieren Sie anschließend die Pole. Auch bei vollständiger Entladung ist noch eine Restkapazität im Akku enthalten, die im Kurzschlussfall freigesetzt werden kann.

RESTRISIKEN

Selbst bei ordnungsgemäß, beschriebener Anwendung des Elektrowerkzeugs konnen nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren konnen in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Gerats kann zu Gesundheitsschädern durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davon geschleudert werden, können zu Verletzungen und Sachschäden führen.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Die Heißklebepistole ist für das schnelle Kleben von sauberen, trockenen und fettfreien Materialien mit Schmelzkleber vorgesehen. Das Tool ist ausschließlich für den Hobbygebrauch zu Hause bestimmt.

TECHNISCHE DATEN

Modellnummer	GG502DC / S_GG502DC
Spannung 4V	---
Batterie 1500mAh Li-Ion
Integriertes Ladegerät 5V	--- USB
Aufheizdauer Max. 25 sek.
Temperatur	170°C - Automatische Ab-schaltung nach 6,5 min.
Durchmesser Klebepatrone 7 mm
Ladedauer ca. 3 Stunden

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-3.

1. Abzug
2. Basis
3. Düse
4. LED-Anzeige für die Aufheizung
5. Ein-/Ausschalter
6. Ladekontakte der Klebepistole

7. LED-Anzeige für Akku und Ladegerät

8. Ladekontakte der Basis

9. Tropfschale
10. Micro-USB-Ladeanschluss
11. Klebesticks
12. Ladekabel

3. BETRIEB

Der Akku des Gerats muss vor der erstmaligen Benutzung aufgeladen werden.

Aufladen des Geräts (Abb. B-C)

• Stecken Sie das Ladekabel (12) (mitgeliefert) in ein Netzteil (nicht mitgeliefert).
• Stecken Sie das Ladekabel (12) in den Micro-USB-Ladeanschluss (10). Siehe Abb. B.
• Stellen Sie die Klebepistole in die Basis und achten Sie darauf darüber, dass die Ladekontakte der Klebepistole (6) und die Ladekontakte der Basis (8) miteinander verbunden sind. Siehe Abb. C.
  Die LED-Anzeige des Ladegerats (7) leuchtet auf und zeigt den Ladestatus an.

HINWEIS: Achten Sie vor dem Aufladen daraufuf, dass die metallischen Kontakte (6 + 8) in der Klebepistole und in der Basis sauber sind.

LED Status Ladegerät

Rot Akku wird geladen.

Grün Laden des Akkus abgeschlüssen, Akkuvollstandig aufgeladen.

• Nachdem die Batterie vollstandig geladen ist, den Ladstecker aus der Steckdose entfernen und den kleinen Stecker aus dem Gerät entfernen.

Das vollstandige Aufladen des Akkus kann bis zu 2 - 3 Stunden dauern.

Einsetzen der Klebesticks (11) (Abb. D)

Verwenden Sie nur Klebesticks mit dem richtigen Durchmesser.

1. Setzen Sie einen Klebestick durch die Öffnung an der Rückseite der Klebepistole ein.
2. Führn Sie den Klebestick vollständig in die Klebekammer ein.

Die Klebepistole gibt keinen Klebstoff mehr aus, wenn der Klebestick in der Kammer fast aufgebraucht ist. Zum Nachfüllen der Kammer stellen

Sie die Klebepistole in die Basis und setzen einen neuen Klebestick ein.

Ein- und Ausschalten der Maschine (Abb. A)

Zum Einschalten der Klebepistole halten Sie den Ein-/Ausschalter (5) gedrückt, bis die LED-Anzeige für die Aufheizung (4) ROT leuchtet.

• Lassen Sie den Klebstoff ca. 25 Sekunden lang schmelzen. Wenn die Verarbeitungstemperatur erreicht ist, wird die LED-Anzeige für die Aufheizung (4) grün.
  Die Klebepistole ist jetzt einsatzbereit. HIN-WEIS: Wenn die LED-Anzeige für die Aufheizung während des Gebrauchs ROT aufleuchtet und vom Auslöser her etwas Widerstand zu spuren ist, muss der Klebstoff eine Sekunden lang erneut erwärmt werden.

Verwendung der Klebepistole

• Halten Sie die Klebepistole gut fest und setzen Sie die Düse nah an die Stelle, auf die der Klebstoff aufgetragen werden soll.
• Ziehen Sie den Auslöser (1), bis Klebstoff aus der Düse (3) austritt. Tragen Sie nicht zu viel Klebstoff auf einmal auf.
• Wenn die benöttige Klebstoffmenge aufgetragen wurde,lassen Sie den Auslöser (1) wieder los. Kippen Sie die Düse (3) etwas zur Seite undziehen Sie die Düse vorsichtig vom Werkstückweg. Das verhindert das Entstehen von Klebstofffaden am Werkstück.
• Nutzen Sie während der Arbeitsgänge die Basis, um die Klebepistole vorübergehend abzustellen. Sie wird darauf außer dem automatisch aufgeladen.

HINWEIS: Bei Nichtgebrauch schaltet sich die Klebepistole nach etwa 5 Minuten automatisch ab. Zum erneuten Einschalten muss dann der Ein-/Ausschalter gedrückt werden.

Verwendung der Tropfschale

Die in die Basis (2) integrierte Tropfschale (9) fängt alle Tropfen auf, während die Klebepistole aufheizt oder abkühlt.
Die Tropfschale lassst sich einfach von Hand aus der Basis herausschieben. Siehe Abbildung E.

HINWEIS: Schalten Sie die Klebepistole nach der Verwendung immer aus und stellen Sie sie in ihre Basis.

4. WARTUNG

Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.

Reinigen Sie das Werkzeuggehause regelmäß mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungs-öffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffe beschädigen.

Reinigen der Metallkontakte der Klebepistole

Überprüfen Sie vor jeder Verwendung, dass die Metallkontakte sauber sind, damit das Gerät optimal aufgeladen werden kann. Sümmtliche Rückstände sollen den nachfolgenden beschreiben von den Metallkontakten entfernt werden.

1. Nehmen Sie die Klebepistole aus der Basis und legen Sie sie beiseite.
2. Kratzen Sie den abgekühnten Klebstoff mit Hilfe eines Wattestäbchens oder nicht-metalischen Hilfsmittels vorsichtig von den Metallkontakten ab.

Achten Sie bzw. sichere auswohl an der Klebepistole als auch an der Basis auf Klebstoffrückstände. Keinesfalls metallische Gegenstände verwenden, um die Kontakte zu reinigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmull. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qua li tats stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ur sprung lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in dieser Zeitraum aufgrund von Material-und/oderVerarbeitungsmängelnFehleraufweisen, wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellungen vorgenommen oder versucht wurden.
  Normale Abnutzung und VerschleB.
  Das Werkzeug wurde übermäßig beansprucht, missbrauchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausrücklich als auch implizit. Es gibt keine anderen ausrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmen Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschränken sich auf Reparatur oder Erssatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.
