BRUKSANVISNING WM14UQ41FG SIEMENS

3.3 Utskifting av vaskemiddelskuff

Forutsetning:

3.3.1 Demontering av vaskemiddelskuff

1. Trekk ut vaskemiddelskuffen.
   2.1. Trykk innsatsen ned (1).

2. Ta ut vaskemiddelskuffen (2).

1

2

3.3.2 Montering av vaskemiddelskuff

Monteres i motsatt rekkefoalge.

Reparasjon

3.4 Utskiftning av handtak pa vaskemiddelskuff

Forutsetning:

3.4.1 Demontering av handtak pa vaskemiddelskuff

1. Løsne laselementene.

1. Demonter handtaket pa vaskemiddelskuffen.

3.4.2 Montering av handtak pa vaskemiddelskuff

Monteres i motsattrekkefolge.

Reparasjon

3.7 Utskiftning av dorpakning

FORSIKTIG

Skarpe kanter på husl
Kuttskader

Bruk vernehansker.

FORSIKTIG

3.7.1 Demontering av dorpakning

1.

ADVARSEL

Tiltede apparatus kan skli ut! Beinbrud/klemskader

Sikre apparatene mot a skli ut.

Left opp apparatet foran.

1. Løsne skruene nederst på fronten (1).

1. Senk apparatuset ned.

Reparasjon

1. Demoner dorpakningen.

3.7.2 Montering av dorpakning

ADVARSEL

Fare for at deler kan falle ned pa grunn feil montering!

Personskade aller skade pa apparatet.

Trekk til gummipakningens strammering med 3,4 Nm.

Monteres i motsatt rekkefolge.

Reparasjon

Reparationsinformation - Tvattmaskin

1 Om detta dokument 465

1.1 Viktig information 465
1.1.1 Syfte 465
1.2 Symbolforklaringar 465
1.2.1 Faronivae 465
1.2.2 Risksymboler. 465
1.2.3 Varningarnas struktur 466
1.2.4 Allmanna symboler 466

Verktyg och hjälpmedel 467

Reparation 468

3.1 Byta arbetsbank 468
3.1.1 Ta bort arbeitsbank 468
3.1.2 Monteraarbetsbank 468
3.2 Byta kontrollpanel 469
3.2.1 Ta bort kontrollpanel 469
3.2.2 Montera kontrollpanel 469
3.3 Byta tvattmedelsfack 470
3.3.1 Ta bort tvattmedelsfack 470
3.3.2 Montera tvattmedelsfack 470

3.4 Byta handtag till tvattmedelsfack 471
3.4.1 Ta bort handtag till tvattmedelsfack 471
3.4.2 Montera handtag till tvattmedelsfack 471
3.5 Byta lucka 472
3.5.1 Ta bort lucka 472
3.5.2 Montera lucka. 472
3.6 Byta luckans komponenter 473
3.6.1 Ta bort luckans komponenter 473
3.6.2 Montera luckans componenter 473
3.7 Byta luckans tätning 474
3.7.1 Ta bort luckans tätning 474
3.7.2 Montera luckans tätning 477
3.8 Byta luckans las 478
3.8.1 Ta bort luckans las.. 478
3.8.2 Montera luckans las 479
3.9 Byta trummans lampa 480

3.9.1 Ta bort trummans lampa 480
3.9.2 Montera luckans lampa. 480
Byta pumpholje 481
3.10.1 Ta bort pumpholje 481
3.10.2 Montera pumpholje 481
Byta frontpanel 482
3.11.1 Ta bort frontpanel 482
3.11.2 Montera frontpanel 484

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda till lättare persanskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohand- ledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som@måste vara uppfyllda
	Identifiering av ett tillstand (om ..., sà...)
	Identifiering av ett resultat
Start Identifering av en tangent eller knapp
[00123456] Identifering av ett materialnummer
Status Identifering av text/fönster som visas	(i maskinens display)

Grafik 3: Allmanna symboler

Verktyg och hjälpmedel

Beteckning Detalje	Bilder
Hjällpverktyg [15000155]	Verktyg für att lossa plastdilar
Skruvmejsel torx T20 med borrhal [00340764]	100 mm, für skruvar med saker-hetstift
Momentnyckel [15000441]	Momentnyckel 20 - 100 Nm
Spårskruvmejsel [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC
Spårskruvmejsel [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC
Spetslang, bögjed [00341269]	Längd 200 mm
Sidavbitare [00342182]	Längd: 200 mm

Beteckning Detaljer	Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w- rench [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

3.1 Byta arbetsbänk

Nödvändiga verktyg:

Torbits TX20 med hal, lang 6,3 ^ mm (1/4") 152 ^ mm, for skruvar med sakerhetssift [00341272]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.1.1 Ta bort arbetsbank

1. Ta bort skruvarna (1).
2. Tryck arbensbänken mot maskinens baksida (2).
3. Flytta arbetsbängen uppat (3) for all ta bort den.

3.1.2 Montera arbetsbank

Montera i omvand ordning.

Reparation

3.2 Byta kontrollpanel

Forutsattnng:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Arbetsbanken har tagils bort.→468
Tvattmedelsf Jacket har tagits bort.470

3.2.1 Ta bort kontrollpanel

1. 1. Ta bort skruvarna (1).

2.Lossa fastelementen (2,3).

1. Lossa stickkontakten till styrenheten.
2. Ta bort kontrollpanelen.

3.2.2 Montera kontrollpanel

Montera i omvand ordning.

Reparation

3.3 Byta tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.3.1 Ta bort tvattmedelsfack

1. Dra ut tvattmedelsfacket.
2. 1. Tryck niedat a insatsen (1). 2. Ta ut vattmedelsfacket (2).

3.3.2 Montera tvattmedelsfack

Montera i omvand ordning.

Reparation

3.4 Byta handtag till tvattmedelsfack

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort-470

3.4.1 Ta bort handtag till tvattmedelsfack

1. Lossa festelementen.

1. Ta bort handtaget till tvattmedelsf Jacket.

3.4.2 Montera handtag till tvattmedelsfack

Montera i omvand ordning.

Reparation

3.5 Byta lucka

FÖRSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorining.
Luckan ar oppen.

3.5.1 Ta bort lucka

1.

OBSI

Materiella skador på andere delar av maskinen erller i kundens hem, t.ex. vid botten.
Sakra komponenter sa att de inte faller ner.

A FÖRSIKTIGT!

Personskador pá ground av fallande delar.
Sakra komponenter sa att de inte faller ner.

Ta bort skruvama (1).

1. Flytta luckan uppát.

3.5.2 Montera lucka

Montera i omvand ordning.

Reparation

3.6 Byta luckans komponenter

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Luckan har tagits bort. 472

3.6.1 Ta bort luckans componenter

Demontera luckan utifrán och in.

3.6.2 Montera luckans komponenter

Montera i omvänd ordning.

Reparation

3.7 Byta luckans tätning

A FORSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

A FÖRSIKTIGT!

3.7.1 Ta bort luckans tätning

1.

A VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida

Lytftppmaskinenframtill.

1. Lossa skruvarna langst ner pa frontpanelen (1).

1. Sank ner maskinen.

Reparation

1. Ta bort skruvarna vid pumpen (2). 5. 1. Lossa skruvarna pa maskinens baksida (1).

1. Ta bort arbetsbänken (2, 3).

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 475 av 505

Reparation

6.1. Ta bort skruvarna (1).

1. Lossa kontrollpanelens fästelement (2, 3).
2. Lossa skruvarna till forderdarholjej.

7. Ta bort kontrollpanelen.

1. Ta bort trummans lamphallare upptill.

OBSI

Risk for att ytan skadas!

Maskinens yta kan repas om fel verktyg anvands.
Anvand baraplastverktyg for att byta ut spanringen.

Ta bort spanringen fran packningen med ett plastverktyg.

1. Lossa luckans tätning fran frontpanelen.
2. Lossa kabelkontakten fran luckans las.

Reparation

1. Lossa skruvarna langst upp pa frontpanelen (3).

1. Ta bort frontpanelen.

2. Ta bort alla slangkopplingar.

3.7.2 Montera luckans tätning

VARNING!

Risk for fallande delar para grund av felaktig montering! Personskador erer maskinskador.

Dra at lucktattmingens spanning med 3,4 Nm.

Montera i omvand ordning.

Reparation

3.8 Byta luckans lás

Som tillverkare ar vi alagda att for vara kunder tilhandahalla reservdelen lucklas inklusive reparationsanvisningar i enlighet med forordning (EU) 2019/2023. Vi vill dock paminna on att det after byte av luckans las kravs ett elsakerhettest utfort av behorig elektriker innan maskinen tas i bruk igen. Denna person maste vare verifierbart behorig enlgit det aktuella landets lagar, bestammelser och standarder.

FARA! Risk for elstotar pa ground av str Livsfarpa ground av elstotar vid fe

Elektriska delar sca repareras av behörig elektriker.
Lut utfər et sakerhetstest after reparationen, i enlighet med VDE 0701 effer landsspecifica regler.

FORSIKTIG!

Vassa holjeskanter!
Skarskador

Anvand skyddshandskar.

A VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FORSIKTIGT!

Risk for fallande delar pa grund av lossade skruvar!
Personskador pa grund av fallande delar.

Sakra komponenter sa att de inte faller ner.

OBS!

Risk for fallande delar pa ground av lossade skruvar!
Materiella skador pa andra delar av maskinen eiler kundens hem, tex. vid botten.

Sakra komponenter sa att de inte faller ner.

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

Maskinen ar fritt atkomlig.
Arbetsbanken har tagits bort.468
Kontrollpanelen har tagits bort.
Luckan har tagits bort. 472
Spannringen har tagits bort.
Frontpanelen har tagits bort.
Luckans tātning har tagits bort.

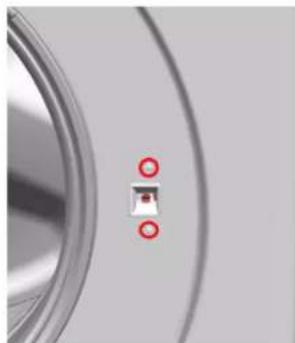

3.8.1 Ta bort luckans lás

1. Dra ur kontakten till luckans las.
2. Lossa luckans las.

1. Ta bort luckans las.

Reparation

3.8.2 Montera luckans las

Montera i omvand ordning.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 479 av 505

Reparation

3.9 Byta trummans lampa

FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

WARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

FÖRSIKTIGT!

Materiella skador pa andra delar av maskinen ell er i kundens hem, tex.

vidbotten

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt alkomig.
Arbetsbanken har tagits bort.468
Tvattmedelsfacket har tagits bort. 470
Kontrollpanellen har tagits bort.

3.9.1 Ta bort trummans lampa

1. Dra ut trummans lampa fran maskinen.
2. Lossa elansluthingarna.
3. Ta bort trummans lampa fran lamphallaren.

3.9.2 Montera luckans lampa

Montera i omvand ordning.

Reparation

3.10 Byta pumpholje

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.10.1 Ta bort pumpholje

1. Oppna pumpholjet.

1. Ta bort pumpholjet.

3.10.2 Montera pumpholje

Montera i omvänd ordning.

Reparation

3.11 Byta frontpanel

FORSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

Forutsattling:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagils bort.→470
Luckan har tagits bort. 472
Luckans tätning har tagits bort.
Pumpholjet har tagits bort. 481

3.11.1 Ta bort frontpanel

1.

WARNING

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

Lyft upp maskinen framtill.

1. Ta bort skruvama langst ner (1).

1. Sank ner maskinen.

Reparation

4.1. Ta bort skruvarna (1).

1. Tryck arbetsbänken mot maskinens baksida (2).
2. Flytta arbetsbänken uppat (3) for att ta bort den.

5.1. Ta bort skruvarna (1)

2.Lossa fastelementen (2,3).

1. Ta bort kontrollpanelen.

7.

FÖRSIKTIGT!

RISK FOR FALLADE DELAR PA GRUND AV LOSSDE skruvar! Persnoskador paur GD av fallande delar.

Sakra componenter sa att de inte faller ner.

Reparation

OBSI

Risk for fallande delar pa grund av lossade skruvarl Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex. vid botten.

Säkrakomponenter sa att de inte faller ner.

Ta bort skruvarna pa fronten, borjne dedifran och upp (2, 3).

1. Ta bort frontpanelen.

3.11.2 Montera frontpanel

Montera i omvänd ordning.
