KULLANIM KILAVUZU WM14UQ41FG SIEMENS

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 486

1.1 Onemli bilgi 486

1.1.1 Amaci 486
1.2 Sembollerinin aciiklamasi 486
1.2.1 Tehlike kademeleri 486
1.2.2 Tehlike sembolleri 486
1.2.3 Ikaz bilgilerinin yapisi 487
1.2.4 Genel semboller 487

Ekipman ve yardim 488

Onarim 489

3.1 Ust tablanin degistirilmesi 489

3.1.1 Ost tablanin sokulmesi 489
3.1.2 Ost tablanin monte edilmesi 489

3.2Gosterge panelin degistirlimesi 490

3.2.1 Gosterge panelinin sokulmesi 490
3.2.2 Gosterge panelin takilmasi 490

3.3 Deterjan bolmesinin degistirilmesi 491

3.3.1 Deterjan bolmesinin sokulmesi 491
3.3.2 Deterjan bolmesinin takilmasi 491

3.4 Deterjan bolmesi tutamaiginin degistirmesi 492

3.4.1 Deterjan bolmesi tutamaginin sokulmesi 492
3.4.2 Deterjan bolmesi tutamaginin takilmasi 492

3.5 Kapinin degistirlmesi 493

3.5.1 Kapinin sokulmesi 493
3.5.2 Kapinin takilmasi 493

3.6 Kapi bileşenlerinin degistirilmesi 494

3.6.1 Kapi bilegenlerinin sokulmesi 494
3.6.2 Kapi bilgesenlerinin takilmasi 494

3.7 Kapi contasinin degistirilmesi 495

3.7.1 Kapi contasinin sokiulmesi 495
3.7.2 Kapi contasinin takilmasi 498

3.8 Kapi kilidinin degistirilmesi 499

3.8.1 Kapikilidinin sokulmesi 499
3.8.2 Kapi kilidinin monte edilmesi 500

3.9 Tambur lambasinin degistirilmesi 501

3.9.1 Tambur lambasinin sikulmesi 501
3.9.2 Tambur lambasinin takilmasi 501

3.10Pompa kapaigin din degistirlmesi 502

3.10.1Pompa kapaginin sokulmesi 502
3.10.2 Pompa kapaginin takilmasi 502

3.11 On panelin degisimi 503

3.11.1 On panelin sokulmesi 503
3.11.2 On sacin takilmasi 505

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffif yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki ornkte, gerilim leten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyarida bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin almimsi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Ekipman veyardim

Tanimlama Detaylar	Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi ilen alet	###
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar icin	###
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC	###
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC	###
Kargaburun pense,agicl iğüzli [00341269]	Uzunluk 200 mm	###
Yan keski [00342182]	Uzunluk: 200 mm	###

Tanimlama Detaylar Gırkıler
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanin degişificantimesi

Özel yardımcı ekipman:

Torx Bit TX20 delikli, uzun 6.3^(1/4") 152°mm, emniyet pimli vidalar icin [00341272]

Ön kopul:

Cihazin fiqi kekilir.
Cihaz, su beslemsinden ayrlir.

3.1.1 Üst tablanin sökülmesi

1. Vidalari sokun (1).
2. Ust tablayi cihazin arkasina dokru itin (2).
3. Üst tablayi sökmek icin yukariya dogru hareket ettinir (3).

3.1.2 Üst tablanın monte edilmesi

Ters sira ile monte edin.

Onarim

3.2 Gösterge panelin degistirilmesi

!	DIKKAT Keskin®, Gövde®, ketar!, Kesik®, yaralanmaları • Koruyucu, eldiven kullanilmaldir.
!	UYARI Eğilmiş cihazların kayması! Kemik®, kırkımları / carpma sonuçı yaralanmaları • Cihazları kaymaya,— emniyetete alin.
!	DIKKAT Vidaların®, veşelime"—nedeniyle"—parçaların"—tehlikesel! Düsen parçaları nedeniyle"—yaralanmı. • Bileşenler)—dʒmeye,— emniyetete alin.
!	DIKKATI Vidaların®, veşelime"—nedeniyle"—parçaların"—tehlikesi! Cihazın"——to—"parçaları"—veyap—"musterinin"—evinde"—öm."—zemin"—hasarlı. • Bileşenler"—dʒmeye,——"parç"—emniyetete alin.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Calisma plakasi dokulmues-489
Deterjanbolmesisokuldu-491

3.2.1 Gösterge panelin sökülmesi

1. 1. Vidalari sokun (1).

2. Tirnaklar (2, 3) serbest birakin.

1. Kontrol unitesinin fis kontagini serbest birakin
2. Gösterge panelini dokun.

3.2.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

3.3.1 Deterjan bolmesinin dokulmesi

1. Deterjan bolmesini disari cekin.
   2.1.Ek parcanin uzerine bastirn (1).

2. Deterjan bolmesini sakun (2).

3.3.2 Deterjan bolmesinin takilmasi

Ters sira ile monte edin.

Onarim

3.4 Deterjan bolmesi tutama'in degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi dokuldu-491

3.4.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamağinı dokun.

3.4.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapinin degistirilmesi

A DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.

3.5.1 Kapinin dokulmesi

1.

DIKKATI

Vidalarin gesetilmesi nedeniyle parcalarin duyme tehlikesi! Cihazin diger parcalarnda veya musterinin evinde (om. zemin) hasdar.
Bilesenleri dusmeye karı emniyete aln.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikesil

Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete alin.

Vidalari sokun (1).

1. Kapiyi yukariya dokru sokun.

3.5.2 Kapinir takilmasi

Ters sira ile monte edin.

Onarim

3.6 Kapi bilgesenlerinin degistirilmesi

DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fiqi kekilir.
Cihaz, su beslemsinden ayrilir.
Kapi kaldirldi. 493

3.6.1 Kapi bilegenlerinin sakulmesi

Kapiyi di tān ǐe sōkūn.

3.6.2 Kapi bileşenlerinin takilmasi

Tersiraile montedein.

Onarim

3.7 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlanl

Kesik yaralanmaları

Koruyucu eldiven kullanimaldir.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DlKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsı emniyete aln.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemesinden aynir.
Deterjan bolmesi sokiuldu 491
Kapikaldinldt.→493
Pompa kapagi sokiuldu. 502

3.7.1 Kapi contasin sukulmesi

1.

UYARI

Egilmi cihazlarin kaymasi!
Kemik kirlmalar / carpma sonucu yaralanmalar
Cihazlar kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. On panelin allundaki vidalari gevsetin (1).

3.Cihazi indirin.

Onarim

1. Pompa bolgesindeki vidalari dokun (2). 5.1. Cihazin arkasindaki vidalari gezetin (1).

1. Ust tablayikarin (2, 3).

1. Gösterge panelini sökun.

2. Ost tarafakti tambur lambasi tutucusunu dokun.

DIKKATI

Yüzeyln hasar görme tehlikesl!

anlis aleterin kullanilmasi sonucu cihazin yuzeyi czilebilir.

Gergi halkasini degistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir alette contadan sokun.

1. Kapi contasini on panelden gikartin.

2. Kablo konnektorunu kapi kilidinden sikartin.

Onarim

1. On panelin ustundeki vidalari gevsetin (3).

1. On paneli dokunuz.

2. Tum hortum baglantilarini ayirin.

1. Kapi contasimi sokun.

3.7.2 Kapi contasinin takilmasi

UYARI

Yanlis montaj nedeniyle parcalarin duismesi tehlikesi!

aralanma veya cihaz hasari.

Koruyucukapakcontasiningermehalkasini3,4Nmile sikin.

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2019 Dübenlemesi uyanica, tuketicihere onarim talimatlare ile birlke yedek bir kapi kilidin saglanmasi ureticol ocarbiz yikumulugumudur. Bununla birlke, bir kapi kilidi degisimi sonrasinda chiaz calsrilmadan once kalifiyebir elektrik uzmantriarafundan mutlaka bir elektroteknig givenlik testinin gerektelerlimes gerektigi din vurgulamak isteriz. Bu kisin ukenleye ozgu yasal, duzelenemer ve standartlar kapasamindaki hukumlerin gerektirdigi nitelilere sahip oldugu dogrulanabill olmaidir.

Gerilim lieten parcilar nedeniyele elektrik carpmasi tehlikesi!! Onarimin duzgun yapilmamasi nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmelidir.
Onarim sonrasinda VDE 0701 veva uikeye öz duenzlemeler uyanina bir guvenlik testi陉kelestrilmedir.

Kesik yaralanmailari Koruyucu eldiven kullanimaildir.

Eiglmis cihazlarin kaymasi! Kemik kmlmalar / carpma sonucu yaralanmalar Kihazlari kaymaya karsi emniyete alin.

Düsen parçalar nedeniye aralanma.
Bileşenler:i duşmeye karsi emniyete alin.

Vidalarni gesveltimesi nedeniyle parcalarin duame tehlikesi! Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar. Bilesenleri duameye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemsinden ayrir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmis. 489
Gösterge paneli söküldu
Kapi kaldirildi.493
Geri halkasi dokuldu.
On sac sokulmus olmail.
Kapi contasi sikuldu.

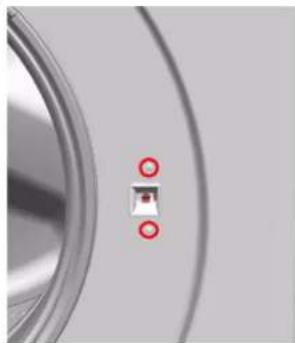

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlmalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesil

usen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emnivete alin.

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Calisma plakasi sukulmues. 489
Deterjan bolmesi sokuldu. 491
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin sökülmesi

1. Tambur lambasi tutucusunu cihazdan disari cekin.
2. Elektrik baglantisin sokun.
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Pompa kapaginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

3.10.1 Pompa kapaginin sukulmesi

1. Pompa kapaçini acin.

1. Pompa kapagini dokun.

Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokuldu. 491
Kapikaldirldi.493
Kapicontasi sokiuldu
Pompa kapagi sokiuldu.502

3.11.1 On panelin dokulmesi

1.

UYARI

Eglms chazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. Alt tarafakti vidalarikun (1).

3.Cihazi indirin.

Onarim

4.1.Vidalarisokun(1).

1. Ust tablay cihazin arkasina dokru itin (2).
2. Üst tablayi sökmek icin yukariya dogru hareket ettin (3).

5.1. Vidalari sokun (1).

1. Tirnaklari (2, 3) serbest birakin.

1. Gösterge panelini sökun.

7.

DIKKAT

Vidalarin gesetilmesi nedeniyle parcalarin duyme tehlikes! Düsen parcalar nedeniyle yaralanma.

Bilesenleri duşmeye karsi emniyete alin.

Onarim

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesi! Cihazın diger parcalarinda veya musterinin evinde (om. zemin) hasarlar. Bileşenleri duşmeye karsi emniye alin.

On tarafaki vidalari, alltan ust dogru sikun (2, 3).

1. On panelisokunuz.

3.11.2 On sacin takilmasi

Ters sira ile monte edin.
