KASUTUSJUHEND WM14UQ41FG SIEMENS

1. Odstrante tseseni dviirek.

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

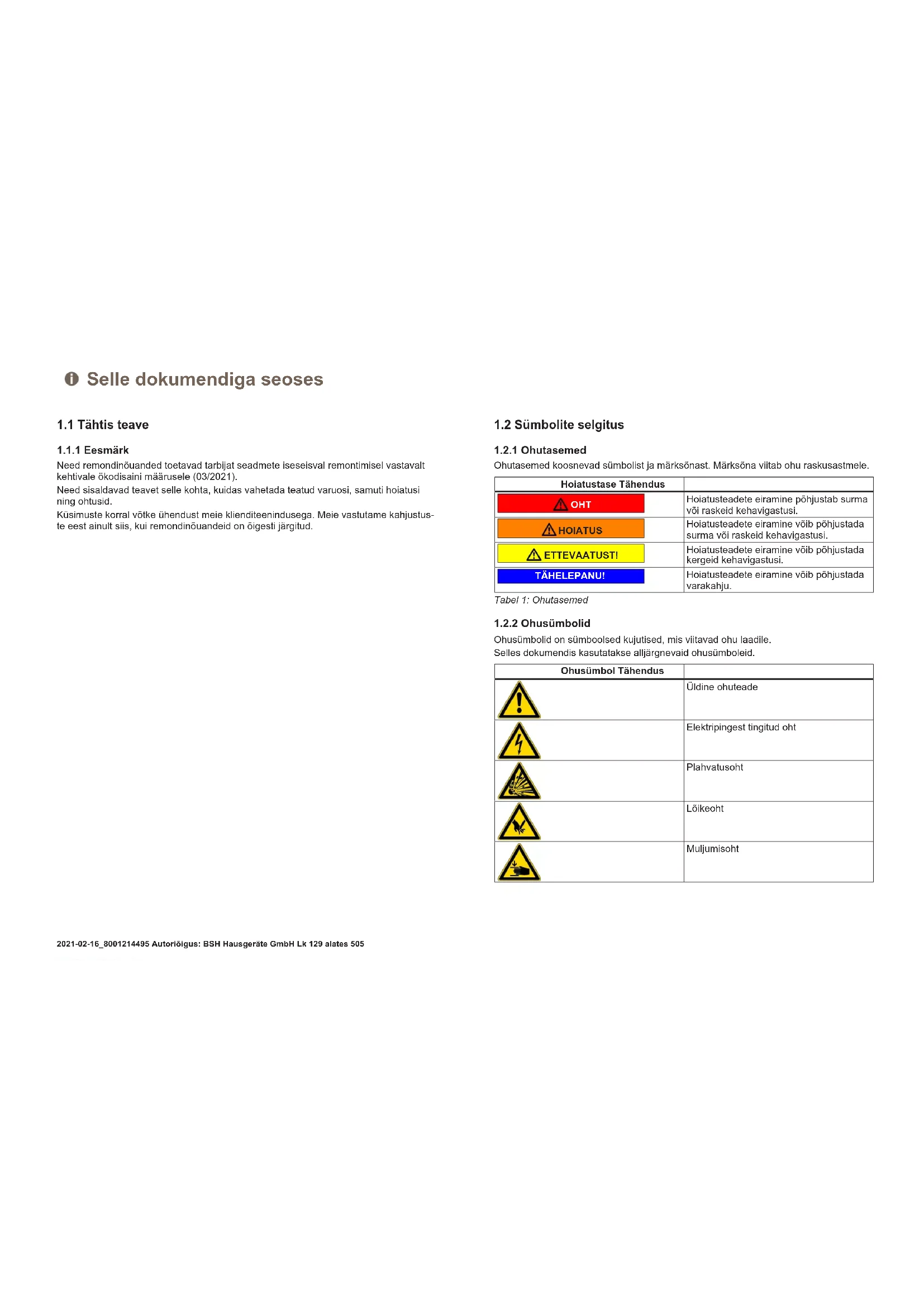

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbel Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas najeks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrvor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

3.1 Töpinna vahetamine

Eritööristad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga pollidele [00341272]

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.1.1 Töpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge toopinda seadme tagasuunas (2).
3. Liigutage toopinda eemaldamiseks ülessuunas (3).

3.1.2 Toopinna paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Valispaneeli vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libsemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Toopind on eemaldatud. 132
Pesuaine sahtel eemaldatud. 134

3.2.1 Valispaneeli eemaldamine

1. 1. Eemaldage kruvid (1)

2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispanseel.

3.2.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel välja.
   2.1.Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järekorras.

Remont

3.4 Pesuaine sahtli käepideme vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli kaeptide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks onavalud.

3.5.1 Ukse eemaldamine

1.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.
Kinnitage osa allakukkumise vastu.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkvatest osadest tingitud viqastused.
Kinnitage osa allakukkumise vastu.

1. Eemaldage uks ülessuunas.

3.5.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijäamine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks on eemaldatud.→136

3.6.1 Ukse osade eemaldamine

Vötke uks lahti seestpoolt valjapoole.

3.6.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud. 136
Pumba kaas on eemaldatud. 145

3.7.1 Ukse tihendi eemaldamine

1.

Viltuses asendis seadmete libisemisoht!

umurrud/muljumised
Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Langelage seadel allapoole.

Remont

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagakuljel olevad poldid (1).

1. Eemaldage toopind (2, 3).

1. Vabastage vallispaneeli kinnituselemendid (2, 3).
2. Vabastage jaoturi korpuse poldid.

7. Eemaldage valispaneel.

1. Eemaldage üleval asuva truml i valgustuse hoidik.

TAHELEPANUI

Pinna kahjustamise oht!

alele tõöristadega võll seadmei pind saada krimustada. Kasatuge pingutusrõnga vahetamisel ainult plastikustõrtistud

Eemaldage pingutusrongas muhvist plastikust tooriista abiL.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaablihendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.

2. Vabastage koik voolikuuhendused.

Valest paigaldusest tingitud osade kukkumisoht!

Vigastused voi seadme kahjustused.

▶ Pingutage pagasithendi pingutusrongast jouga 3,4 Nm.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana ome kohustatud tagama tarbijatele ukseluku varuosad, sealhugas remontimisujehendi, vastavalt direktivile (EL) 2019/2023. Siiski soovime vidata sellele, et parest ukseluku vahetamist en on seadeam kasutselevtou vajalik LAST kvalit-seerituk elektrikul teha elektrotehnilne ohutuskalse. See isik peab olema rikklike seaduste, märuste ja standardite järgi toendatult koolitatud.

OHT Liluvatest osadest tingitud elektrilögi oht! Kui remondtööd on valesti tehtud, esineb elektrilögist tingitud eluoht. ▶ Elektrilisi osasid peavad parandama kvalifitseritud elektrikud. ▶ Pärast remonti peab olema tehtud ohutuskatse vastavalt standard- dile VDE 0701 ∀i rikklikee määrustele.

!	ETTEVAATUST!
Teravad korpuse osad!
Löikehaavad
Kandke kaitsekindaid.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised ▶ Kindlustage seadmed libisemise vastu.



TAHELEPANU!

Lahtikeeratud politdest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientide vara kahjustused.

Kinnitage osa allaikukkumise vastu.

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele pääseb vabalt ligi.

Töppind on eemaldatud.→132
Välispanseel on eemaldatud.
Uks on eemaldatud. 136
Pingutusrongas on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

Paigaldage vastupidises järjekorras.

Remont

3.9 Trumli valgustuse vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele päaseb vabalt ligi.
Töppind on eemaldatud.→132
Pesuaine sahtel eemaldatud.→134
Välispanseel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmest välja.
2. Uhendage elektruhendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

1. Eemaldage pumba kate.

3.10.2 Pumba katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud. 136
Uksetihend on eemaldatud.
Pumba kaas on eemaldatud.→145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage pohjal olevad poldid kruvid (1).

1. Langelage seadel allapoole.

Remont

1. Suruge toopinda seadme tagasuunas (2).
2. Liigutage toopinda eemaldamiseks ulessuunas (3).

5.1.Eemaldage kruvid (1).

1. Vabastage kinnituselemendid (2, 3).

1. Eemaldage valispaneel.

7.

ETTEVAATUSTI

Lahtkeeratud pultitdest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud politdest tingitud osade kukkumisoht! Seadme teiste osade kahjustused voi klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt üles (2, 3).

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
