BRUKSANVISNING WM14UQ41FG SIEMENS

Foranstaltninger og forbud for at forbindre faren.

Defelgende eksempler viser an adveslar, der advarer mod elektrisk sted pga. spendsfondererende delie. Foranstaltingen til at undga faren er naevtn.

FARE

3.9.1 Fjernelse at tromlelys

Reparasjonstips - Vaskemaskin

3.9.1 Demontering ay lampe i trommel 333
3.9.2 Montering av lampe i trommel 333

3.10 Utskiftning av pumpedeksel 334

3.10.1 Demontering av pumpedeksel 334
3.10.2 Montering av pumpedeksel 334

3.11 Utskiftnig av frontpanel 335

3.11.1 Demontering av frontpanel 335
3.11.2 Montering av frontpanel 337

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er SYMBOLS fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advorslene i dette dokumentet har standardisert utseende og standardisert struktur.

FARE

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarel ignoreres.

Tiltak og forbud for a forebygge fare

Eksemplet nedenfor viser en adversel mot elektrisk stat pa grunn av stromforende dele. Tiltaket for a unnga faren er angitt.

FARE

Fare for elektrisk stot pa grunn av stromforende deler!

Død pá grunn av drependé elektrisk støt

Koble apparalate fra stromforsyningen i minst 60 sekunder for reprasjonene starts.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesieit tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start] Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Verktoy og hjelpemidler

Betegnelse Detaljer	Bilder
Hjelpeverktøy [15000155]	Verklæy for á lysne plastdeler
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Momentørkkel [15000441]	Momentørkkel 20 - 100 Nm
Flat skrutrekker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskytende isola-sjon 1000 V AC
Flat skrutrekker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskytende isola-sjon 1000 V AC
Spisstang,vin-kelmjønster [00341269]	Lengde 200 mm
Avbitertang [00342182]	Lengde: 200 mm

Betegnelse Detaljer	Bilder
Fastørkkel [00340811]	Størrelse på fastørkkel 10°mm, M6	3
Combination wrench [00340814]	Størrelse på fastørkkel 13°mm, M8	3
Fastørkkel [00340817]	Størrelse på fastørkkel 17 mm, M10	3
Fastørkkel [15000459]	Størrelse på fastørkkel 16°mm, M10	3

Reparasjon

3.1 Utskiftning av arbeidsplate

Spesielle hjelpemidler:

Torx-bits TX20 med hull, langt 6,3mm (1/4") 152mm, for skruer med splint [00341272]

Forutsetting:

3.1.1 Demontering av arbeidsplate

1. Fjern skruene (1).
2. Skyy arbeidsplaten til baksiden av apparatet (2).
3. Beveg arbeidsplaten opp (3) for a fjerne den.

3.1.2 Montering av arbeidsplate

Monteres i motsatt rekkefolge.

Reparasjon

3.2 Utskifting av instrumentpanel

Skarpe kanter pa husi! Kutskader

Bruk vernehansker.

Forutsetting:

3.2.1 Demontering av instrumentpanel

1. 1. Fjern skruene (1).
2. Løsne laselementene (2, 3).

1. Løsne kontrollenhetens pluggkontakt.
2. Demonter instrumentpanelet.

3.2.2 Montering av instrumentpanel

Monteres i motsatt rekkefge.

Reparasjon

3.5 Utskiftning av dor

FORSIKTIG

Apent hengsleomradel

Fare for a knuse/sette fast fingre
Ikke grip inn i hengsleomradet.
Bruk vernehansker.

Forutsetning:

Fare for at deler kan falle ned pa grunn av Iosnede skruer!
Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.
Sikre componenten sá den ikke kan falle ned.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av Iosnede skruer!
Personskade pa grunn av fallende deler.
Sikre componenten sa den ikke kan falle ned.

Fjem skruene (1).

1. Ta ut doren mot oppsiden.

3.5.2 Montering av dor

Monteres i motsatt rekkefge.

Reparasjon

3.6 Utskiftning av dorkomponenter

FORSIKTIG

Apent hengsleomradel

Fare for a knuse/sette fast fingre
- Ikke grip inn i hengsleomraret.
Bruk vernehansker.

Forutsetning:

Ta doren fra haverandre fra utsiden til innsiden.

3.6.2 Montering av dorkomponenter

Fare for at deleter kan falle ned pa grun av lsesne skruer! Personskade pa grun av fallende deleter.

Sikre componenten sa den ikke kan falle ned.

Fare for at deler kan falle ned pa grunn av Iosnede skruer! Skade pa andre deler pa apparatet ell er i kundens hjem.feks.

Sikre componenten sa den ikke kan falle ned.

Forutsetning:

1. Fjern skruene i pumpeomrads (2). 5. 1. Løsne skruene pa baksiden av apparatet (1).

1. Ta av arbeidsplaten (2, 3).

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Side 328 av 505

Reparasjon

6.1.Fjern skruene (1).

1. Løsne instrumentpanelets laselementer (2, 3).
2. Løsne skruene i dispenserhuset.

7. Demonter instrumentpanelet.

8. Demonter trommellampeholderen pa toppen.

OBSI

Fare for skader pa overflaten!

oparatets overflate kan fa riper ved bruk av feil verktoy.
Bruk bare plastverktoy nár du skal skiffe ut strammeringen

Fjern strammeringen fra pakningen med et plastverktøy.

1. Løsne dorpakningen fra frontpanelet.
2. Løsne kabelkontakten fra drolasen.

Reparasjon

1. Løsne skruene på toppen av frontpanelet (3).

1. Demonter frontpanelet.

2. Løsne alle slangekoblingene.

3.8 Utskiftning av dorlas

I eigenskap av produsent er vi forpliktet til a stille til radighef forbrukerne reserve-delen dorlas inkl. reparasjonsveileinding i samsvar med direktiv (EU) 2019/2023. Men vi vil gjoe oppemerksm ap at det etter utskifting av en dorlas ma utferees en elektokebnisk sikkerhetstest av en kualifisert elektriker for apparatet tas i bruk. Denne personen malkne dokumentere at hun/han er kualifisert i henhold til geldende lover, forskritr og standarder i det respective land.

FARE

Fare for elektrisk stot på grunn av stromfrende deler! Livsfar på grunn av elektrisk stot ved feil reparasjon
Etter reparason mà du sorge for at det utfores en sikkerhets-test iht. VDE 0701 erer gjeldende forskritter i det respektive land.

FORSIKTIG

Skarpe kanter pa hus! Kutskader
Bruk vemehansker.

ADVARSEL

Tiltepe apparatus kan skli ut!
Beinbrudd/klemskader
Sikre apparatene mot a skli ut.

FORSIKTIG

Fare for at deleter kan falle ned pada grunn av losnede skruer! Personskade pada grunn av fallende deler. Sikre componenten sa den ilke kan falle ned.

OBSI!

Fare for at deier kan falle ned pa grunn av losnede skruer! Skade pa andre deler pa apparatet ell kundens hjem, f.eks. Sikre komponente san den ikke kan falle ned.

Forutsetting:

Apparatekoblesfra strormforsyningen. Apparateketoblesfra vannforsyningen.

Apparatet er fritt tilgengelig.
Arbeidsplaten er demonter.321
Instrumentpanelerdemontert.
Doren er demontert.→325
Strammeringen er demonert.
Frontpanelet er demontert. Dorpakningen er demontert

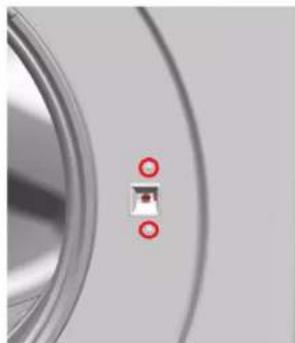

3.8.1 Demontering av drolas

1. Koble fra dorens laseplugg.
   2.Losne drolasen.

1. Demonter drolasen.

Reparasjon

3.8.2 Montering av drolas

Monteresimotsattrekkefolge.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Side 332 av 505

Reparasjon

3.9 Utskiftning av lampe i trommel

FORSIKTIG

Skarpe kanter pa husl
Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!
Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

FORSIKTIG

Fare for at deleter kan falle ned pa grunn av losnede skruer! Personskade pa grunn av fallende deleter.

Sikre componenten sa den ikke kan falle ned.

OBSI

Fare for at deler kan falle ned pa grunn av losnede skruer! Skade pa andre deler pa apparatet ell i kundens hjem, feks. gulv.

Sikre componenten sā den seks kan falle ned.

Forutsetting

3.9.1 Demontering av lampe i trommel

1. Trekk trommellampeholderen ut av apparatet.
2. Koble fra de elektriske tilkoblingene.
3. Demonter trommellampen fra trommellampeholdersen.

3.9.2 Montering av lampe i trommel

Monteres i motsalt rekkefge.

Reparasjon

3.10 Utskiftning av pumpedeksel

Forutsetting:

3.10.1 Demontering av pumpedeksel

1. Apne pumpedekslet.

1. Ta av pumpedekslet.

3.10.2 Montering av pumpedeksel

Monteres i motsatt rekkefolge.

Reparasjon

3.11 Utskifting av frontpanel

FORSIKTIG

Skarpe kanter på husl
Kuttskader

Bruk vernehansker.

Forutsetting:

3.11.1 Demontering av frontpanel

1.

ADVARSEL

Tiltede apparater kan skil ut!
Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

Loftoppapparatetforan.

1. Fjern skruene nederst (1).

1. Senk apparatuset ned.

Reparasjon

4.1.Fjern skruene (1).

1. Skyv arbeidsplaten til baksiden av apparatet (2). 3. Beveg arbeidsplaten opp (3) fa fiernere.

5.1.Fjern skruene (1).

1. Løsne laselementene (2, 3).

1. Demonter instrumentpanelet.

7.

EORSIKTIG

Fare for at deleter kan falle ned pa grunn av lesnede skrur! Personskade pa grunn av fallende deleter.

Sikre componenten sa den ikke kan falle ned.

Reparasjon

OBSI

Fare for at deler kan falle ned pa grunn av lnsne de skrue! Skade pa andre deler pa apparatet ell kundens hjem, feks. gulv. Sikre componenten sa den ilke kan falle ned.

Fjern skruene pa fronten; nedenfra og opp (2, 3).

1. Demonter frontpanelet.

3.11.2 Montering av frontpanel

Monteres i motsatt rekkefolge.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Side 337 av 505
