3.3 Utskifting av vaskemiddelskuff
Forutsetning:
3.3.1 Demontering av vaskemiddelskuff
3.3.2 Montering av vaskemiddelskuff
Monteres i motsatt rekkefoalge.
Reparasjon
3.4 Utskiftning av handtak pa vaskemiddelskuff
Forutsetning:
3.4.1 Demontering av handtak pa vaskemiddelskuff
- Løsne laselementene.
- Demonter handtaket pa vaskemiddelskuffen.
3.4.2 Montering av handtak pa vaskemiddelskuff
Monteres i motsattrekkefolge.
Reparasjon
3.7 Utskiftning av dorpakning
Skarpe kanter pa husi! Kutskader
Bruk vemehansker.
3.7.1 Demontering av dorpakning
1.
ADVARSEL
Tiltedera applicater kan skli ut! Beinbrudd/klmskader
Sikre apparatene mot a skli ut.
Loftoppapparatetforan.
- Løsne skruene nederst på fronten (1).
- Senk apparatuset ned.
Reparasjon
- Demoner dorpakningen.
3.7.2 Montering av dorpakning
ADVARSEL
Fare for at deler kan falle ned pa grunn feil montering!
Personskade aller skade pa apparatet.
Trekk til gummipakningens strammering med 3,4 Nm.
Monteres i motsatt rekkefolge.
Reparasjon
Reparationsinformation - Tvattmaskin
1 Om detta dokument 465
1.1 Viktig information 465
1.1.1 Syfte 465
1.2 Symbolforklaringar 465
1.2.1 Faronivae 465
1.2.2 Risksymboler. 465
1.2.3 Varningarnas struktur 466
1.2.4 Allmanna symboler 466
Verktyg och hjälpmedel 467
Reparation 468
3.1 Byta arbetsbank 468
3.1.1 Ta bort arbeitsbank 468
3.1.2 Monteraarbetsbank 468
3.2 Byta kontrollpanel 469
3.2.1 Ta bort kontrollpanel 469
3.2.2 Montera kontrollpanel 469
3.3 Byta tvattmedelsfack 470
3.3.1 Ta bort tvattmedelsfack 470
3.3.2 Montera tvattmedelsfack 470
3.4 Byta handtag till tvattmedelsfack 471
3.4.1 Ta bort handtag till tvattmedelsfack 471
3.4.2 Montera handtag till tvattmedelsfack 471
3.5 Byta lucka 472
3.5.1 Ta bort lucka 472
3.5.2 Montera lucka. 472
3.6 Byta luckans komponenter 473
3.6.1 Ta bort luckans komponenter 473
3.6.2 Montera luckans componenter 473
3.7 Byta luckans tätning 474
3.7.1 Ta bort luckans tätning 474
3.7.2 Montera luckans tathing 477
3.8 Byta luckans las 478
3.8.1 Ta bort luckans las 478
3.8.2 Montera luckans las 479
3.9 Byta trummans lampa 480
3.9.1 Ta bort trummans lampa 480
3.9.2 Montera luckans lampa 480
Byta pumpholje 481
3.10.1 Ta bort pumpholje 481
3.10.2 Montera pumpholje 481
Byta frontpanel 482
3.11.1 Ta bort frontpanel 482
3.11.2 Montera frontpanel 484
Om detta Dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).
De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.
Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.
1.2 Symbolforklaringar
1.2.1 Faronivae
Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.
| Varningsnivå Innebörd | |
| FARAI | Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador. |
| VARNING! | Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador. |
| FÖRSIKTIGT! | Om inte varningsmeddelandet fälls kan det leda tilllettare persökador. |
| OBS! | Om inte varningsmeddelandet fälls kan det leda till materialskador. |
Grafik 1: Faronivae
1.2.2 Risksymboler
Risksymboler ar symboler som visar typen av fara.
Foljande risksymboler anvands i detta dokument:
| Risksymbol Innebörd | |
| ! | Allmänt vamingsmeddelande |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara für skärskador | |
| Fara für krosskador |
Om detta Dokument
| Risksymbol Innebörd | |
| Fara på grund av heta ytor | |
| Fara på grund av starka magnetätt | |
| Fara på grund av iced-jonisere strål-ning |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har att standardiserat utseende och en standardiserad struktur.
Farans typ och ursprung!
Mojlga konsekvenser av att faran/vermingen ignoreras.
Atgarder och forbud for att forebygga faran.
Följande exempl visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.
Dödsfall pa grund av elstötar
Koppla bort maskiner fr anl elforsorjningen minst 60 sekunder innar reparationarpojaras.
1.2.4 Allmanna symboler
Foljande allmanna symboler anvands i detta dokument:
| Allm. symbol Innebörd | |
| i | Identifizierung av ett särskilt tips (text och/el-ler bild) |
| j | Identifizierung av ett enkelt tips (endast text) |
| Allm. symbol Innebörd | |
| Identifizierung av en.lienk till en videohand- ledning | |
| Identifizierung av verktyg som behövs | |
| Identifizierung av villkor som@måste vara uppfylda | |
| Identifizierung av ett tillstand (om ..., sà...) | |
| Identifizierung av ett resultat | |
| [Start]Identifizierung av en tangent eller knapp | |
| [00123456]Identifizierung av ett materialnummer | |
| Status Identifizierung av text/fönster som visas (i maskinens display) | |
Grafik 3: Allmanna symboler
Verktyg och hjälpmedel
| Beteckning Detaljer | Bilder | |
| Hjällpverktyg [15000155] | Verktyg für att lossa plastdeler | |
| Skruvmejsel torx T20 med borrhål [00340764] | 100 mm, für skruvar med saker-hetsstift | |
| Momentnyckel [15000441] | Momentnyckel 20 - 100 Nm | |
| Spårskruvmejsel [00340854] | Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC | |
| Spårskruvmejsel [00340855] | Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC | |
| Spetstång, böjd [00341269] | Längd 200 mm | |
| Sidavbitare [00342182] | Längd: 200 mm |
| Beteckning Detaljer Bilder | ||
| Kombinationsnyckel [00340811] | Skiftnyckelstorlek 10°mm, M6 | |
| Combination w-rech [00340814] | Skiftnyckelstorlek 13°mm, M8 | |
| Kombinationsnyckel [00340817] | Skiftnyckelstorlek 17 mm, M10 | |
| Kombinationsnyckel [15000459] | Skiftnyckelstorlek 16°mm, M10 | |
Reparation
3.1 Byta arbetsbänk
Nödvändiga verktyg:
Torbits TX20 med hal, lang 6,3 ^ mm (1/4") 152 ^ mm, for skruvar med sakerhetssift [00341272]
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
3.1.1 Ta bort arbetsbank
- Ta bort skruvarna (1).
- Tryck arbetsbänken mot maskinens baksida (2).
- Flytta arbetsbängen uppát (3) für allt ta bort den.
3.1.2 Montera arbetsbank
Montera i omvand ordning.
Reparation
3.2 Byta kontrollpanel
Vassa holjeskanter!
Skarskador
Anvand skyddshandskar.
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
Personskador pa grund av fallande delar.
Sakra komponenter sa att deinte faller ner.
Materiella skador pà andra delar av maskinen erler i kundens hem, tex.
vidbotten
Sakra komponenter sa att de inte faller ner.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Arbetsbanken har lagits bort. 468
Tvattmedelsfacket har tagits bort.470
3.2.1 Ta bort kontrollpanel
-
- Ta bort skruvarna (1).
2.Lossa fastelementen (2,3).
- Lossa stickkontakten till styrenheten.
- Ta bort kontrollpanelen.
3.2.2 Montera kontrollpanel
Montera i omvand ordning.
Reparation
3.3 Byta tvattmedelsfack
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
3.3.1 Ta bort tvattmedelsfack
- Dra ut tvattmedelsfacket.
2.1. Tryck niedat peasinsals (1). 2. Ta ut tvattmedelsfacket (2)
3.3.2 Montera tvattmedelsfack
Montera i omvand ordning.
Reparation
3.4 Byta handtag till tvattmedelsfack
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort-470
3.4.1 Ta bort handtag till tvattmedelsfack
- Lossa festelementen.
- Ta bort handtaget till tvattmedelsfacet.
3.4.2 Montera handtag till tvattmedelsfack
Montera i omvand ordning.
Reparation
3.5 Byta lucka
FORSIKTIGT!
Oppna gangsjarnsdelen!
Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorining.
Luckan ar oppen.
3.5.1 Ta bort lucka
1.
OBS!
Materiella skador på andere delar av maskinen erller i kundens hem, t.ex. vid botten.
Sakra komponenter sa att de inte faller ner.
FORSIKTIGTI
Personskador pá ground av fallande delar.
Sakra komponenter sa att de inte faller ner.
Ta bort skruvama (1).
- Flytta luckan uppát.
3.5.2 Montera lucka
Montera i omvand ordning.
Reparation
3.6 Byta luckans komponenter
FORSIKTIGT!
Oppna gangsjarnsdelen!
Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorining.
Luckan har tagits bort. 472
3.6.1 Ta bort luckans componenter
Demontera luckan utifrán och in.
3.6.2 Montera luckans komponenter
Montera i omvänd ordning.
Reparation
3.7 Byta luckans tätning
Vassa holjeskanter!
Skarskador
Anvand skyddshandskar.
Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.
vidbotten.
Sakra komponenter sa att de inte faller ner.
Forutsättning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort.470
Luckan har tagits bort. 472
Pumpholjet har tagits bort.481
3.7.1 Ta bort luckans tätning
1.
WARNING!
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida
Lytftppmaskinenframtill.
- Lossa skruvarna langst ner pa frontpanelen (1).
- Sank ner maskinen.
Reparation
- Ta bort skruvarna vid pumpen (2). 5. 1. Lossa skruvarna pa maskinens baksida (1).
- Ta bort arbetsbänken (2, 3).
2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 475 av 505
Reparation
6.1. Ta bort skruvarna (1).
- Lossa kontrollpanelens fästelement (2, 3).
- Lossa skruvarna till feldelharhöljeit.
7. Ta bort kontrollpanelen.
- Ta bort trummans lamphaille upptill.
9.
OBSI
Risk for att ytan skadas!
Maskinens yta kan repas om fel verktyg anvands.
Anvand baraplastverktyg for att byta ut spanringen.
Ta bort spanringen fran packningen med ett plastverktyg.
- Lossa luckans tâting fran frontpanelen.
- Lossa kabelkontakten fran luckans las.
Reparation
- Lossa skruvarna langst upp pa frontpanelen (3).
-
Ta bort frontpanelen.
-
Ta bort alla slangkopplingar.
- Ta bort luckans tätning.
3.7.2 Montera luckans tätning
WARNING!
Risk for fallande delar a grund av felaktig monting! Perskador er malskaskador.
Dra at lucktätningens spänring med 3,4 Nm.
Montera i omvänd ordning.
Reparation

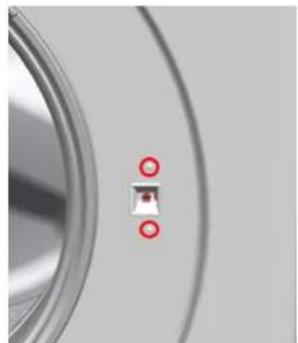

3.8 Byta luckans lás
Som tillverkare ar vi alagda att for vara kunder tilhandahalla reservdelen lucklas inklusive reparationsanvisningar i enlighet med forordning (EU) 2019/2023. Vi vill dock paminna on att det after byte av luckans las kravs ett elsakerhettest utfort av behorig elektriker innan maskinen tas i bruk igen. Denna person maste vare verifierbart behorig enligt det aktuella landets lagar, bestammelser och standarder.
FAR! Risk for elstotar grp at st Livsfara pgrd at elstotar vid to
Elektriska delar ske repareras ay behorig elektriker.
Lut utfər e t sakerhetstest after reparationen, i enlighet med VDE 0701 efer landsspecifica regler.
FORSIKTIG!
Vassa holjeskanter!
Skarskador
Anyand skyddshandskar.
VARNING!
Erakurner/krosskador
Sakra maskiner sa att deinte kan glida.
FORSIKTIGT!
Risik for fallande delar p a grund av lossade skruvar!
Materiella skador pa andra delar av maskinen eiler kundens hem, tex. vid botten.
Sakra komponenter sa att de inte faller ner.
Förutsätting:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning
Maskinen ar fritt atkomlig.
Arbetsbänken har tagits bort.468
Kontrollpanelen har tagits bort.
Luckan har tagits bort. 472
Spannringen har tagits bort.
Frontpanelen har tagits bort.
Luckans tātning har tagits bort.
3.8.1 Ta bort luckans lás
- Dra ur kontakten till luckans las.
- Lossa luckans las.
- Ta bort luckans las.
Reparation
3.8.2 Montera luckans las
Montera i omvand ordning.
2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Sida 479 av 505
Reparation
3.9 Byta trummans lampa
FÖRSIKTIGT!
Vassa holjeskanter!
Skarskador
Anyand skyddshandskar.
WARNING!
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
FÖRSIKTIGT!
Risk for fallandedelearpagroundavlossade skruvarl
ersonskador pa grund av fallande delar.
Materiella skador pà andra delar av maskinen erler i kundens hem, tex.
vidbotten
Sakra komponenter sa att de inte faler ner.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt alkomig.
Arbetsbanken har tagits bort.468
Tvattmedelsfacket har tagits bort. 470
Kontrollpanelen har tagits bort.
3.9.1 Ta bort trummans lampa
- Dra ut trummans lampa fran maskinen.
- Lossa elansluthingarna.
- Ta bort trummans lampa fran lamphallaren.
3.9.2 Montera luckans lampa
Montera i omvand ordning.
Reparation
3.10 Byta pumpholje
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning
3.10.1 Ta bort pumpholje
- Oppa pumpholjet.
- Ta bort pumpholjet.
3.10.2 Montera pumpholje
Montera i omvand ordning.
Reparation
3.11 Byta frontpanel
FORSIKTIGT!
Vassa holjeskanter!
Skarskador
Anvand skyddshandskar.
Forutsattling:
Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort. 470
Luckan har tagits bort. 472
Luckans taftning bar tagits bort
Pumphohiet har tacits bort 481
3.11.1 Ta bort frontpanel
1.
WARNING
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
Lytftppmaskinenframtill.
- Ta bort skruvama langst ner (1).
- Sank ner maskinen.
Reparation
4.1. Ta bort skruvarna (1).
- Tryck arbetsbänken mot maskinens baksida (2).
- Flytta arbetsbänken uppat (3) for att ta bort den.
5.1. Ta bort skruvarna (1)
2.Lossa fastelementen (2,3).
- Ta bort kontrollpanelen.
7.
FORSIKTIG!
Personskador pā grund av fallande delar.
Sakra componenter sa att de inte faller ner.
Reparation
OBSI
Materiella skador pa andra delar av maskinen ell er i kundens hem.
tex. vid botten.
Sakra komponenter sa att de inte faller ner.
Ta bort skruvarna pa fronten, borjne dedifran och upp (2, 3).
- Ta bort frontpanelen.
3.11.2 Montera frontpanel
Montera i omvänd ordning.
