HASZNÁLATI ÚTMUTATÓ WU12UT61ES SIEMENS

3.6.2 Montáz soucasti dvirek

Montaz proved v opacnem sledu.

Oprava

3.7 Vymena tsesneni dvifek

Ostré hrany skrǐne!

3.7.2 Montáz tésnéni dvirek

VYSTRAHA

Nebezpeci padajicich dilu z duvodu nespravne montaze!

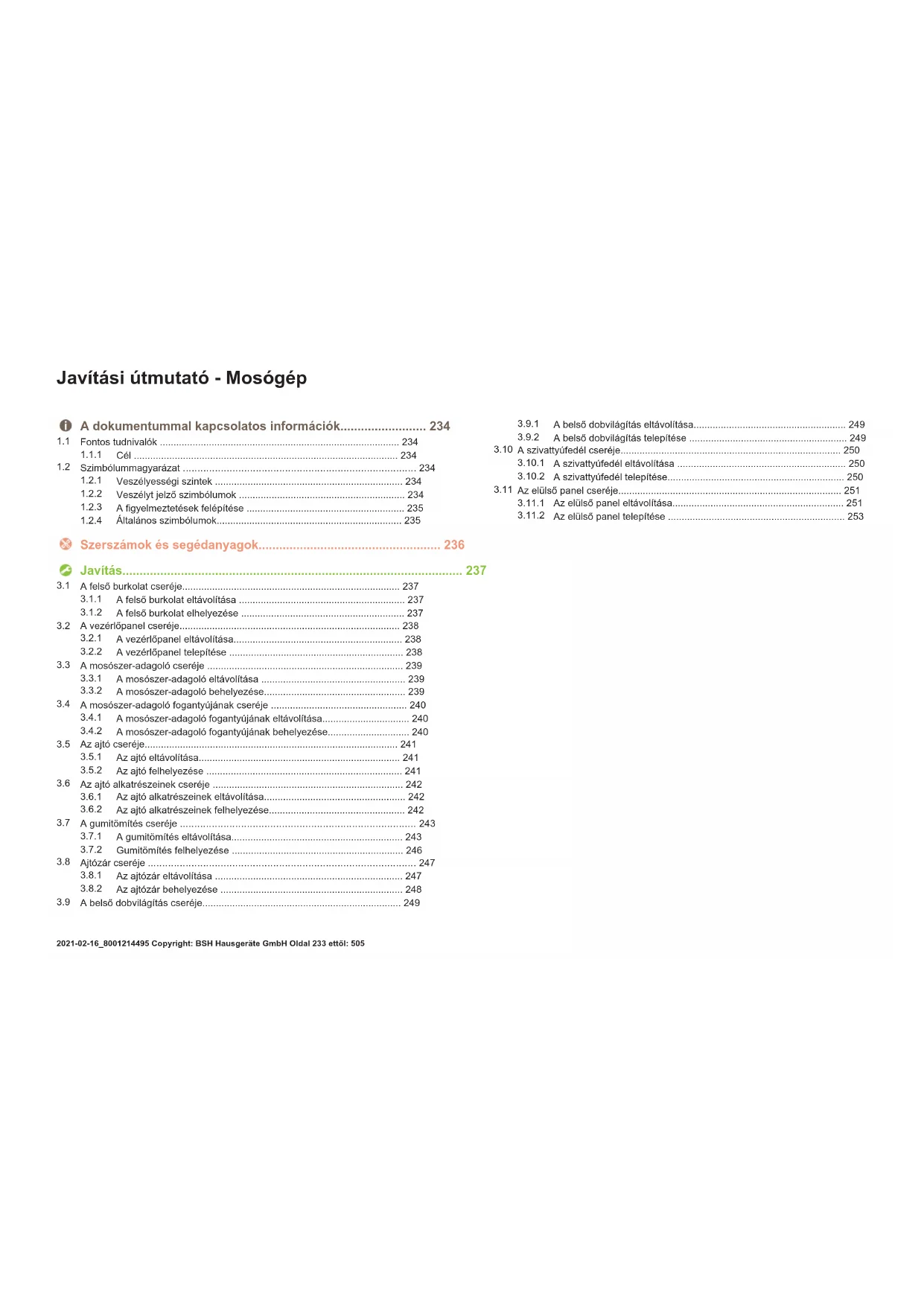

Javitási utmutató - Mosógpép

1 A Dokumentummal kapcsolatos informaciok 234

1.1 Fontos tudnivalok 234

1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelz szimbolumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235

Szerszamok es segedanyagok 236

Javitas 237

3.1 A felsö burkolat csereje 237

3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelysezese 237

3.2 A verzêrlöpanel cseréje 238

3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238

3.3 A mososzer-adagolocsereje 239

3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239

3.4 A mososzer-adagoló fogantyujanak cseréje 240

3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240

3.5 Az ajto csereje 241

3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241

3.6 Az ajto alkatreszeinek csereje 242

3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248

3.9 A belso dobvilagitas csereje 249

3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dovvilagitas telepitese 249

3.10 A szivattyufedel csereje 250

3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250

3.11 Az elulso panel csereje 251

3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmezétét mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkédet.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fóg,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fóg[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javitás

3.1 A felsö burkolat cseréje

Kulonleges eszkozok

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Kovetelmeny:

A keszüléket levalasztotta az áramellársrol.
A keszüléket leválasztotta a vizellatásrol.

3.1.1 A felsō burkolat eltávolitása

1. Távolítsa el a csavarokat (1).
2. Tolja a felso burkolatot a keszulek hatso része fele (2).
3. Felemelve (3) távolítáe el a felso burkolatot.

3.1.2 A felső burkolat elhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.2 A gezérlopanel cseréje

Éles burkolatszéleki

Vagasi serulsek

Viseljen védökesztyut.

Megdontt keszulekek elcsuszasa!

Csonttorez / zuzodasi serulések

Biztositsa a keszulekeket elcsuszas ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leesö alkatreszek miatti sérülé

Biztositsa az alkatreszt leeses elln.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszuluk tobbi rsesinek vagy az ugyfel lakasanak (pl. padlo) karoso

dasa

Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
E Elavolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagolót.—239

3.2.1 A gezérlopanel eltávolitása

1. 1. Távolítsa el a csavarokat (1).
2. Lazitsa meg a rogzitoelemeket (2, 3).

1. Huzza ki a vezerloegyseg dugaszat.
2. Távolitsa el a vezérólpaneelt.

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.3 A mosószer-adagoló cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.

3.3.1 A mosószer-adagoló eltávolítasa

1. Húzza ki a mosószer-adagoló rekeszt.
   2.1.Nyomja le a fiokot (1).

2. Távoltsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mosószer-adagoló behelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.4 A mososzer-adagolofogantuyujanak csereje

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239

3.4.1 A mosószer-adagoló fogantújának eltávolitasa

1. Lazitsa meg a rogzittoelemeket.

1. Távolítsa el masószer-adagoló rekesz fogantyúját.

3.4.2 A mososzer-adagoló fogantuyujanak behelyezese

Az elhelyezest forditott sorrendben végze.

Javitás

3.5 Az ajtó cseréje

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Az ajto nyitva van.

3.5.1 Az ajto eltavolitasa

1.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tóbbi részeinek vagy az ügyfél lakásnak (pl. padlo) károsódása.
Biztositsa az alkatrzeszt leeses ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.

Távolitsa el csavarokat (1).

1. Felfelé húzva távolítsa el az ajtó.

3.5.2 Az ajto felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.6 Az ajto alkatreszeinek csereje

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a yizellatársol.
Elavolitotta azajot.→241

3.6.1 Az ajto alkatreszeinek eltavolitasa

Kivulrol befele haladva szerelje szet az ajtot.

3.6.2 Az ajto alkatrészeinek felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.7 A gumitömtés csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztyut.

VIGYAZAT

Leeső alkatrészek veszelye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles.

Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado) karso

dasa.

Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250

3.7.1 A gumitomites eltavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csontores /zuzodasi serulisek

Biztositsa a keszulékeket elcsuszás Ellen.

Emelje fel elol a keszuleket.

1. Lazitsa meg a csavarokat az elulso panel aljan (1).

1. Engedje la keszüléket.

Javitás

1. Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.

1. Távolítsa el a felso burkolatot (2, 3).

6.1. Távolitsa el a csavarokat (1).

1. Lazitsa meg a vezerlopanfogriztoelemeilt (2, 3). 3. Lazitsa meg a mososzer adagolo hazanncsca va

1. Távolitsa el a vezérólpaneelt.

2. Tavolitsa el a belso dobvilagitas tartojat fent.

FIGYELEMI

Sérûlt felület kockázata!

A helyteLEN szerszámok hasznalatalval megkarcolhataj a keszülék fe-lületet.

A fesztögyürültavolltasahoz kizárolag mūanyag szerszámokat használezj.

Tavoltsa el fesztogyurut a tomttesb oeg ymuanyag szerszammal.

1. Vegye ki tömtétst az elüso panelból.

2. Vegye ki a kabelcsatlakozot az ajtózárðl.

Javitás

1. Lazitsa meg a csavarokat az elulso panel tetejen (3).

1. Távolítsa el az elülso panelt.

2. Szüntesse meg a tomlcsatlakozásokat.

1. Tavolitsa el guminitomitest.

3.7.2 Gumitōimits felhelyeze sé

FIGYELMEZTETES

Leesö alkatreszek veszelye a n em megfelelo telepités miatt!

Sérulés vagy a keszülék károsodásanak veszélye

Hüzza meg az üstsázgumi szorítógyürjét 3,4 Nm nyomatékkal

Az elhelyezest forditott sorrendben végezze

Javitás

3.8 Ajtozarcseere

Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasariok szamara, belernte y a javitis ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymét, hagy az ajtozar csereje utan egyk peckt elektrumuszerseznek elektrotechnikai bitzonsagi vizsgalatot kell végeznie a keszülk üzembe helyzese elott. A vizsgalatot vegzdo zemlynek az adott orszag tovenyei, szabalyozasai es szabvanyai szerint meghatarozott képestellk ell rendelkezzie.

VESZÉLY

Aramutés veszelye aram alatt levə alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutes miatt

Az elektramos alkatrsezek javatisat kizarolag képsett elektrumuszeresz végesheti.
A javitas utan végeztessen a VDE 0701-nek vagy az orszagspecificus szabalyozasoknak megfelelo vizsgalatot.

VIGYAZAT

Éles burkolatsélek!

Vagasi serulsek

Viseljen védökesztuty.

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

ontorres /zuzodasi serulisek
Biztositsa a keszulekeket elcsuszas ell.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miattl
Lees' alkatreszek miatti serules.
Biztositsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részlének vagy az ügyfél lakásnak (pl. pálo) károsó-dásá.
Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársrol.

A keszüléket levalasztotta a vizellatársól.
A keszulekek szabadon hozzaferhetok.
Eltavolitotta felsb burkolatot.237
A vezerlopaneleltavolitttak.
Eltávolitotta az ajtót.→241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomést eltávoltttak.

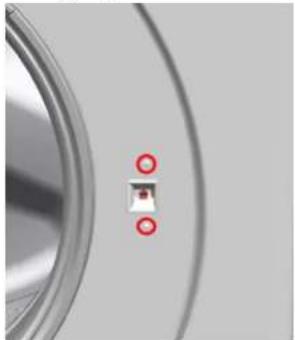

3.8.1 Az ajtózár eltávolitásá

1. Valassza le az ajtózár csatlakozóját.
2. Lazitsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javitás

3.8.2 Az ajtózár behelyze sé

Az elhelyezest forditott sorrendben végezze.

Éles burkolatszeleki

Vagasi serulsek

Viseljen védökesztyut.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso

asa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagoló.→239
A gezérlopanelt eltávolitották.

1. Húzza ki a belsö dobvilágítas tartójat a készülékböl.
2. Valassza le az elektromos csatlakozokat.
3. Távolítsa el a belsó dobvilagilasta a belsó dobvilagitas tartójábol.

3.9.2 A belso dobvilagitas telepitese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.10 A szivattyufedel cserede

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket levalasztotta vizellatársól.

3.10.1 A szivattyufedel eltavolitasa

1. Nyissa fea szivattyfedelét.

1. Távolítsa el a szivattyú fedelet.

3.10.2 A szivattyfedel telepitese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.11 Az elülsö panel cseréje

Kovetelmeny:

A készüléket levalasztotta az aramellatásról.
A keszuleket levalasztotta a vizellataszrol.
Eltavolitotta a mososzer-adagolot. 239
Eltavolitotta az ajt.241
A gumitomtest eltavolifttak.
Eltavolitotta szivatuyufedelet. 250

3.11.1 Az elulso panel eltavolitasa

1.

Emelie fel elol a keszuleket.

1. Távolitsa el az aljáról csavarokat (1).

1. Engedje le a keszüléket.

Javitás

4.1. Távolitsa el csavarokat (1).

1. Tolja a felso burkolatot a keszulek hatsrresze fele (2).
2. Felemelve (3) tavolitsa el a felso burkolatot.

5.1. Távolítsa el a csavarokat (1).

1. Lazitsa meg a rogzitolemeket (2, 3).

1. Távolitsa el a vezérólpaneñt.

7.

VIGYAZAT

Biztositsa az alkatreszt leeses elln.

Javitás

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk többi részeinek vagy az ügyfél lakasanak (pl. padlo) karo-sodásá.

Biztositsa az alkatreszt leeses elln.

Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).

1. Távolítsa el az elülsö panelt.

3.11.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végEZe.
