HASZNÁLATI ÚTMUTATÓ WG44G2MG0 SIEMENS
3.6.2 Montáz soucasti dvirek
Montaz provedte v opacnem sledu.
Oprava
3.7 Vymena tsesneni dvifek
Ostré hrany skrǐne!
Nebzpeci feznych poraneni
Pouziveje ochranné rukavice.
Nebezpeci padajicich dilu kvuli uvolenynsroubum!
3.7.2 Montáz tésnéni dvirek
VYSTRAHA
Nebezpeci padajicich dilu z duvodu nespravne montaze!

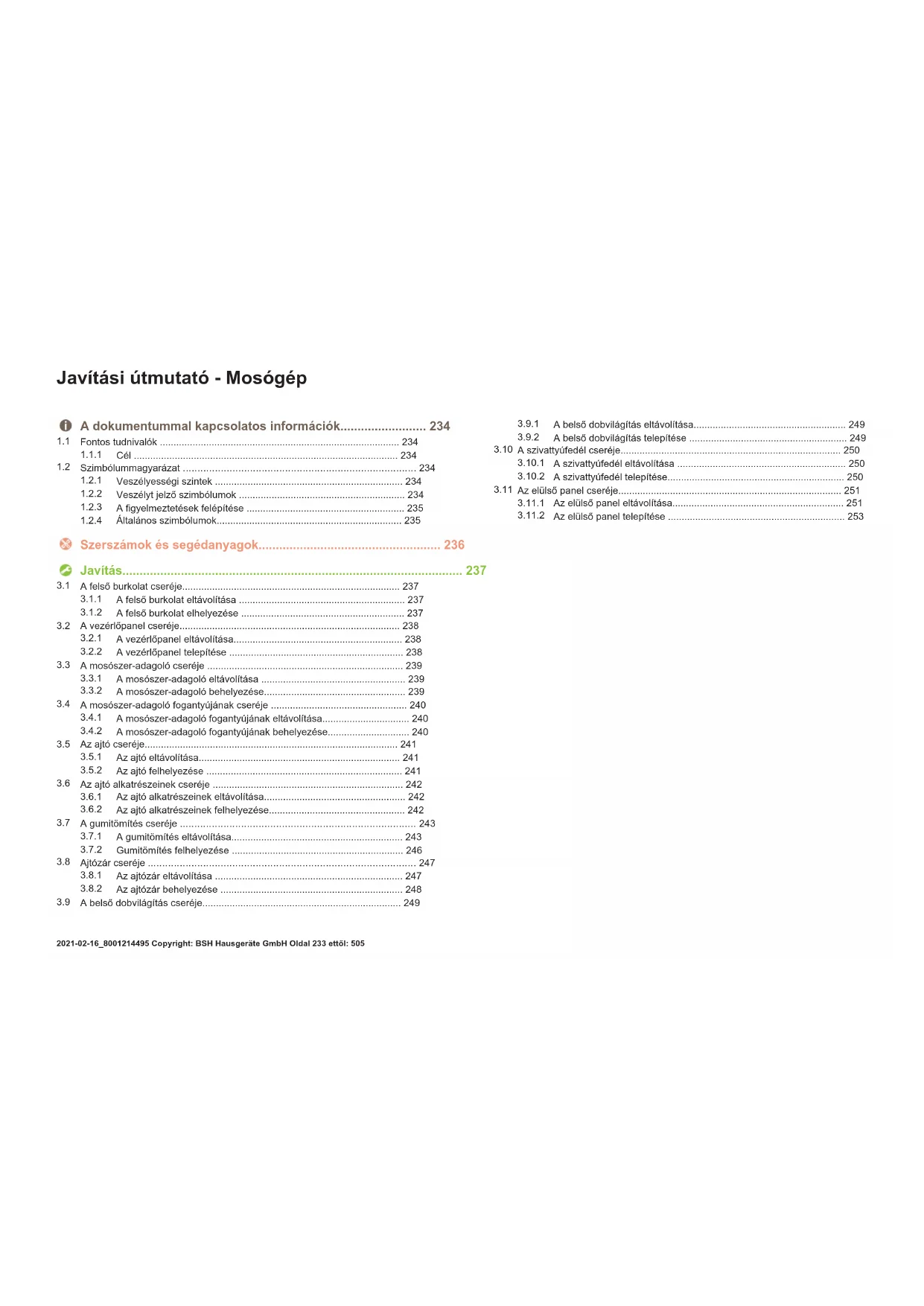

Javitási utmutató - Mosógpép
1 A Dokumentummal kapcsolatos informaciok 234
1.1 Fontos tudnivalok 234
1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelz szimbolumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235
Szerszamok es segedanyagok 236
Javitas 237
3.1 A felsö burkolat csereje 237
3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelyzese 237
3.2 A verzêrlöpanel cseréje 238
3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238
3.3 A mososzer-adagolocsereje 239
3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239
3.4 A mososzer-adagoló fogantyujanak cseréje 240
3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240
3.5 Az ajto csereje 241
3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241
3.6 Az ajto alkatreszeinek csereje 242
3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242
3.7 A gumitomités csereje 243
3.7.1 A gumitômites eltávolítasa 243
3.7.2 Gumitomités felhelyezese 246
3.8 Ajtózár cseréje 247
3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248
3.9 A belso dobvilagitas csereje 249
3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dovvilagitas telepitese 249
3.10 A szivattyufedel csereje 250
3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250
3.11 Az elulso panel csereje 251
3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat. |
| VIGYÁZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyességi szintek
1.2.2 Veszelyt jelzo szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbóllum Jelentés | |
| Forró felületek miatt fennálló veszély | |
| Erös magneses mező miatt fennálló ve-szély | |
| Nem ionizáló sugárzás veszélye | |
Tablazat 2: Veszelyt jelzo szimbolumok
1.2.3 A figyelmeztetesek felépitese
A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.
|  | A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások. |
Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla Āramutërese figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedst.
|  | A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg ésvagy grafi-ka) |
| Ált. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| ▶ | Videós oktatóanyagra mutató hivatkozás |
| ◎ | A szükséges eszközök |
| ✓ | A szükséges feltetelek |
| ¶ | Feltétel (ha..., akkor...) |
| ● | Eredmény |
| [Inditás]Billentyű vagy gomb | |
| [00123456] Anyagszám azonosítója | |
| Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén) | |
Tablazat 3: Altalanos szimbolumok
Szerszámok és segédanyagok
| Kijelolés Részletek | Képek | |
| Segédeszköz [15000155] | Müanyag alkatrészek meglazí-tására szolgáló szerszám | |
| Biztonsági Torx T20csavarhúzó[00340764] | 100°mm, biztonsági csavarok-hoz | |
| Nyomatékkulcs [15000441] | Nyomatékkulcs 20-100 Nm | |
| Lapos csavarhúzó[00340854] | Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC | |
| Lapos csavarhúzó[00340855] | Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC | |
| Hosszűcsörő fogó,hajlott kialakltás[00341269] | Hossz: 200 mm | |
| Oldalcsipő fogó[00342182] | Hossz: 200 mm | |
| Csillag-Villáskulcs[00340811] | Méret 10°mm, M6 |
| Kijelöles Részletek | Képek | |
| Combination wrench [00340814] | Mérét 13°mm, M8 | |
| Csillag-Villäskulcs [00340817] | Mérét 17 mm, M10 | |
| Csillag-Villäskulcs [15000459] | Mérét 16°mm, M10 |
Javitás
3.1 A felsö burkolat cseréje
Kulonleges eszkozok
Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz
Kovetelmeny:
A keszüléket levalasztotta az áramellársól.
A keszüléket levalasztotta a vizellatársól.
3.1.1 A felsō burkolat elṭavolitāsa
- Távolítsa el a csavarokat (1).
- Tolja a felso burkolatot a keszulek hatso része fele (2).
- Felemelve (3) távolítá sa el a felso burkolatot.
3.1.2 A felső burkolat elhelyezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
3.2 A gezérlopanel cseréje
Éles burkolatszéleki
Vagasi serulsek
Viseljen védökesztyut.
Megdontt keszulekek elcsuszasa!
Csonttorez / zuzodasi serulések
Biztositsa a keszulekeket elcsuszas elln.
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leesō alkatrészek miatti sérülè
Biztositsa az alkatreszt leeses ellen.
A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso
dasa
Biztositsa az alkatreszt leeses ellen.
Kovetelmeny:
A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
E Elavolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagolót.—239
3.2.1 A gezérlopanel eltávolitása
-
- Tavolitsa el csavarokat (1). 2. Lazitsa meg a rogztiteleme
- Húzza ki a vezérloegység dugaszt.
- Távolitsa el azezérlopaneit.
3.2.2 A gezérlopanel telepitése
Az elhelyezest forditott sorrendben végEZze.
Javitás
3.3 A mosószer-adagoló cseréje
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.
3.3.1 A mosószer-adagoló eltávolítasa
-
Húzza ki a mosószer-adagoló rekeszt.
2.1.Nyomja le a fiokot (1). -
Távolitsa el a mosószer-adagoló rekeszt (2).
3.3.2 A mosószer-adagoló behelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.4 A mososzer-adagolofogantuyujanak csereje
Kovetelmeny:
A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellátásrol.
Eltávolította a mosószer-adagolót.→239
3.4.1 A mosószer-adagoló fogantúyujänak eltávolitasa
- Lazitsa meg a rogzittoelemeket.
- Távolítsa el masószer-adagoló rekesz fogantyúját.
3.4.2 A mososzer-adagoló fogantuyujanak behelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.5 Az ajtó cseréje
Követelmény:
A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Az ajto nyitva van.
3.5.1 Az ajto eltavolitasa
1.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülk tóbbi részeinek vagy az ügyfél lakásnak (pl. padlo) károsódása.
Biztositsa az alkatrzeszt leeses ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.
Távolitsa el csavarokat (1).
- Felfelé húzva távolítsa el az ajtó.
3.5.2 Az ajto felhelyzese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.6 Az ajto alkatreszeinek csereje
VIGYAZAT
Nyitott zsané!
Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut
Kovetelmeny:
A keszüléket leválasztotta az aramellatásrol.
A keszüléket leválasztotta a vízellátásrol.
Eltavolitotta az ajlot-241
3.6.1 Az ajto alkatreszeinek eltavolitasa
Kivulrol befele haladva szerelje szet az ajtot.
3.6.2 Az ajto alkatrészeinek felhelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.7 A gumitömtés csereje
VIGYAZAT
Éles burkolatszeleki
Vagasi serulsek
Viseljen védokesztyut.
VIGYAZAT
Leeső alkatrészek veszelye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado) karso
dasa.
Biztositsa az alkatreszt leeses ellen.
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250
3.7.1 A gumitōimits ehtavolitasa
1.
FIGYELMEZTETES
Megdontott keszulekek elcsuszasa!
Csontores /zuzodasi serulisek
Biztositsa a keszulékeket elcsuszás Ellen.
Emelje fel elol a keszuleket.
- Lazitsa meg a csavarokat az elulso panel aljan (1).
- Engedje le a keszüléket.
Javitás
- Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.
- Távolítsa el a felso burkolatot (2, 3).
6.1. Távolitsa el a csavarokat (1).
- Lazitsa meg a vezerlopanfogriztoelemeilt (2, 3). 3. Lazitsa meg a mososzer adagolo hazanncsca va
-
Távolitsa el a vezérólpaneelt.
-
Tavolitsa el a belso dobvilagitas tartojat fent.
FIGYELEMI
Sérûlt felület kockázata!
A helyteLEN szerszámok hasznalatalval megkarcolhataj a keszülék fe-lületet.
A fesztögyür ültavolltáshoz kizarolag mūnyag szerszámokat hasznajlon.
Tavolitsa el fesztogyurut a tomitesbol egy muanyag szerszammal.
-
Vegye ki tömtétst az elüso panelból.
-
Vegye ki a kabelcsatlakozot az ajtózárðl.
Javitás
- Lazitsa meg a csavarokat az elulso panel tetején (3).
-
Távolítsa el az elülso panelt.
-
Szüntesse meg a tomlcsatlakozásokat.
- Tavolitsa el a gumitomitest.
3.7.2 Gumitōimits felhelyeze sé
FIGYELMEZTETES
Leesö alkatreszek veszelye a n em megfelelo telepités miatt!
Sérulés vagy a keszülék károsodásanak veszelye
Huszza meg az ustszajgumi szoritogyurjet 3,4 Nm nyomatekkal
Az elhelyezest forditott sorrendben végezze
Javitás
3.8 Ajtozarcsereje
Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasariok szamara, belernte y a javitas ulasitisokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymert, hagy az ajtazr csereje utan egyk peckt elektrumuszeresnek elektorotechnikai bitzonsagi vizsgalatot kell vgeznie a keszulke uzembe helyzese elott. A vizsgalatot vegzdo zemelynek az adott orszag tovenyei, szabalyozasai es szabvanyai szerint meghatarozott képestellem kell rendelkeznie.
VESZÉLY
Aramutés veszelye aram alatt levə alkatreszek miatt!
Eletveszely a nem megfelelo javitas okozta aramutes miatt
Az elektramos alkatrsezek javatisat kizarolag képsett elektrumuszeresz végeshti.
A javitas utan végetzessen a VDE 0701-nek vagy az orszagspecificus szabályozásoknak megfelelo vizsgalatot.
VIGYAZAT
Éles burkolatséleki!
Vagasi serulsek
Viseljen védokesztuty.
FIGYELMEZTETES
Megdontt keszulékek elcsuszasa!
sonttres / zuzodasi seruleseke
Biztositsa a keszulkeket elcsuszas elln.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miattl
Leeso alkateszek miatti serules.
Biztositsa az alkatrészt leesés elln.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részlének vagy az ügyfél lakásnak (pl. pálo) károsó-dásá.
Bbizositsa az alkatreszt leeses ellen.
Kovetelmeny:
A keszuleket levalasztotta azaramellatasrrol.
A keszüléket levalasztotta a vizellatársól.
A keszulekek szabadon hozzaferhetok.
Eltavolitotta felsb burkolatot.237
A vezerlopaneleltavolitttak.
Eltávolitotta az ajtót.→241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomitest eltavolitottak.
3.8.1 Az ajtózár eltávolitása
- Valassza le az ajtózár csatlakozóját.
- Lazitsa meg az ajtózárat.
3. Vegye ki az ajtózárat.
Javitás
3.8.2 Az ajtózár behelyezese
Az elhelyezest forditott sorrendben végezze.
Éles burkolatszeleki
Vagasi serulsek
Viseljen védokesztyut.
FIGYELMEZTETES
Megdontt keszulekek elcsuszasa!
Csonttore / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles
Biztositsa az alkatreszt leeses elln.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso
asa.
Biztositsa az alkatreszt leeses elln.
Kovetelmeny:
A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltavolitotta a mososzer-adagolot. 239
A gezérlopanelt eltávolitották.
- Húzza ki a belsö dobvilágítas tartójat a készülékböl.
- Valassza le az elektromos csatlakozokat.
- Távolítsa el a belsó dobvilagítást a belsó dobvilagītás tartójábol.
3.9.2 A belso dobvilagitas telepitese
Az elhelyezest forditott sorrendben végEZe.
Javitás
3.10 A szivattyufedel cserede
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszüléket levalasztotta vízellátársól.
3.10.1 A szivattyufedel eltavolitasa
- Nyissa fea szivattyfedelét.
- Távolítsa el a szivattyú fedelet.
3.10.2 A szivattyfedel telepitese
Az elhelyezest forditott sorrendben végaze.
Javitás
3.11 Az elülsö panel cseréje
Kovetelmeny:
A készüléket levalasztotta az aramellatásról.
A keszuleket levalasztotta a vizellatasról.
Eltávolította a mosószer-adagolót.→239
Eltavolitotta az ajt.241
A gumitomtest eltavolifttak.
Eltavolitotta szivatuyufedelet. 250
3.11.1 Az elulso panel eltavolitasa
1.
Emelie fel elol a keszuleket.
- Távolitsa el az aljáról csavarokat (1).
- Engedje le a keszuleket.
Javitás
4.1. Távolitsa el csavarokat (1).
- Tolja a felso burkolatot a keszulek hatsrresze fele (2).
- Felemelve (3) tavolitsa el a felso burkolatot.
5.1. Távolítsa el a csavarokat (1).
- Lazitsa meg a rogzitolemeket (2, 3).
- Távolitsa el a vezérólpaneñt.
7.
VIGYAZAT
Leeso alkatrzesek verzélye a kioldott csavarok miatt! Leeso alkatrzesek miatti sérlés.
Biztositsa az alkatreszt leeses elln.
Javitás
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülk többi részeinek vagy az ügyfél lakasanak (pl. padlo) karo-sodásá.
Biztositsa az alkatreszt leeses elln.
Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).
- Távolítsa el az elülsö panelt.
3.11.2 Az elulso panel telepitese
Az elhelyezest forditott sorrendben végEZe.
