BRUKSANVISNING BCSTE636 BLACK & DECKER

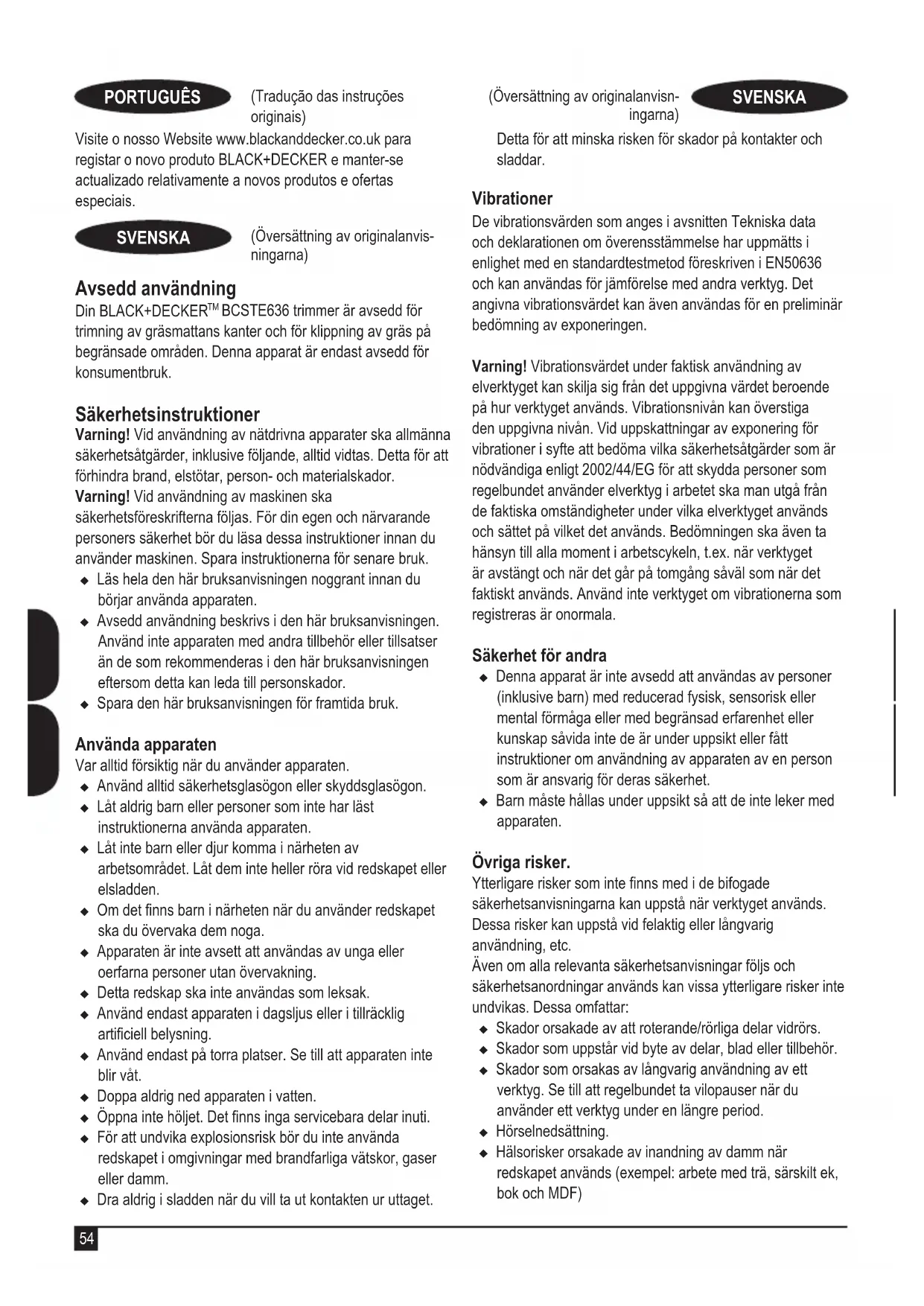

BCSTE636 trimmer är avsedd för trimning av gräsmattans kanter och för klippning av gräs på begränsade områden. Denna apparat är endast avsedd för konsumentbruk. Säkerhetsinstruktioner Varning! Vid användning av nätdrivna apparater ska allmänna säkerhetsåtgärder, inklusive följande, alltid vidtas. Detta för att förhindra brand, elstötar, person- och materialskador. Varning! Vid användning av maskinen ska säkerhetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk. u Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten. u Avsedd användning beskrivs i den här bruksanvisningen. Använd inte apparaten med andra tillbehör eller tillsatser än de som rekommenderas i den här bruksanvisningen eftersom detta kan leda till personskador. u Spara den här bruksanvisningen för framtida bruk. Använda apparaten Var alltid försiktig när du använder apparaten. u Använd alltid säkerhetsglasögon eller skyddsglasögon. u Låt aldrig barn eller personer som inte har läst instruktionerna använda apparaten. u Låt inte barn eller djur komma i närheten av arbetsområdet. Låt dem inte heller röra vid redskapet eller elsladden. u Om det nns barn i närheten när du använder redskapet ska du övervaka dem noga. u Apparaten är inte avsett att användas av unga eller oerfarna personer utan övervakning. u Detta redskap ska inte användas som leksak. u Använd endast apparaten i dagsljus eller i tillräcklig articiell belysning. u Använd endast på torra platser. Se till att apparaten inte blir våt. u Doppa aldrig ned apparaten i vatten. u Öppna inte höljet. Det nns inga servicebara delar inuti. u För att undvika explosionsrisk bör du inte använda redskapet i omgivningar med brandfarliga vätskor, gaser eller damm. u Dra aldrig i sladden när du vill ta ut kontakten ur uttaget. Detta för att minska risken för skador på kontakter och sladdar. Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN50636 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Använd inte verktyget om vibrationerna som registreras är onormala. Säkerhet för andra u Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet. u Barn måste hållas under uppsikt så att de inte leker med apparaten. Övriga risker. Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF)55 (Översättning av originalanvisningarna) SVENSKA Efter användning u När det inte används bör redskapet förvaras utom räckhåll för barn på en torr plats med god ventilation. u Placera apparaten på ett ställe där barn inte kan komma åt den. u När apparaten förvaras eller transporteras i en bil, ska den placeras i bagageutrymmet eller spännas fast för att förhindra rörelse till följd av plötsliga ändringar i hastighet eller riktning. Kontroll och reparationer u Kontrollera att apparaten inte är skadad eller har defekta delar. Kontrollera att inga delar är trasiga och att inget annat föreligger som kan påverka maskinens funktion. u Använd inte apparaten om någon del har skadats eller gått sönder. u Låt en auktoriserad verkstad reparera eller byta ut skadade eller trasiga delar. u Försök aldrig avlägsna eller byta ut andra delar än de som anges i den här bruksanvisningen. Ytterligare säkerhetsanvisningar för grästrimmer Varning! Skärande delar fortsätter att rotera en kort stund efter att du har stängt av motorn. u Bekanta dig med reglagen och ta reda på hur redskapet ska användas. u Före användning kontrollerar du om elsladden och förlängningssladden visar tecken på skador, åldrande eller slitage. Om en sladd skadas när du använder redskapet kopplar du omedelbart bort sladden från elnätet. RÖR INTE VID SLADDEN INNAN DEN KOPPLATS IFRÅN UTTAGET. u Använd inte redskapet om sladdarna är skadade eller utslitna. u Bär kraftiga skor eller stövlar för att skydda dina fötter. u Bär långbyxor för att skydda dina ben. u Innan du använder redskapet ska du se till att det område som ska trimmas är fritt från grenar, stenar, ledningar och andra hinder. u Använd endast redskapet i upprätt position med klipptråden nära marken. Slå aldrig på apparaten i någon annan position. u Rör dig långsamt när du använder redskapet. Tänk på att nyklippt gräs är fuktigt och halt. u Använd inte redskapet på branta sluttningar. Arbeta tvärs över sluttningar, inte upp och ner. u Korsa inte grusgångar eller vägar medan redskapet är i drift. u Vidrör aldrig trimmertråden när redskapet används. u Sätt inte ner redskapet förrän trimmertråden har slutat rotera helt. u Använd endast rätt sorts trimmertråd. Använd aldrig trimmertråd i metall eller skelina. u Var noggrann med att aldrig röra vid trimmerbladet. u Var noga med att hålla sladden borta från trimmertråden. Håll hela tiden reda på var sladden benner sig. u Håll alltid händer och fötter borta från trimmertråden, särskilt då motorn startas. u Innan du använder redskapet, och efter alla sorters stötar, bör du undersöka den efter tecken på slitage eller skada och reparera på lämpligt vis. u Använd inte apparaten med skadade skydd eller utan skydden på plats. u Var försiktig så att du inte skadas av anordningar för justering av berlinans längd. Efter att ha dragit ut ny trimmertråd ska du alltid placera maskinen i normalt driftläge innan den startas. u Kontrollera alltid att ventilationsöppningarna hålls fria från skräp. u Använd inte grästrimmern (kanttrimmern) om sladdarna är skadade eller utslitna. u Håll förlängningssladdar borta från skärande delar. Etiketter på apparaten Följande varningssymboler nns på verktyget, tillsammans med datumkoden: Läs bruksanvisningen innan användning. Bär alltid skyddsglasögon när du använder denna apparat. Bär lämpliga hörselskydd när du använder apparaten. Stäng av verktyget. Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Se upp för ygande föremål. Håll andra personer borta från arbetsområdet. Utsätt inte apparaten för regn eller hög luftfuktighet.

Garanterad ljudnivå enligt direktiv 2000/14/EG.56 (Översättning av originalanvisningarna) SVENSKA Ytterligare säkerhetsinstruktioner för batterier och laddare Batterier u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verktyget. u Följ instruktionerna som anges i avsnittet ”Skydda miljön” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare u Använd endast laddaren från BLACK+DECKER för att ladda batteriet i det redskap som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdningsbara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren. Laddaren är endast avsedd för inomhusbruk. Läs bruksanvisningen före användning. Elsäkerhet Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER- verkstad för att undvika farliga situationer. Funktioner Denna apparat har några eller samtliga av följande funktioner.

Montering Varning! Innan montering se till att verktyget är avstängt och att batteriet har tagits ur. Montera skyddet (g. A och B) u Ta bort skruven från skyddet. u Håll skyddet (6) vinklat mot trimmerhuvudet (8) och skjut på det tills spärren som håller det på plats klickar fast (se till att styrskenorna (10) på skyddet (6) passas in mot styrskenorna (11) på trimmerhuvudet (8). u Fäst skyddet (6) med skruven (12). Varning! Använd aldrig verktyget om inte skyddet är korrekt monterat. Justera extrahandtagets läge (g. C) Extrahandtaget (5) kan justeras för att ge optimal balans och komfort. u Lyft upp låsklämman (14) på extrahandtaget. u Dra försiktigt extrahandtaget (5) upp eller ned längs skaftet (13) till önskad höjd. u Fäst låsklämman (14) när önskad position har intagits. Justera höjden på redskapet (g. D) Redskapet har ett teleskopskaft som gör att du kan justera det till komfortabel arbetshöjd. Det nns era höjdinställningar. Gör så här för att ställa in höjden: u Lossa låsklämman för höjdjusteringen (15). u Dra försiktigt skaftet (13) uppåt eller nedåt till önskad höjd. u Stäng låsklämman för höjdjusteringen (15). Lossa trimmertråden Under transport är trimmertrådenfasttejpad vid spolhöljet. Varning! Ta ur batteriet innan du sätter ihop verktyget. u Lossa på tejpen över skärlinan på spolhuset (7). Ladda batteriet (g. E) Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperaturen är lägre än ca 10 °C eller högre än 40 °C. Låt batteriet sitta kvar i laddaren.57 (Översättning av originalanvisningarna) SVENSKA Laddaren sätter automatiskt igång att ladda batteriet när celltemperaturen har stigit eller sjunkit. u Vid laddning av batteriet (4) sätter du det i laddaren (16). Batteriet kan bara placeras i laddaren på ett sätt. Tvinga inte. Se till att batteriet sitter ordentligt i laddaren. u Anslut laddaren till vägguttaget. Laddningsindikatorn (16a) börjar blinka grönt (långsamt). När batteriet är laddat lyser laddningsindikatorn (16a) med ett fast grönt sken. Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Indikatorn kommer emellanåt att börja blinka grönt (laddningsläge) eftersom laddaren då och då fyller på batteriets laddning. Laddningsindikatorn (16a) lyser när batteriet sitter i laddaren och laddaren är ansluten till ett eluttag. u Ladda urladdade batterier inom 1 vecka. Om batterierna inte laddas när de är urladdade förkortas batterilivslängden avsevärt. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat. Laddardiagnostik Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (16a) att blinka rött snabbt. Gör så här: u Sätt i batteriet (4) igen. u Om laddningsindikatorn fortsätter att blinka rött snabbt kan du använda ett annat batteri för att kontrollera att batteriet laddas som det ska. u Om det utbytta batteriet kan laddas utan problem är det gamla batteriet defekt och bör lämnas till ett servicecenter för återvinning. u Om problemet kvarstår med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter. Notera: Det kan ta upp till 30 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn rött omväxlande snabbt och långsamt med en blinkning i varje hastighet. Laddningsstatus (g. E) Batteriet är utrustat med en laddningsindikator. Den visar batteriets laddningsnivå under användning och laddning. u Tryck på statusknappen för laddningsindikatorn (4a). Montera och ta bort batteriet (g. F) u Sätt i batteriet (4) genom att placera det i linje med kontakten på redskapet. Skjut in batteriet i facket och tryck tills batteriet snäpper på plats. u Ta ur batteriet genom att trycka på frigörningsknappen (4b) samtidigt som du drar ut batteriet från dess plats. Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. Ställa in verktyget för trimning eller kantningsläge (g. G, H) Verktyget kan användas i trimningsläge enligt g. G eller i kantningsläge när du behöver trimma gräs som hänger över gräsmattans kanter och rabatter enligt g. H. Trimningsläge (g. G) För trimning bör trimmerhuvudet vara i läget enligt g. G. Om det inte är det: u Ta ut batteriet ur verktyget. u Tryck och håll ned frigöringsknappen (17). u Medan du håller i handtaget roterar du huvudet (8) medurs. u Släpp frigöringsknappen (17). u Lyft kantstyrningen (9) in i den stängda positionen. Notera: Notera: Huvudet roterar bara i en riktning. Kantningsläge (g. H, I) För kantning bör trimmerhuvudet vara i läget enligt g. H. Om det inte är det: u Ta ut batteriet ur verktyget. u Tryck och håll ned frigöringsknappen (17). u Medan du håller i handtaget roterar du huvudet (8) moturs. u Släpp frigöringsknappen (17). u Släpp ned kantguiden till öppet läge. Se till att kantstyrningen (9) är hela vägen ned, ett ljudligt klick hörs. Notera: Huvudet roterar bara i en riktning. Slå på och av (g. J) u Starta verktyget genom att trycka och hålla ned låsknappen (3) och krama sedan strömbrytarhandtaget (1). Du kan släppa låsreglaget (3) när verktyget har startat. u Stäng av redskapet genom att släppa upp handtaget. Varning! Försök aldrig låsa strömbrytarhandtaget i påslaget läge. POWERCOMMAND

-funktionen kan du på förhand bestämma hur lång skärlinan ska vara när du trimmar. u För att göra skärlinan längre, tryck in POWERCOMMAND

-knappen (18) under trimningen och släpp den sedan. Notera! Trimmern kommer att pausa klippningen när POWERCOMMAND

-knappen trycks in och fortsätter när den släpps igen.58 (Översättning av originalanvisningarna) SVENSKA u För maximal trådlängd, tryck upprepade gånger på knappen tills du hör att tråden slår i skyddet. Notera! Fortsätt inte att trycka på POWERCOMMAND

knappen när den maximala längden har nåtts. Detta kommer att leda till att för mycket tråd matas och slits ut snabbt. Tips för optimal användning Allmänt u Resultatet blir bäst om gräset är torrt vid klipptillfället. Trimning u Håll redskapet som bilden visar i g. K u Pendla försiktigt med redskapet från sida till sida som bilden visar i g. L. u När långt gräs ska trimmas arbetar du i etapper uppifrån och ned. Klipp lite åt gången. u Undvik att gå nära hårda föremål och känsliga växter. u Skärlinan slits fortare och kräver mer utmatning om trimningen sker längs stenläggningar eller andra sträva ytor eller om kraftiga växter trimmas. u Om redskapet börjar gå långsamt, minska belastningen. Kantning Optimalt resultat uppnås på kanter som är högre än 50 mm. u Använd inte verktyget för att skapa kanter. Använd en kantspade för att skapa kanter. u Styr redskapet som bilden visar i g. M. u Om du vill ha kortare gräs lutar du verktyget lite. Montera en ny spole med skärlina (g. N, O) Spolar med skärlina nns att köpa hos din Black & Decker- återförsäljare (katalognr. A6481). Tre spolpaket med skärlina nns också att köpa (katalognr. A6485). u Ta ut batteriet ur verktyget. u Håll låsspärrarna (23) nedtryckta och ta bort spolkåpan (24) från höljet (7). u Ta bort den tomma spolen (25) från höljet. u Avlägsna smuts och gräs från spolkåpan och höljet. u Ta den nya spolen och tryck fast den på centrumdelen i höljet. Vrid spolen lätt tills den sitter fast. u Lossa änden för skärlinan och styr linan genom öppningen (26). Linan bör sticka ut ungefär 11 cm från spolkåpan som bilden visar i g. O. u Placera låsspärrarna (23) på spolkåpan i linje med hålen (21) i höljet. u Tryck fast kåpan på höljet tills den klickar på plats ordentligt. Varning! Om skärlinorna sticker ut längre än skärbladet (22) klipper du av dem så att de bara når till bladet. Linda på en ny skärlina på en tom spole (g. P, R) Du kan linda på en ny skärlina på en tom spole. Förpackningar med ersättande skärlina nns att köpa hos din återförsäljare av BLACK & DECKER (katalognr. A6170 [25 m], A6171 [40 m]). u Ta loss den tomma spolen enligt beskrivningen ovan. u Ta bort eventuell kvarvarande trimmertråd från spolen. u Mata in 2 cm skärlina i hålet (31) i spolen enligt bild (g. O). u Böj skärlinan och sätt fast den i den L-formade öppningen (27). u Linda skärlinan på spolen i pilens riktning. Se till att linda på tråden jämnt och i lager. Linda inte i sicksack (g. Q). u När den utdragna trimmertråden når fördjupningarna (28) klipper du av linan. Låt linan sticka ut runt 11 cm från spolen och håll ett nger på linan för att hålla den på plats. u Fortsätt som tidigare beskrivet för att fästa spolen på redskapet. Varning! Använd endast rätt sorts skärlina från Black & Decker. Felsökning Om produkten inte fungerar som den ska följer du instruktionerna nedan. Om problemet kvarstår kontaktar du närmaste BLACK+DECKER-verkstad. Varning! Ta bort batteriet från redskapet innan du fortsätter. Trimmern går långsamt u Kontrollera att spolhöljet kan rotera fritt. Rengör det med försiktighet om nödvändigt. u Kontrollera att skärlinan inte sticker ut mer än 11 cm från spolhöljet. Om den gör det skär du av den så att den bara når till skärbladet. Om POWERCOMMAND

-mataren inte fungerar (endast BESTE636) u Ta bort spollocket. u Dra ut trimmertråden tills den sticker ut 136mm från spolen. Om spolen inte innehåller tillräckligt lång tråd, installera en ny spole trimmertråd. u Se till att tråden inte korsas i spolen såsom visas i g. Q. Om den gör det, linda av trimmertråden och linda sedan tillbaka den på spolen så noga som möjligt så att tråden inte korsas. u Se till att början av trimmertråden är åtdragen mot spolen. u Placera låsspärrarna på spollocket i linje med hålen i höljet. u Tryck fast spollocket på höljet tills det snäpper på plats ordentligt. u Om trimmertråden sticker ut längre än skärbladet klipper du av den så att den bara når till bladet. Om POWERCOMMAND

-linmataren ändå inte fungerar eller spolen har fastnat, testa följande: u Rengör spolen och höljet noggrant.59 (Översättning av originalanvisningarna) SVENSKA u Avlägsna spolen och kontrollera att spaken i spolhöljet kan röra sig fritt. u Ta loss spolen och linda upp trimmertråden. Linda sedan på den slätt igen. Sätt tillbaka spolen i höljet. Underhåll Din kabelanslutna/sladdlösa BLACK+DECKER-apparat/ verktyg är konstruerad för att fungera en lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget/apparaten sin funktion. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Innan något underhåll utförs på sladdanslutna/ sladdlösa elverktyg: u Stäng av apparaten/verktyget och dra ur nätkontakten.u Du kan också ta ut batteriet ur redskapet om redskapet har ett separat batteri. u Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen. u Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring. u Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa. u Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. u Rengör regelbundet trimmertråden och spolen med en mjuk borste eller torr trasa. u Ta med jämna mellanrum bort gräs och smuts från skyddets undersida med en trubbig skrapa. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information nns tillgänglig på www.2helpU.com Tekniska data

Obelastad hastighet min

(uppmätt ljudtrycksnivå) 79,5 dB(A) osäkerhet (K) = 1,1 dB(A)

(ljudeffektnivå) 93,5 dB(A) osäkerhet (K) = 1,9 dB(A) EG-försäkran om överensstämmelse MASKINDIREKTIVET

(uppmätt ljudtrycksnivå) 79,5 dB(A) osäkerhet (K) = 1,1 dB(A)
