Produkttyp	Dränkbar dränkpump
Varumärke	Kärcher
Modell	SP 17.000 Flat Level Sensor
Vikt	6 kg (utan tillbehör)
Strömförsörjning	230-240 V ~ 50 Hz
Märkeffekt	550 W
Maximal flöde	17 000 l/h
Maximal tryckhöjd	9 m
Maximal nedsänkningsdjup	7 m
Tillåten vätsketemperatur	5 till 35 °C
Max partikelstorlek	5 mm
Minsta restvattenhöjd	1 mm (utan förfilter, med infällda fötter)
Huvudfunktioner	Dränering, överföring, pumpning av klart eller lätt smutsigt vatten, automatiskt läge med nivåsensor, manuellt läge
Underhåll och rengöring	Skölj med rent vatten efter varje användning; rengör nivåsensorn och sugområdet
Säkerhet	Skydd mot torrkörning (nivåsensor), termisk överbelastningsbrytare, automatisk stopp i automatiskt läge
Reservdelar och reparerbarhet	Originaltillbehör och reservdelar finns på www.kaercher.com
Allmän information	Användning enligt föreskrifter för dränering, poolvatten, klart vatten; använd inte för brandfarliga, frätande vätskor eller avloppsvatten

Vanliga frågor - SP 17.000 Flat Level Sensor Kärcher

Vilka vätskor kan jag pumpa med Kärcher SP 17.000 Flat Level Sensor-pumpen?

Du kan pumpa svagt smutsigt sötvatten (upp till 5 mm partiklar), poolvatten med godkända tillsatser och rengöringslösningar som sköljvatten från tvättmaskiner. Pumpa inte brandfarliga, explosiva, frätande vätskor, oljor, saltvatten eller toalettavloppsvatten.

Hur installerar jag slangen på pumpen?

Skruva pumpkopplingen G 1 1/2 på anslutningshylsan. Trä klämman över slangen, sätt slangen på kopplingen och fäst med klämman. Tryck slutligen in hylsan i Quick-Connect tills den klickar.

Hur ställer jag in nivåsensorn för automatiskt läge?

Tryck nivåsensorn på skenan till önskad höjd. Den måste vara i kontakt med vattnet för att starta. Ju högre den är, desto högre utlösningsnivå. I AUTO-läge stannar pumpen 15 sekunder efter att sensorn förlorar kontakten med vattnet.

Vad gör jag om pumpen går men inte suger vatten?

Detta beror ofta på luft i pumpen. Koppla ur och sätt i stickkontakten flera gånger för att starta. Kontrollera också att sugområdet inte är blockerat och att vattennivån är tillräcklig (minst 7 mm för denna modell utan förfilter).

Hur rengör jag pumpen efter användning?

Efter pumpning av smutsigt vatten eller vatten med tillsatser, skölj pumpen genom att cirkulera rent vatten. Koppla ur stickkontakten, ta bort Quick-Connect-hylsan, rengör utsidan med en mjuk trasa och rent vatten, töm och torka sedan apparaten.

Vad är den minsta restvattenhöjden (plattsugning)?

Med infällda fötter och utan förfilter kan pumpen suga upp till 1 mm restvattenhöjd. Använd manuellt läge för denna operation.

Kan jag låta pumpen gå kontinuerligt?

Nej, pumpen är inte avsedd för kontinuerlig drift utan avbrott. Den är avsedd för intermittent användning (dränering, överföring). Kontinuerlig användning kan skada den.

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjningen (säkringar, uttag). Om termiska brytaren har löst ut, koppla ur stickkontakten, låt pumpen svalna och rengör sugområdet. Kontrollera även nivåsensorns läge och rengör den om den är smutsig.

Hur förvarar jag pumpen frostfritt?

Töm pumpen och tillbehören helt, låt dem torka, förvara dem sedan frostfritt och inomhus. Låt inte restvatten finnas kvar som kan frysa och skada apparaten.

Var hittar jag tillbehör och reservdelar?

Använd endast originaltillbehör och reservdelar från Kärcher. Du hittar dem på webbplatsen www.kaercher.com eller hos din auktoriserade återförsäljare.

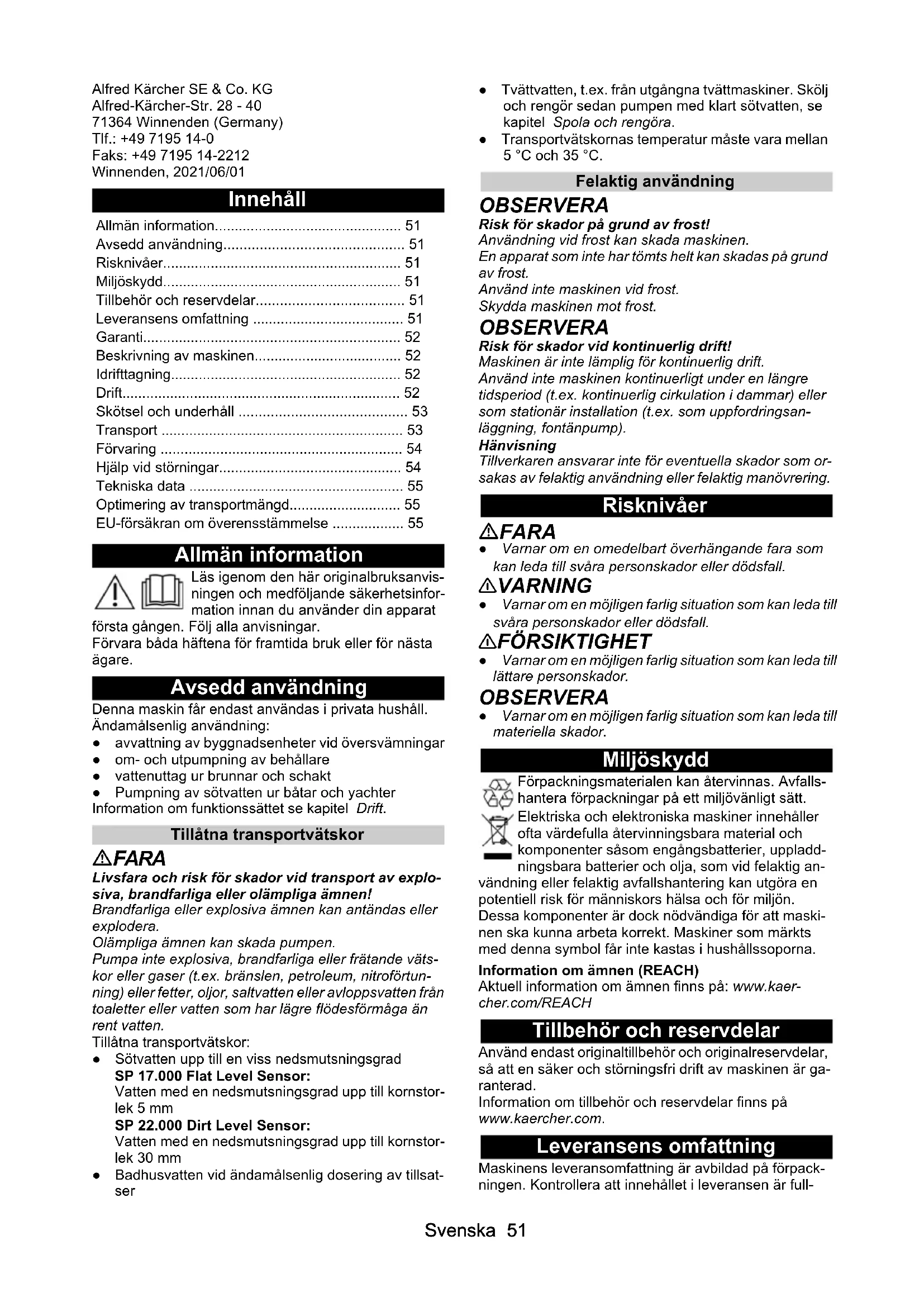

BRUKSANVISNING SP 17.000 Flat Level Sensor Kärcher

Torkkörning leder till ökat slitage på pumpen.

Tillbehör och reservdelar. 51

Leveransens omfattning. 51

Garanti. 52

Beskrivning av maskinen. 52

Idrifttagning. 52

Drift. 52

Skötsel och underhåll. 53

Transport. 53

Förvaring. 54

Hjälp vid störningar. 54

Tekniska data. 55

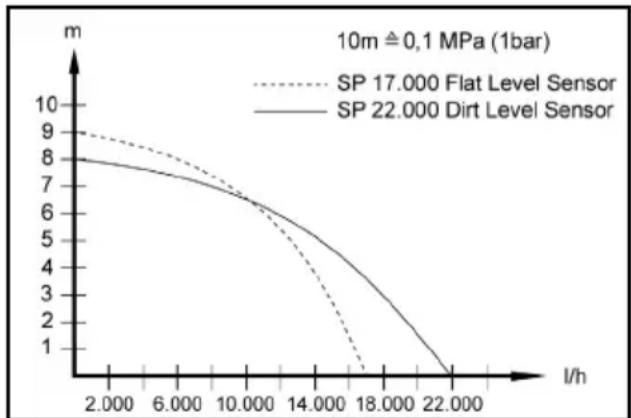

Optimering av transportmängd. 55

EU-försäkran om överensstämmelse. 55

Allmän information.

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Avsedd användning

Denna maskin får endast användas i privata hushåll. Ändamålsenlig användning:

• avvattning av byggnadsenheter vid översvämningar
• om- och utpumpning av behållare, vattenuttag ur brunnar och schakt
• Pumpning av sötvatten ur båtar och yachter. Information om funktionssättet se kapitel Drift.

Tillåtna transportvätskor

△FARA

Livsfara och risk för skador vid transport av explosiva, brandfarliga eller olämpliga ämnen!

Brandfarliga eller explosiva ämnen kan antändas eller explodera.

Olämpliga ämnen kan skada pumpen.

Pumpa inte explosiva, brandfarliga eller frätande vätskor eller gaser (t.ex. bränslen, petroleum, nitroförtunning) eller fetter, oljor, saltvatten eller avloppsvatten från toaletter eller vatten som har lägre flödesförmåga än rent vatten.

Tillåtna transportvätskor:

Sötvatten upp till en viss nedsmutsningsgrad. SP 17.000 Flat Level Sensor: Vatten med en nedsmutsningsgrad upp till kornstorlek 5 mm. SP 22.000 Dirt Level Sensor: Vatten med en nedsmutsningsgrad upp till kornstorlek 30 mm. Badhusvatten vid ändamålsenlig dosering av tillsatser.

• Tvättvatten, t.ex. från utgångna tvättmaskiner. Skölj och rengör sedan pumpen med klart sötvatten, se kapitel Spola och rengör.
• Transportvätskornas temperatur måste vara mellan 5 °C och 35 °C.

Felaktig användning

OBSERVERA

Risk för skador på grund av frost!

Användning vid frost kan skada maskinen.

En apparat som inte har tömts helt kan skadas på grund av frost.

Använd inte maskinen vid frost.

Skydda maskinen mot frost.

OBSERVERA

Risk för skador vid kontinuerlig drift!

Maskinen är inte lämplig för kontinuerlig drift.

Använd inte maskinen kontinuerligt under en längre tidsperiod (t.ex. kontinuerlig cirkulation i dammar) eller som stationär installation (t.ex. som uppfordringsanläggning, fontänpump).

Hänvisning

Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig användning eller felaktig manövrering.

Risknivåer

FARA

• Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

VARNING

• Varnar om en möjlig farlig situation som kan leda till svåra personskador eller dödsfall.

FÖRSIKTIGHET

• Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

• Varnar om en möjligen farlig situation som kan leda till materiella skador.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är full

ständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserad kundtjänst. (Se baksidan för adress)

Beskrivning av maskinen

För bilderna, se bildsidan. Bild A

①Omkopplare (automatisk drift / manuell drift) ②Bardtag ③Nätkabel med kontakt ④Automatisk avluftningsanordning ⑤Quick-Connect ⑥Pumpanslutningsstycke G 1 1/2 (1", 1 1/4" och 1 1/2" slanganslutning G 1 1/2 - gänga) ⑦Backventil (SP 17.000 Flat Level Sensor) ⑧Anslutningsstos (G 1 1/2 - gänga) ⑨Skena (nivåsensor) ⑩Nivåsensor ⑪Föller (SP 17.000 Flat Level Sensor) ⑫Förfilter (SP 22.000 Dirt Level Sensor avtagbart)

Idrifttagning

△FARA

Risk för elektriska stötar och personskador!

Maskinen innehåller elektriska och mekaniska komponenter.

Koppla alltid bort maskinen från strömförsörjningen innan du monterar, demonterar eller rengör den.

Hänvisning

Ju kortare slanglängd och ju större slangdiameter desto högre transporteffekt.

För att undvika att pumpen sätts igen, använd ett förfilter vid slangdiametrar mindre än 11/4

SP 17.000 Flat Level Sensor: Tillbehör

SP 22.000 Dirt Level Sensor: integrerad i foten

Pumpanslutningen är utrustad med ett instickningssystem (Quick-Connect).

Anslutningsstosen med pumpanslutningsstycke G 1½ medföljer maskinen i omonterat tillstånd.

Hänvisning

På pumpanslutningsstycket G 1 ½ går det att ansluta slangar med diameter 1", 1 ¼" och 1 ½".

För att den önskade kornstorleken ska kunna transporteras måste man välja en tillräckligt stor slangdiameter och pumpens anslutningsstycke måste kortas vid spåren. Även vid mindre kornstorlekar rekommenderas en större slangdiameter, så att flödet blir stort.

Ansluta slangen till pumpen:

1 Skruva på pumpanslutningsstycket G 1 1/2 på anslutningsstosen.

Bild B

2 Skjut på slangklämman på slangen. 3 Skjut på slangen på pumpanslutningsstycket G 1 ½ och fäst den med slangklämma. 4 Skjut in anslutningsstosen i Quick-Connect.

Bild C

Ställ upp / dränka pumpen:

1 Skjut på nivåsensorn på skenan uppifrån. Bild D 2 Fäll ut resp. in fötterna. (SP 17.000 Flat Level Sensor)

Bild E

Hänvisning

Det är inte absolut obligatoriskt att fälla ut fötterna, men genom att fälla ut fötterna uppnås en högre transporteffekt. Genom att fälla in fötterna kan vätskan planuppsugas upp till 1 mm restvätskenivå.

3 Montera resp. demontera förfiltret. (SP 17.000 Flat Level Sensor)

Bild E

Hänvisning

Det är inte absolut obligatoriskt att montera förfiltret, men med förfiltret uppnås en större transporteffekt (endast SP 17.000 Flat Level Sensor). Pumptvätskan filtreras genom förfiltret, vilket skyddar pumpen mot stark smuts. Om filtret används kan även partiklar på upp till 5 mm pumpas. Genom att demontera förfiltret kan vätskan planuppsugas upp till 1 mm restvätskenivå (endast SP 17.000 Flat Level Sensor).

4 Montera pumpen stabilt på fast underlag i transportvätskan eller sänk ned den med en lina fast i bärhandtaget.

Hänvisning

Insugningsområdet får inte vara blockerat av föroreningar. Vid gyttjigt underlag, ställ pumpen på en tegelsten eller liknande. Se till att pumpen står vågrätt.

Pumpen får inte bäras i kabeln eller slangen.

Drift

△FARA

Livsfara på grund av elektrisk stöt!

Om spänningsförande delar vidrörs föreligger livsfara på grund av elektrisk stöt.

Vidrör inte vajern som sitter fast i bärhandtaget och heller inga föremål som är i kontakt med pumpvätskan (t.ex. rörledningar som sticker in i pumpvätskan, räcken) under drift, och stick inte in handen i pumpvätskan.

Automatisk avluftningsanordning

1. Vid låg vätskenivå släpps eventuell luft som sugits in eller som finns i pumpen ut via den automatiska avluftningsanordningen. Förutom luft kan även vätska komma ut.

Om pumpen har problem med att suga vid låg vätskenivå drar du ut och sätter in strömkontakten upprepade gånger för att stödja sugningen.

Bild F

Automatisk drift

Hänvisning

I automatisk drift styrs pumpningen automatiskt av nivåsensorn. Pumpen kopplas till när nivåsensorn har kontakt med den stigande transportvätskan.

Pumpen kopplas från när nivåsensorn förlorar kontakten med den sjunkande transportvätskan och en eftergångscykel på 15 s har passerat.

Bild G

Tillkoppling:

Lägsta våtskenivå för att pumpen ska kunna suga på egen hand (= lägsta tillkopplingspunkt):

• SP 17.000 Flat Level Sensor: 7 mm (57 mm om förfiltret används) SP 22.000 Dirt Level Sensor: 50 mm

Nivågivarens högsta inställbara nivå:

• SP 17.000 Flat Level Sensor: 190 mm (240 mm om förfiltret används) SP 22.000 Dirt Level Sensor: 237 mm

Lägsta restvätskenivå / max. insugningsdjup:

• SP 17.000 Flat Level Sensor: 1 mm (utan förfilter, med infällda fötter) SP 22.000 Dirt Level Sensor: 35 mm

Hänvisning

Vi rekommenderar att förfiltret används.

Hänvisning

Se till att pumpen står vågrätt. Annars kan det hända att nivåsensorn inte förlorar kontakten med vätskan och pumpen torrkörs.

1. Skjut nivåsensorn till önskad tillkopplingshöjd (kontakt med transportvätskan).

Hänvisning

Ju högre nivåsensorn ställs in, desto högre blir till- och frånkopplingspunkten. Användningsexempel, se följande tabell:

Användnings-område	SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Schakt med en diameter < ca. 1 m (t.ex. dräne-ring)	Nivåssensorn i översta positio-nen	Nivåssensorn i översta positio-nen
	Vi rekommende-rar att förtfrett an-vänds	Förfilterluckor stängda (skydd mot nedsmuts-ing)
Simbassänger, dammar (endast SP 22.000 Dirt Level Sensor)	Nivåssensorn i ne-dersta positionen	Nivåssensorn i ne-dersta positionen
	Start av pump-ning med förfilter eller utfällda fötter	Förfilterluckor stängda (skydd mot nedsmuts-ing)
	Fortsatt pump-ningutan förfilter och infällda fötter (restvåtskenivà 1 mm uppnås) Hänvisning Utför i manuell'tläge. Övervaka fränkoppling / plan uppsugning.

1. Ställ in omkopplaren på automatisk drift (AUTO).

Bild H

1. Stick in nätkontakten i vägguttaget.

Manuell drift

Hänvisning

I manuell drift förblir pumpen alltid tillkopplad.

1. Ställ in omkopplaren på manuell drift (MAN).

Bild H

1. Stick in nätkontakten i vägguttaget.

OBSERVERA

Risk för skador vid torrkörning!

Lämna inte pumpen obevakad i manuell drift.

Dra omedelbart ut strömkontakten ur vägguttaget vid torrkörning.

Planuppsugning (SP 17.000 Flat Level Sensor)

För att uppnå den lägsta restvätskenivån på 1 mm rekommenderar vi manuell drift.

På SP 17.000 Flat Level Sensor finns en backventil monterad. Den förhindrar att restvätskan rinner tillbaka i slangen efter pumpningen.

Avsluta driften

Risk för skador på grund av torkad smuts eller torkade tillsatser. Spola och rengör maskinen omedelbart efter varje användning. 2. Om förorenad vätska eller vätska med tillsatser har pumpats, spolar och rengör du maskinen omedelbart efter avslutad användning, se kapitel Spola och rengöra. 3. Töm maskinen och dess tillbehör och låt dem torka.

Skötsel och underhåll

△FARA

Risk för elektriska stötar och personskador!

Maskinen innehåller elektriska och mekaniska komponenter.

Rengöring och användarunderhåll får inte utföras av barn.

Spola och rengöra

OBSERVERA

Risk för skador!

Risk för skador på grund av torkad smuts eller torkade tillsatser.

Spola och rengör maskinen omedelbart efter varje användning.

1. Om förorenad vätska eller vätska med tillsatser har pumpats måste maskinen spolas: Pumpa rent vatten utan tillsatser med maskinen tills all smuts och alla tillsatser har spolats ut.

△FARA

Risk för elektriska stötar och personskador!

Maskinen innehåller elektriska och mekaniska komponenter.

Koppla alltid bort maskinen från strömförsörjningen innan du monterar, demonterar eller rengör den. 2 Dra ut nätkontakten ur eluttaget. 3 Tryck på knappen för Quick-Connect och dra av anslutningsslangen.

Bild C

4 Avlägsna vid behov rester från slangen och Quick-Connect. 5 Rengör utsidan av maskinen med en mjuk, ren trasa och rent sötvatten. 6 Töm maskinen och dess tillbehör och låt dem torka.

Underhåll

Enheten är underhållsfri.

Transport

Transport för hand

△FÖRSIKTIGHET

Risk för skada på grund av att man kan snubbla!

Vid lösa kablar och slangar finns risk för personskador på grund av att man kan snubbla.

Var försiktig bland kablar och slangar när du flyttar maskinen.

1. Använd bärhandtaget för att lyfta och bära maskinen.

Transport i fordon

VARNING

Risk för person- och andra skador!

Beakta maskinens vikt vid transport.

Förpacka eller säkra maskinen enligt gällande direktiv så att den under transporten inte kan rutscha eller slungas omkring.

1. Säkra enheten enligt gällande föreskrifter så att den inte kan glida eller välta vid transport i fordon.

Förvaring

OBSERVERA

Risk för skador på grund av frost!

En apparat som inte har tömts helt kan skadas på grund av frost.

Töm apparaten och tillbehöret helt innan de ställs undan.

Skydda maskinen mot frost.

Förvara apparaten på en frostfri plats och inte utomhus.

△FÖRSIKTIGHET

Risk för personskador och materialskador!

Enheten kan välta på lutande ytor.

Ta hänsyn till apparatens vikt vid förvaring.

1. Töm pumpen och tillbehören väl.
2. Vänta tills pumpen och tillbehören är torra.
3. Förvara pumpen på en frostsäker plats.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Fel Orsak Åtgård
Pumpen går, men pum- par inte	Det är luft i pumpen. 1. Dra ut nätkontakten	en ur attaget och sätt in den ivgen flera gänger tills vätska sut in.
	Insugningsområdet är tilltäppt. 1. Dra ut nätkontakten ur eluttaget.2. Rengör insugningsområdet.
	Vattenivån under minsta vätskenivån. 1.	Sänk pumpenLongre ner i transportvätskan om möjligt, se kapitel Drift.
Pumpen startar inte eller stannar plötsligt under drift	Strömförsörjningen är avbruten. 1. Kontrollera sällringar och elansluttingar.
	Termoskyddskontakten har fränkopplat pumpen på grund av overhettning.	1. Dra ut nätkontakten ur eluttaget.2. Låt pumpen svalna.3. Avlågsna smutspartiklar från insugnings- området.4. Rengör insugningsområdet.5. Undvik torrkörning av pumpen.
	Smutspartiklar blockerar insugningsom- rådet.	1. Dra ut nätkontakten ur eluttaget.2. Rengör insugningsområdet.
	Nivåssensorn stoppar pumpen. 1. Kontroll	era och korrigera ev. nivåssensorn position.HänvisningPumpen stoppar 15 s after att nivåssensorn inte länger har vattenkontakt.
	Nivåssensorn reagerar inte eftersom den är smutsig.	1. Rengör nivåssensorn.
Transporteffekten avtar	Insugningsområdet är tilltäppt.	1. Dra ut nätkontakten ur elttaget.2. Rengör insugningsområdet.
Transporteffekten är forlag	Den högsta transporthöjden har överskri-dits.Fel slangdiameter och slangängd har valts.	1. Observera den maximala transporthöjden, se kapitel Tekniska data.2. Välj eventuellt en större slangdiameter el- ler en kortare slangängd, se kapitel Opti- mering av transportmängd.
Quick-Connect går inte att öppna eller stenga	Kopplingsystemet är smutsigt. 1. Ta bor	clipset.2. Rengör clipset.3. Montera clipset.
Pumpen går även om det inte finns vattenkontakt med nivåssensorn	Nivåssensorn reagerar inte eftersom den är smutsig.	1. Rengör nivåssensorn.
	Omkopplaren står på manuell drift (MAN).	1. Ställ in omkopplaren på automatisk drift (AUTO).
Förlängd aftergängscy-kel	Nivåssensorn År smutsig. 1. Rengör nivåssensorn.

Tekniska data

Optimering av transportmängd

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Effektdata maskin
Nätspanning V 230-240 230-240
Nätfrekvens Hz 50 50
Märkeffekt W 550	750
Transportmängd, maxi-malt	l/h	17.000	22.000
Tryck (max.)	MPa(bar)	0,09(0,9)	0,08(0,8)
Transporthöjd (max.)	m	9	8
Nersänkningsdjup (max.)	m	7	7
Tillåten temp. pump-vätska	°C	5...35	5...35
Partikelstorlek (max.) på tillåtna transport-vätskor	mm	5	30
Minsta vätskehöjd (ma-nuellläge)	mm	7	50
Restvätskenivå	mm	1	35
Vikt (utan tillbehör)	kg	6	6,7

Med förbehåll för tekniska ändringar.

Transportmängden är desto större:

ju lägre transporthöjd, - ju större diametern på slangen som används, - ju kortare slang som används, - ju mindre tryckförlust som orsakas av det anslutna tillbehöret.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp som i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Pump

Typ: 1.645-xxx

Tillämpad(e) förordning(ar)

(EU) 2019/1781

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Svoris (be priedu)

k

g

6

6
