BRUKSANVISNING RT58K7105SL SAMSUNG

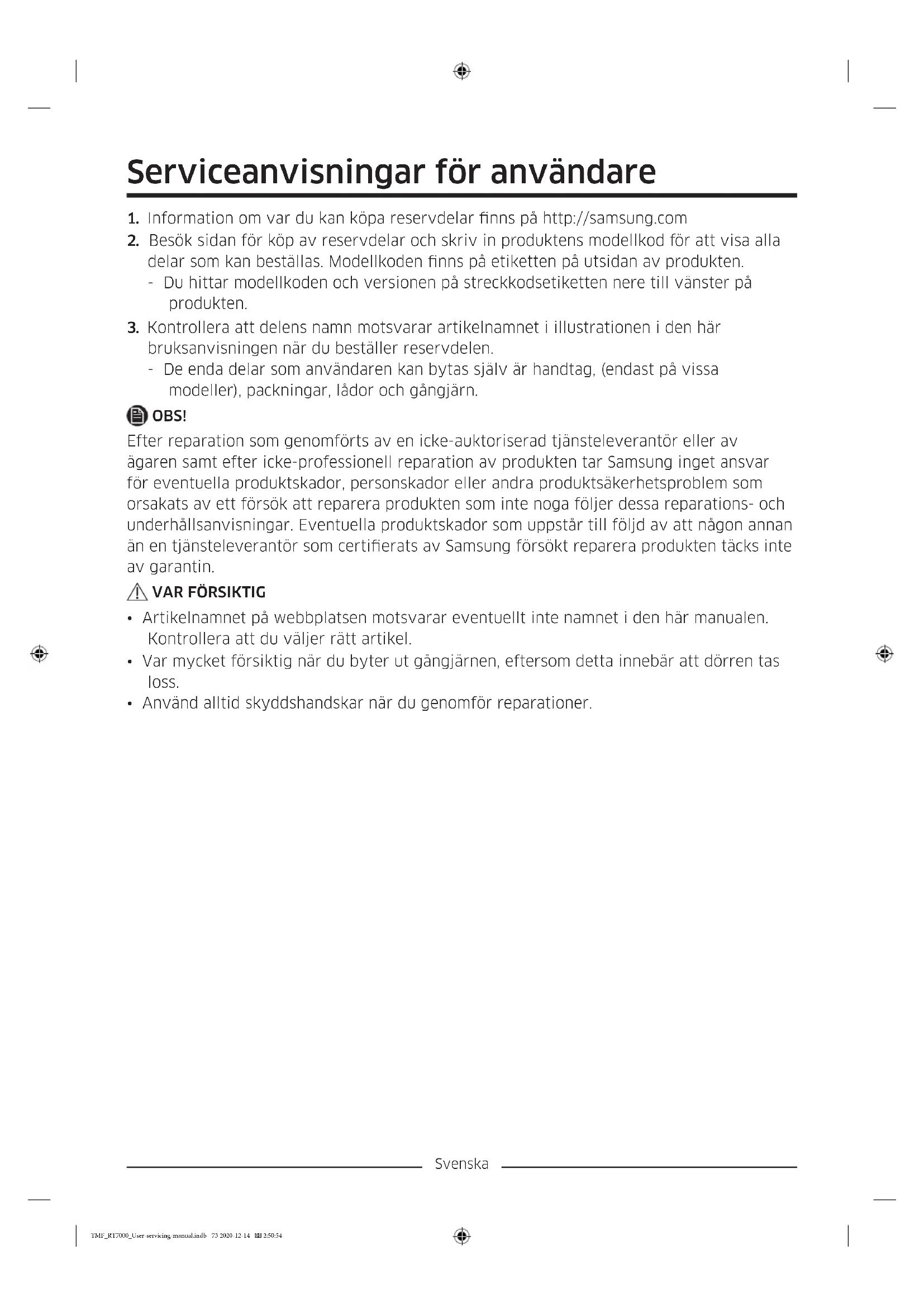

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. TMF_RT7000_User-servicing-manual.indb 73 2020-12-14 2:50:54Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Mittengångjärn 03 Nedre gångjärn 04 Packning 05 Låda 06 Streckkodsetikett TMF_RT7000_User-servicing-manual.indb 74 2020-12-14 2:50:54Svenska Byte av handtag

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Ta loss handtagen OBS! Förfarandet gäller för både kylskåpet och frysen. FRYS

1. Dra ut handtaget och slå handtaget

vertikalt. När handtaget frigörs från låset, drar du handtaget mot dig (se bilden)

• Var försiktig så att du inte repar något.

• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning. KYL TMF_RT7000_User-servicing-manual.indb 75 2020-12-14 2:50:55Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen

1. Dra i packningens fyra hörn, på både frys

2. Dra i mitten av packningen.

Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. TMF_RT7000_User-servicing-manual.indb 76 2020-12-14 2:50:55Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan

1. Ta bort lådan genom att dra i rulldelen

och lyft upp den. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. TMF_RT7000_User-servicing-manual.indb 77 2020-12-14 2:50:55Svenska Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 10 mm hylsnyckel Skiftnyckel (5 mm) 10 mm skruvnyckel Vända dörren Övre gångjärn

1. Ta bort skyddet på täckgångjärnet.

2. Ta bort skruven 1 ea på Täckgångjärnet

med (+) skruvmejseln och öppna.

3. Dra i krokarna och lyft täckgångjärnet.

Se till att dra ur strömsladden innan du utför åtgärden ovan.

5. Ta bort de 2 insexskruvarna som håller

gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel.

6. Ta bort det övre gångjärnet på både

vänster och höger sida.

Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller. TMF_RT7000_User-servicing-manual.indb 79 2020-12-14 2:50:57Svenska Mittengångjärn

1. Avlägsna de två insexskruvarna med en

2. Avlägsna skruven 1 ea på gångjärnet

3. Demontering av mittengångjärn från

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgärd. TMF_RT7000_User-servicing-manual.indb 80 2020-12-14 2:50:57Svenska Nedre gångjärn

1. Lägg ner produkten (se bild).

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgärd.

2. Ta bort de 3 insexskruvarna som håller

gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

3. Ta bort det nedre gångjärnet.

4. Montera dörren i motsatt ordningsföljd

till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. TMF_RT7000_User-servicing-manual.indb 81 2020-12-14 2:50:57Dansk Brugervejledning
